有时你的图纸在完成过程中，或审图回复中需要进行局部隐藏，怎么办？
也许你在看别人的图纸时，发现，在模型中，拉一拉图边框，竟可看到多余的图出现，类似布局中视口的功能。但模型中明明是不可以建立视口的，怎么回事？
其实CAD就像个宝藏，有很多隐藏的功能，只是你没发现。上述问题中都涉及到的是CAD区域覆盖，局部隐藏的功能。
不需要插件，CAD几个简单的命令就可以帮你实现。无论你的图纸是散的，还是一个块，抑或是个参照。针对不同的对象，命令也不一样，同时也跟CAD版本有关。我们常用的是图层关闭与冻结，这些受对象所在图层限制。既然单拎出来这个问题，总要给你随心所欲的自由。

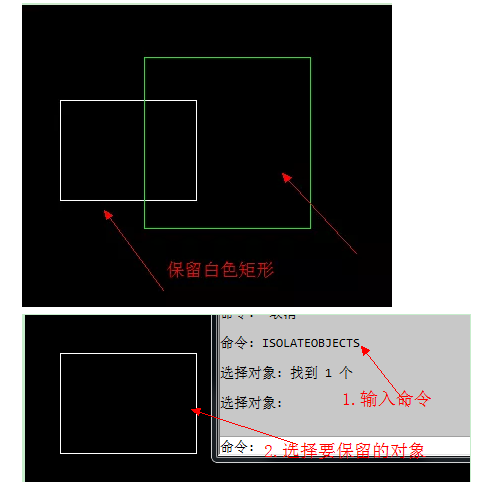

1、ISOLATEOBJECTS命令
调出方法：命令行输入ISOLATEOBJECTS，选择想要保留的对象，右键或回车，完成。
适用范围：不限对象，且不受对象所在图层限制。AutoCAD2014以上版本，经验证，AutoCAD2010版本无此命令。
取消隐藏对应命令：UNISOLATEOBJECTS，输入命令，回车即可。

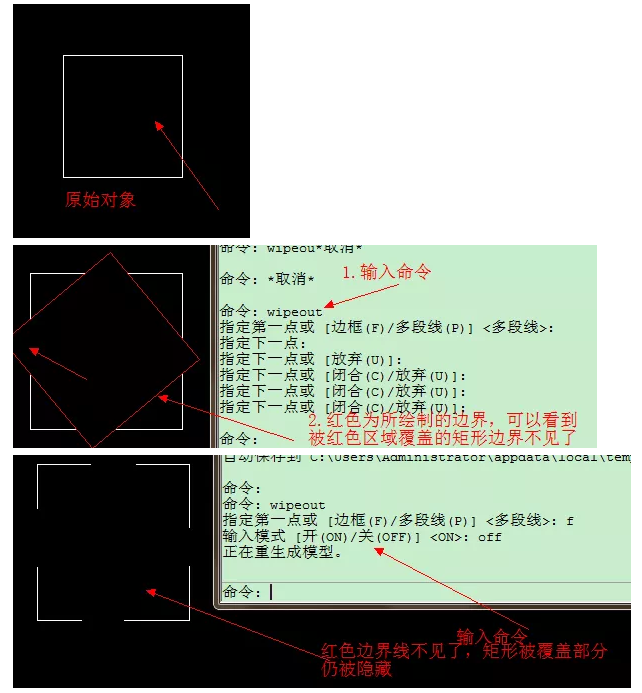

2、WIPEOUT命令

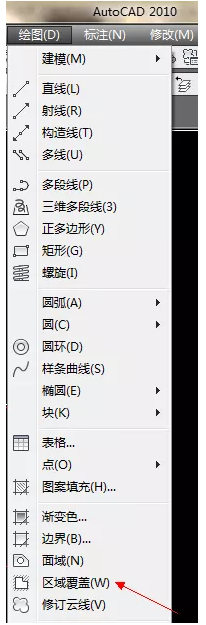

调出方法：命令行输入WIPEOUT，或绘图——区域覆盖调出，绘制闭合多线段，右键或回车，完成。覆盖边界可以选择不显示，输入WIPEOUT，输入OFF，即不显示。
适用范围：不限对象，且不受对象所在图层限制。不限CAD版本。
取消隐藏对应命令：有三种方法，一显示边界线，然后删除边界线；二关闭边界线所在图层；三冻结边界线所在图层。

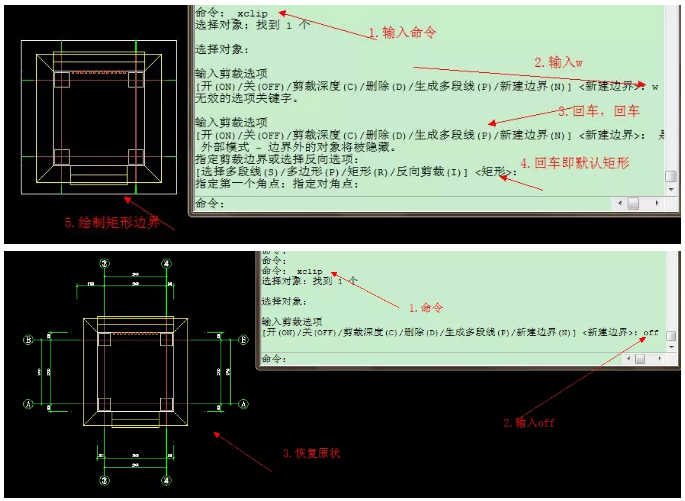

3.剪裁命令
调出方法：修改——剪切——外部参照，绘制闭合多线段，右键或回车，完成。
适用范围：对象是参照。不限CAD版本。
取消隐藏对应命令：有三种方法，一显示边界线，然后删除边界线；二关闭边界线所在图层；三冻结边界线所在图层。
