今天以一个小体量模型为例，给大家分享一下框架结构中经常用到的楼承钢板的建模。以后有机会再给大家分享一个现在流行的钢筋桁架楼承板的建模案例。
在这个小体量模型中，主次梁之间的铰接节点可以使用Tekla软件自带的185#节点命令。

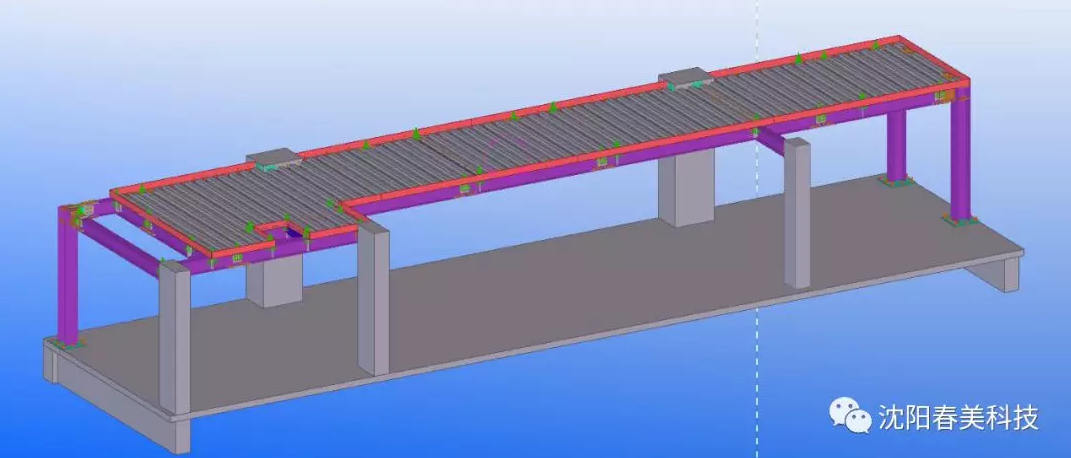

在原有土建结构中，新增加的钢结构夹层。采用楼承钢板铺装，并建立四周护板。

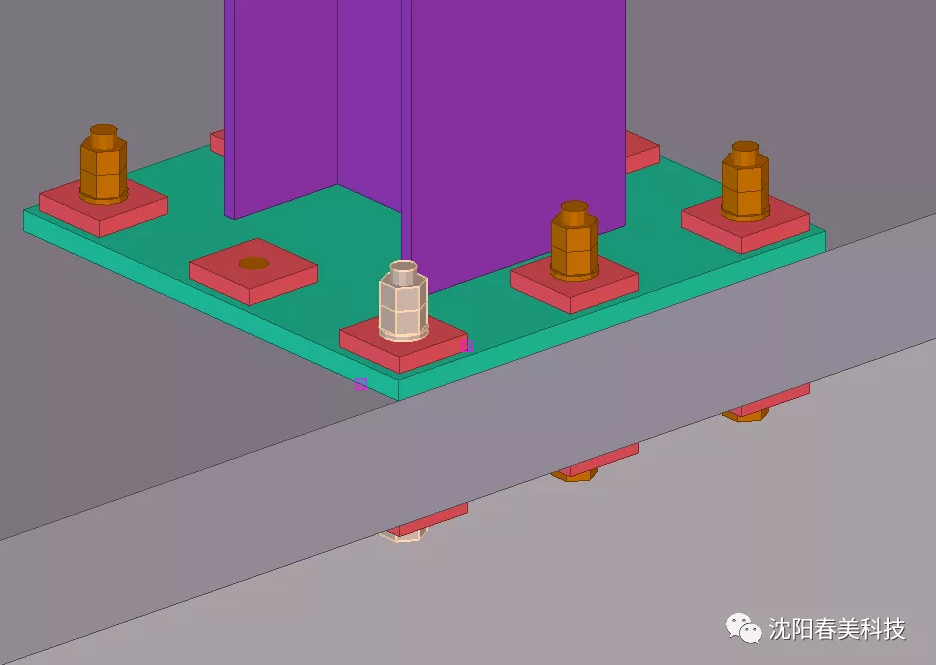

对穿螺栓穿过砼板和柱底板、垫片，因此需要加长。

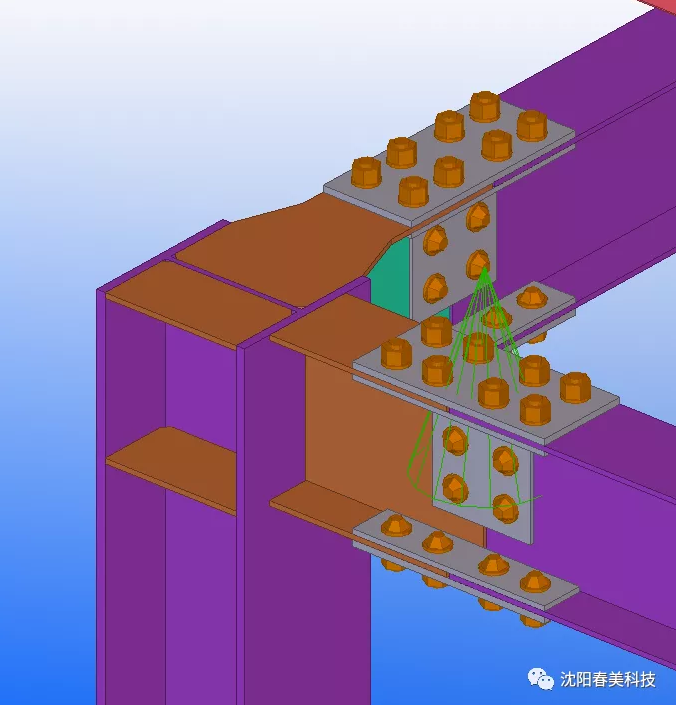

柱梁节点采用牛腿、螺栓刚接形式。

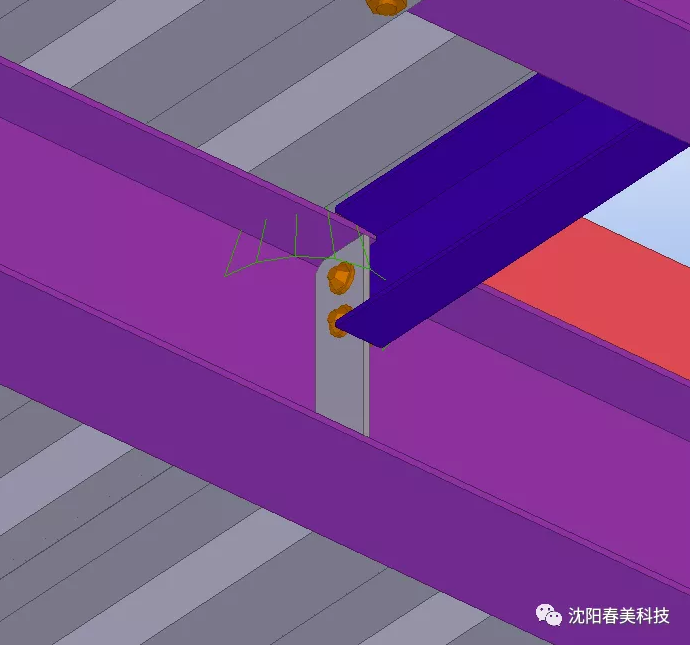

槽钢与框架梁节点可以采用146#单剪板命令。

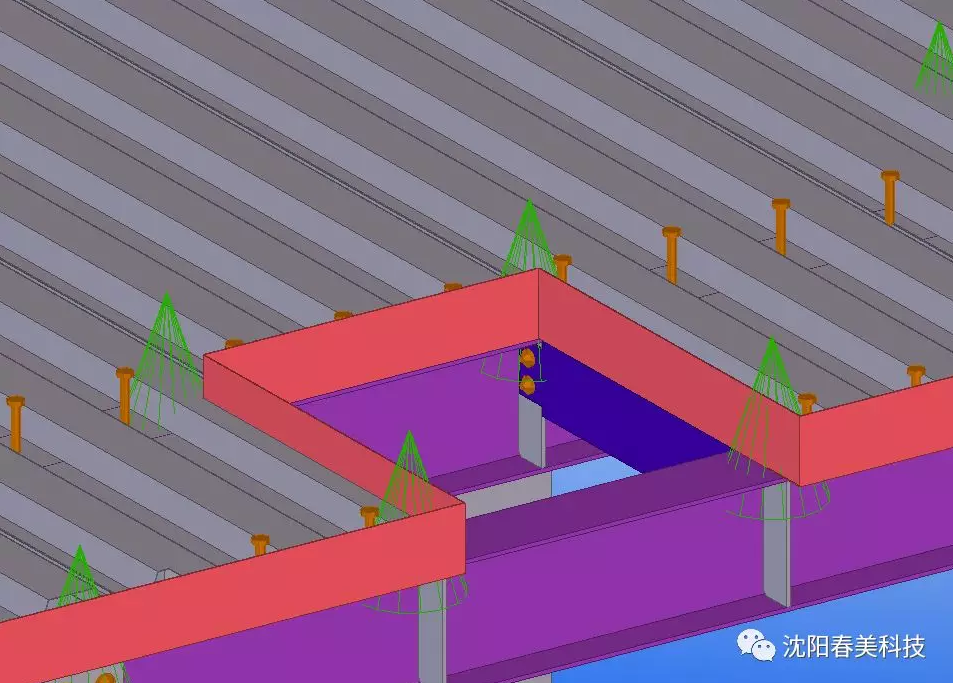

楼承钢板避让检修口，四周用折梁命令建立护板。

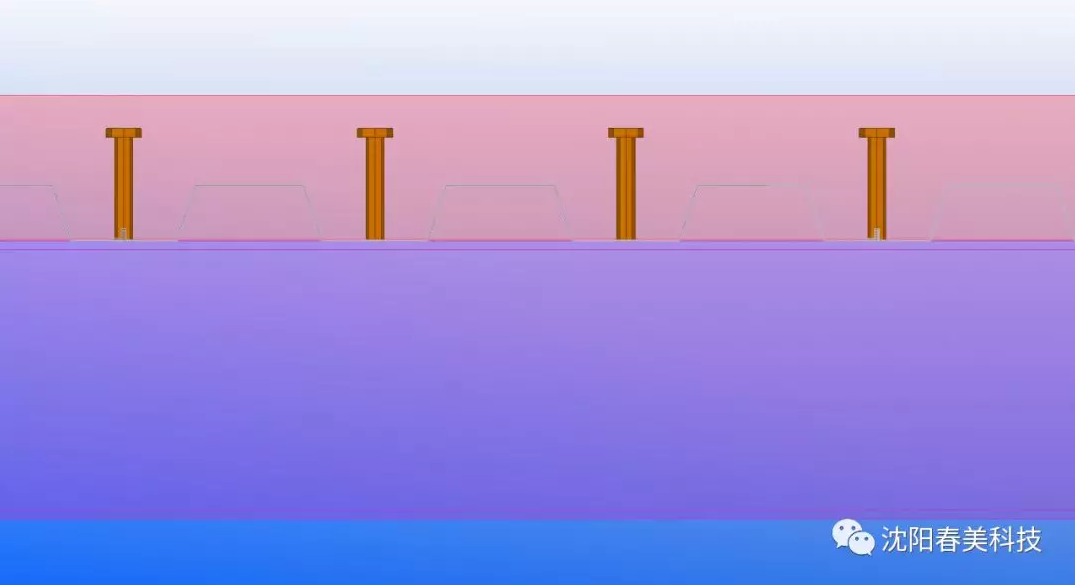

楼承钢板截面可以在模型视图中使用辅助点和线定义轮廓，也可以将DWG格式的截面文件导入到Tekla中。

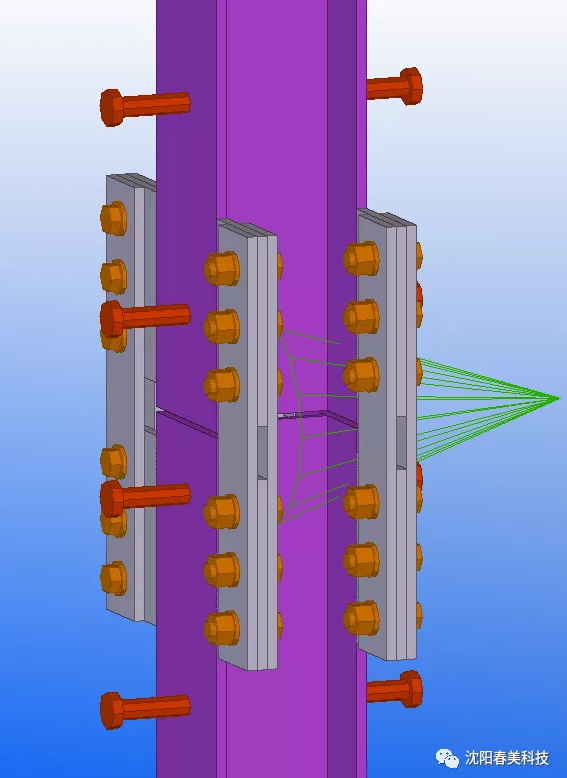

上下柱拼接节点，可以使用137#节点命令。

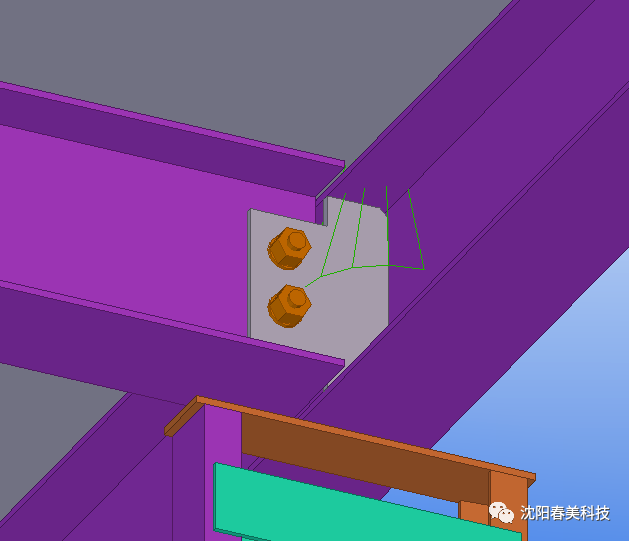

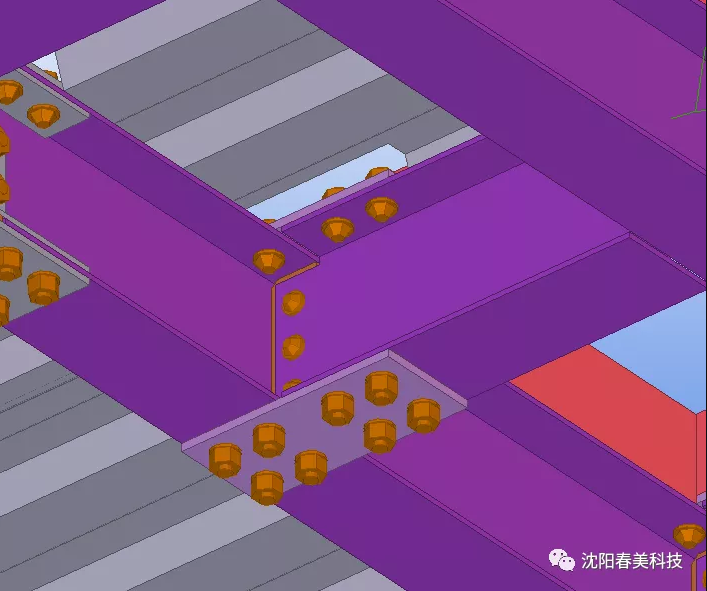

主次梁螺栓刚接节点。

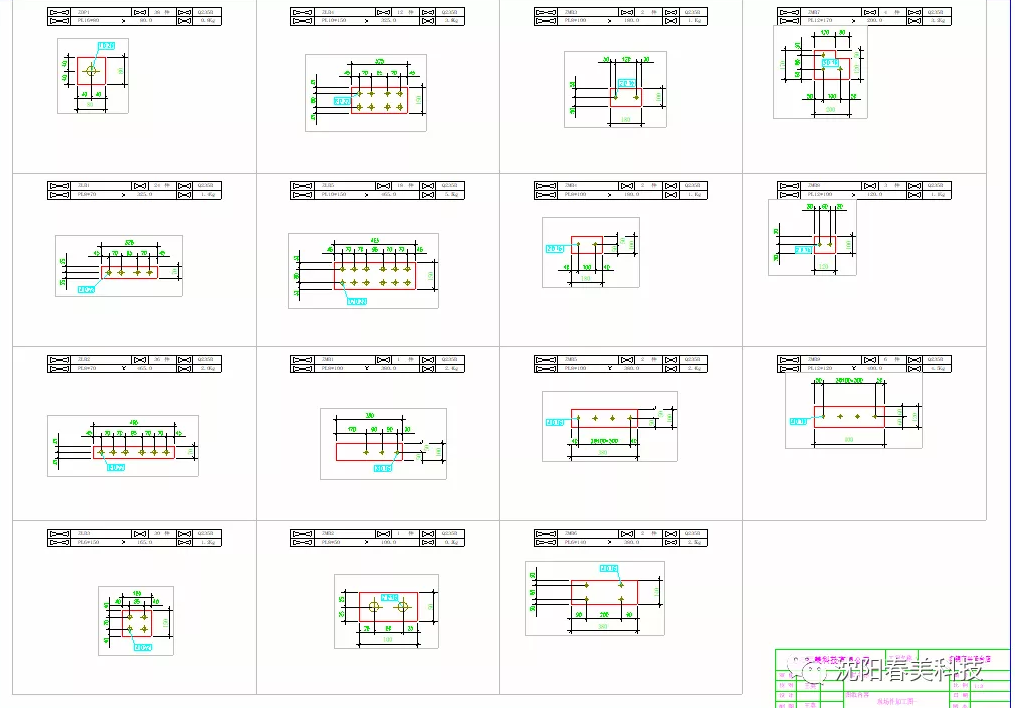

板料多见图

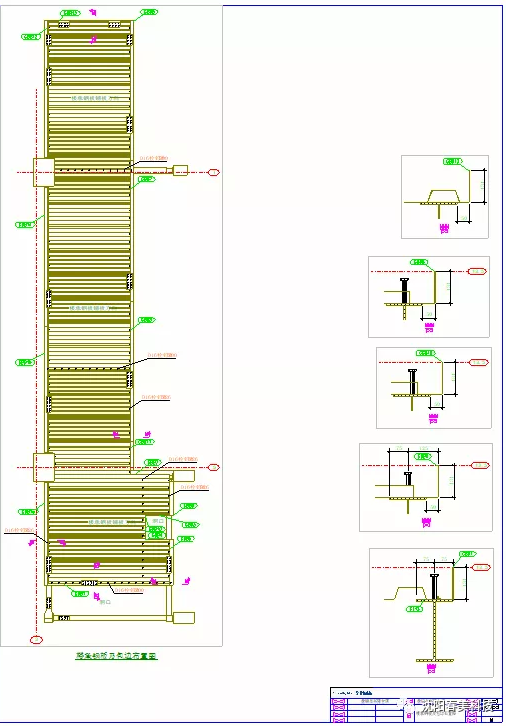

平面布置图及局部剖面图。

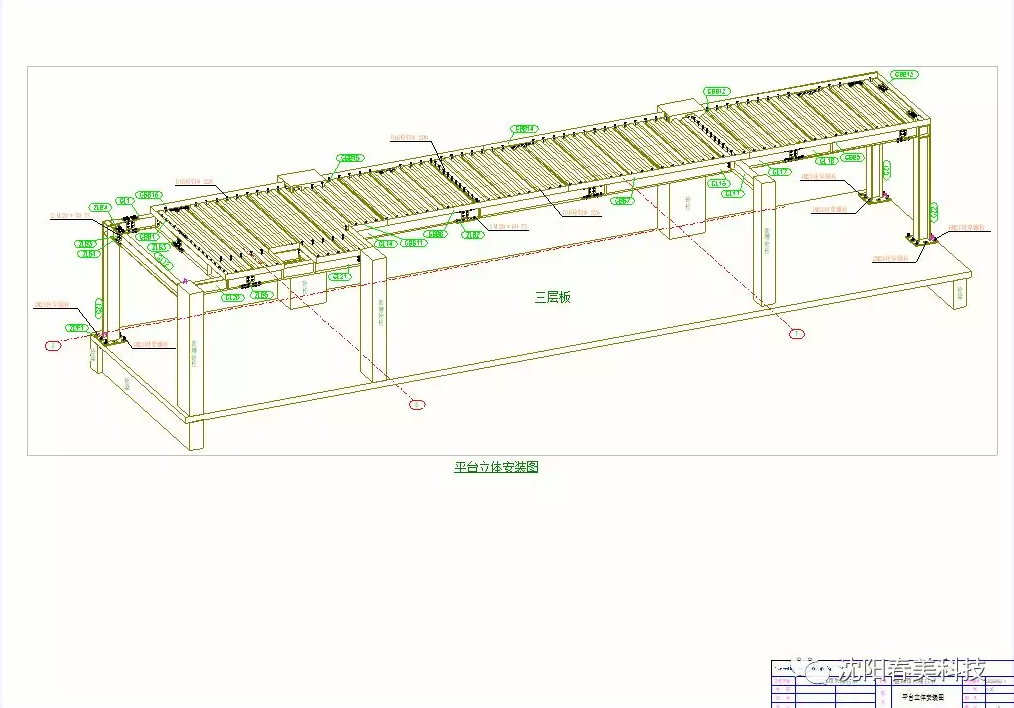

立体安装图。
