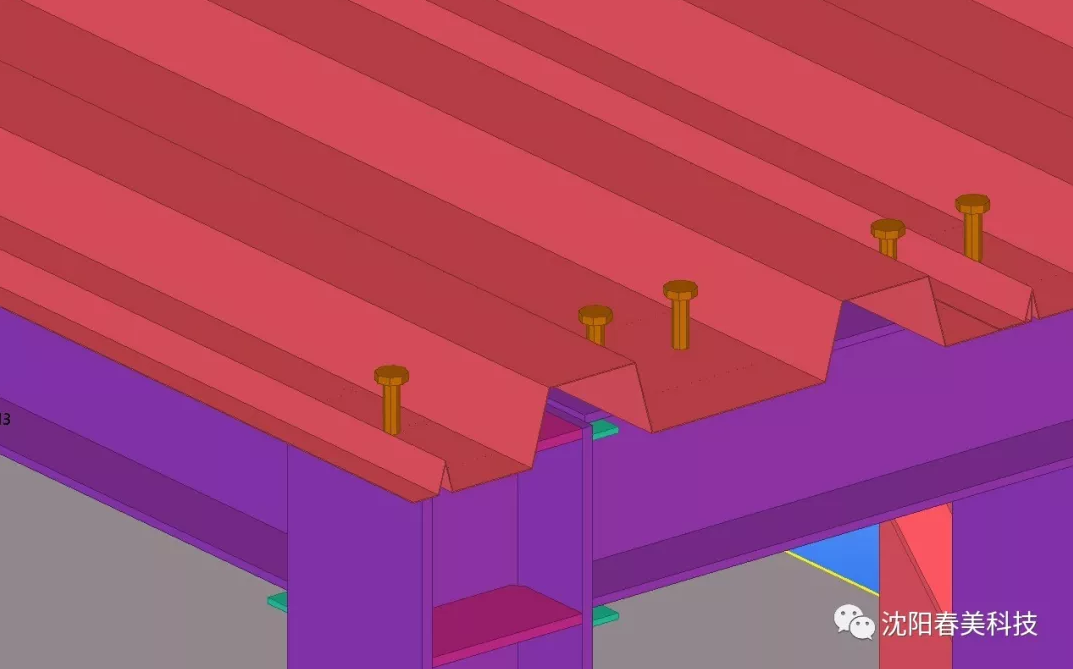

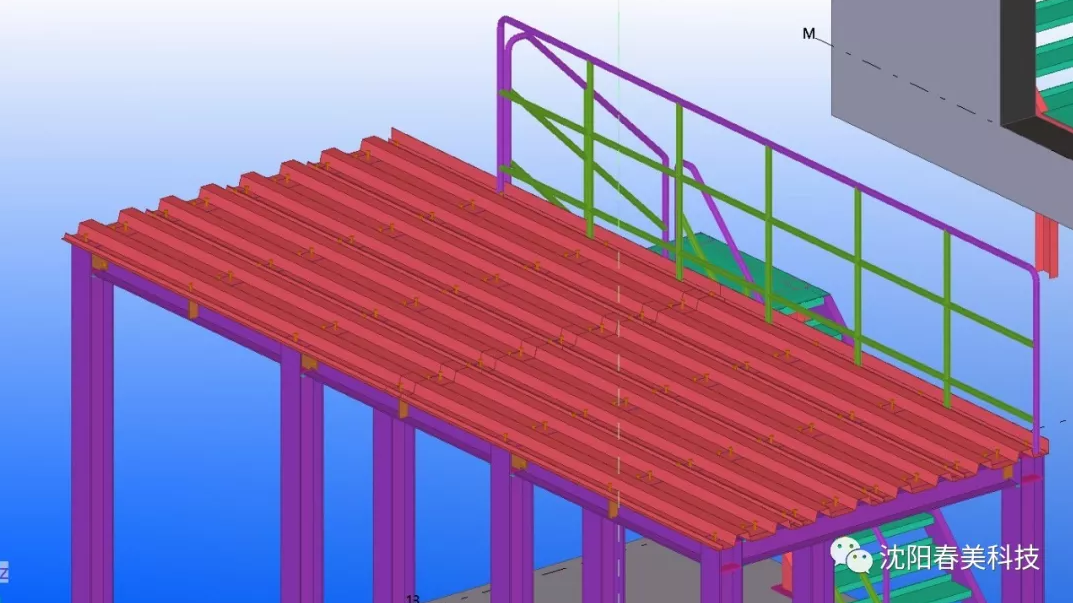

今天给大家分享几个小体量模型案例，一起来学习一些小技巧。首先是一个小平台，上面可以做出钢楼承板的效果。当然，如果需要钢筋网布置的话，也是可以实现的。

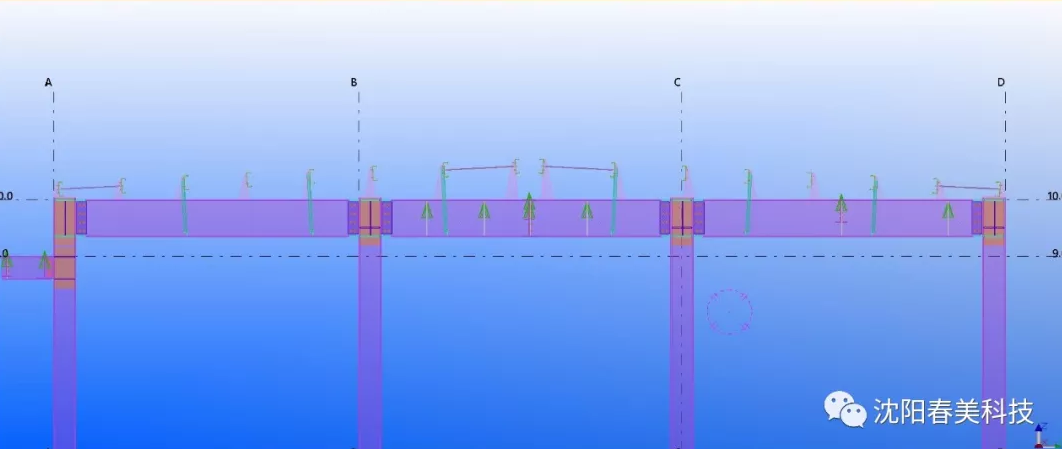

为了模拟楼承板的断面，我们可以使用折梁命令。在使用折梁命令之前，要通过辅助点线命令来确定截面轮廓。

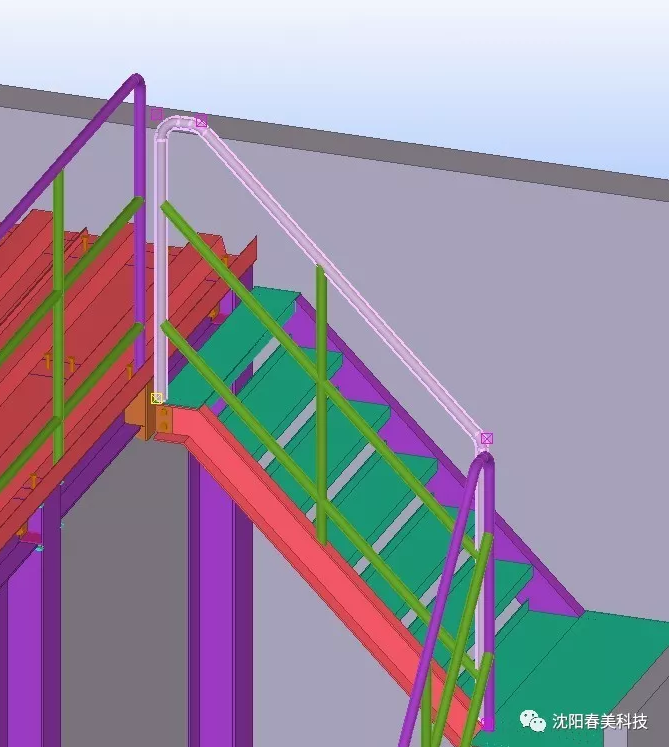

钢梯扶手也可以使用折梁命令，然后在折弯处使用切角属性调整。

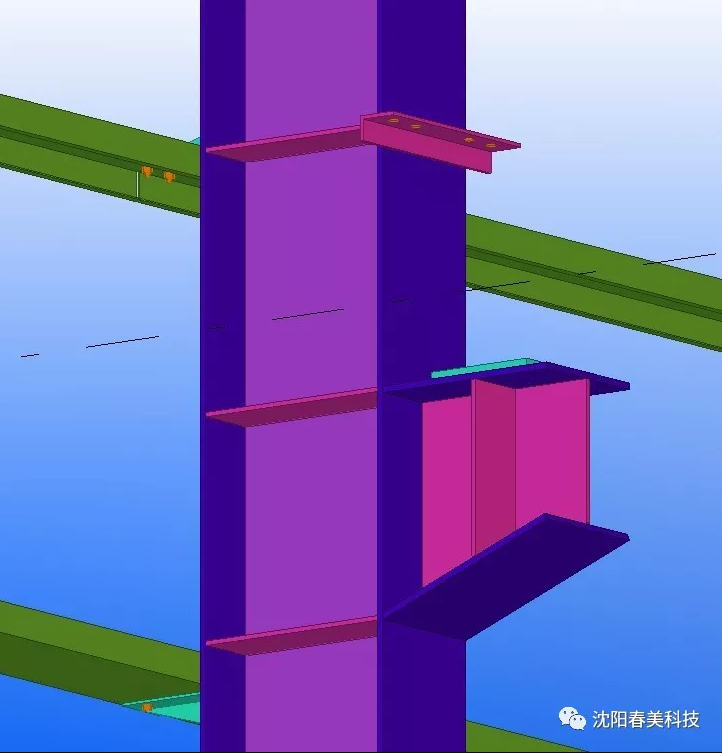

在这个案例中，考虑到前期不安装吊车梁，上翼缘连接角钢上的螺栓要把螺栓效果隐去，只显示孔，这样在螺栓清单里就不会有了。

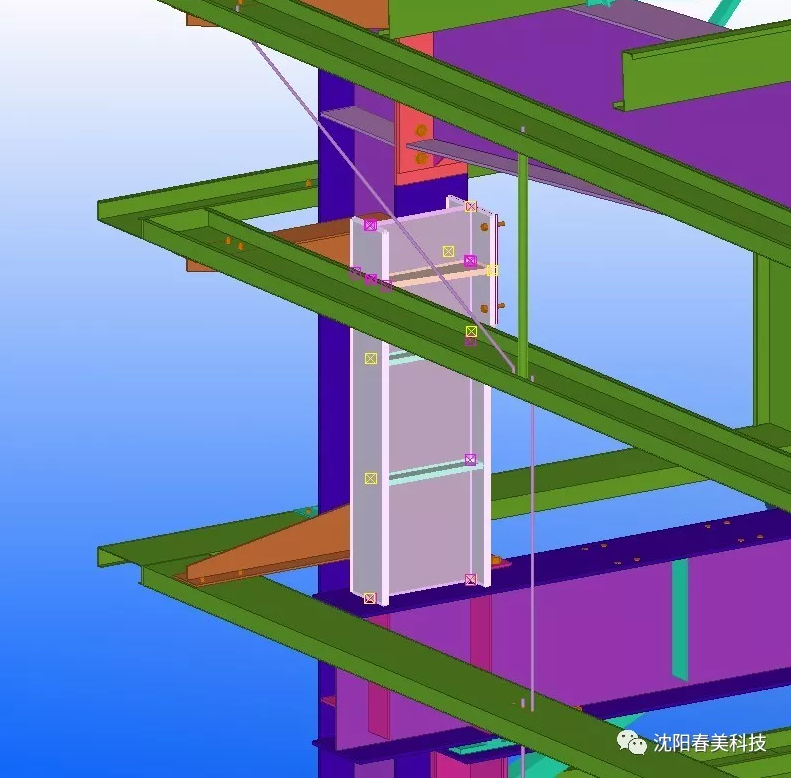

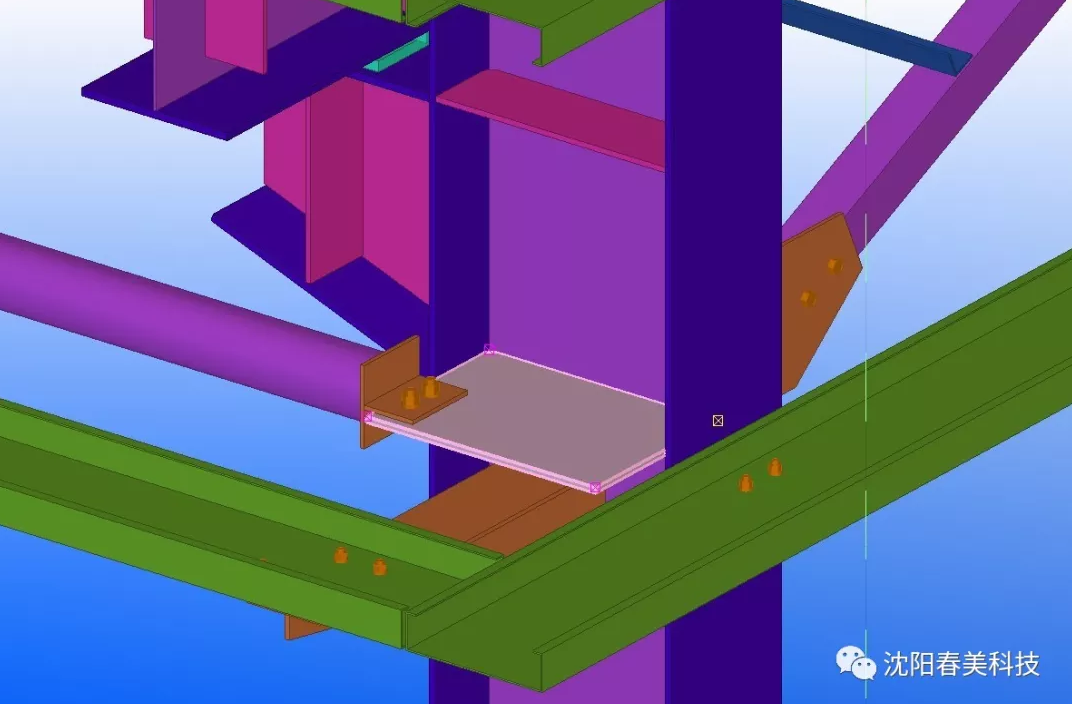

由于边柱与抗风柱不对心，山墙墙面系杆只能安装到边柱一侧了。

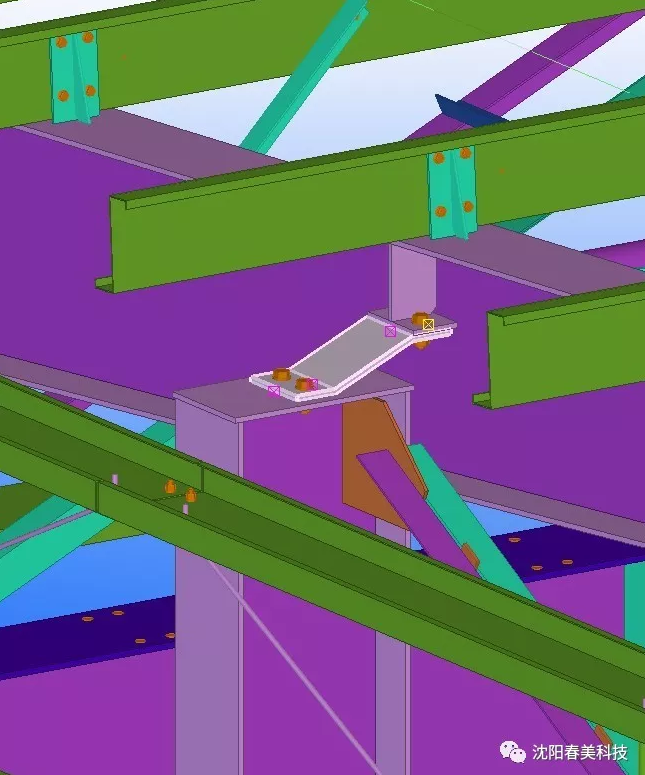

抗风柱顶的弹簧板，也可以用折梁命令实现。
像车挡这样的标准件，可以单独存成一个模型，用的时候直接复制进来，然后再移动到合适的位置。
屋面使用Z型连续檩条
同样使用折梁命令实现的设备塔平台龙骨模型。
在钢框架梁的上翼缘，使用檩托板找坡形成起脊屋面。

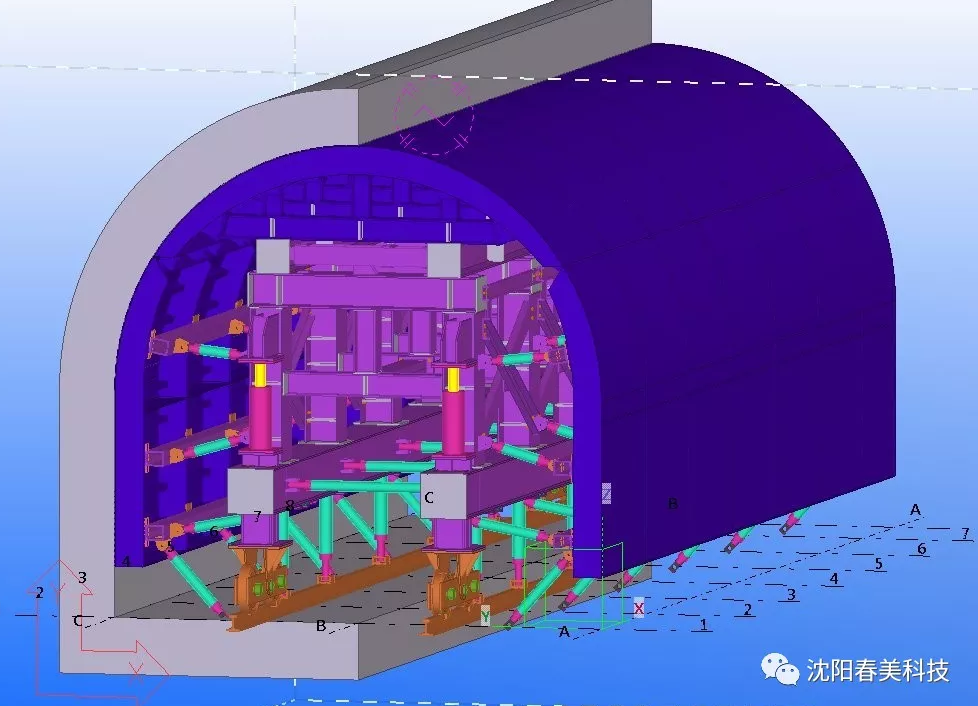

最后给大家分享的，是一个特种设备钢结构模型，其中大量应用了曲梁、折梁命令。
