第二题“栏杆扶手”
题目要求：
1.要求在第一题的基础上，创建栏杆扶手；
2.文件名要求保存为“栏杆扶手+考生姓名；
3.文件格式：要求用构建集方式创建。
具体做法：
1、在第一题的基础上另保存一个文件，以第二题要求命名。
题目要求我们用构建集的方式创建，我们就用内建族的方法创建。

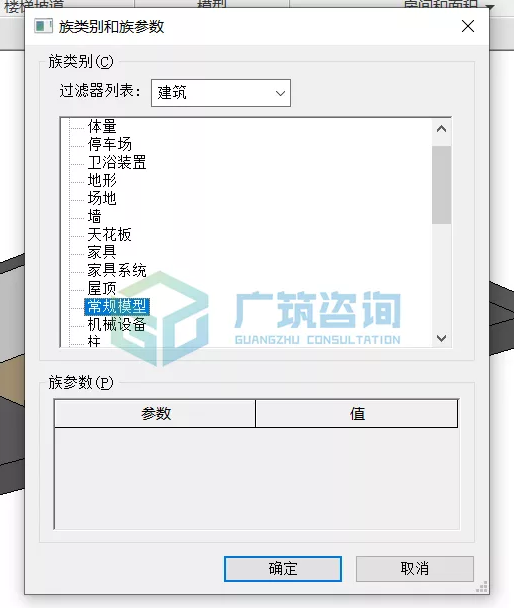

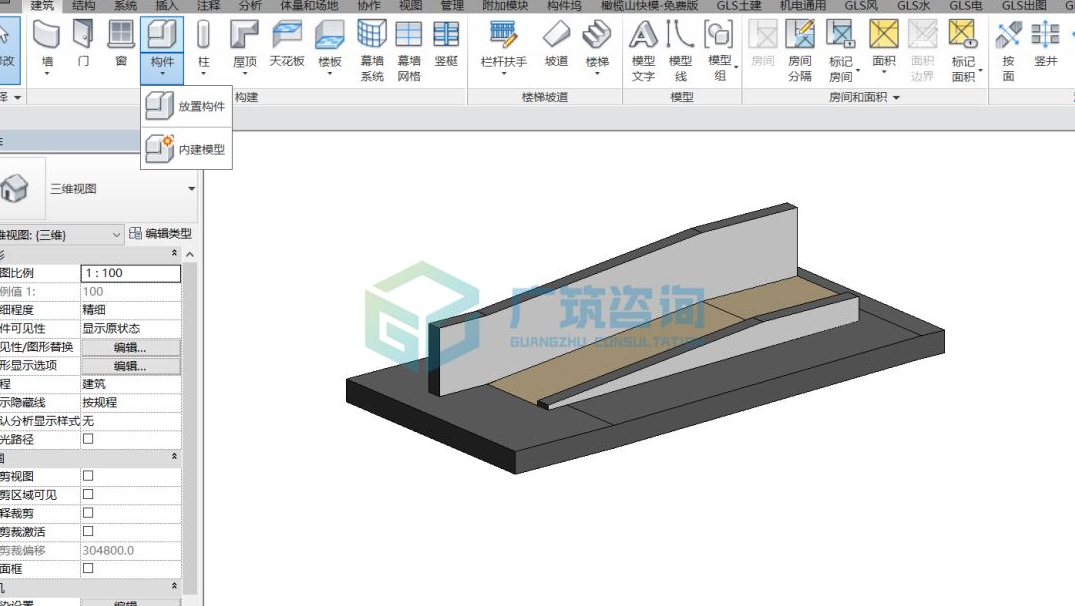

在建筑选项卡下点解构建下拉菜单选择内建模型，新建常规模型。
2、绘制扶手
通过分析，我们扶手采用放样绘制。选择放样命令，在平面视图中设置参照平面转到南立面。

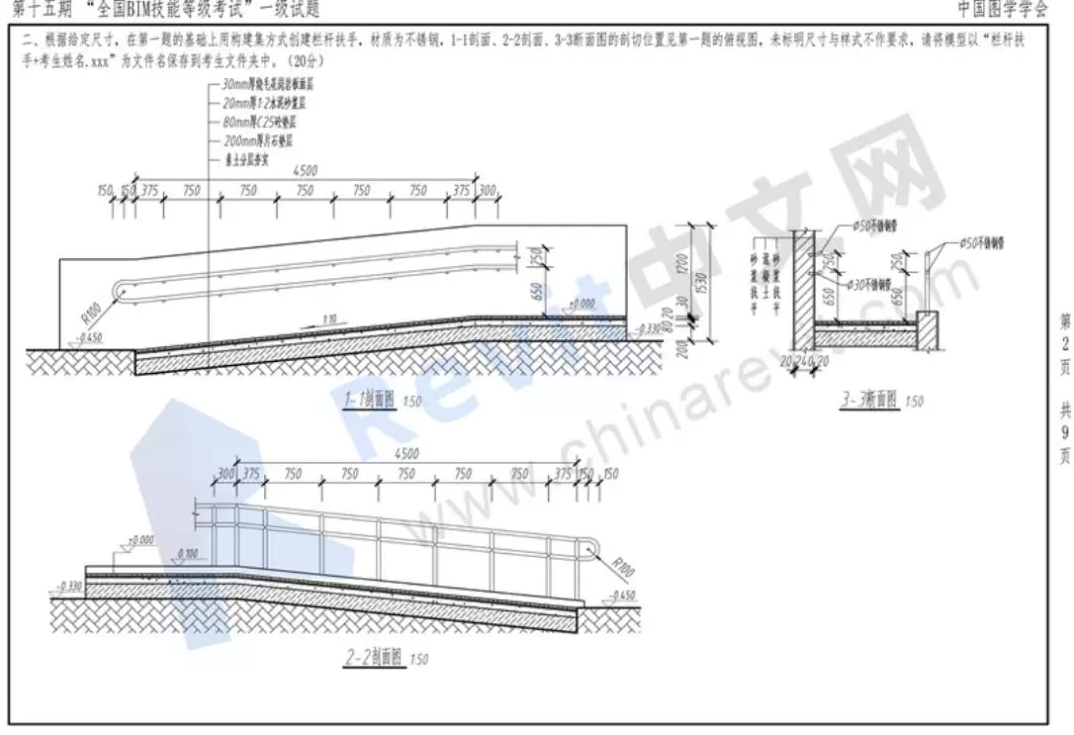

通过3-3剖面图，知道了扶手是直径50mm的圆管，且靠下的一根圆管中心距坡道面层高度为650mm，两根圆管中心间距为250mm。圆弧部分是直径为100mm的半圆。
由于我们绘制的放样路径是以扶手中心为放样的，所以我们的半圆要以直径125mm进行绘制。
首先绘制我们的参照线，在参照线的基础上绘制放样路径。

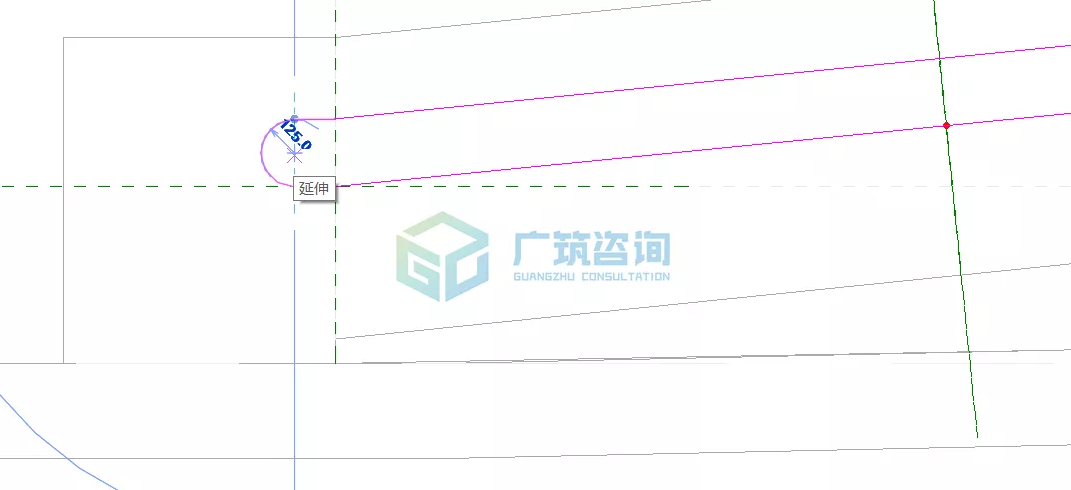

先绘制下面的那条，然后通过拾取偏移绘制上面的另一条，在圆弧处通过起点终点半径弧命令将两条直线连接起来，半径刚好是125mm。
3、完成放样路径，绘制放样轮廓线。转到任意一个视图以放样路径为圆心绘制一个半径为25mm的圆。

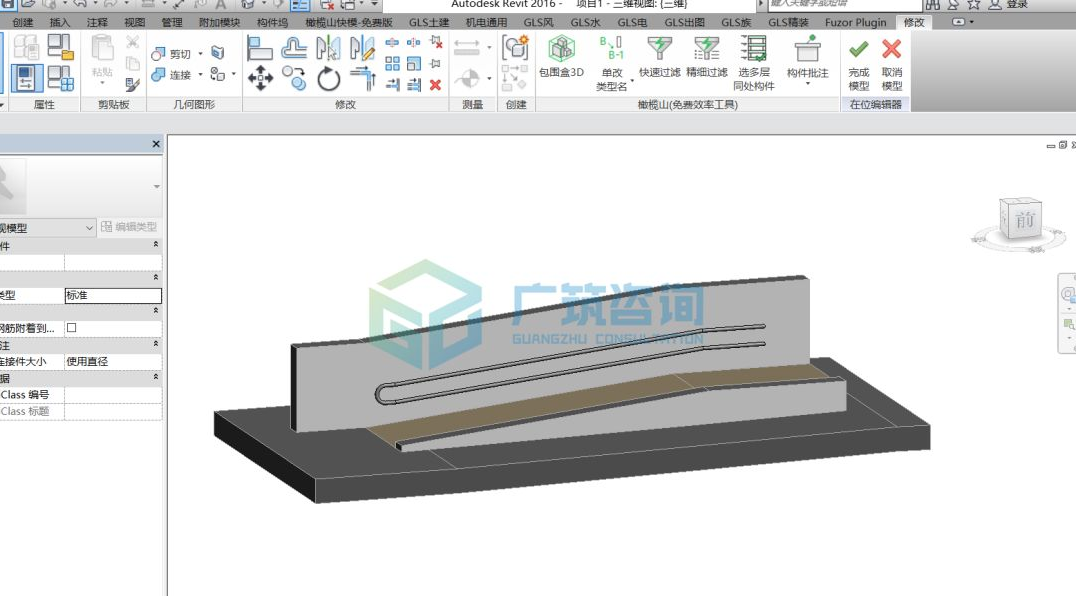

点击生成轮廓，生成放样，第一个扶手就做好了。

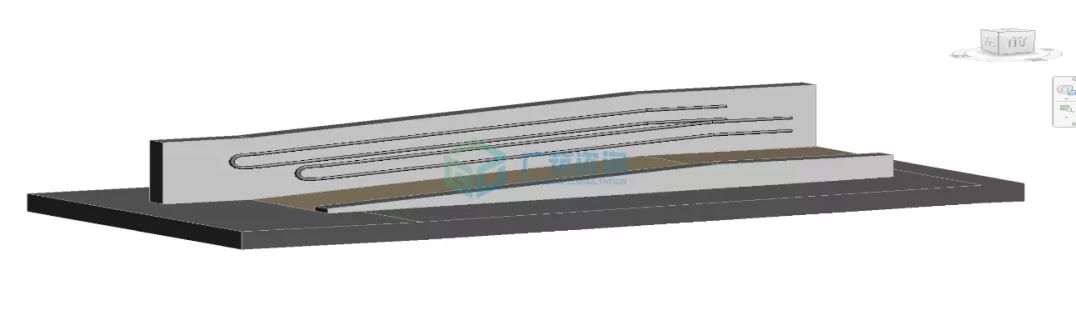

4、转到左立面视图，调整扶手位置。和题目尺寸对应，然后通过复制生成另一边的扶手。
5、创建栏杆。通过分析，我们知道栏杆采用拉伸绘制。
我们先创建竖直的栏杆。
转到平面视图上，绘制参照线。
打解拉伸命令，在图纸对应尺寸位置绘制直径为50mm的圆，点击完成拉伸命令。
转到南立面视图，调整拉伸高度，和图中位置对应。
然后通过复制命令勾选多个，将其他栏杆复制到相应位置，通过调整拉伸高度，完成竖直栏杆的创建。
6、对于左边在墙中水平镶嵌的栏杆，通过图纸我们看到，它不是一个水平的，而是带有一定弧度的。
为了保持和图中一致，我们还选用放样命令进行绘制。
选择工作平面，转到左视图进行绘制。
由于题目没有给出具体位置，我们就大致画个放样路径。
和扶手的绘制步骤一样，进行放样，生成栏杆。

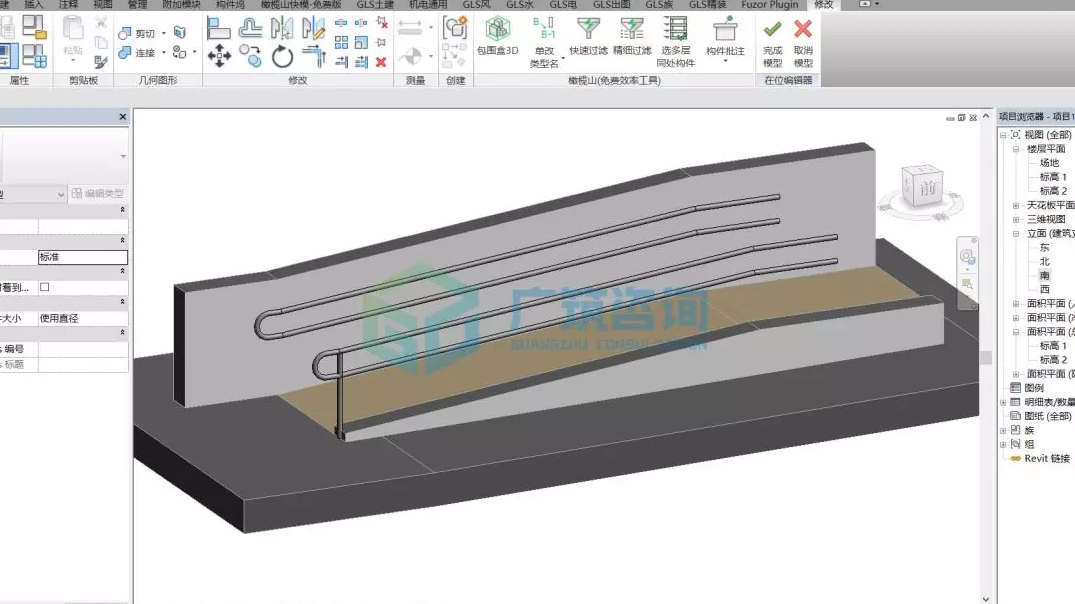

然后通过复制命令，复制进行调整，完成全部栏杆的创建。最后选择栏杆和扶手调整材质为不锈钢。

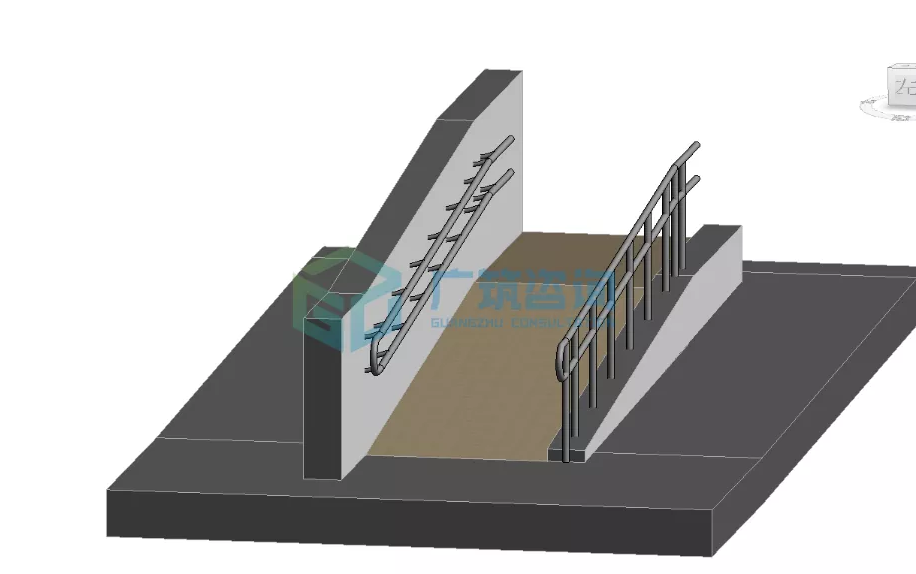

完成模型的整体创建
