--绘制屋面--

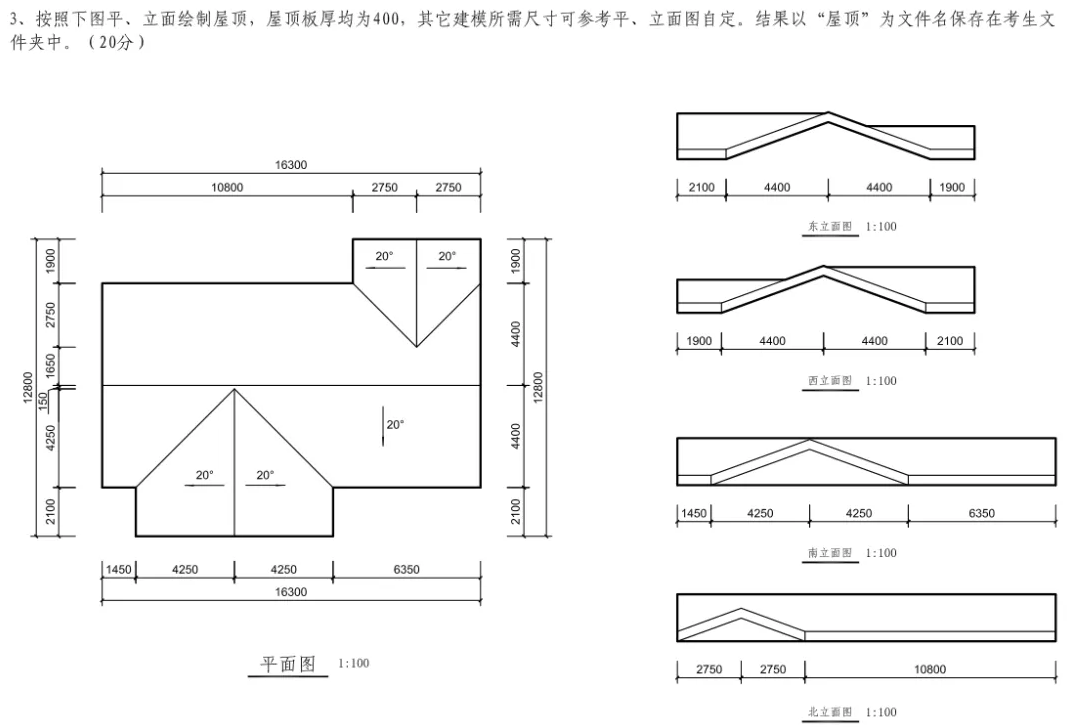

完成了上面两题，接下来小编带大家来完成屋面的绘制，绘制时需注意题目要求的厚度以及尺寸要求，这一部分也是在建模过程中容易丢失分数的关键。

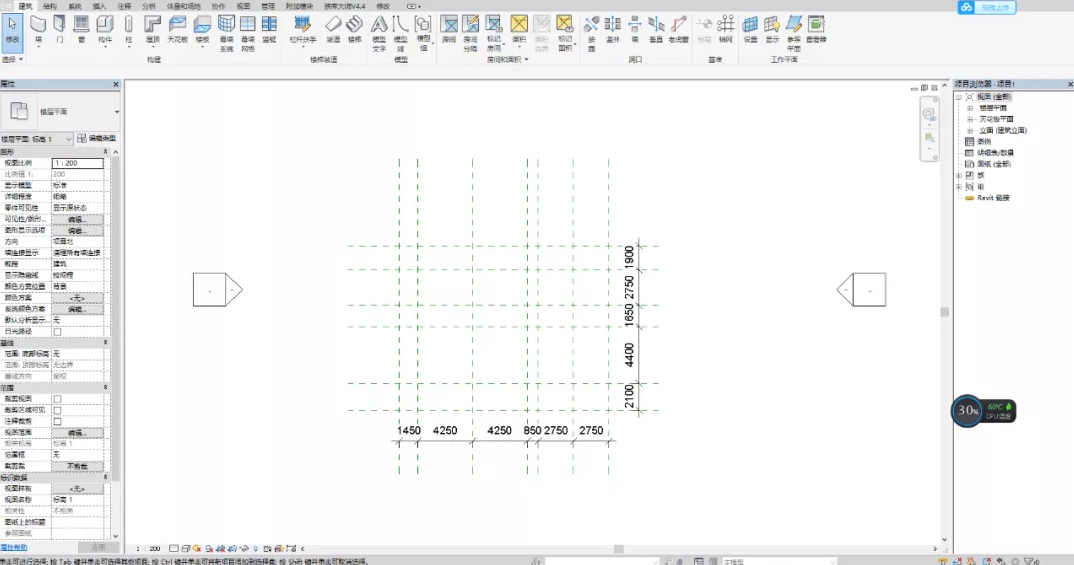

1.首先打解软件，进入软件之后，我们新建项目，选择建筑样板，确定。进入项目后，在楼层平面中进入标高1，创建参照平面（如图，具体尺寸需根据题目中平面图得出）。

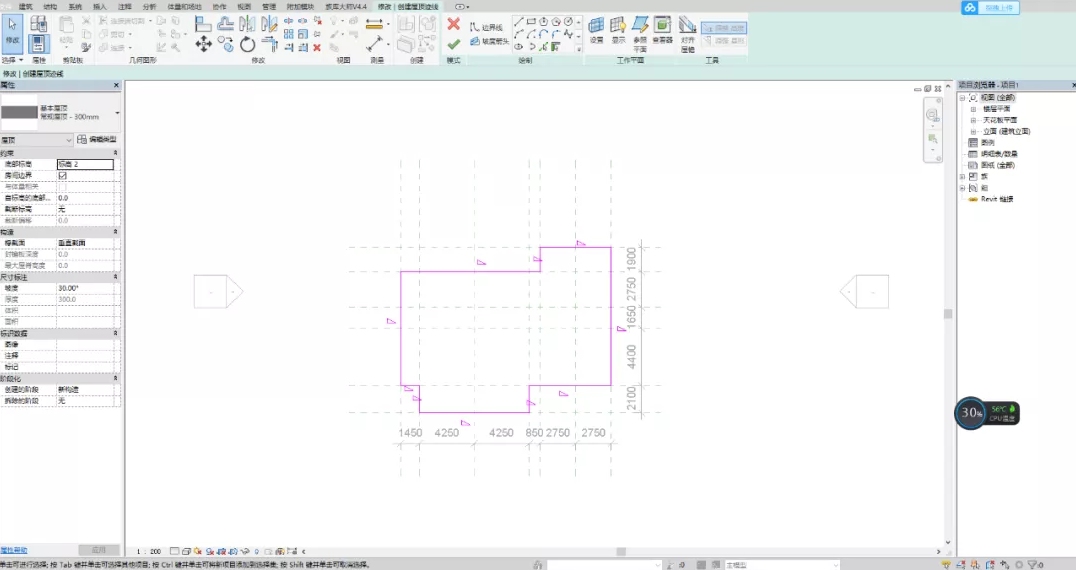

2.绘制线迹屋顶，用直线绘制屋顶轮廓（如图），设置屋顶厚度为：400mm，标高设置为：标高。
3.选择需要设置坡度的线，输入参数20°（如图）7条线，剩余4条线取消定义坡度的对勾，确定（对勾）
4.打解三维视图，检查屋顶是否符合图中要求。

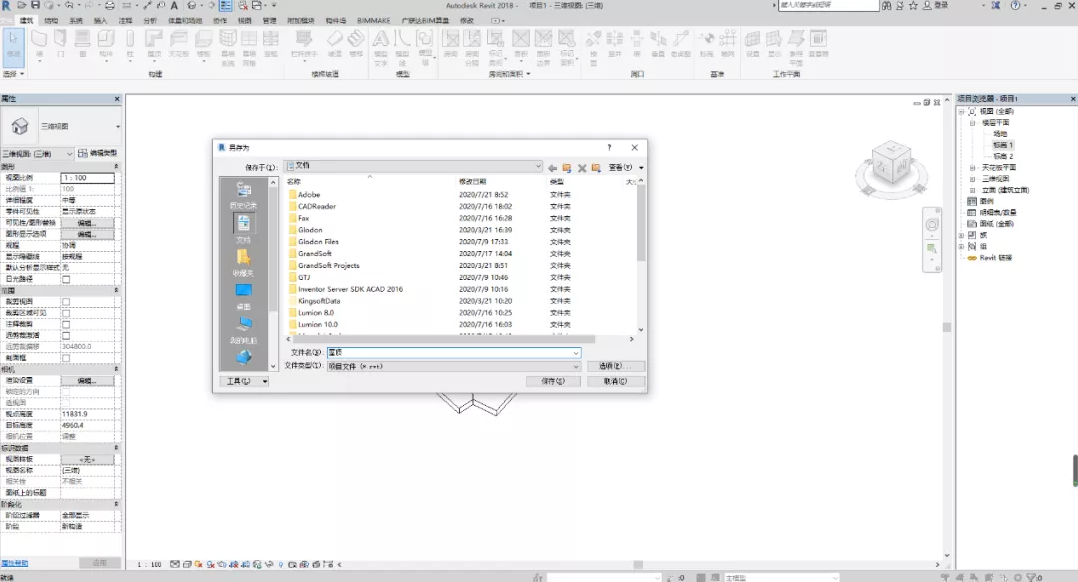

5.将建立好的模型保存，需注意文件存储命名格式。
