文章来源：学天BIM学院

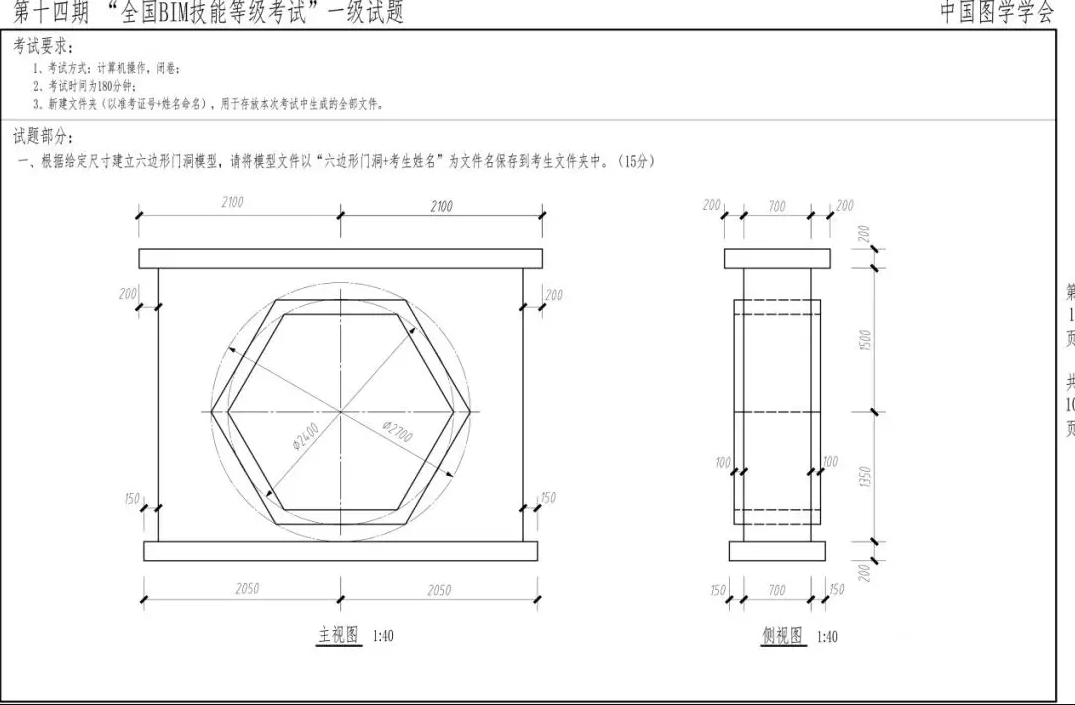

?本题要求建立六边形门洞模型，分值15分
?文字详解文件名：“六边形门洞+考生姓名”
?文字详解文件格式：不做要求，所以选择用项目、族、体量创建均可
?文字详解考查的建模方法：拉伸
1、六边形门洞
本题主要考的知识点为族的拉伸命令

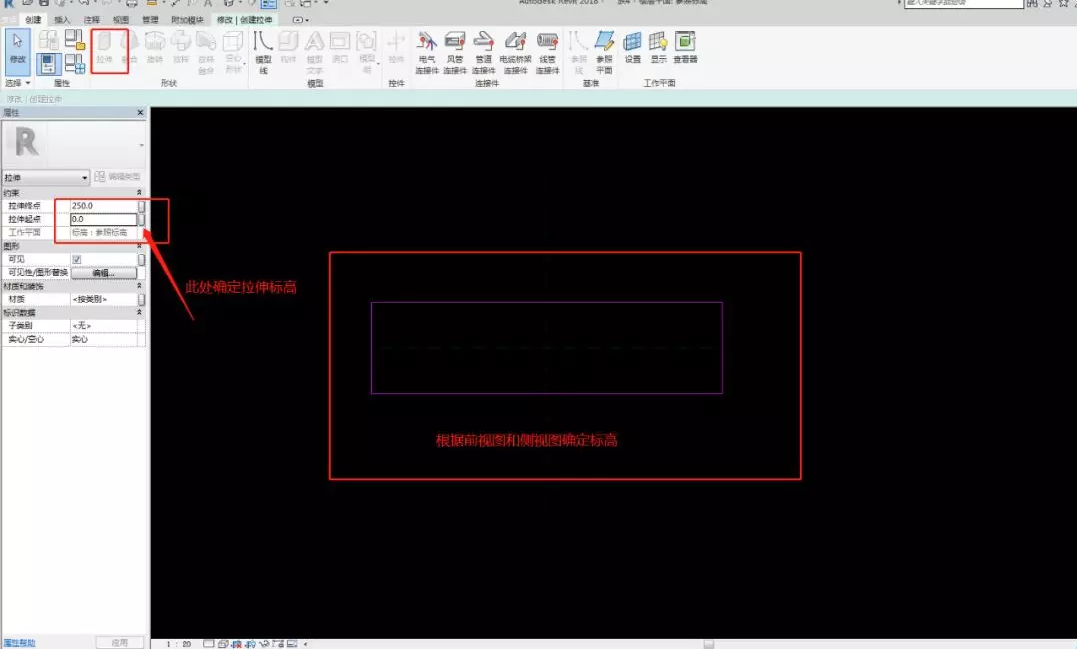

第一步：绘制门洞的过梁及压梁
注意要点：需要在楼层平面视图参照采用拉伸命令
应注意门洞过梁和压梁尺寸不一致。

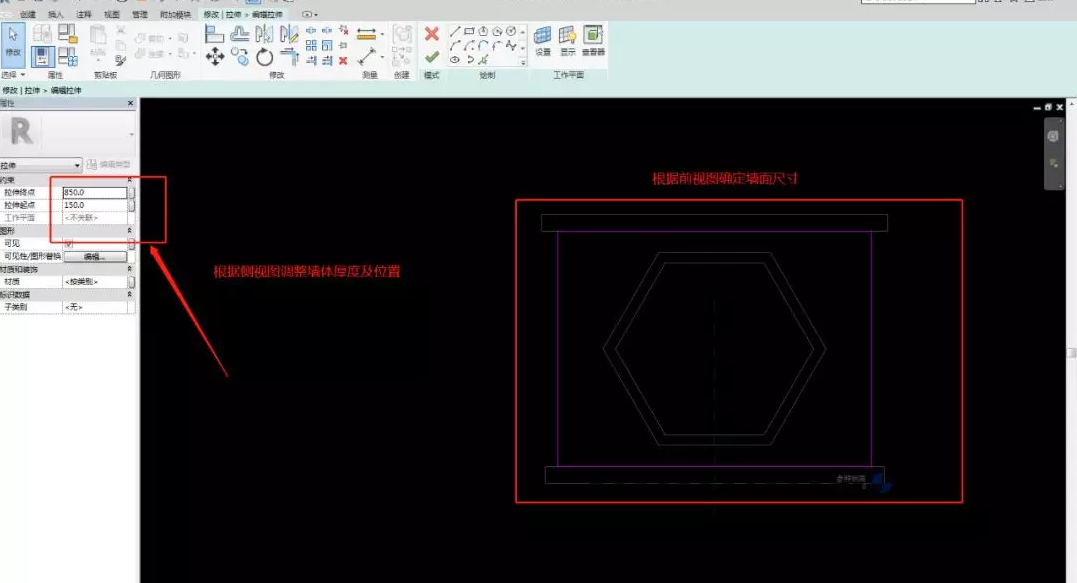

第二步：绘制门洞主体墙体
注意要点：需要在前视图采用拉伸命令
第三步：抠出六边形门框

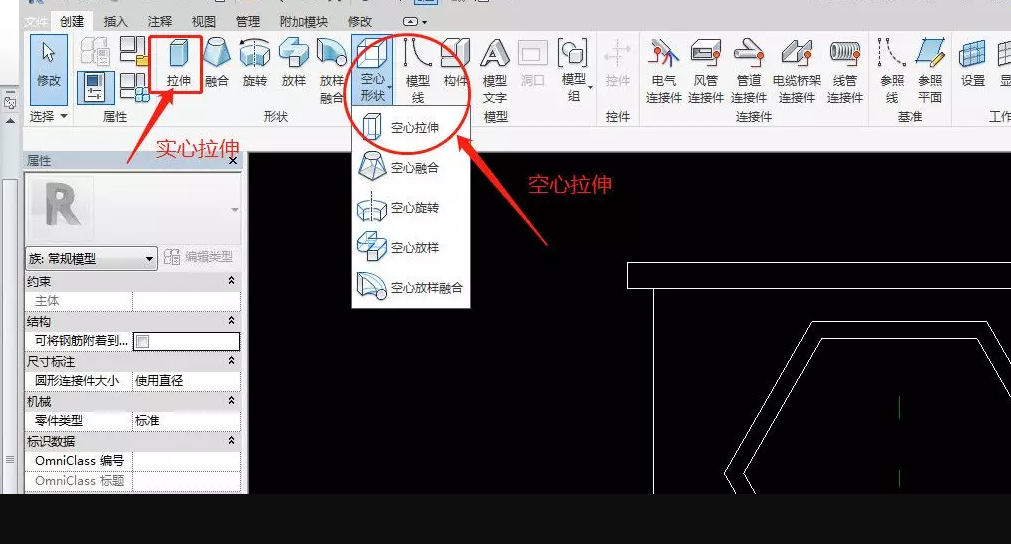

在前视图中，内六边形采用空心拉伸，外六边形采用拉伸命令
其余操作同第二步

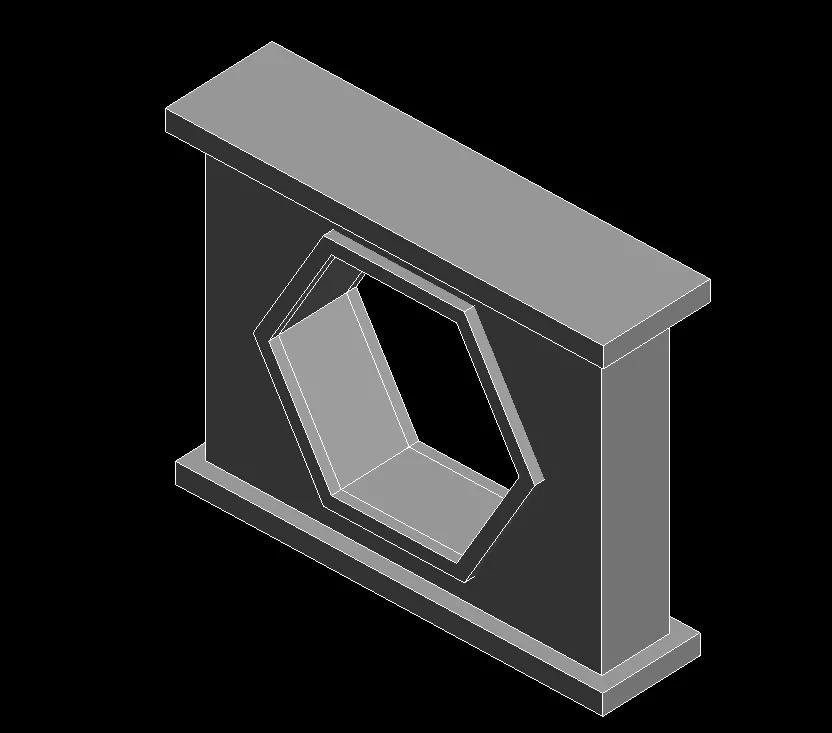

最后将模型输出，并命名为“六边形门洞 张三”
