来源：沈阳建筑大学Forthedream团队
内容整理：共享BIM
一、项目简介
中国北京世界园艺博览会国际馆项目位于北京市延庆区西南部，东部紧邻延庆新城，西部为官厅水库，项目总建筑面积22000平方米，其中地上建筑面积15402.4平方米，地下建筑面积6597.6平方米，包括地下一层、地上局部二层，项目总承包单位为北京市第五建筑工程有限公司，沈阳建筑大学管理学院BIM研究与应用中心为总包方提供BIM咨询服务，项目本着绿色智慧全产业链的原则，争创国家优质工程鲁班奖。
二、团队介绍
团队成员专业为工程管理及工程造价，对BIM的学习和应用具有两年之久，对BIM实践应用有着较为深刻的理解，团队成员曾到项目现场对施工管理人员进行指导，真正的将施工与BIM有效结合，针对工程的特点与难点，BIM团队通过与相关分包单位的协作，并结合相应的BIM软件，制定了不同的解决方案，实现了BIM在施工过程中的应用。
三、BIM应用点
深化设计：图纸深化设计在施工中尤为重要，根据提供的图纸，使用Revit进行初期建模，在此过程中，将及时发现的图纸问题反馈给项目部，项目部经过核实，再将问题提交给设计院，设计院审核更正后再对模型进行优化，并定期与项目部进行模型会审。

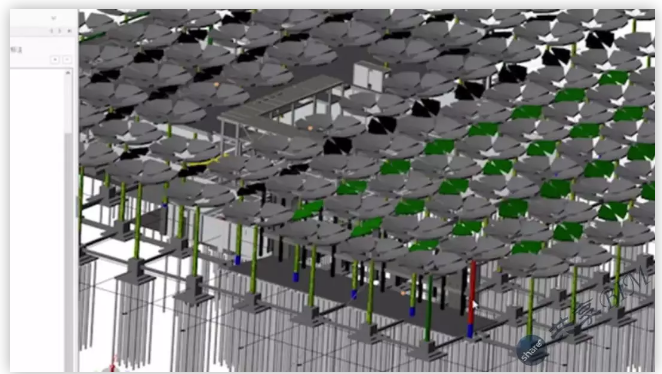

管线综合：本工程管线较为复杂且对净空要求高，为此将各专业建好的模型整合后上传至LubanWorks进行漫游及碰撞检查，并应用Fuzor可以与Revit同步的特点进行进一步的多专业协同与碰撞，迅速查出模型碰撞位置并进行更改，将模型的碰撞处降到最少。

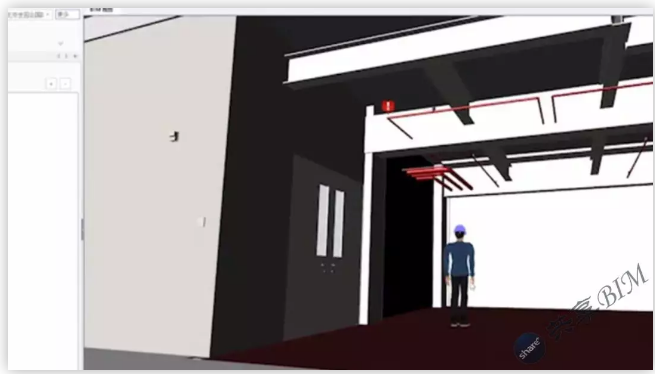

专项应用：净高检查，通过鲁班BW平台，将土建与安装各专业BIM模型整合，确定净高进行检查指导施工。预留孔洞，通过BW平台，将土建与水暖电各专业模型整合，筛选碰撞结果，确定预留洞口位置，出具预留洞口报告，指导现场施工。场布模拟及检测，场布虚拟漫游，将Revit模型导入Fuzor中，体验场布的整体布局并检查出不合理之处、演示大型机械进出场、检验构件摆放是否合理，减少二次搬运，出具场布报告，根据相关规范检测当前场地布置图的不合理之处。
技术交底：优化模型之后，与现场施工管理人员进行交底，并保存为交底资料。
建立施工过程数据库：将建设工程的整个施工过程材料使用详尽的记录在案，并挂接至BIM模型中对应构件，上传至后台进行无纸化的施工管理，为后期运营维护、及时查询相关构件信息提供极大便利。

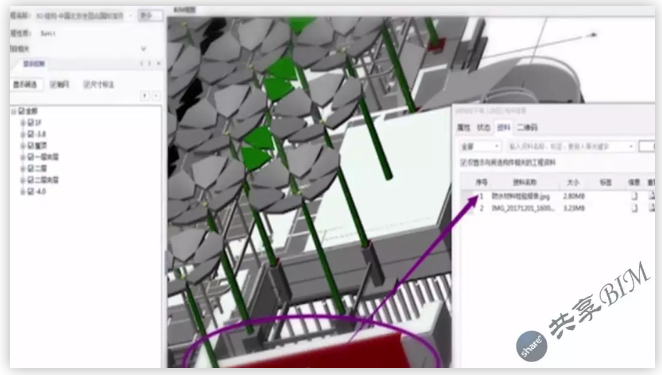

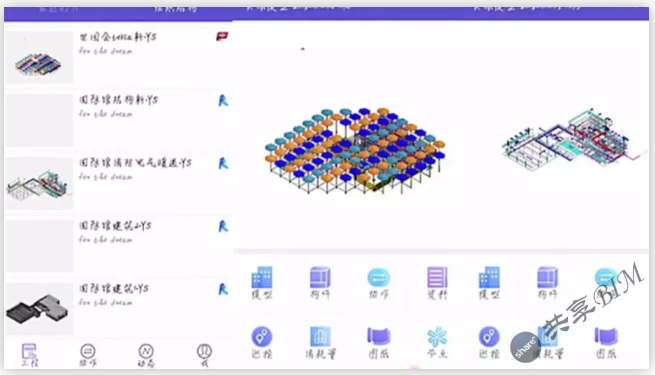

数据查询：资料挂接至模型，将资料根据内容与相关构建进行挂接，相关工作人员可以选定构件之后查阅属性、状态、施工过程资料等信息，生成二维玛张贴至实体构件上，施工人员可通过移动客户端扫玛查阅。

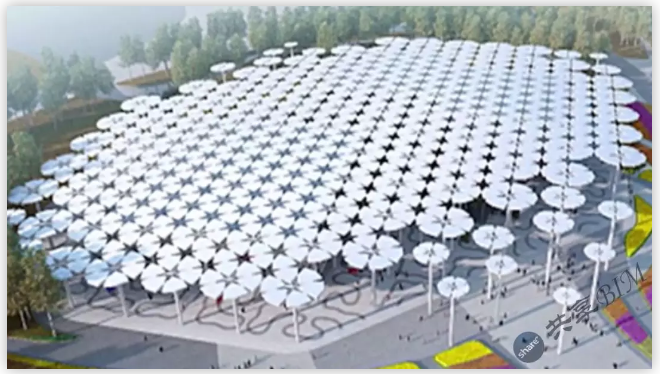

效果展示：按照效果图，利用Lumion对模型进行渲染，展示项目建成后的实际效果，全景效果图，将渲染后的模型结合PPT创建360度的网络情景图，模拟三维空间给观看者带来更加真实的视觉效果。

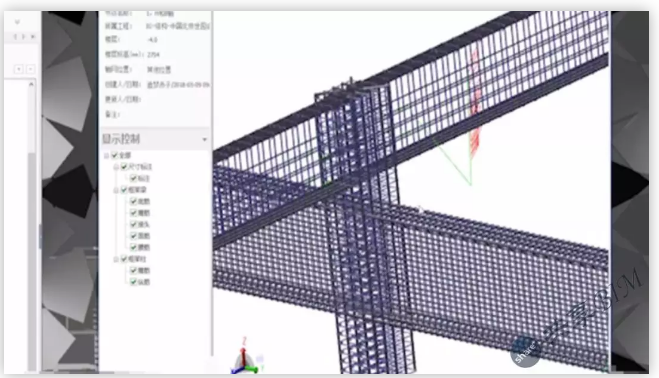

钢筋节点：基于鲁班节点软件，实时进行三维量取，查看钢筋种类、级别、直径、长度，并且挂接至BIM模型中的相应位置。

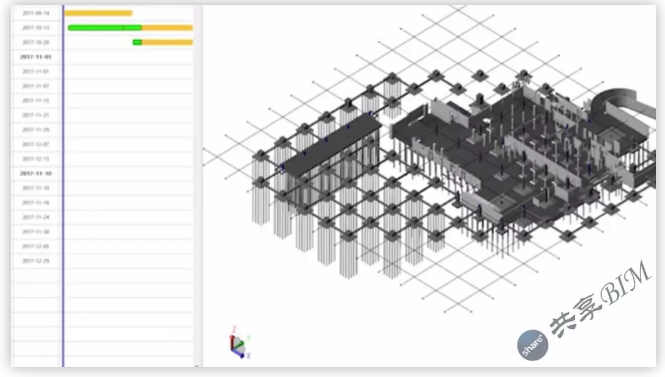

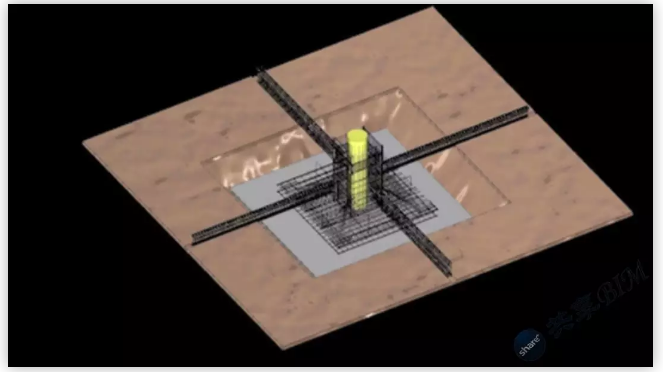

4D模拟：4D施工模拟利用鲁班将模型构件与时间相关联，对比实际施工时间与计划进行的时间，对施工进度有效的管理和控制。复杂节点施工模拟，对复杂节点的施工，利用Navisworks软件进行施工模拟，可以较为精确的展示具体的施工顺序，方便指导施工.
施工全过程造价管理：资源分析，造价文件上传软件随时获取生产计划、采购计划等准确数据，加快进度，同时提高计划准确性。合约造价管理，根据招标阶段合同清单进行汇总整理，结合工程实际的变更处理，实现合约造价的动态管理。审核分析，此项目利用审核分析功能，进行计划月报表管理、进度款支付管理、资金走势分析，及时监测工程成本，实现成本动态管理，达到精细化管理的目的。5D虚拟建造，三维模型与进度、成本数据紧密结合，形成5D模型，实现5D建造，直观了解项目进度、资金走势，为项目合理的资金准备及进度计划提供依据。
