一、方法介绍
在日常工作中免不了对某些构件进行受力计算及配筋设计，常用的软件仅能满足基本需求，面对较为复杂的构件则无法适用，而RobotStructuralAnalysis是一款国际广泛认可的基于有限元理论的结构分析与设计软件，该软件共计有16个模块，可进行复杂结构的高级建筑模拟和分析功能。并且RobotStructuralAnalysis可与Revit软件进行无缝链接，弥补了Revit软件无结构分析能力的缺陷。
为了快速且准确的获知构件的受力情况及配筋设计，下面我们来介绍一种利用RobotStructuralAnalysis进行结构受力分析的方法。
旅游景点城市分割线
二、制作方法
2.1创建模型
该软件提供了16种不同类型的项目供我们选择，每种项目类型都提供了不一样的结构工具以应对不同情形下的构件创建，从而达到精简操作的目的。在这里，我们选择“壳设计”这个模块来进行结构建模。
首先我们需要定义结构构件截面及构件类型，并在创建好的轴网上布设结构构件，之后在模型中，确定结构构件的锚固点及锚固类型，对构件添加约束，如图1所示。

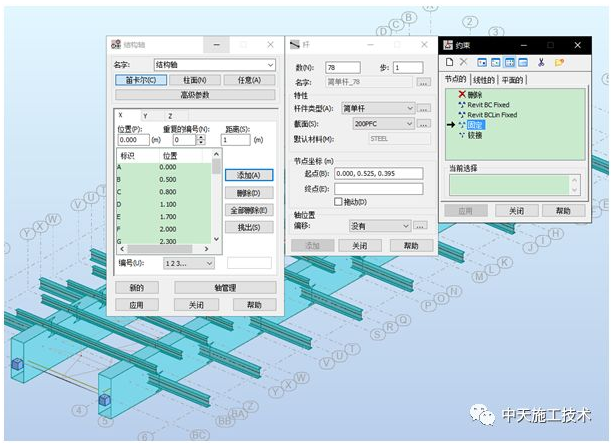

图1结构模型创建
如果后续我们需要计算构件配筋，则需要优先设置构件的规范参数及计算参数，并在定义构件截面的同时，赋予其构件类型参数，如图2所示。

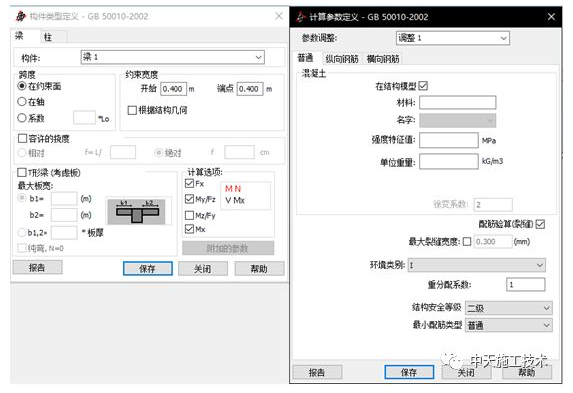

图2钢筋计算参数设定
软件也提供了Revit结构模型直接导入的功能，通过在Revit中创建结构模型，并赋予模型物理参数，在“分析”选项卡下设置边界条件及荷载之后，再导入到RobotStructuralAnalysis中进行结构分析，提高该软件建模效率，如图3及图4所示。

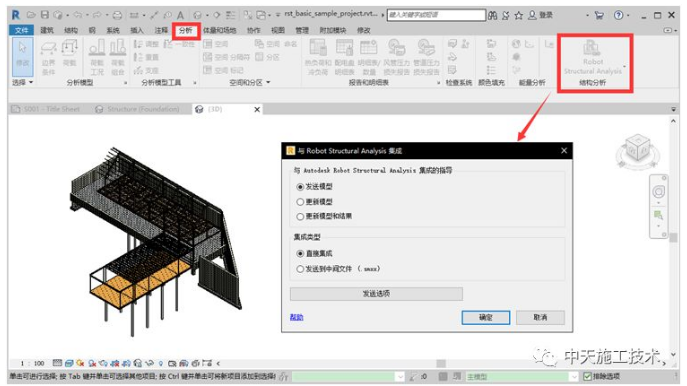

图3Revit与RobotStructuralAnalysis互导

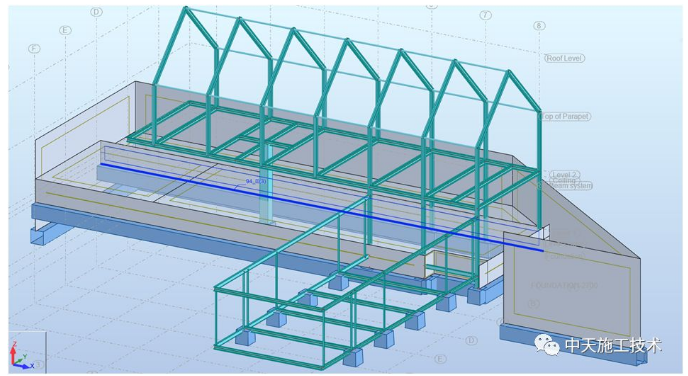

图4RobotStructuralAnalysis内结构模型
2.2添加荷载及工况
RobotStructuralAnalysis在设置荷载之前，需先定义工况，确定各个工况的分项系数及工况组合。
软件会根据我们布设的构件，按其截面尺寸、材料类型及材料比重自行添加自重，但其他外力荷载需要根据具体情况自行设置，例如脚手架或支模架计算书中提取出来的杆件力等，需要根据具体力的大小、方向、作用点以及其工况类别设置杆件作用力，如图5所示

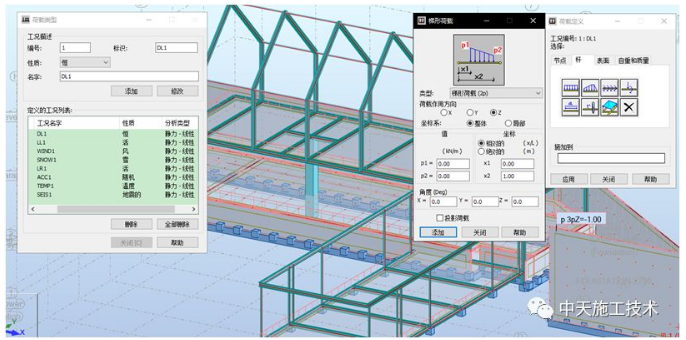

图5荷载的意义
2.3结构受力分析
在完成所有构件的创建及荷载的定义之后，通过软件的计算，我们就可以在“结果-示意图”界面中查看各个杆件在各个方向上的受力及力矩情况，获得构件受力最不利点及其受力大小，如图6所示。

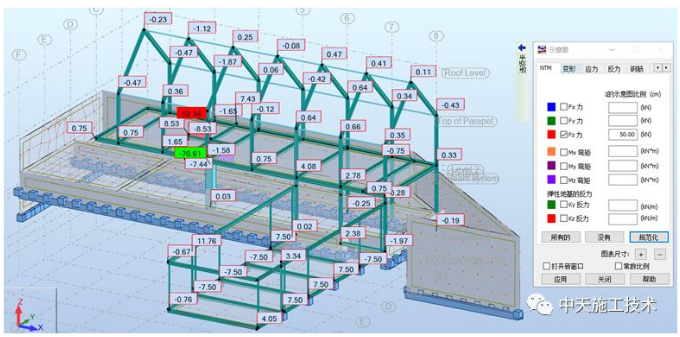

图6结构受力分析
同时，该软件也可输出单根杆件的弯矩图及剪力图，如图7及图8所示。

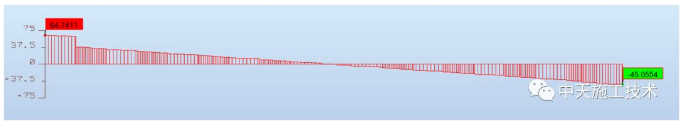

图7单根杆件剪力图

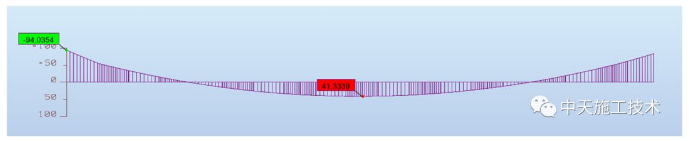

图8单根杆件弯矩图
以及对板面进行应力分析等分析，如图9所示。
图9板的应力分析图
2.4砼配筋计算
RobotStructuralAnalysis提供了钢筋面积计算模块，对于单独的混凝土构件计算来说是很高效的，构件的钢筋分布、间距、锚固都将被考虑并计算。另外，构件图在这一模块也很有用，包含全3D可视化、钢筋绘画、构件计算报告、提取构件信息等，如图10、图11及图12所示。

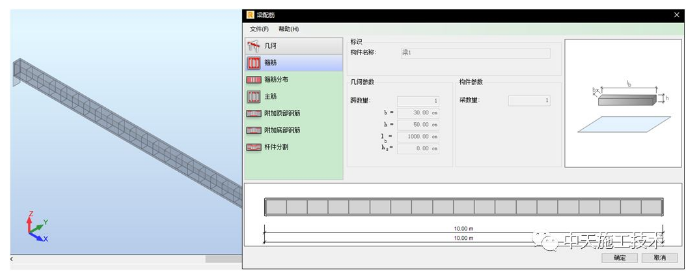

图10梁配筋设置

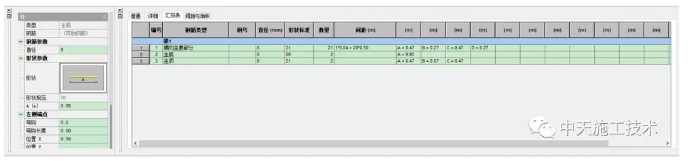

图11配筋信息

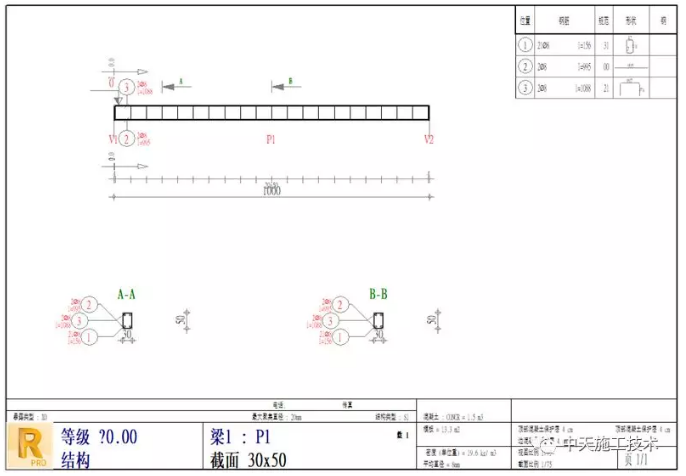

图12配筋图纸
