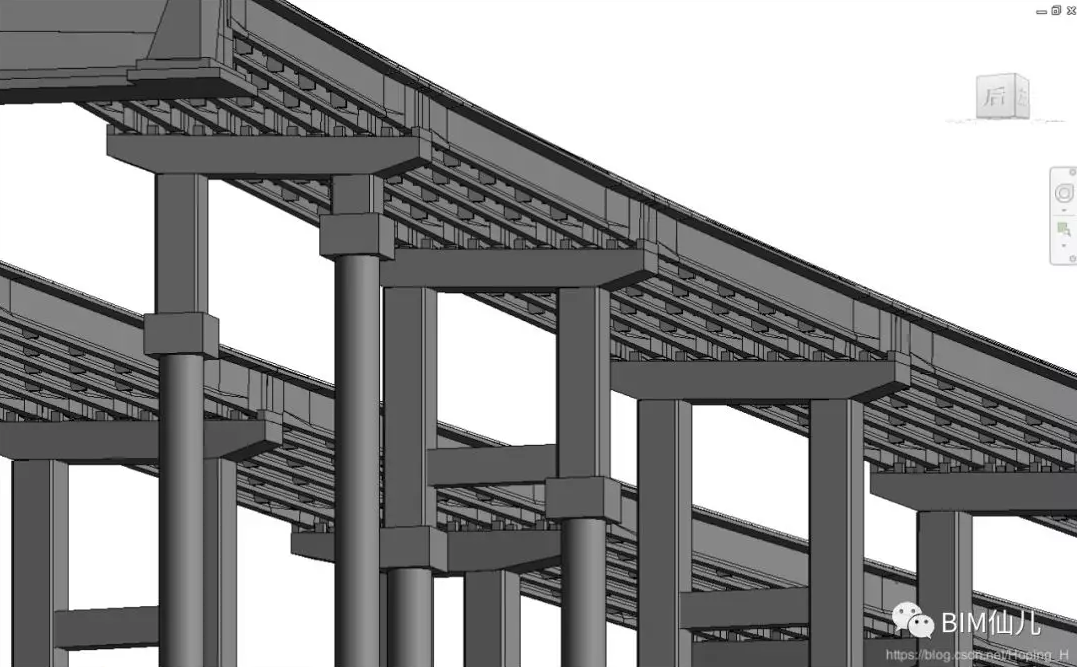

先来张效果图~~~~~~~~
一、桥墩建模
桥墩放置所用到的操作与承台类似，都是相对桩基础上多了一个旋转的问题。
01、读取表格数据

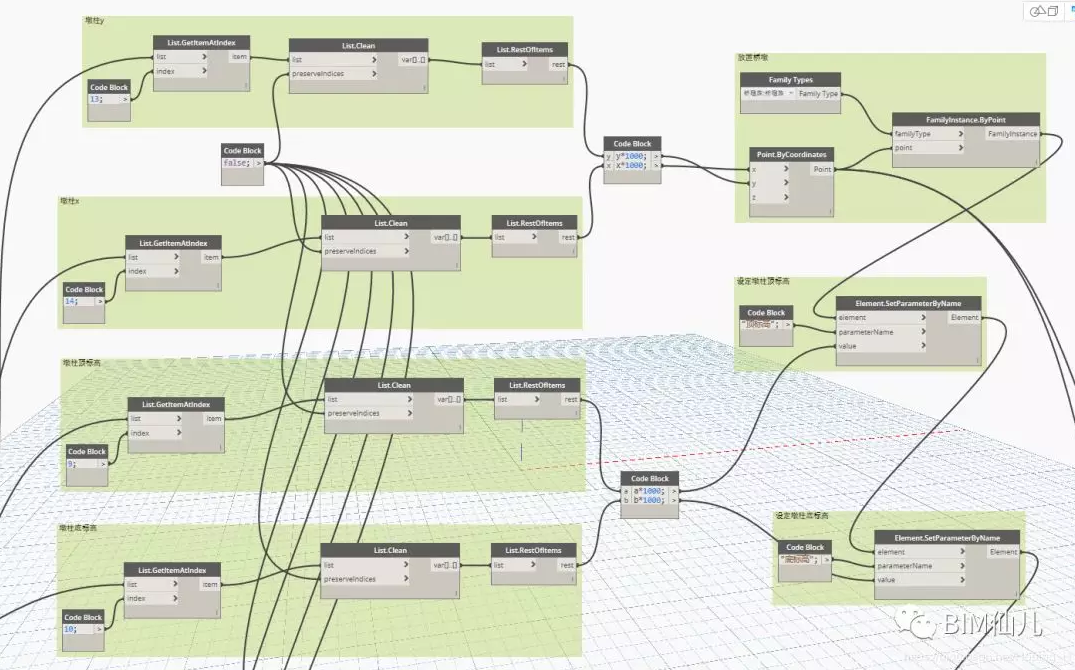

将墩柱所需要的数据依次提出，并将其赋予所建立的族上。这里墩柱是个变截面，所以采用了上下两个截面来参数控制，下图只截取了部分数据。
02、旋转角度

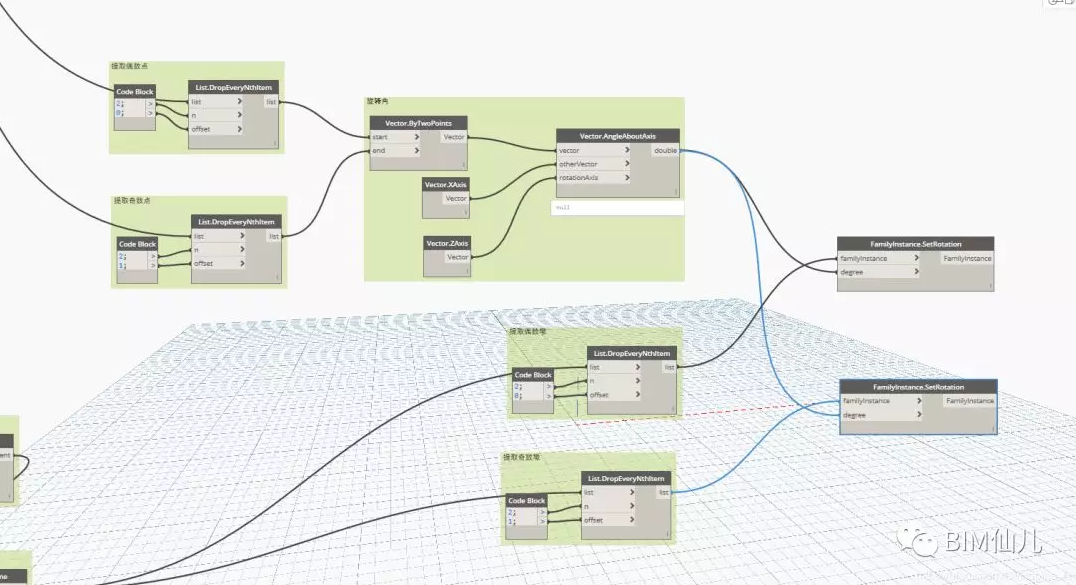

再将参数赋予完成的桥墩设定好旋转角即可。我将桥墩分成了奇偶两排，是因为计算出来的旋转角是一对二的关系，这是因为同一排的两个桥墩是共用一个旋转角参数的。
二、盖梁建模
盖梁部分通过两点来放置与系梁部分雷同，所以就不再展示。这里主要说下盖梁族建立时两个需要注意的问题。
01、问题1

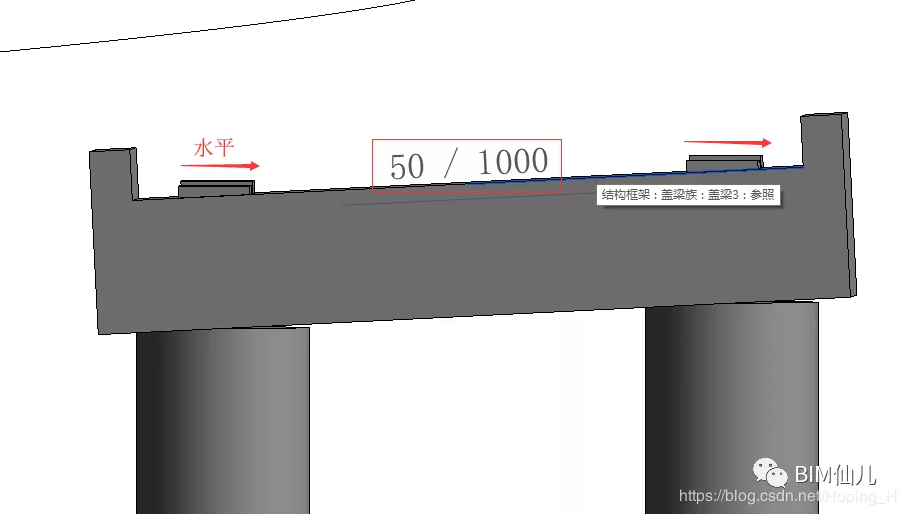

盖梁上部分的垫石与其的角度关系应该如何控制。我们知道部分情况下盖梁是带有一定坡度的，也就是倾斜放置在桥墩上的，而放置在盖梁上的垫石不管盖梁的坡度是多少，它的上表面都是平行的。那么在这种情况下怎么保证不同坡度情况下垫石正确放置呢？

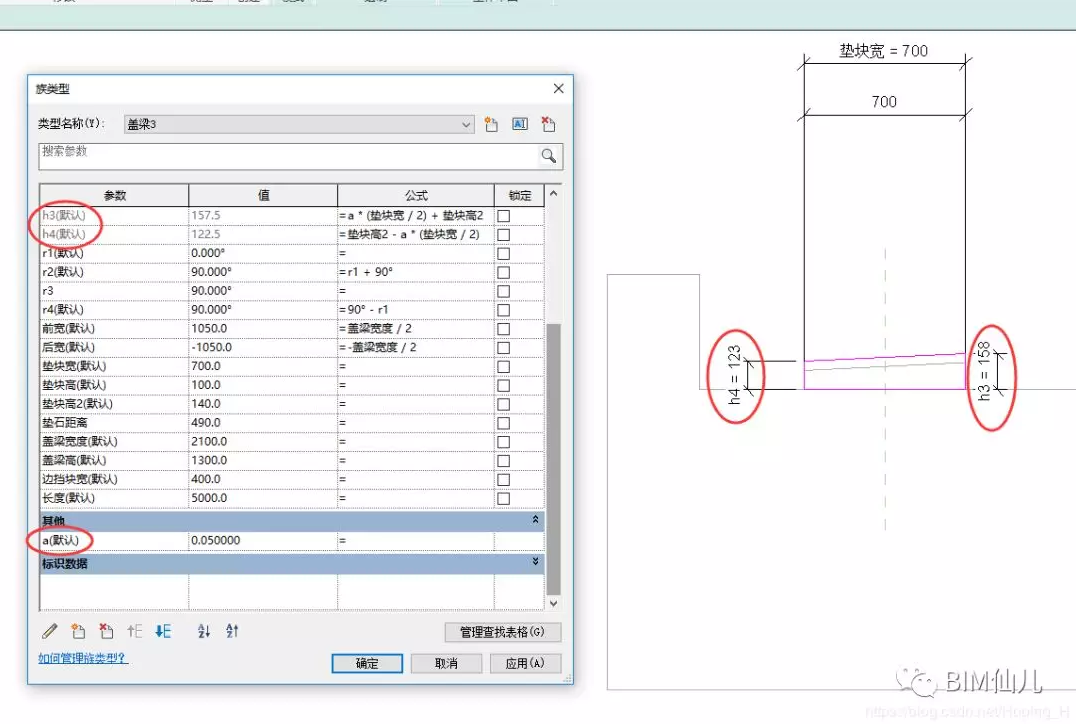

做法是盖梁依然是“正做斜放”的前提，盖梁同样不需要设定坡度参数。建立盖梁族时，垫石直接采用拉伸建立，用垫石左右两端的高度来控制。可以看出垫石在盖梁不同倾斜角时左右两端的高度是不同的，且这个高度的变化是同盖梁的倾斜角有着函数关系。如下图，h3、h4分别控制一个垫石的两端高度，a代表的是盖梁的倾斜坡度。a值在这里只是提供了一个盖梁坡度值的参数输入口，它并未与盖梁相关联。这样，就可以达到在不同坡度的盖梁情况下，垫石自动根据提供的盖梁坡度值进行变化，始终保持上表面水平。
02、问题2

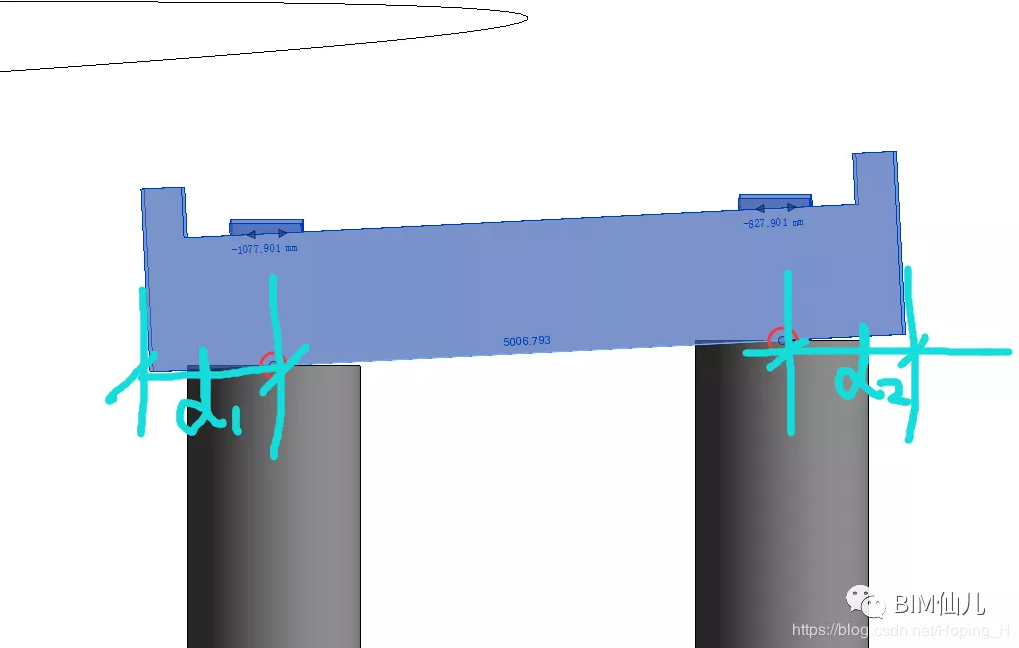

以两点来放置盖梁时，两个点的位置通常是两端桥墩的中心点，这时就要注意盖梁族建立时两端位置与放置点位置关系的控制。即如下图，盖梁的放置点应该是红圈两点。同时，d1和d2两点相对于放置点的距离要设定参数来控制。这样才能保证盖梁的长度关系。
