文章来源：中建西南院BIM设计研究中心
基于Revit体量功能进行投资估算工程量的提取

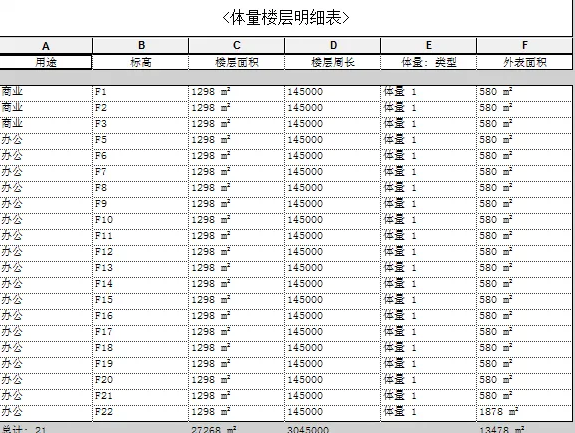

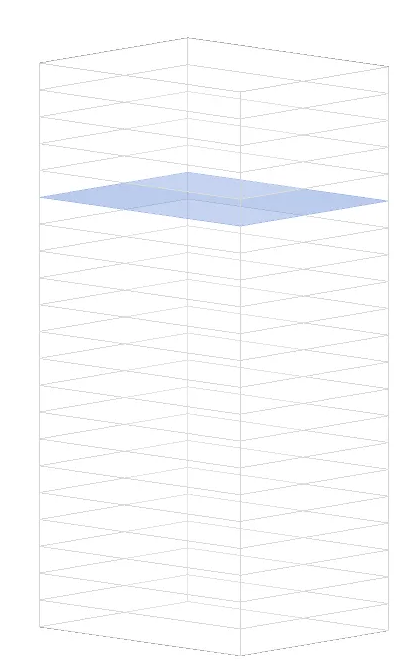

在概念方案设计期间，使用体量楼层划分体量可以快速生成每个体量楼层的面积、体量楼层向上到下一体量楼层的外表面积及每个体量体量楼层的周长，并通过对这些数据的梳理可以作为投资估算依据，并据此按指标法编制投资估算。如下图所示：
工程量量单的提取
以AutodeskRevit+广联达为核心的建模方法为例，通过广联达GFC软件导出revit模型，再导入广联达GCL软件生成建筑经济模型，并生成工程量量单。
1.Revit中导出GFC文件

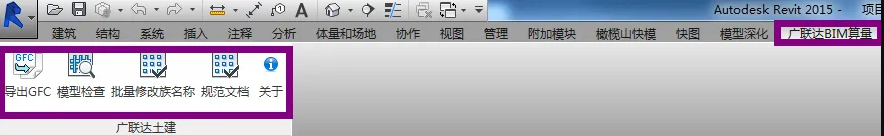

1)双击打解revit项目文件，选项卡【广联达BIM算量】。

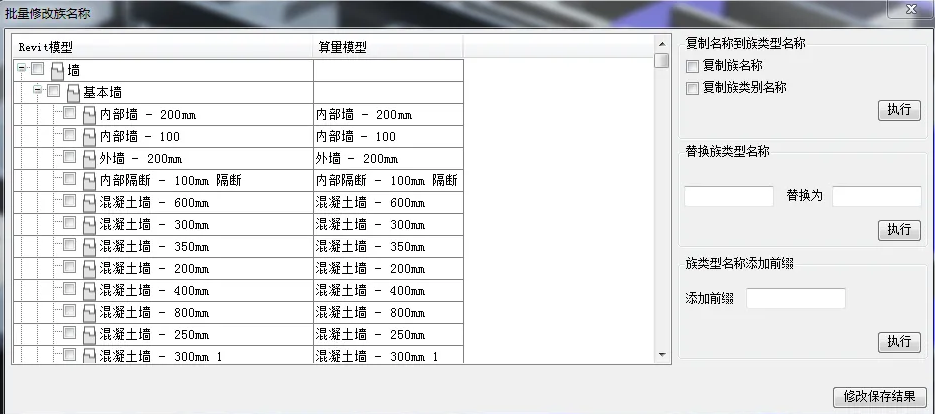

2)批量修改族名称
使族类型名称符合“构件命名规则”的要求，以及使相同族类型名称关键字前后统一，方便建立revit与GCL构件之间转化关系及调整转化规则。

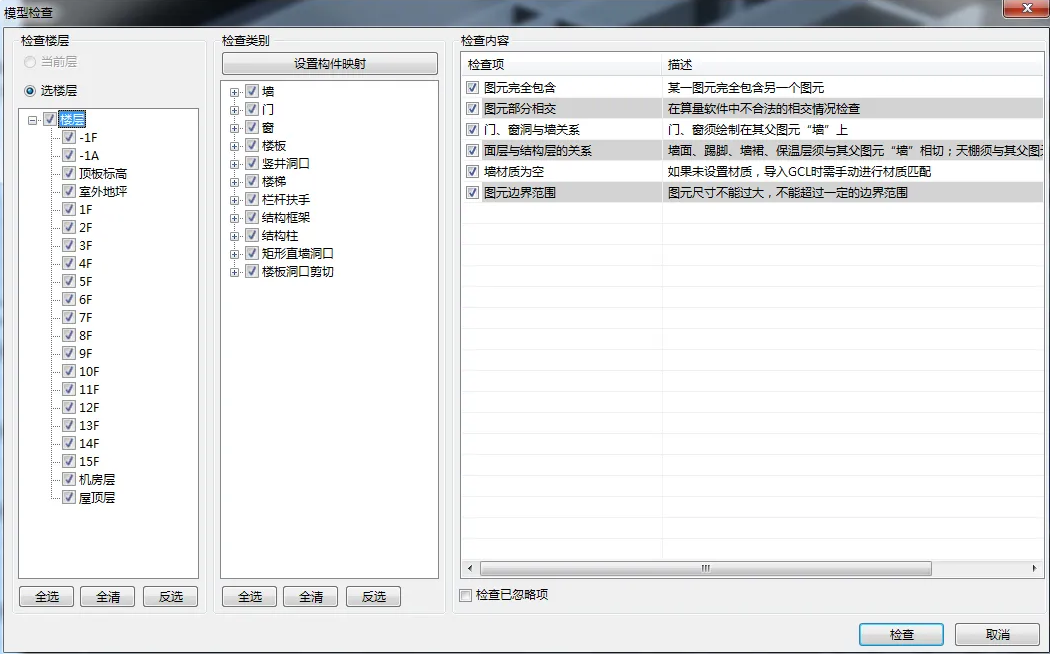

3)模型检查
保证模型在源头就符合“构件命名规则”的要求，避免在导出导入过程中丢失图元，又因下游GCL模型修改不能联动源头revit模型修改，故先模型检查可避免重复修改模型工作。综上建议在导出前做模型检查。

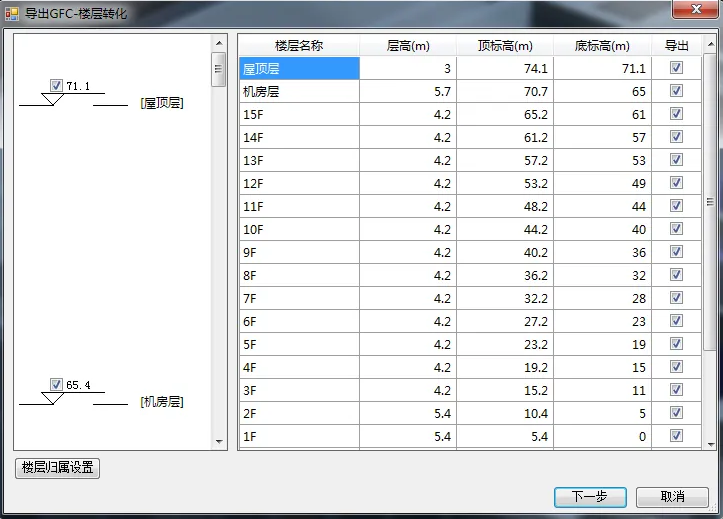

4)导出GFC
为实现由revit模型到GCL模型转化，需要针对revit与GCL在楼层概念及构件归属上的差别，在导出过程时设置楼层归属，以及设置构件转化关系和规则。综上形成一个中间转化模型GFC，从revit导出，再导入GCL中。
2.GFC文件导入到GCL

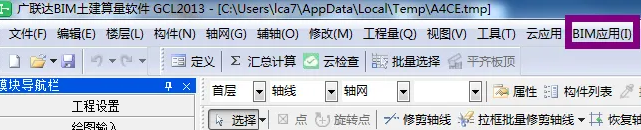

1)新建GCL工程，选项卡【BIM应用】-【导入Revit交换文件GFC】-【单文件导入】。

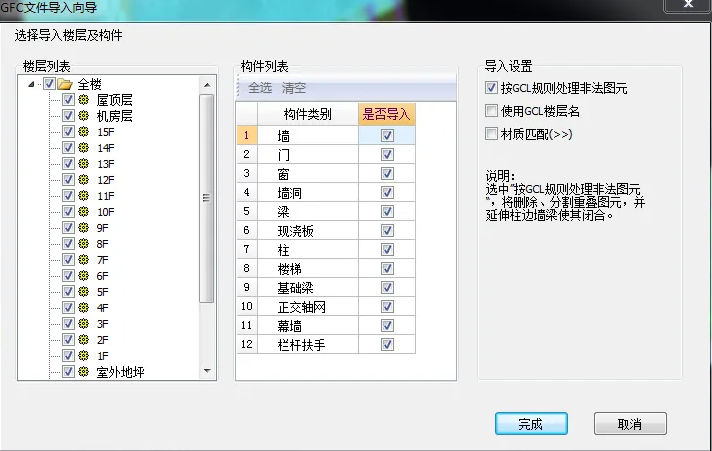

2)GFC文件导入GCL
为实现由GFC文件导入到GCL，需选择导入范围及规则。

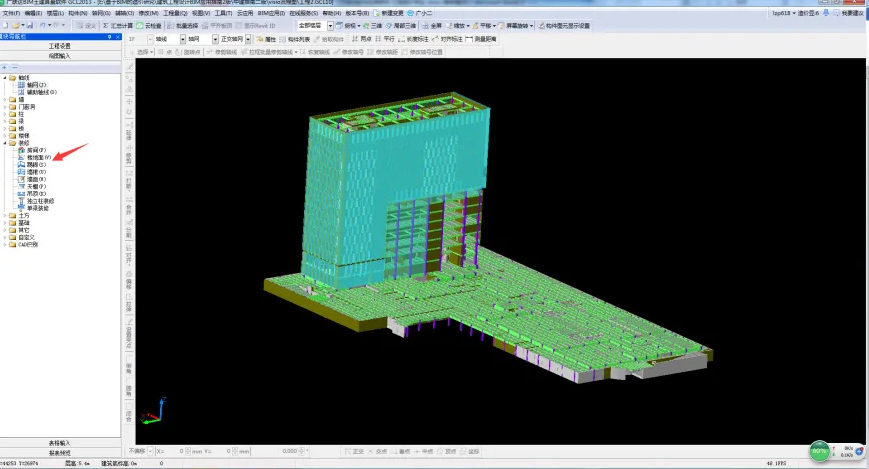

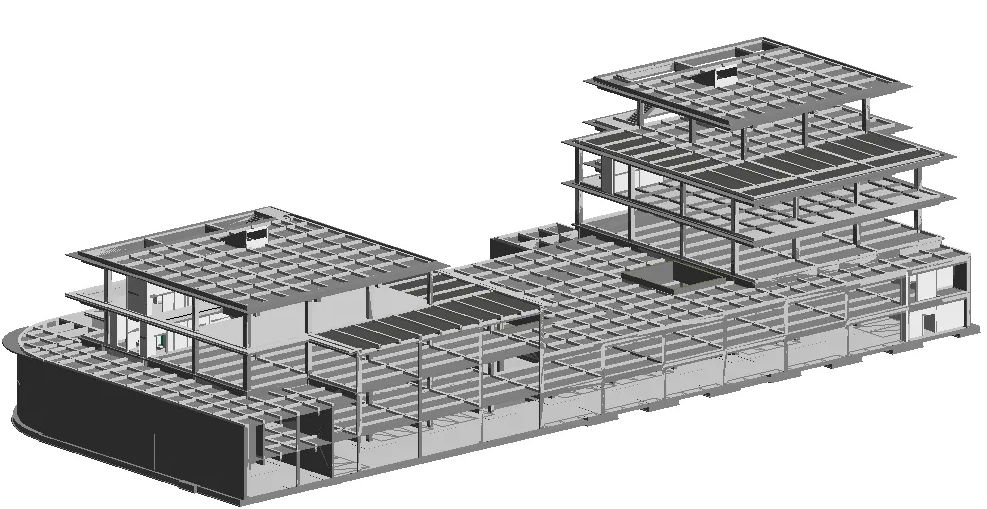

3)查看工程

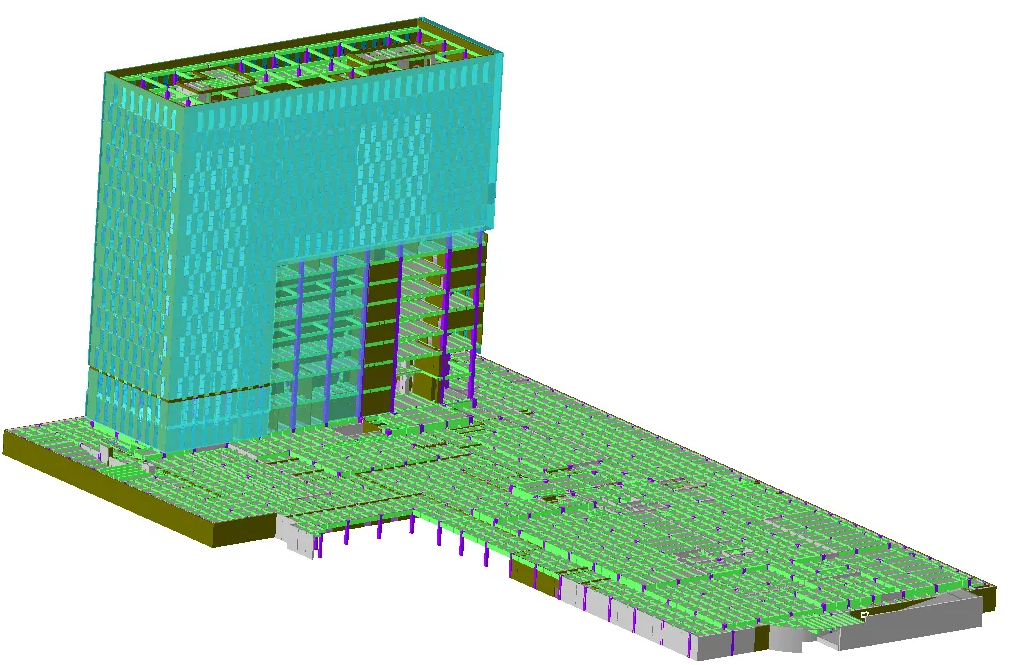

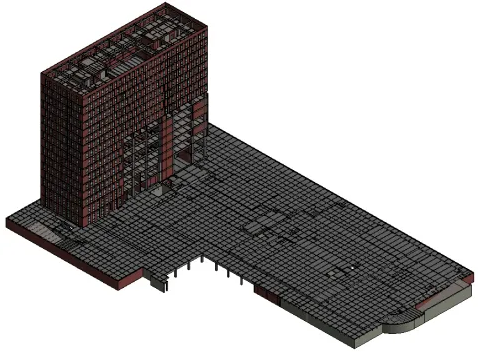

通过三维可形象的对比GCL模型与revit模型的差别，通过查看构件ID号可针对性查找问题，通过查看构件列表及属性列表，可清楚构件转化情况及属性后续的可编辑性等。
4)完善模型
通过GCL智能布置等功能补充BIM模型无法表达或未表达的内容（如圈梁、过梁、构造柱、装饰工程等）。

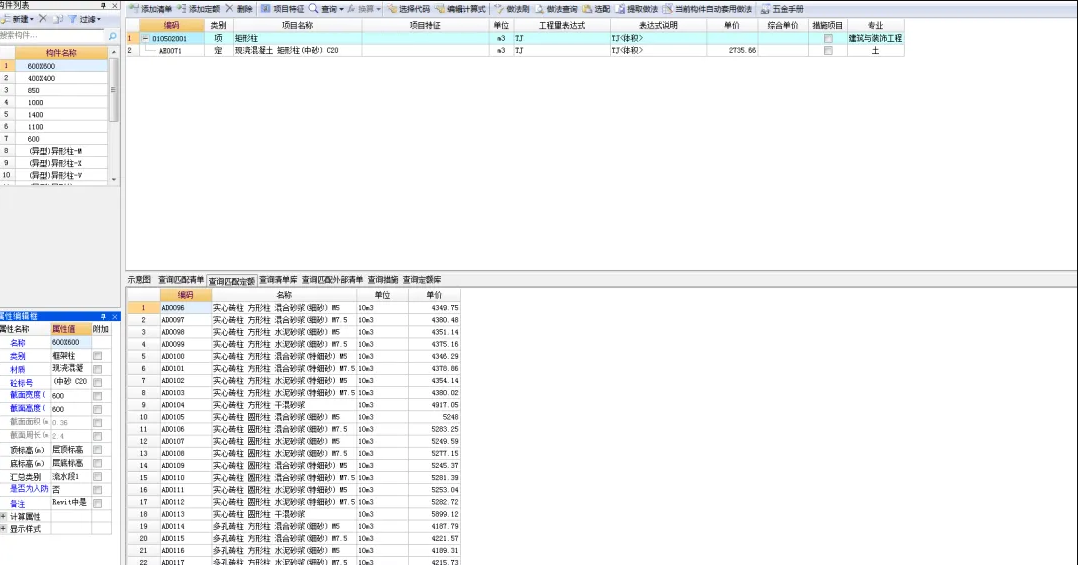

5)加载工程量计算规范以及工程量清单计价定额等计算规则
通过加载工程量计算规范以及工程量清单计价定额等计算规则，可以实现少画图多出量的目的。

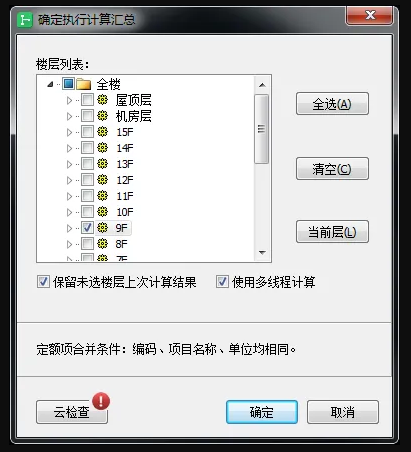

6)汇总计算及模型调整

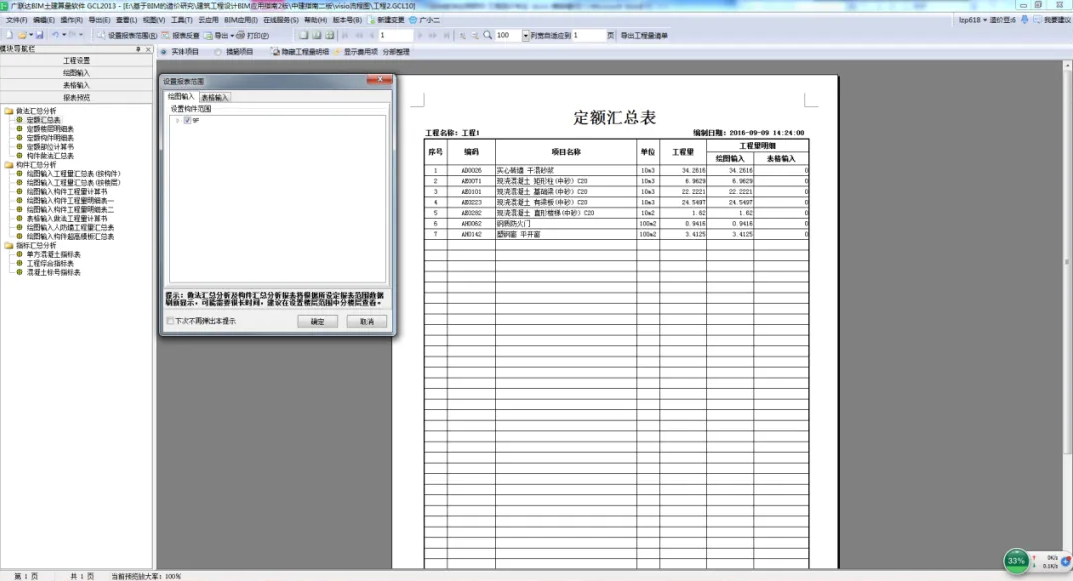

7)查看工程量汇总报表
限额设计
限额设计师基于模型实时反应设计内容，并自动、快速的统计各类构件工程量，并与限额目标进行对比分析，并根据分析结果进行优化设计，确保投资控制在限额目标范围内。
以AutodeskRevit+广联达为核心的建模方法为例，通过广联达GFC软件导出revit模型，再导入广联达GCL软件生成建筑经济模型，并生成工程量量单。限额设计工作可以分两步进行：

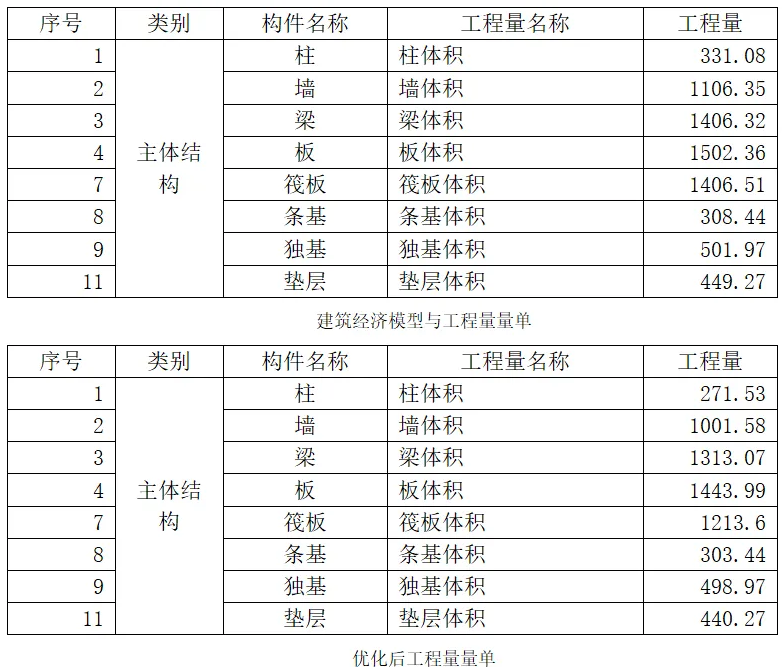

1、通过广联达GFC软件导出revit模型，再导入广联达GCL软件生成建筑经济模型，并生成工程量量单（如下图所示）。根据BIM模型工程量单，某项目总体砼工程量为7012.30m3,单方含量为0.539m3/m2，本项目砼限额设计目标为0.50m3/m2，砼单方指标超限额目标0.039m3/m2,根据对比情况提出建议对结构进行优化设计。
2、结构专业根据优化设计建议进行优化设计，并将调整后BIM模型提交建筑经济专业。
3、通过广联达GFC软件导出优化后的revit模型，再导入广联达GCL软件生成建筑经济模型，并生成工程量量单（如下表所示）。总体砼工程量为6486.45，单方含量为0.499m3/m2，达到限额设计目标。
