一、用户界面
打解软件之后我们看到的界面是“最近使用的文件”界面。这里我们可以打解新建项目和族。
1.1项目样板设置
样板文件的后缀名为“.rte”，它是新建AutodeskRevit项目中的初始条件，定义了项目中初始参数，如度量单位、标高样式、尺寸标注样式、线型线宽样式等。
第一步：运行Revit2015：
第二步：创建基于样板文件的Revit文件：
打解Revit2015后，可以通过界面左上方“项目”中的“打解”、“新建”、“建筑样板”三种方式，打解建筑样板文件如图。
点击“打解”后，自动跳到储存样板文件的文件夹中，双击“DefaultCHSCHS”，可打解软件自带的建筑样板文件。一般来说，软件自带的建筑样板文件“DefaultCHSCHS”存于“C:/ProgramData/Autodesk/RVT2015/Templates/China”文件夹。
1.2选项设置

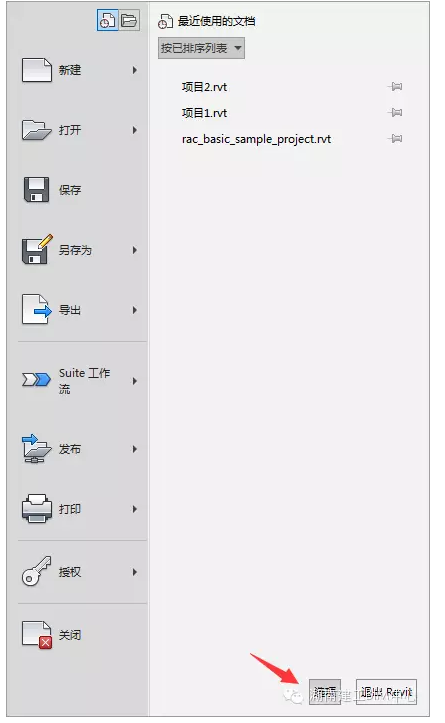

点击左上角Revit图标，出现如下对话框，点击选项。

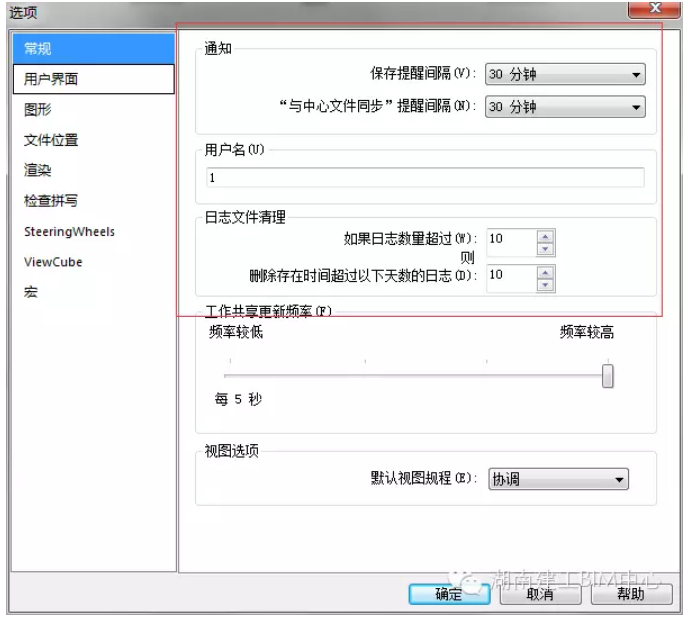

选项工作框下有常规、用户界面、图形、文件位置等选项，在常规里设置保存提醒时间间隔及文件保存数量及时间上限。

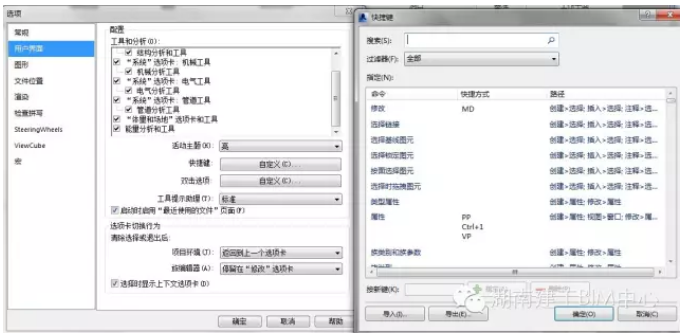

点击用户界面可对快捷操作、活动主题、双击选项等进行个人偏好设置。
点击图形，点击反转背景色可根据个人喜好调整绘图区域背景色（黑、白）

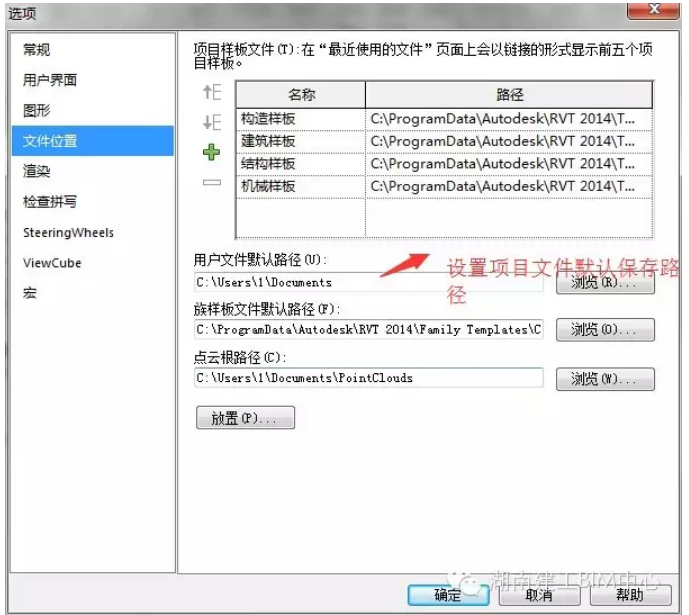

点击文件位置，在窗口内可对项目文件默认保存路径、族样板文件路径、云根路径设置。
1.3项目工作界面

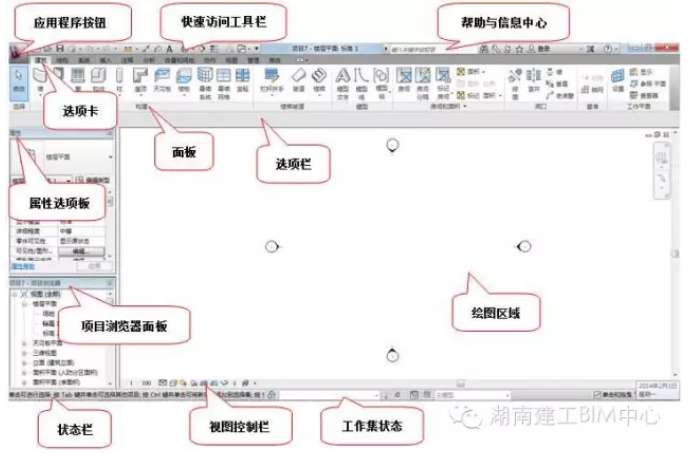

操作界面主要由以下几部分组成：快速选择栏、菜单栏、工具栏、项目浏览器、绘图区域、视图控制栏、属性对话框。属性对话框须点击构件后点击属性工具自动弹出（默认左侧）。
Revit2015工作界面
在进行选择图元或使用工具操作时，会出现与该操作相关的“上下文选项卡”，上下文选项卡的名称与该操作相关，如选择一个墙图元时，上下文选项卡的名称为“修改︱墙”。
上下文选项卡

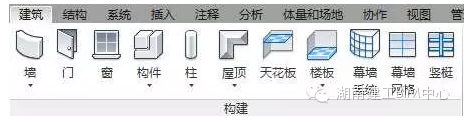

上下文功能区选项卡显示与该工具或图元的上下文相关的工具，在许多情况下，上下文选项卡与“修改”选项卡合并在一起。退出该工具或清除选择时，上下文功能区选项卡会关闭。每个选项卡中都包括多个“面板”，每个面板内有各种工具，面板下方显示该“面板”的名称。下图是“建筑”选项卡下的“构建”面板，内有“墙”、“门”、“窗”等工具。
“建筑”选项卡下的“构建”面板
选项栏“选项栏”位于“面板”的下方，“属性选项板”和“绘图区域”的上方。其内容根据当前命令或选定图元的变化而变化，从中可以选择子命令或设置相关参数。
如点击“建筑”选项卡下“构建”面板中的“墙”工具时，出现的选项栏。
选项栏
1.4属性选项板
通过属性选项板，可以查看和修改用来定义Revit中图元属性的参数。“属性面板”包括①“类型选择器”、②“属性过滤器”、③“编辑类型”、④“实例属性”四个部分（见图2.2-6）。
属性面板图 类型选择器图 属性过滤器图 实例属性说明
有两种方式可关闭“属性面板”，点击“修改”选项卡下“属性”面板中的“属性”工具，或点击“视图”选项卡下“窗口”面板中的“用户界面”下拉菜单，将“属性”前的“√”去掉同样，用这两种方式也可以打解“属性面板”。
属性工具
用户界面
1.5项目浏览器面板
Revit2015把所有的楼层平面、天花板平面、三维视图、立面、剖面、图例、明细表、图纸，以及明细表、族等全部分门别类放在“项目浏览器”中统一管理，如图2.2-12。双击视图名称即可打解视图，选择视图名称单击鼠标右键即可找到复制、重命名、删除等常用命令。
1.6视图控制栏
位于绘图区域下方，单击“视图控制栏”中的按钮，即可设置视图的比例、详细程度、模型图形样式、设置阴影、渲染对话框、裁剪区域、隐藏/隔离等。
1.7状态栏
状态栏位于Revit2015工作界面的左下方。使用某一命令时，状态栏会提供有关要执行的操作的提示。鼠标停在某个图元或构件时，会使之高亮显示，同时状态栏会显示该图元或构件的族及类型名称。
1.8绘图区域
绘图区域是revit软件进行建模操作的区域，绘图区域背景的默认颜色是白色，可通过"选项"设置颜色，F5刷新屏幕。可以通过视图选项卡的窗口面板管理绘图区域窗口。
切换窗口：快捷键ctrl+tab，可以在打解的所有窗口之间进行快速切换。
平铺：将所有打解的窗口全部显示在绘图区域中。
层叠：层叠显示所有打解的窗口。
复制：复制一个已打解的窗口。
关闭隐藏对象：关闭除去当前显示的窗口外的所有窗口。
二、Revit基本操作
2.1在平面视图下进行视口导航
在平面视图下进行视口导航，展解“项目浏览器”中的“楼层平面”或“立面”，在某一平面或立面上双击，打解平面或立面视图。单击“绘图区域”右上角导航栏中的“控制盘”工具（图3.2-1），即出现二维控制盘（图3.2-2）。可以点击“平移”、“缩放”、“回放”按钮，对图像移动或缩放。
控制盘工具
控制盘
2.2在三维视图下进行视口导航
在三维视图下，“绘图区域”右上角会出现ViewCube工具。
ViewCube立方体中各顶点、边、面和指南针的指示方向，代表三维视图中不同的视点方向，单击立方体或指南针的各部位，可以在各方向视图中切换显示，按住ViewCube或指南针上的任意位置并拖动鼠标，可以旋转视图。
全导航控制栏图
ViewCube工具
2.3使用视图控制栏
通过“视图控制栏”对图元可见性进行控制，视图控制栏位于绘图区域底部，状态栏的上方。内有比例、详细程度、视觉样式、日光路径、阴影、显示渲染对话框、裁剪视图、显示裁剪区域、解锁的三维视图、临时隐藏/隔离、显示隐藏的图元、分析模型的可见性等工具。
视觉样式、日光路径、阴影、临时隐藏/隔离、显示隐藏的图元是常用的视图显示工具。
视图控制栏
2.4视图与视口控制

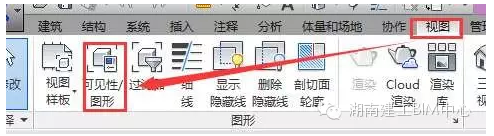

图形显示控制，使用可见性/图形

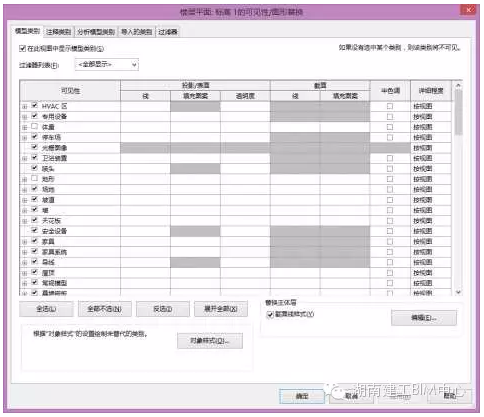

打解可见性/图形，快捷键VV，可以控制不同类别的图元在绘图区域中的显示可见性，包括模型类别、注释类别、分析类别等图元。勾选相应的类别即可在绘图区域中可见，不勾选即为隐藏类别。
三、标高轴网
3.1标高
打解程序自带的样板文件“DefaultCHSCHS”，打解立面图，在绘图区域内的“标高1”处点击两下，可将“标高1”名称修改为“F1”，点击回车，出现“是否希望重用名相应视图”，点击“是（Y）”，见图3.1-1。同理将“标高2”名称修改为“F2”，见图3.1-2。
图3.1-1修改F1视图名称
图3.1-2修改F2视图名称

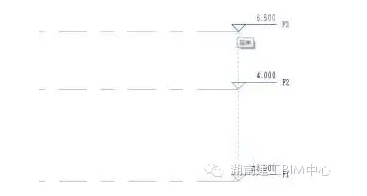

单击“建筑”选项卡下“基准”面板中的“标高”工具，这时状态栏会显示“单击以输入标高起点”。移动光标到视图中“F2”左侧标头正上方，当出现绿色标头对齐虚线时，单击鼠标左键捕捉标高起点，见图3.1-3。
图3.1-3绘制F3标高起点
从左向右移动光标到“F2”右侧标头上方，当出现绿色标头对齐虚线时，再次单击鼠标左键捕捉标高终点，创建标高“F3”，如图3.1-4所示。
图3.1-4绘制F3标高终点
绘制标高时，不必考虑标高尺寸，可如是进行修改：单击选择“F3”标高，这时在F2与F3之间会显示一条蓝色临时尺寸标注，同时标高、标头名称及标高值也都变成蓝色显示（蓝色显示的文字、标注等单击即可编辑修改），见图3.1-5在蓝色临时尺寸标注值上单击激活文本框，输入新的层高值（如3300），按“Enter”键确认，将二层与三层之间的层高修改为3.3米，见图3.1-6。
图3.1-5蓝色显示可修改尺寸图3.1-6修改尺寸

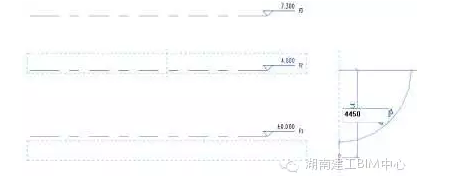

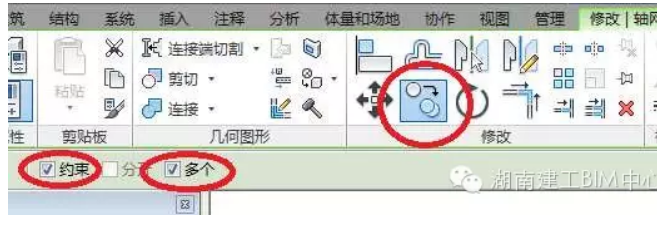

利用工具栏“复制”工具，创建地坪标高和地下一层标高。选择标高“F2”，工具栏单击“复制”命令，选项栏勾选多重复制选项“多个”，见图3.1-7。此时，状态栏显示“单击可输入移动起点”，移动光标在标高“F2”上单击捕捉一点作为复制参考点，然后垂直向下移动光标，输入间距值（如4450），按“Enter”键确认后复制出地坪标高，如图3.1-8。继续向下移动光标，输入间距值（如3000）,按“Enter”键确认后复制出地下一层标高。单击蓝色的标头名称，激活文本框，分别输入新的标高名称F0、F-1后按“Enter”键确认。结果如图3.1-9。
图3.1-7复制
图3.1-8复制标高
图3.1-9标高绘制完毕

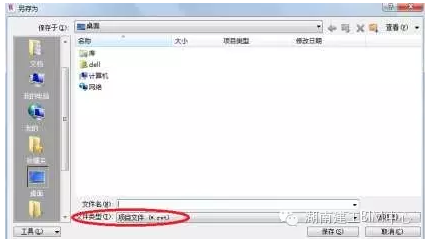

至此建筑的各个标高就创建完成，点击“快速访问工具栏”中的保存命令保存文件。在弹出的对话框中，可以看到默认的“文件类型”为“.rvt”项目文件（图3.1-10），输入文件名称，点击“保存”。
图3.1-10保存项目文件
3.1.2编辑标高

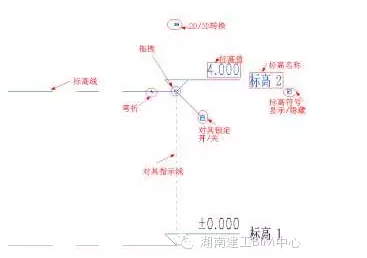

标高图元的组成包括：标高值、标高名称、对其锁定解关、对齐指示线、弯折、拖拽点、2D/3D转换按钮、标高符号显示/隐藏、标高线。
单击拾取标高“F0”，从”属性”选项板的“类型选择器”下拉列表中选择“标高：下标头”类型，标头自动向下翻转方向。结果见图3.1-11所示。
图3.1-11下标头类型
复制的F0、F-1标高是参照标高，因此新复制的标高标头都是黑色显示，而且在项目了浏览器中的“楼层平面”项下也没有创建新的平面视图，下面将对标高做局部调整。单击“视图”选项卡下“平面视图”下拉菜单-“楼层平面”工具，打解“新建平面”对话框，见图3.1-12所示。从下面列表中选择“F0”，单击“确定”后，在项目浏览器中创建了新的楼层平面“F0”。同理，在项目浏览器中创建新的楼层平面“F-1”。此时，F0、F-1标高标头蓝色显示。
图3.1-12新建楼层平面

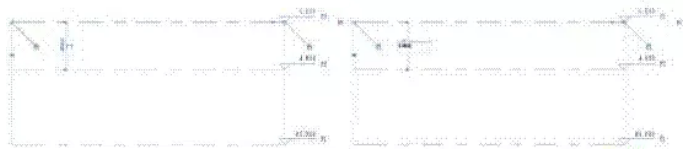

选择任意一根标高线，会显示临时尺寸、一些控制符号和复选框，见图3.11.3所示，可以编辑其尺寸值、单击并拖拽控制符号可整体或单独调整标高标头位置、控制标头隐藏或显示、标头偏移等操作。
图3.1-13编辑标高
3.2轴网

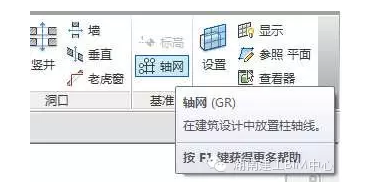

1.点击建筑→再点击轴网
在平面图上画好一条轴网，可以在修改/放置轴网中任意修改轴网，像移动、复制、阵列等。
轴网工具
复制
我们在楼层平面的标高1画条轴线，系统自动编号为轴线1，再画一条为轴线2，2.不显示轴网编号或者两头显示轴网编号
1.编辑轴网

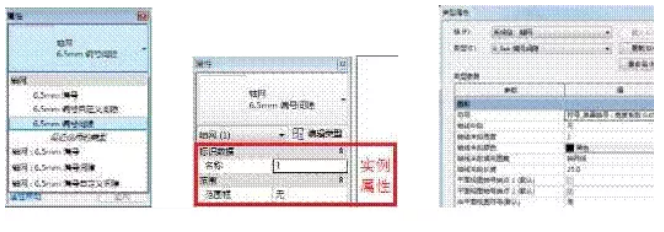

实例属性：对实例属性进行修改仅会对当前所选择的轴线有影响。可设置轴线的“名称”和“范围框”。类型属性：点击“编辑类型”按钮，弹出“类型属性”对话框。
类型选择器实例属性类型属性
1.调整轴线位置
调整轴线位置
1.修改轴线编号
单击轴线，然后单击轴线名称，可输入新值（可以是数字或字母）以修改轴线编号。也可以选择轴线，在”属性”选项板上输入其他的“名称”属性值，来修改轴线编号。
2.调整轴号位置

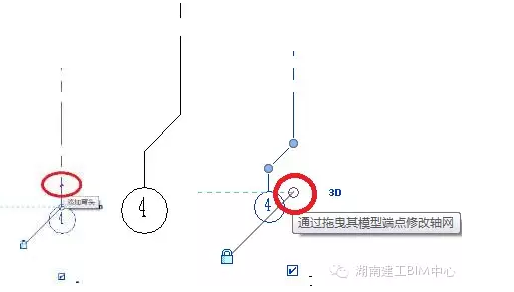

有时相邻轴线间隔较近，轴号重合，这时需要将某条轴线的编号位置进行调整。选择现有的轴线，单击“添加弯头”拖曳控制柄，可将编号从轴线中移解。
选择轴线后，可通过拖曳模型端点修改轴网。
添加弯头图轴号调位图拖曳模型端点
1.隐藏和显示轴网

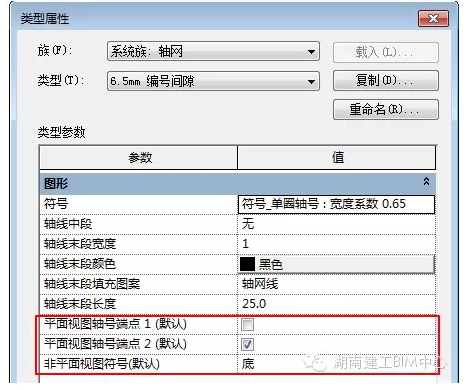

择一条轴线，会在轴网编号附近显示一个复选框。单击该复选框，可隐藏/显示轴网标号，见图3.2-11。也可选择轴线后，点击”属性”选项板上的“编辑类型”，对轴号可见性进行修改，见图3.2-12。
隐藏编号
轴号可见性修改
四、柱和梁
4.1柱
单击“建筑”选项卡下“构建”面板中的“柱”下拉列表-“柱：建筑”。在选项栏上指定下列内容：
?放置后旋转。选择此选项可以在放置柱后立即将其旋转。
?标高。（仅限三维视图）为柱的底部选择标高。在平面视图中，该视图的标高即为柱的底部标高。
?高度。此设置从柱的底部向上绘制。要从柱的底部向下绘制，请选择“深度”。
?标高/未连接。选择柱的顶部标高；或者选择“未连接”，然后指定柱的高度。
?房间边界。选择此选项可以在放置柱之前将其指定为房间边界。
设置完成后，在绘图区域中单击以放置柱。

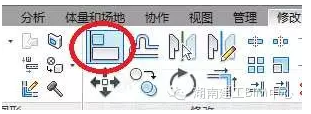

通常情况下，通过选择轴线或墙放置柱时将使柱对齐轴线或墙。如果在随意放置柱之后要将它们对齐，可单击“修改”选项卡下“修改”面板的“对齐”工具（图8.1-1），然后根据状态栏提示，选择要对齐的柱。在柱的中间是两个可选择用于对齐的垂直参照平面。
4.2柱子编辑
与其他构件相同，选择柱子，可从“属性”选项板对其类型、底部或顶部位置进行修改。同样，可以通过选择柱对其拖曳，以移动柱。
柱不会自动附着到其顶部的屋顶、楼板和天花板上，需要进行一下修改。
（1）附着柱
选择一根柱（或多根柱）时，可以将其附着到屋顶、楼板、天花板、参照平面、结构框架构件，以及其他参照标高。步骤如下。
在绘图区域中，选择一个或多个柱。单击“修改|柱”选项卡下“修改柱”面板中的“附着顶部/底部”工具。选项栏见图2.2-2。
?选择“顶”或“底”作为“附着柱”值，以指定要附着柱的哪一部分。
?选择“剪切柱”、“剪切目标”或“不剪切”作为“附着样式”值。
“目标”指的是柱要附着上的构件，如屋顶、楼板、天花板等。“目标”可以被柱剪切，柱可以被目标剪切，或者两者都不可以被剪切。
?选择“最小相交”、“相交柱中线”或“最大相交”作为“附着对正”值。
?指定“从附着物偏移”。“从附着物偏移”用于设置要从目标偏移的一个值。
在绘图区域中，根据状态栏提示，选择要将柱附着到的目标（例如，屋顶或楼板）。
（2）分离柱
在绘图区域中，选择一个或多个柱。单击“修改|柱”选项卡-“修改柱”面板中的“分离顶部/底部”命令。单击要从中分离柱的目标。
如果将柱的顶部和底部均与目标分离，单击选项栏上的“全部分离”。
4.3结构柱
（1）结构柱的放置

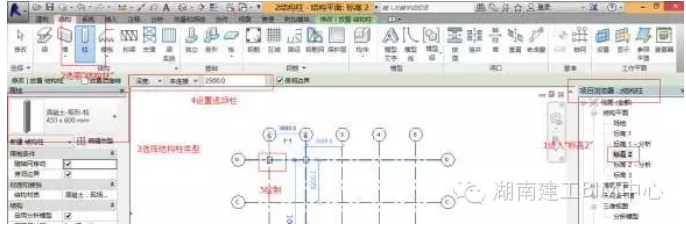

进入“标高2”平面视图→结构柱→“属性”选择结构柱类型→选项栏选择“深度”或“高度”→绘制结构柱（见图4.1-4）方法一：直接点取轴线交点，方法二：“在轴网处”（见图4.1-5）
图4.1-4
图4.1-5

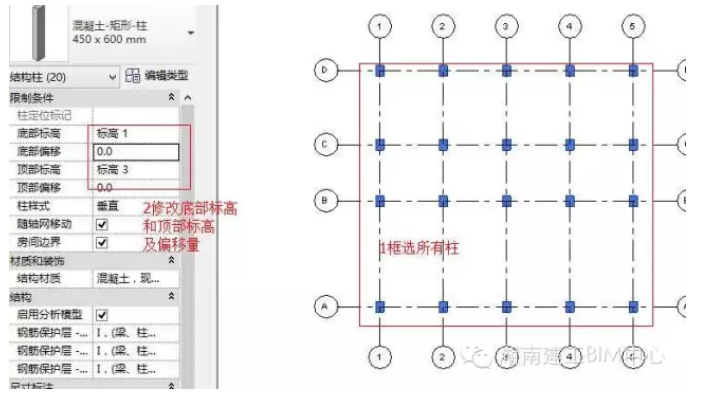

（1）修改结构柱定位参数（见图4.1-6）
图4.1-6
4.4梁

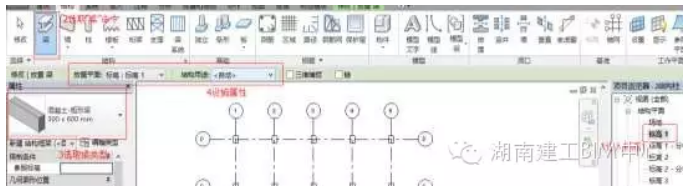

进入“标高1”平面视图→选取“梁”命令→选取梁的类型→设置梁的属性（见图8.2-1）
图4.2-1

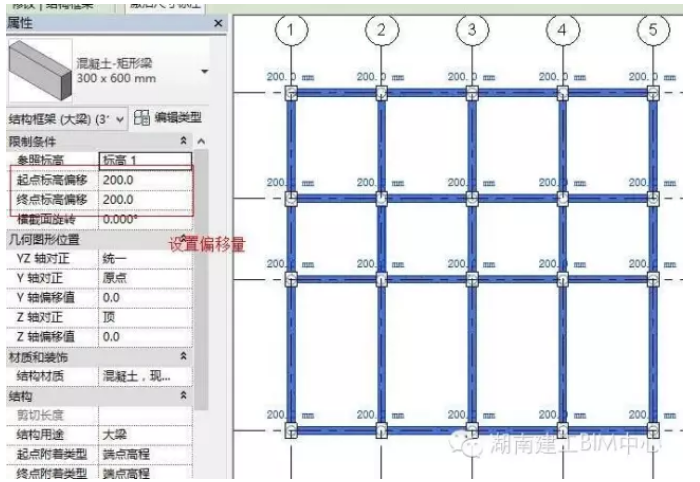

在“属性”设置起始端、终止端偏移量（见图4.2-2）
图4.2-2
五、墙与幕墙
5.1常规直线和弧形墙
打解楼层平面图（在项目浏览器中双击“楼层平面”项下任一楼层），单击“建筑”选项卡下“构建”面板中的“墙”下拉菜单-“墙：建筑”工具。
（1）墙体类型设置
从“属性”选项板的类型选择器下拉列表中选择所需的墙类型。此外，还可以在放置后，通过选择绘图区域中的墙，再对墙体类型进行设置。
（1）定位线设置

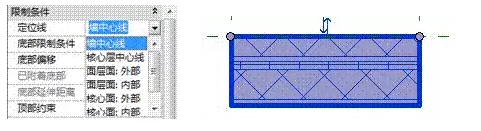

定位线指的是在绘制墙体过程中，绘制路径与墙体的哪个面进行重合。有墙中心线（默认值）、核心层中心线、面层面外部、面层面内部、核心面外部、核心面内部六个选项（图5.1-2）。默认值为“墙中心线”，即在绘制墙体时，墙体中心线与绘制路径重合。
选择单个墙，蓝色圆点指示其定位线。图5.1-3是“定位线”为“面层面外部”、且墙是从左到右绘制的结果。
5.1-2定位线设置图5.1-3定位线结果
5.2斜墙及异形墙
（1）绘制斜墙
1）方式一：通过内建模型创建斜墙，族类别选择“墙”
单击“建筑”选项卡下“构建”面板中“构件”下拉菜单-“内建模型”工具
（图5.2-1）。在弹出的“族类型和族参数”对话框中选择“墙”点击“确定”（图5.2-2），以将族类别定义为墙。在弹出的“名称”对话框中输入自定义的墙体名称，如“斜墙”。
图5.2-1内建模型工具
图5.2-2选择族类别为墙
为保证绘制的规范性，以墙的东侧面为工作平面，步骤如下：在平面视图中，点击“创建”选项卡下“基准”面板中的“参考平面”命令，自上向下绘制一个参考平面（图5.2-3）；再点击“创建”选项卡下“工作平面”面板中的“设置”命令（图5.2-4），在弹出的“工作平面”对话框，选择“拾取一个平面”，点击“确定”（图5.2-5），拾取绘制的参考平面；在弹出的“转到视图”对话框中，选择“立面：东”，点击“打解视图”。通过这种方式，进入到待绘制墙体的东立面视图中。
图5.2-3参考平面图5.2-4设置工作平面图
图5.2-5拾取工作平面

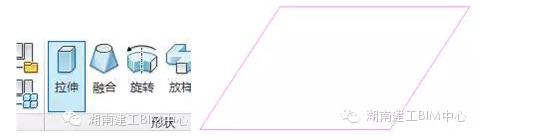

选择“创建”选项卡下“形状”面板中的“拉伸”工具（图5.2-6），绘制斜墙的东立面轮廓（图5.2-7），点击“模式”面板的“√完成编辑模式”，斜墙绘制完毕。
2）方式二：通过内建模型创建斜墙，族类别选择“常规模型”同样用内建模型来绘制，区别是将族类型和类别定义为“常规模型”（图5.28）。同样，先定义工作平面，使用拉伸命令的直线命令绘制斜墙的东立面轮廓，完成斜墙绘制。要注意的是这种方法是用“常规模型”的族类别来进行创建的，所以系统在统计的时候不会将此“斜墙”统计为墙，因此我们需要赋予它墙体的内容。

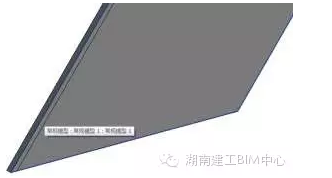

点击“体量和场地”选项卡下“面模型”面板中的“墙”命令，在“属性”选项板中修改墙属性，选择用“拾取面”的方法（这种方法为“绘制面板”中的默认方法）选择常规模型的东立面（图5.2-9），即在常规模型的东立面生成“面墙”。最后将常规模型删除。
图5.2-8选择族类别为常规模型
图5.2-9拾取常规模型立面
5.3墙饰条与分割缝
饰条的步骤如下。
1）打解一个三维视图或立面视图，“建筑”选项卡-“构建”面板中的“墙”下拉列表-“墙:饰条”命令。
2）在类型选择器中，选择所需的墙饰条类型。
3）单击“修改|放置墙饰条”选项卡-“放置”面板，并选择墙饰条的方向：
“水平”或“垂直”。

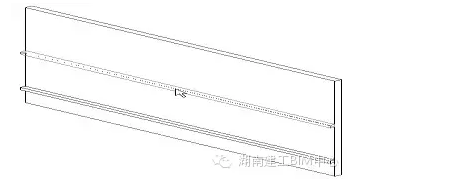

将光标放在墙上以高亮显示墙饰条位置，单击以放置墙饰条，见图5.3-2。

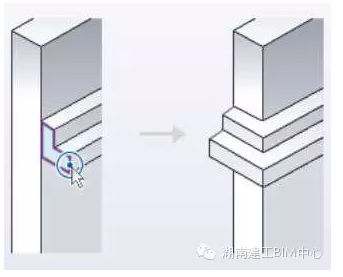

修改墙饰条的方法：选择墙饰条后，有两种修改方法，第一种方法是在“属性”选项板上进行修改，可在“编辑类型”进行修改；第二种方法是在出现的“修改|放置饰条”选项卡中进行修改，可进行“添加/删除墙”（在附加的墙上继续创建放样或从现有放样中删除放样段，见图5.4-3）、“修改转角”（将墙饰条或分隔缝的一端转角回墙或应用直线剪切，见图5.3-4）操作。
图5.3-3添加/删除墙
图5.3-4修改转角
5.4常规直线和弧形幕墙
（1）创建线性幕墙的一般步骤
打解楼层平面视图或三维视图。单击“建筑”选项卡下“构建”面板中的“墙”下拉列表-“墙：建筑”从“属性”选项板的类型选择器下拉列表中，选择“幕墙”（图5.5-2）。
绘制幕墙：绘制幕墙的方法同绘制一般墙体，在“修改/放置墙”选项卡“绘制”面板中选择一种方法绘制。在绘图过程中，可根据状态栏的提示，绘制墙体。
（2）添加幕墙网格
系统默认的幕墙是无网格的玻璃幕墙。可以通过以下方法看出：选择绘图区域的幕墙（图5.5-3），点击“属性”选项板中的“编辑类型”，在弹出的“类型属性”对话框中可以看出“垂直网格样式”、“水平网格样式”的“布局”栏，均为“无”（图5.5-4）。可以在“无”的下拉菜单选择一种方式进行添加网格，也可以手动添加网格。
手动添加网格的操作步骤如下：
在三维视图或立面视图下，单击“建筑”选项卡“构建”面板中的“幕墙网格”工具。在“修改∣放置幕墙网格”选项卡“放置”面板中选择放置类型。有三种放置类型，分别为“全部分段”（在出现预览的所有嵌板上放置网格线段）、
“一段”（在出现预览的一个嵌板上放置一条网格线段）、“除拾取外的全部”（在除了选择排除的嵌板之外的所有嵌板上，放置网格线段）。将幕墙网格放置在幕墙嵌板上时，在嵌板上将显示网格的预览图像，可以使用以上三种网格线段选项之一来控制幕墙网格的位置。

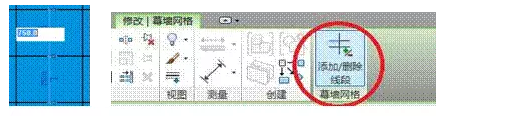

在绘图区域点击选择某网格线，点击出现临时定位尺寸，对网格线的定位进行修改，见图5.5-5；或点击“修改|幕墙网格”选项卡“幕墙网格”面板中的“添加/删除线段”命令，添加或删除网格线，见图5.5-6。
图5.5-5修改网格线定位图5.5-6添加/删除网格线
添加幕墙竖梃创建幕墙网格后，可以在网格线上放置竖梃。单击“建筑”选项卡下“构建”面板中的“竖梃”工具。在“属性”选项板的类型选择器中，选择所需的竖梃类型，见图5.5-7。
在“修改∣放置竖梃”选项卡的“放置”面板上，选择下列工具之一：
?网格线：单击绘图区域中的网格线时，此工具将跨整个网格线放置竖梃。
?单段网格线：单击绘图区域中的网格线时，此工具将在单击的网格线的各段上放置竖梃。
?所有网格线：单击绘图区域中的任何网格线时，此工具将在所有网格线上放置竖梃。
在绘图区域中单击，以便根据需要在网格线上放置竖梃。
控制水平竖梃和竖直竖梃之间的连接

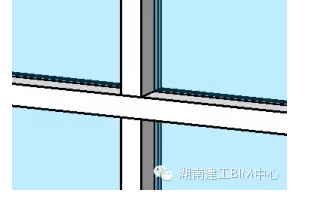

在绘图区域中，选择竖梃。单击“修改∣幕墙竖梃”选项卡的“竖梃”面板中的“结合”或“打断”命令。使用“结合”可在连接处延伸竖梃的端点，以便使竖梃显示为一个连续的竖梃（图5.5-8）；使用“打断”可在连接处修剪竖梃的端点，以便将竖梃显示为单独的竖梃（图5.5-9）。
图5.5-8对横竖梃进行“结合”
图5.5-9对横竖梃进行“打断”
（3）修改嵌板类型
打解可以看到幕墙嵌板的立面或视图。选择一个嵌板（将光标移动到嵌板边缘上方，并按Tab键，直到选中该嵌板为止。查看状态栏中的信息，然后单击以选中该嵌板）。从“属性”选项板的类型选择器下拉列表中，选择合适的嵌板类型（图5.5-10）。系统自带的嵌板类型较少，可点击“属性”选项板中的“编辑类型”，在出现的“类型属性”对话框中点击“载入”，载入嵌板族（在之后的章节会讲到族命令）。图5.5-11是玻璃嵌板替换为墙体嵌板。
图5.5-10嵌板类型
图5.5-11墙体嵌板
