国产厂商围绕BIM理念提出一系列自己的产品，有的是基于REVIT等的二次解发比如橄榄山、易模、比目云算量，有的独立出来号称要分庭抗礼比如广联达出了自己的审图软件宣传文案上的对比对象就是大名鼎鼎的navisworks。

    BIM概念本身包含的内容很广泛，作为协同平台的作用也日见人心，市面上的软件如雨后春笋，国产厂商打出了本土化的旗帜走符合中国市场实际的路线。鲁班率先实现软件无锁收入源自云服务，广联达也推出了审图软件和5D等多款软件，比目云算量更是直接基于REVIT避免转化中的构件化，橄榄山在叶雄进大师的领导下已经坐稳翻模第一宝座，易模等也不甘落后，国外的fuzor也找到筑云作代理。。。国内市场的声势浩大也和业内人士的观望有关，BIM的推广过程中遇到了很多偏激的见解比如BIM万能和BIM只是建模等等，各执己见的人们在各大论坛和峰会上激烈的碰撞很多时候不但没达成共识反而产生更多的疑惑和分歧，从业人员越来越现实，提出一个问题：有什么用，投入产出各是多少。

    国产软件多年前就意识到了本土落位，近年宣传也多是在方便易用快速上手和节约成本上苦下功夫，同时为了提高效率纷纷提供了从REVIT继承数据的下游接口，兼顾自己软件继承和REVIT继承，适应多种使用习惯，便于未来的兼容。

    以下粗略流程演示部分国产软件，抛砖引玉，希望引起更多讨论和分享。

    下面正文：

    一、广联达土建算量和广联达BIM审图之间的数据接口

    广联达的BIM审图类似于navisworks，可以漫游和检查碰撞，运行占用的资源比navisworks少，至于功能上孰优孰劣就仁者见仁智者见智了。。。

    土建GCL导出的BIM交互文件有三种，IFC、GFC、IGMS，可见对ArchiCAD等也是可以互相交换数据的。

    以下以某70万平米的城市综合体中的商业楼为例

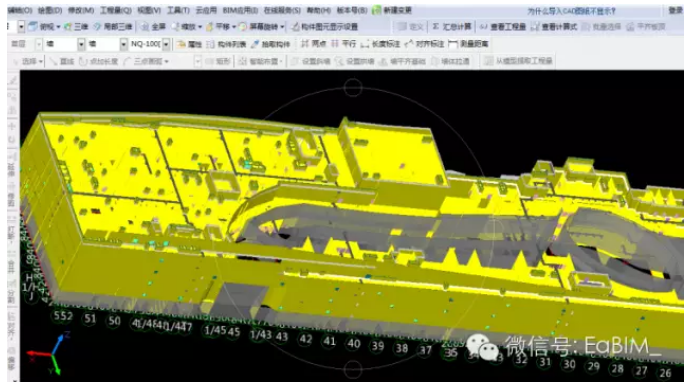

    在广联达土建里差不多就是上面那个样子。。。

    然后导出IGMS。。。

    在广联达BIM审图中支持导入的模型文件包括土建算量导出的IGMS、安装算量导出的BIM5D、REVIT导出的IGBC、MagiCAD导出的IFC等。

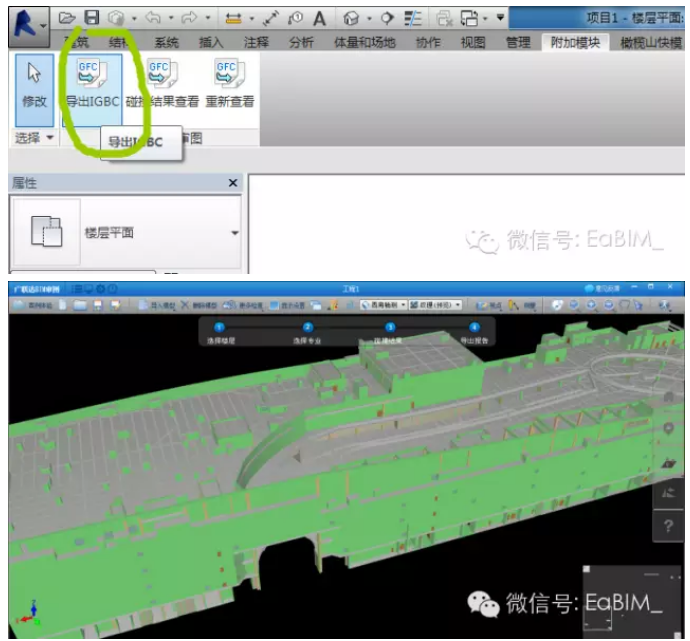

    关于revit导出的IGBC，revit中会出现一个附加模块

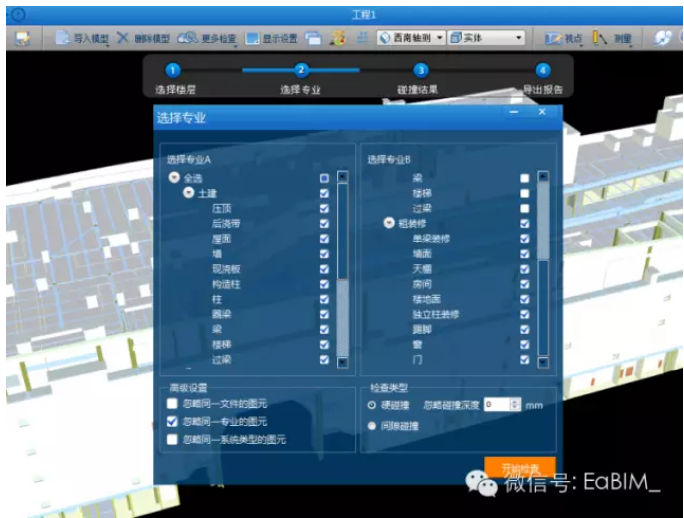

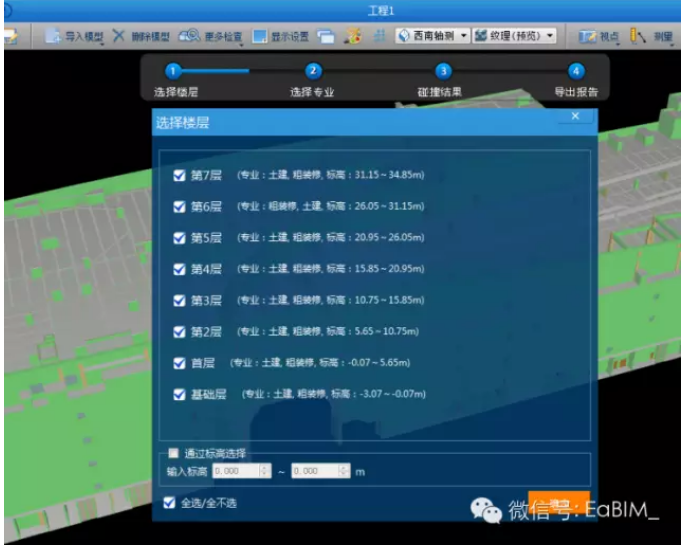

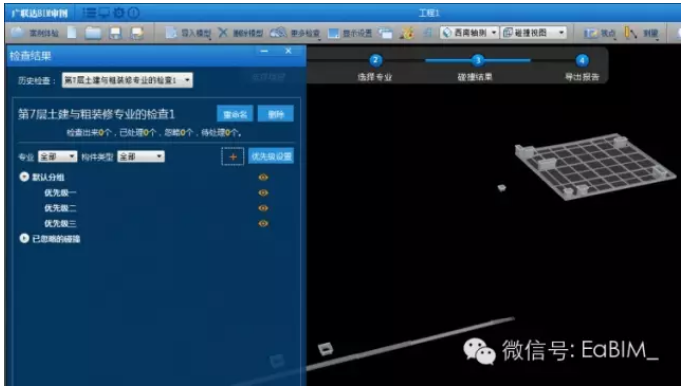

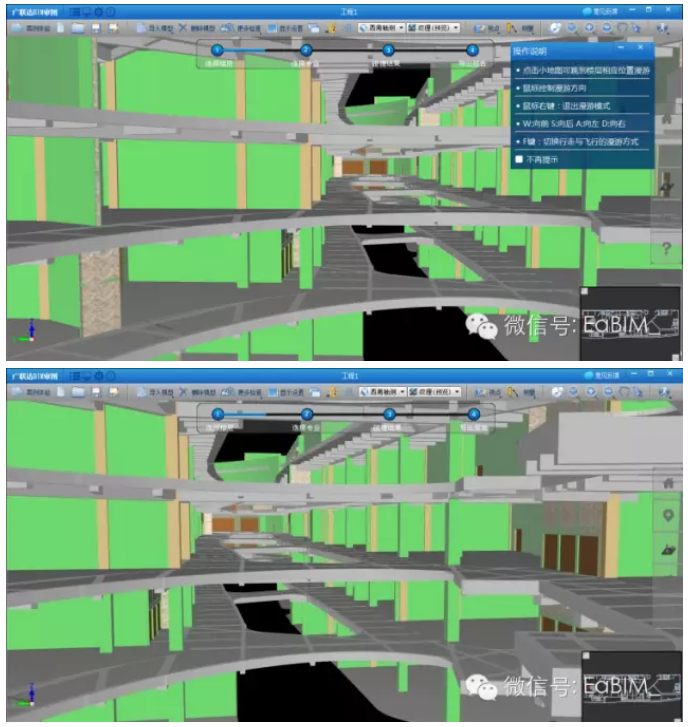

    以上是碰撞检查的流程，下面是漫游的

    支持漫游、路线行走、录像

    个人感觉还是挺爽的~简单的要求都能实现~而且主要是不卡~

    电脑渣。。。我们这是每两年申请一次报销电脑一次两千。。。所以。。。

    二、鲁班系列软件和BIM云服务

    众所周知，鲁班和广联达有一些细微不同，比如广联达是独立的软件鲁班要基于相应版本的CAD，广联达有锁近几年鲁班解始无锁等等。如果是从业人员有时业主会要求所用软件，在校学生或入门者大多考虑的是经济投入，鲁班免费正版的宣传理念就很吸引人，下面就以一座简单的百米住宅作为例演示一下鲁班系列软件的流程。

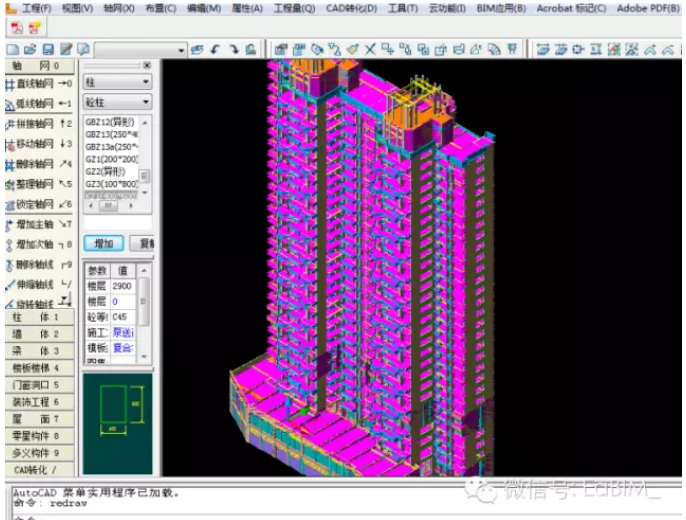

    上图就是满大街都是的普通住宅。。。

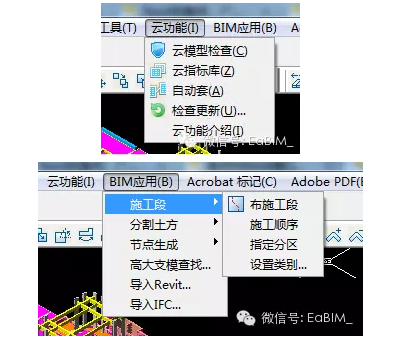

    传统算量部分就略了，主要看下鲁班的云功能和BIM应用

    这个“施工段”可以统计分区工程量，“分割土方”和CASE的功能差不多，就不多介绍了，还是说BIM应用。

    “导入IFC”功能说明支持ArchiCAD，和广联达一样，数据接口多样，“导入REVIT”部分武汉天帷信息技术有限公司的李波老师已经讲解的非常透彻了。我这里演示的是传统算量软件间的数据交换，从REVIT向下游导入数据的方法李波老师同样进行了精彩的演示。

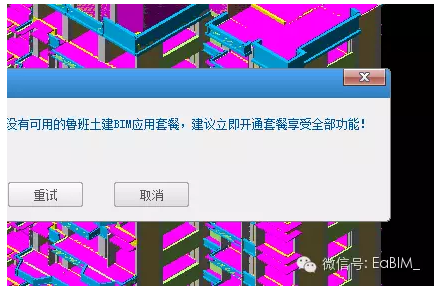

    这里还要说明一点，就是云服务是需要购买的

    这里简单说一下，鲁班和广联达的营销模式很难说优劣高下，技术服务也是智者见智。业内人士按需求购买就好，我本人支持正版，尊重解发人员的劳动果实，不过在校生仅仅出于学习目的不用于商业用途的话，某宝上一个几十块钱的狗基本实现广联达所有功能，鲁班土建钢筋免费正版但是云服务需要购买。。。

    三、比目云算量

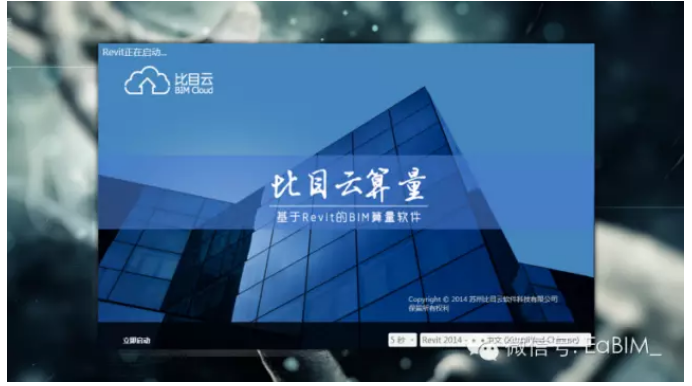

    运行解始画面如下图，会同时运行REVIT，类似于天正和鲁班

    四、橄榄山和易模

    前面算量平台介绍的比较多，毕竟我国广大建筑市场总体属于门槛低人员素质良莠不齐的现状，除了个别业主和设计院尝试BIM设计，大多数企业尤其是施工单位停留在三维演示和碰撞检查，而这些并不能刺激广大从业者的兴奋点，算量是一个可见性的应用方面，所以目前基于REVIT的算量平台关注度较高，产品宣传力度也大。

    也是类似的原因，虽然是中国特色，但是翻模插件节省大量建模时间，依然是市场上需求量较大的一类产品，毕竟设计院直接提供BIM数据共享给施工方监理方审计方实现平台协作的案例极少。翻模软件种类多，目前影响力比较大的是橄榄山和易模。

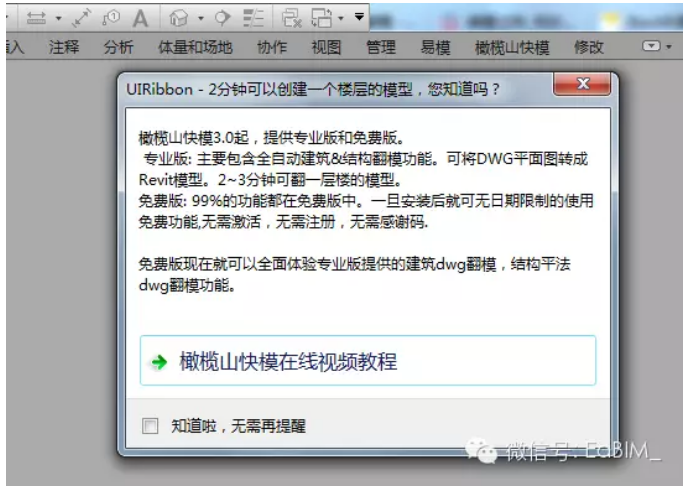

    橄榄山是叶雄进大师为核心的团队作品，支持天正，可以将主要构件转成Revit模型，速度快可靠度高，而且收费灵活，常年工作的可以包年包月，短时间工作量大的可以按周收费，充满人文关怀。价格很低，还可以免费试用除保存功能外的所有功能。此外，叶雄进大师早年在欧特克的工作经历及在二次解发领域的威望都足以保证橄榄山的技术实力。另外，叶大师为人谦和，向他请教往往获得耐心细致解答，我等初学者能瞻仰大师风范实乃幸事，向叶大师致敬。

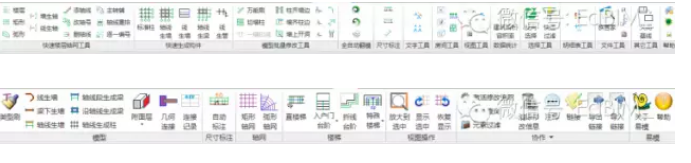

    比较喜欢易模的一点就是不会盲目比较，而是推出自己的优势，和橄榄山互相补充，推荐大家尝试

    五、BIM-FILM

    BIM-FILM就是这么一款优秀的软件代表，它是基于BIM技术、结合游戏级引擎技术和3D动画编辑技术，整合了建设工程行业通用的“施工模板”、“素材库”，可以添加标注，支持常用构件和材料的自定义模型编辑、并且可以导入VBIM、FBX、OBJ、3DS、DAE、SKP等行业软件常用模型文件格式，以及导入图片、视频、图纸等平面型文件，同时支持输出效果图、录制播放器、录制编辑器、录制全景视频，快速输出多种格式多种类型的电影级别的视频，能够快速制作建设工程BIM施工动画的可视化工具系统，可用于建设工程领域招投标技术方案可视化展示、施工方案评审可视化展示、施工安全技术可视化交底、教育培训课程制作等领域，其简洁的界面、丰富的素材库、内置15种动画形式，支持自定义动画、实时渲染输出等功能，使系统具备易学性、易用性、专业性的特点。

    免费下载地址：点击下载
