随着经济的发展和技术水平的提高，建筑幕墙从单一化、简单化向多元化、复杂化发展。建筑师们为追求独特的建筑效果，不再满足于规整，平淡的设计，而是天马行空，在实现其使用功能的前提下体现每栋建筑物的个性，各大体育场馆、机场和会展中心等大型公共建筑更是如此。
汕头海湾苏埃隧道南岸风塔
汕头滨海新城是具有国际视野的产业居住功能新区，南岸风塔采用比较现代的形构手法，通过对玻璃形体的扭转、变形，表达了海绵与丝绸的波纹和柔美的意向。通过体块的扭转、表皮的纹理的处理来形成一座像海浪一般丝绸一样的感觉，而且这种丝绸好像是从海面生产出来的，这里面体现一个是我们汕头是海上丝绸之路门户的标志性，另外也想通过动态的群体来表达潮汕文化在世界范围传播的影响力。
湖南建工BIM中心负责整个汕头苏埃隧道工程的全过程全专业BIM实施工作，秉承高效、精准、精益、安全施工的理念，在南岸风塔施工当中，我们预建立BIM模型，输出三维可视化图纸以及相应施工数据，保证施工生产的高效。
在实施过程当中，我们发现南岸风塔的设计、定位、下单以及安装和维修都需要建三维模型去完成，AutoCAD的三维功能满足不了这些需求，需要寻找更强大的三维建模软件。于是Rhinoceros(犀牛)软件走进了视野。
Rhinoceros犀牛软件是一款基于NURBS为主的三维建模软件。Rhinoceros所提供的曲面工具可以精确地制作所有用来作为渲染表现、动画、工程图、分析评估以及生产用的模型。
Grasshopper（简称GH）是一款在Rhino环境下运行的采用程序算法生成模型的插件，是目前设计类专业参数化设计方向的入门软件。与传统建模工具相比，GH的最大的特点是可以向计算机下达更加高级复杂的逻辑建模指令，使计算机根据拟定的算法自动生成模型结果。无论在建模速度还是在水平上较传统的工作模式，都有较大幅度的提升。
1.BIM深化模型创建流程分析
创建幕墙表皮模型→幕墙表皮优化→钢结构模型创建→幕墙骨架模型创建→幕墙型材创建→细部节点深化→玻璃板块深化→料单输出。
本工程全面应用GH，充分体现了参数化的高效性、精确性、全面性等优势。
2.幕墙表皮模型创建
幕墙表皮模型的来源有两种，其一是由建筑设计单位直接提供可供深化的建筑幕墙表皮，其二为根据设计院提供施工图纸或效果图等设计成果资料创建幕墙表皮模型。本工程的幕墙表皮文件是根据施工图纸进行参数化创建。创建的幕墙表皮仅作为定位和深化设计参照，为后期幕墙深化提供基础。

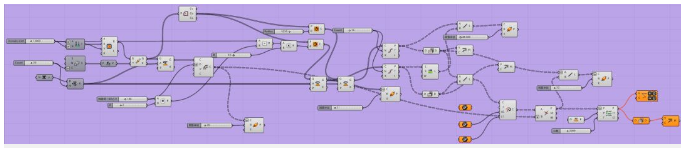

Grasshopper参数化节点
3.钢结构模型创建

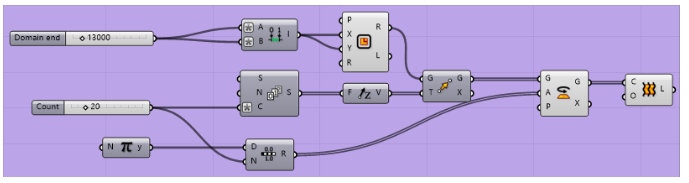

Grasshopper参数化自动生成模型

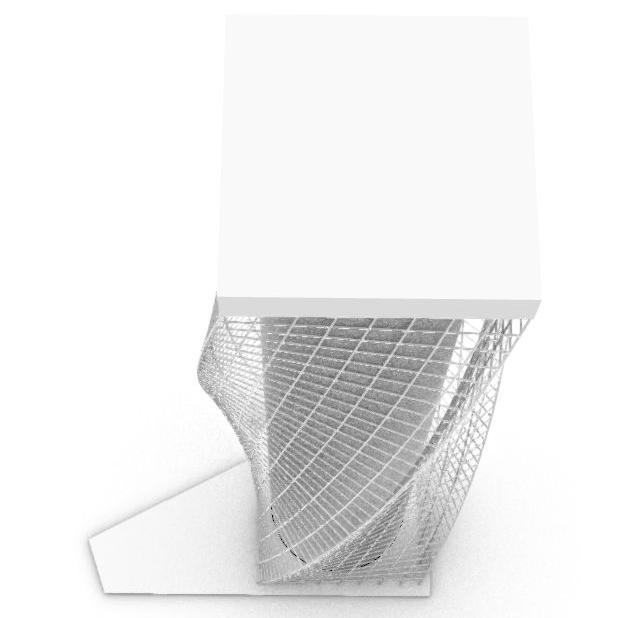

以幕墙表皮模型和相关空间参数为参照，根据钢结构施工图创建钢结构定位线三维模型，创建钢结构定位线的同时注意将不同型号钢材归入对应图层，以便于后期型材工程量统计。定位线创建完成后，直接根据定位线创建钢结构三维模型，并将模型归入对应图层，以便后期模型查找与修改。
4.幕墙骨架模型创建
幕墙骨架自动生成参数设置

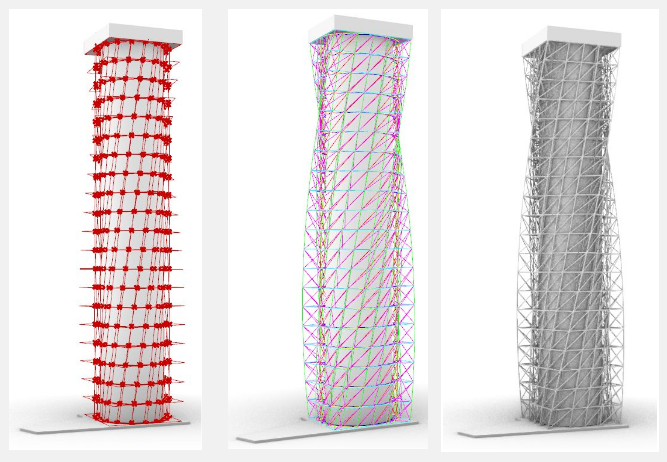

幕墙龙骨模型
幕墙模型创建过程中我们可以参数化建模和手动建模配合进行。全参模型就如同平台的搭建，需要一套完整并缜密的体系，很难再短时间内思考严密，在我们没有完整的参数化建模思路的时候可以部分参数化，尽可能的提高我们的建模效率。在BIM应用过程中，第一时间将模型准备高效的创建出来是第一要务。
工程中因为同层构件之间、不同层构件之间均具有规律性变化，我们可以采用参数化创建单一构件，然后利用参数化和手动建模功能进行同层与不同层之间构件的复制以快速完成幕墙骨架模型创建。
5.幕墙型材模型创建

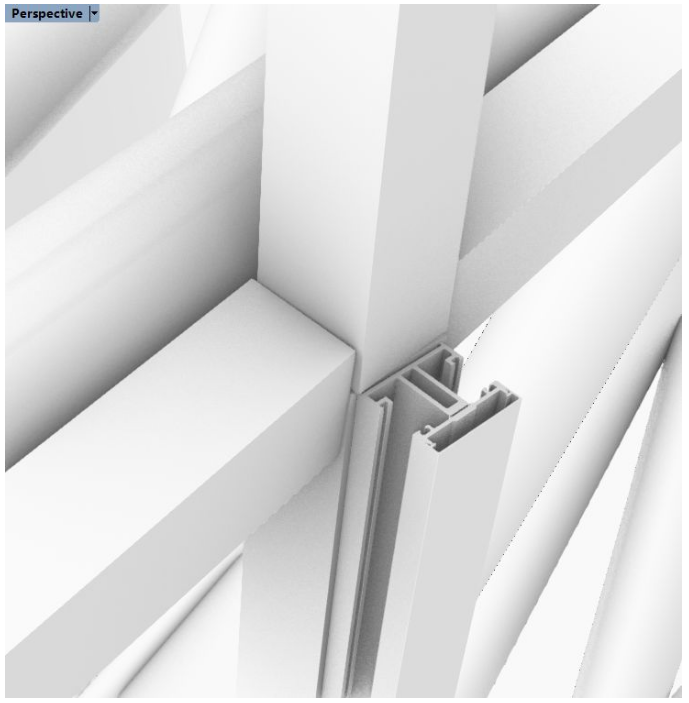

幕墙节点
幕墙型材依附于幕墙骨架，模型创建思路与骨架一致，唯一不同的就是型材截面和截面定位与幕墙表皮之间的定位关系。运用GH插件可以高效、精确、全面的创建型材三维模型，利于后期生产深化及出图工作。
6.玻璃板块深化及下料
玻璃幕墙项目中，玻璃的数量成百上千块，然而每块的玻璃尺寸又不一定相同，手工处理需要将每块玻璃的尺寸标出，然后工人生产，这样不仅耗时耗力而且容易造成人为的误差。运用GH插件可以高效准确识别分类相同板块并编号、统计、输出料单和生产图，在提升工作效率的同时确保了成果的准确性。

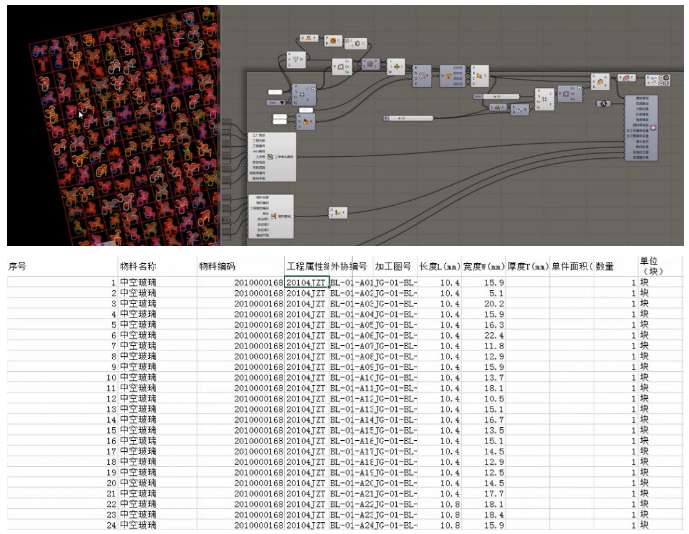

输出幕墙玻璃下料明细表
BIM不仅是一类软件，更是一种新的思维方式。建筑行业的发展趋势是信息化程度更高、更加透明化，未来的设计趋势将由二维走向三维，达到一个新的阶段。相信随着我国建筑行业的日趋成熟以及人们对建筑美学的更高追求，BIM软件的应用将成为主流，应用的空间将更大。
