1、单位介绍
中国三冶集团有限公司（简称中国三冶）是中国五矿集团公司（简称中国五矿）的下属企业，是中国冶金科工股份有限公司（简称中国中冶）的全资子公司。注册资本：人民币15亿元；公司类型：有限责任公司（法人独资）；经营形式：建筑、安装、制造、房地产；所处行业为：建筑业、房地产、装备制造业。
中国三冶始建于1948年是新中国创建的第一批国有大型综合性施工企业，近70年来为新中国的建设做出了不可磨灭的贡献，拥有建筑行业和冶金行业工程施工总承包双特级资质，建筑行业和冶金行业工程设计双甲级资质，为全国冶金系统培养输送了大批专业优秀人才，被誉为冶金建设的摇篮。
市场经济以来，中国三冶在冶金工程、建筑工程、市政工程、机场建设、公路交通、石油化工、电力工程、钢结构工程、机电设备安装及调试、炉窑工程、煤化工、有色金属、节能环保、非标准设备制作安装等行业中，已达到了专业化、优质化、高效化的国内领先水平。
中国三冶突出发展核心产业，培育企业核心竞争力，实现经济规模扩大和企业的创新提升式发展，使集团公司成为跨行业、跨地区、多元发展的具备EPC工程总承包和跨国项目运营能力的大型工程总承包运营服务商。
新时代，新征程，中国三冶将秉承央企的使命担当，深入践行中冶集团“做冶金建设国家队、基本建设主力军、新兴产业领跑者，长期坚持走高技术高质量发展之路”战略定位，锐意进取，激情勃发，高效实现客户的投资回报，构建稳固的全产业链共生格局，在高质量发展之路上迎风阔步，奋力前行！
2、项目介绍
五矿铂海苑项目位于辽宁省营口市，营口地处辽东半岛中枢，渤海东岸，大辽河入海口处，是东北重要的出海通道，是“一带一路”战略重要的交通节点之一，是环渤海经济圈以及东北亚地区最具发展竞争力的现代化港口城市。

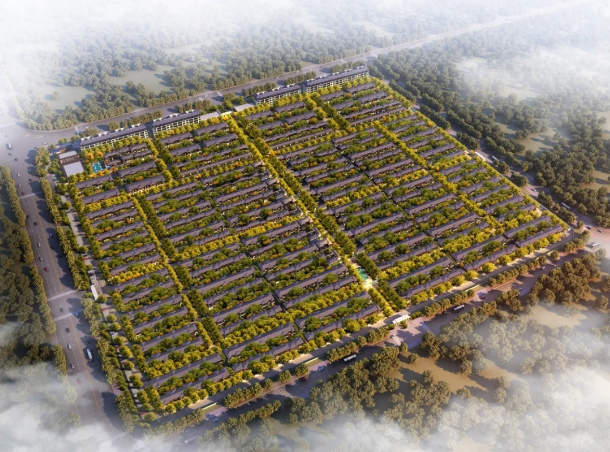

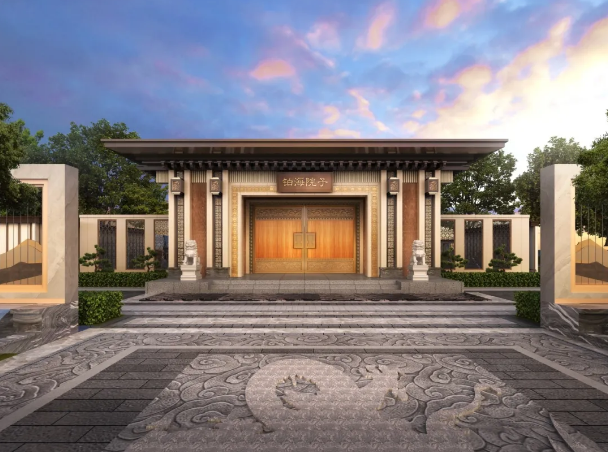

本项目由136栋中式别墅及4栋洋房组成，是营口市最大的高端别墅群，同时也是营口市唯一的中式风格庭院。该项目总占地面积25.8万m2，总建筑面积149307.01m2。
3、BIM技术应用点
（1）利用Revit进行模型搭建---减少错漏碰缺，排除图纸错误。
利用Revit快速创建可视化建筑、结构、机电、幕墙等相关模型，建模过程中排除了90%的施工图纸错误；利用三维模型与甲方、设计、监理、分包等单位进行沟通，更加直观、高效

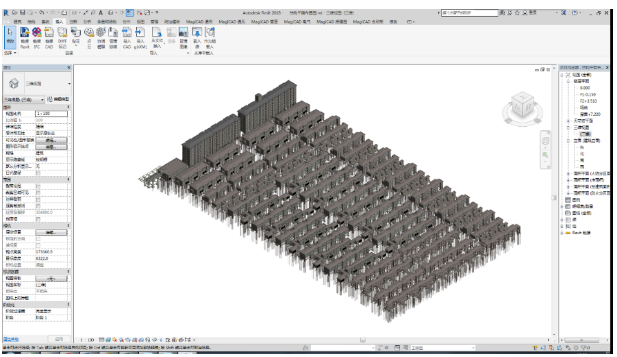

Revit结构模型整合
BIM5D模型整合

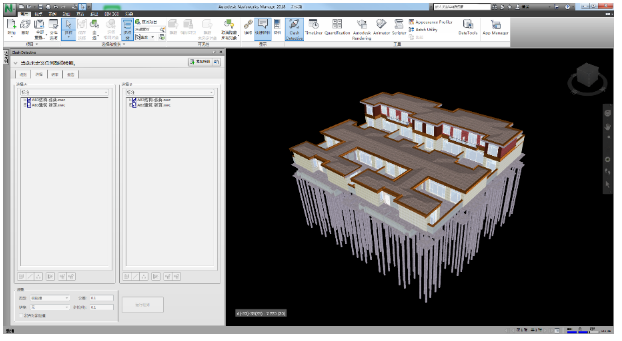

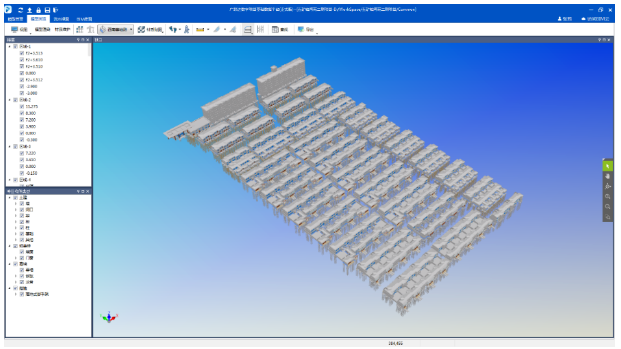

Navisworks模型整合
（2）二次结构深化设计---避免返工，节约成本、提高观感质量
通过自动生成预留洞口，避免后期大量解洞、封堵、修补等问题，避免返工，减少人员及资源浪费造成的经济损失，节约成本
经实测统计，与不进行砌体排布相比，通过砌体自动排布，材料节约3.5%，与二维砌体排布相比，效率大幅提高；
工程量提取迅速、精准，实现了材料的定点定量运输，避免了二次搬运，节省人工及材料运输损耗；
三维模型直观展示，提高了交底质量
填充墙布置图

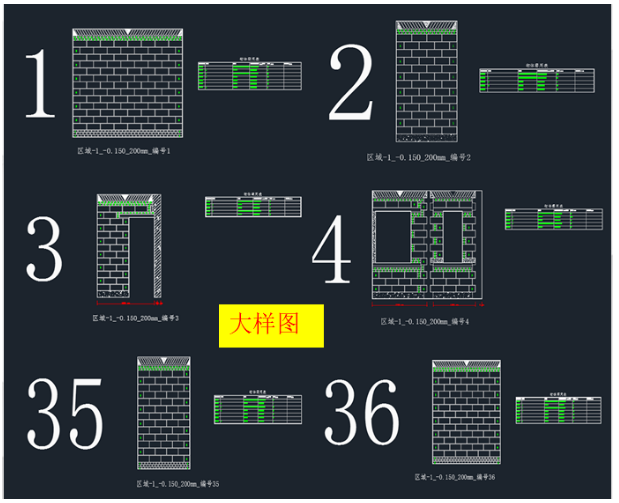

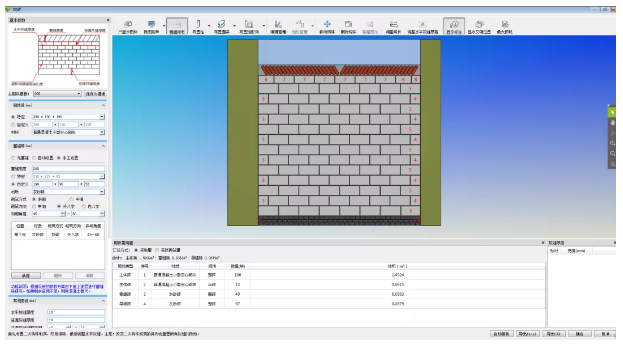

CAD手动调整后的排砖图
（3）模架优化---降低模板损耗、提高施工安全、提高交底质量
通过模板智能配模，避免了因班组操作水平导致的模板损耗，相比于传统的现场散拼，节约模板8%左右；
对模架体系的刚度、强度、稳定性进行校核，自动识别高支模并进行安全验算，提高了施工安全，避免因模架安全导致的安全事故；
生成三维模板脚手架搭设模型，直观展示，提高了技术安全交底质量

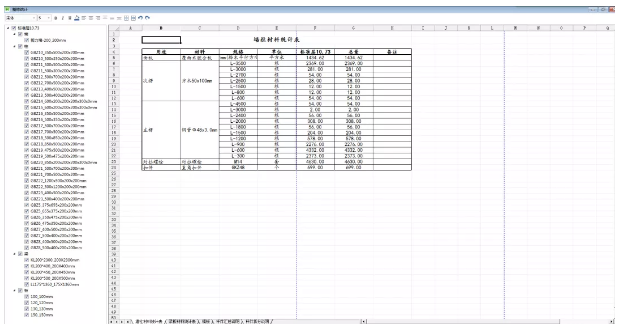

脚手架体系三维图及材料统计表

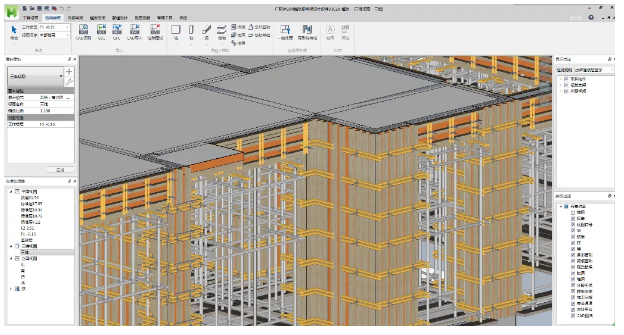

模板及支撑体系三维图及材料统计表
（4）机电深化设计---避免返工、节约工期、降低成本、提高施工质量
进行各专业间碰撞检查，将错碰及时消除，避免因返工造成的成本增加及进度拖延；
支吊架设计及验算，保证了施工安全，智能布置、生成材料清单，大大提升了工作效率；
通过管线优化，进行管线综合排布，避免返工的同时，确保了业主对净高的需求，提高了业主满意度

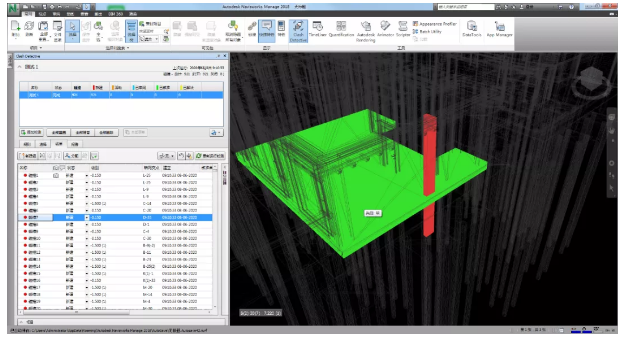

管线碰撞检查

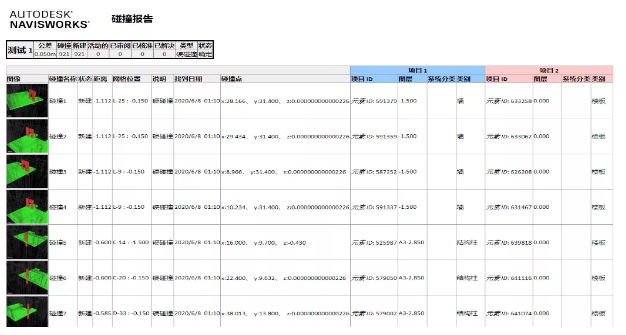

管线综合碰撞检查报告

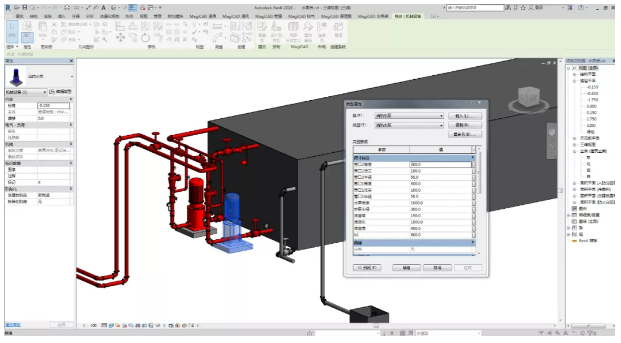

水泵房模型及设备信息展示
（5）施工组织模拟---避免二次搬运、降低成本

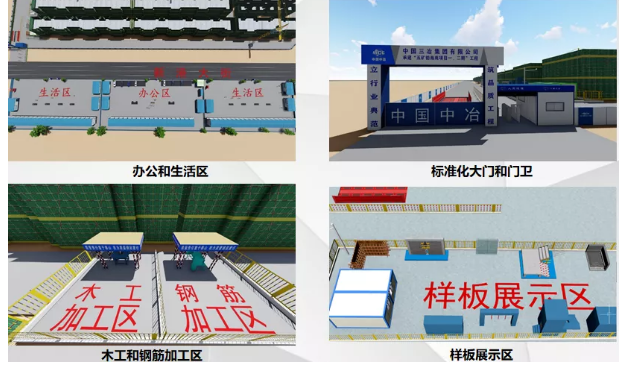

通过施工组织模拟，提高平面协调效率，避免材料和构件二次搬运或重复垂直运输，缩短物料运输时间

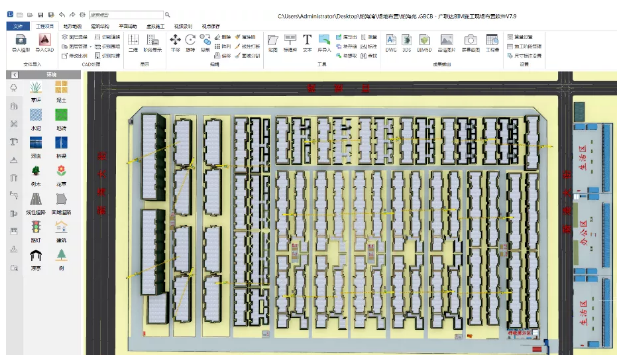

整体布置图
（6）BIM5D管理---提高精细化管理水平、提升项目协同管理水平
提升了项目的进度、技术、质量、安全、成本等的管控，协助管理人员有效决策和精细化管理。
4、下一步实施计划
（1）夯实BIM基础应用，形成技术总结，全公司范围推广。
（2）重点总结BIM5D进度管理、商务管理应用经验，提升项目进度、商务管控水平。
（3）培养、锻炼一批BIM人才。
