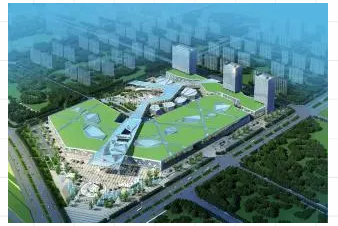

东海新水晶城位于连云港东海县，位于城北新区，占地面积452亩，其中，一期项目占地360亩，累计总建筑面积45万平方米，总投资30亿元。

    一、项目简介

    该项目的建成将促进东海水晶产业的提档升级，打造全国水晶珠宝行业中规模最大、档次最高的水晶商业航母，推动整个东海水晶市场,为连云港市重点工程和东海县重点重大项目。其中我司承建标段为1#馆室内装饰装修工程施工，共4层约16万㎡。

    二、施工难点

    1、中庭部位通长为弧线造型，其中还含有多个椭圆或不规则曲线曲面，跨度广，传统的二维图纸很难表达空间造型的几何关系。

    2、现场土建基层与原设计有多处偏差和变更，现场深化和放线定位等工作难度较大，材料准确下单较为不易。

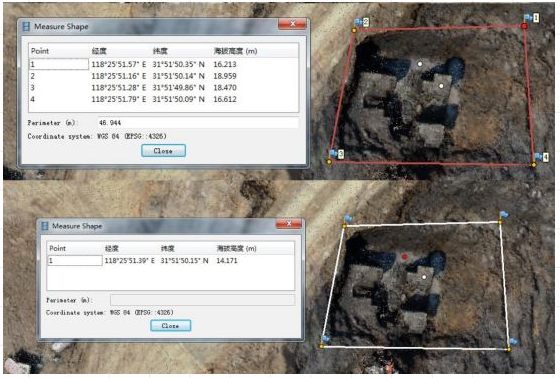

    3、现场无任何有效控制线或轴线等参考线，且因天气原因，地面长期潮湿泥泞，无法将BIM模型中的参照点线施放至一楼，需考虑高层放线。

    此外，项目团队还创建了全地形化模型，并建立了一个与其BIM流程一致的综合模型，其中，利用AECOsimBuildingDesigner和MicroStation进行逻辑建模，利用ProStructures和STAAD优化结构计算并缩短钢结构和混凝土设计周期，利用Navigator实现机电一体化并执行机电管道的碰撞检测。最终，项目团队圆满完成了设计工作。高效共享及协作项目团队能够轻松地与所有参与者共享信息，从而改善协作。

    三、现场BIM施工

    将BIM流程应用于整个项目过程中。团队成员使用ProjectWise现场更新信息并管理项目。借助应用程序的协作功能，项目团队可以通过数据接口从不同的软件收集、更新和管理关键信息。项目团队还利用可视化功能更好地设想最终结果并与制造单位共享这些模型，直接使用模型创建组件和详细的二维图纸。

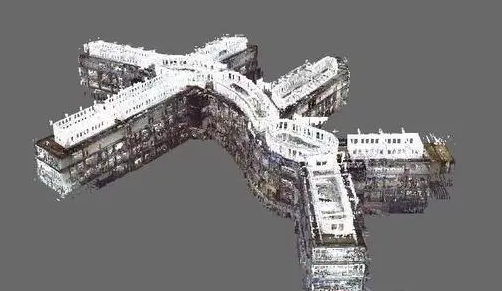

    1、查看现场，针对此大体量多层扫描作业制定扫描方案，优化扫描路线，以最优质量采集现场点云数据，得出现场真实点云模型。

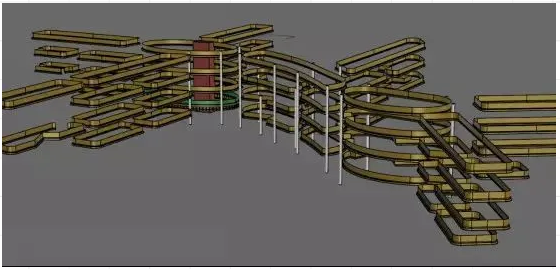

    2、依据设计图纸建立设计模型，完美体现设计要求。

    3、对13个中庭的设计模型分别在点云模型中模拟安装，碰撞调整。

    4、方案讨论。提供精确详致的BIM模型及现场碰撞数据信息，方便设计、总包、业主和项目部商讨确定深化方案，方便业主和总包现场及时了解现场情况，进行现场协调管理。

    四、解决问题总结

    此次施工的BIM技术运用中遇到了不少难题，其中最大的问题就是在如此大的施工区域中怎样保证施工的绝对精度，此间，我们BIM小组构思并尝试了多种方案，从中总结出了较好的解决方法，为公司在装饰行业BIM技术运用体系的完善又积累了不少新思路、好方法。
