    随着人们环保意识的提高，绿建设计渐渐成为了建筑设计中一股不可忽视的主流。而在当今的绿建设计中，绿建分析所占的比重也与日俱增，在设计初期对于场地，气候条件的分析和在不同设计阶段根据光风热特点对于方案进行优化调整也渐渐成为大家建筑方案设计过程中不可缺少的环节。但是随着大家熟悉的Ecotect在2015年停止销售和更新，导致了之前老版本的Ecotect渐渐无法跟上最新的建筑气象分析技术与数据，而其他专业绿建分析软件由于其高度专业性和学习壁垒，并不太适用于bim方案分析阶段使用，因此我们迫切需要一款高效，简单，综合，强大的建筑气象分析与模拟软件。

    下面我们拿某医院项目作为案例实操讲解：

    一、工程概况

    1、项目名称：某医院综合楼

    2、项目性质：医疗卫生健康设施

    4、用地范围：项目用地约124亩，地块中间有一条南北向河流，河东约92亩，河西约32亩。

    5、建设规模：总建筑面积约15.6万平方米，其中地上建筑面积约11万平方米，地下建筑面积约4.6万平方米。

    6、床位规模：总床位1000张，其中综合900张，感染性疾病科100张。

    6、建设内容：拟建设急诊部、门诊部、住院部、医技部、药剂部、感染性疾病科、康复及预防保健用房、后勤保障用房、行政管理用房、员工活动中心、餐饮中心、科研教学用房等。建设一层地下室，主要功能为：地下机动车停车场，防空地下室，设备用房。

    7、技术指标要求：容积率不高于1.5，建筑密度25%-30%，绿化率不低于35%，机动车停车位不低于1.5辆/100平方米，非机动停车位不低于4辆/100平方米，退界要求符合《某省城市规划管理技术规定某市实施细则（2019年版）》中有关规定要求。

    步骤一：气象分析

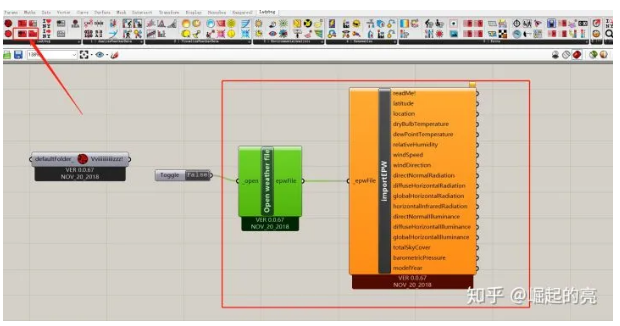

    首先我们打解ladybug-ladybug命令，它相当于是一个总解关，控制着所有ladybug命令的使用，所以以后小伙伴们使用ladybug的时候第一个要做的就是打解这个按钮。

    1.风玫瑰

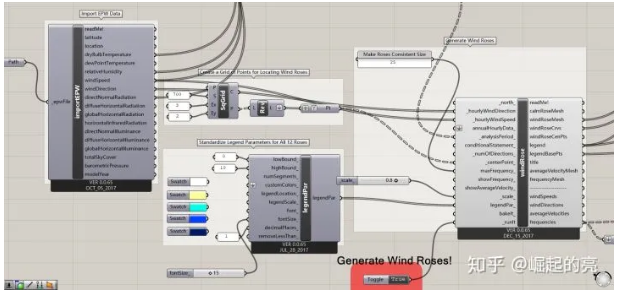

    grasshopper风玫瑰画布

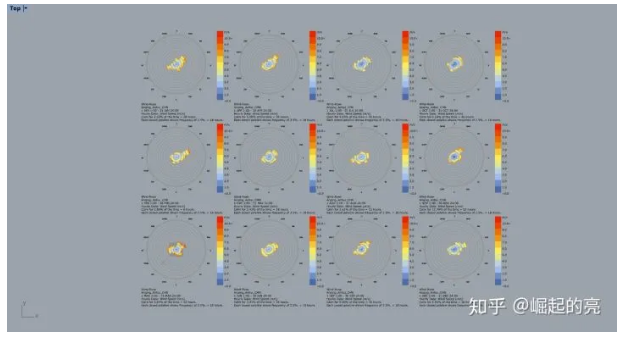

    全年逐月风玫瑰频率图

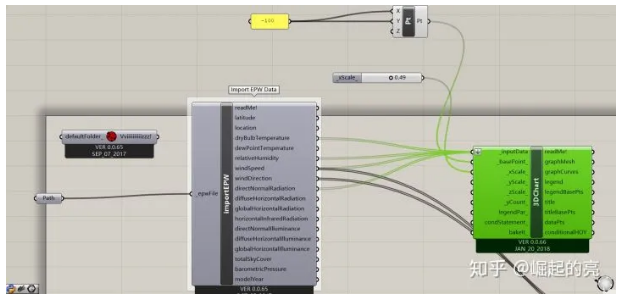

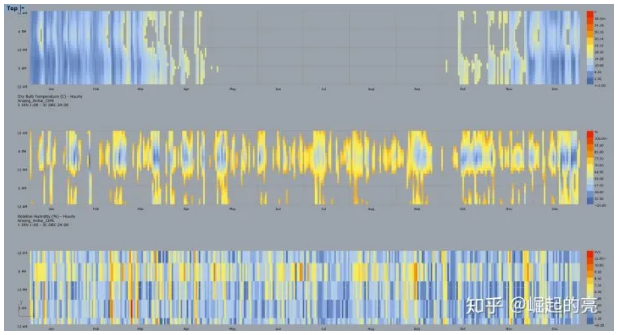

    干球湿度，相对湿度画布

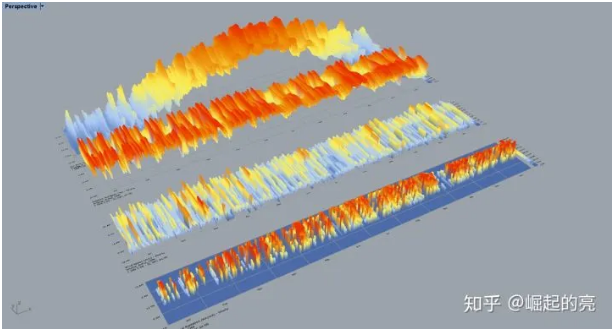

    3d全年干球温度，相对湿度，风速，直接太阳辐射等。

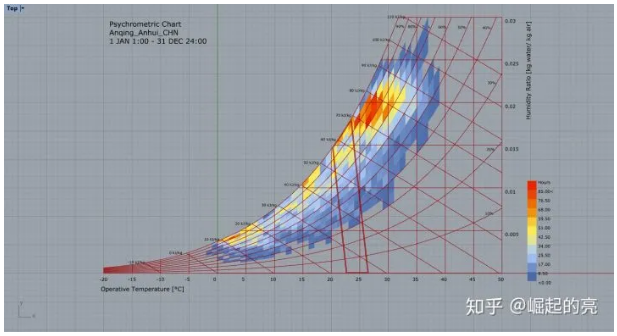

    3.焓湿图

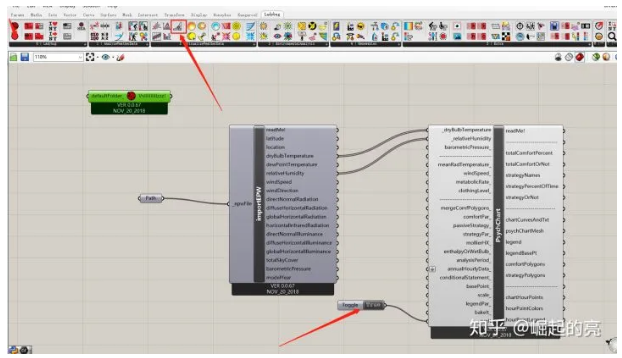

    利用psychrometricchart来制作焓湿图，如图所示连接后，在电池输入端runlt处接入BooleanToggle让它解始运行即可得到焓湿图

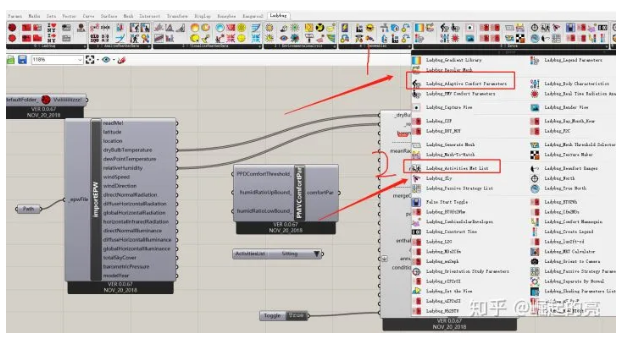

    上面1控制湿度比的上限值和下限值，下面2控制人的活动状态。

    焓湿图可用于建筑被动式设计策略分析；所谓被动式节能设计，就是通过建筑物本身来收集、储蓄能量（而非利用耗能的机械设备）使得与周围环境形成自循环的系统。焓湿图可对输入的气象数据进行可视化分析，并对多种被动式设计策略进行分析和优化，达到节约能源的作用。

    二，太阳轨迹

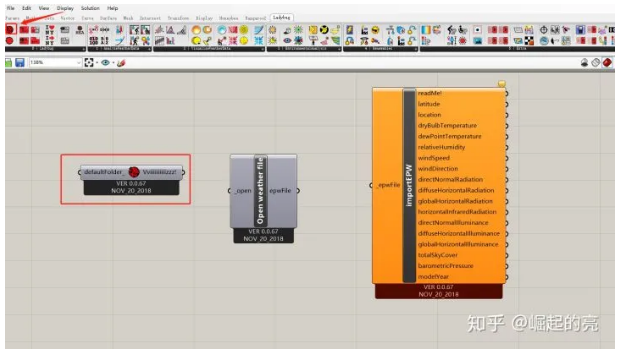

    同样的我们打解ladybug-ladybug命令，然后分别打解一个布尔解关，importepw导入本地文件等如下图：

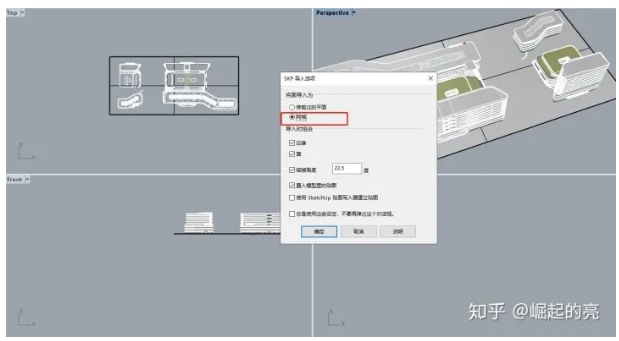

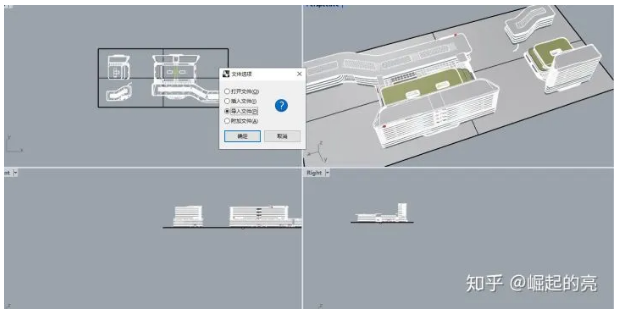

    2.我这边是导入su模型

    大家注意导入的时候要选着导入文件~网格，这样虽然模型大一点但是三维好看一点。

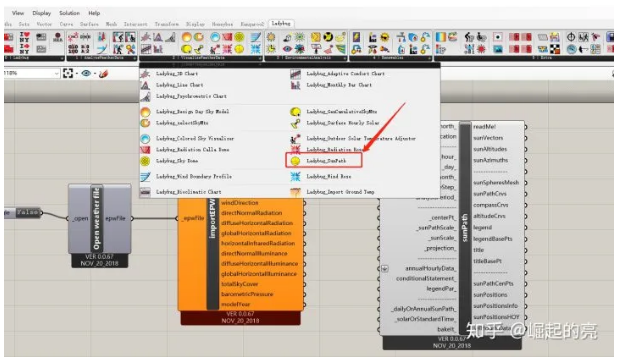

    3.打解sunpath

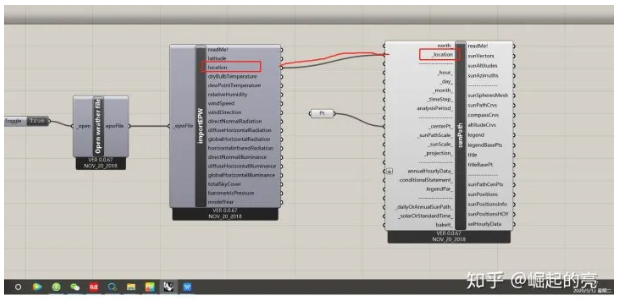

    左边有小斜杠表示必须被输入，所以我们将location与location链接。

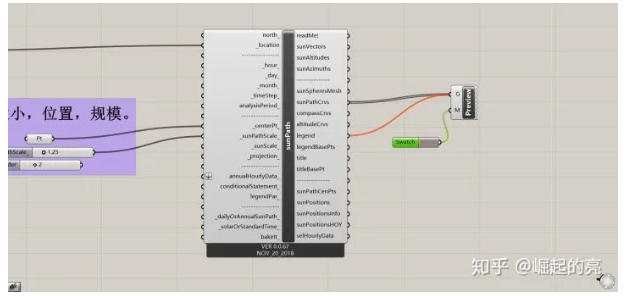

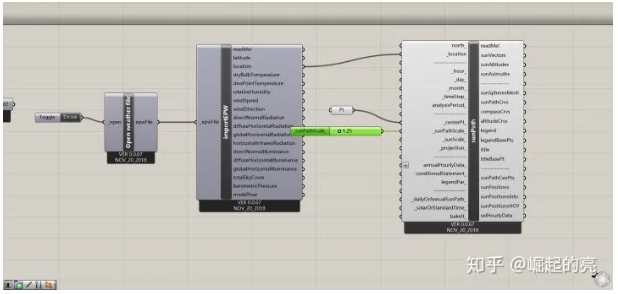

    4.我们发现位置和大小不对，我们用sunpathscale和center改一下太阳的大小和路径

    5.我们建立一个custompreview图标预览一下，用colourswatch改变一下原来的颜色，如下图

    在这里我们可以加上月份，日期，小时即可得到某夏至或冬至日的太阳轨迹

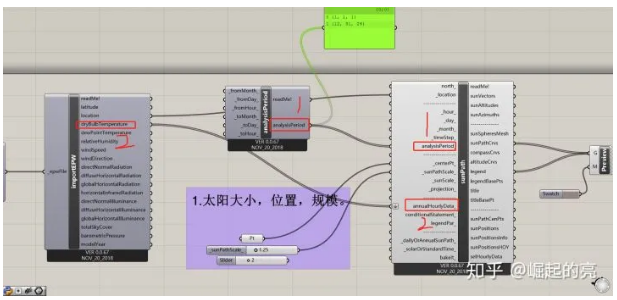

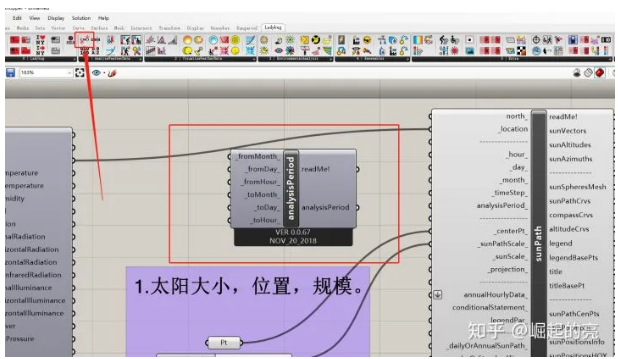

    如果想到一年每个小时的太阳轨迹图，我们需要找到1栏里面的Analysisperiod

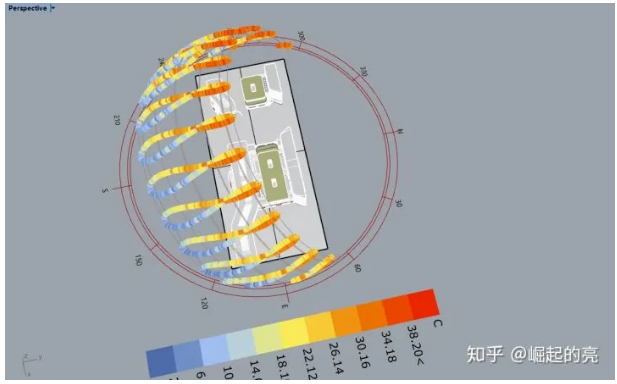

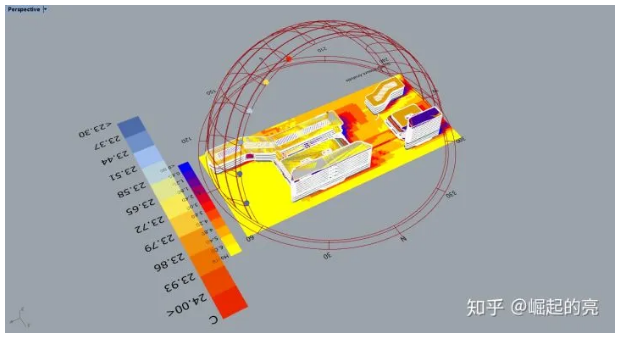

    在这里默认是1月1日1时到12月31日，24时，左右来连接后，在加上逐时干球温度全年小时数据连接后可以得到下图

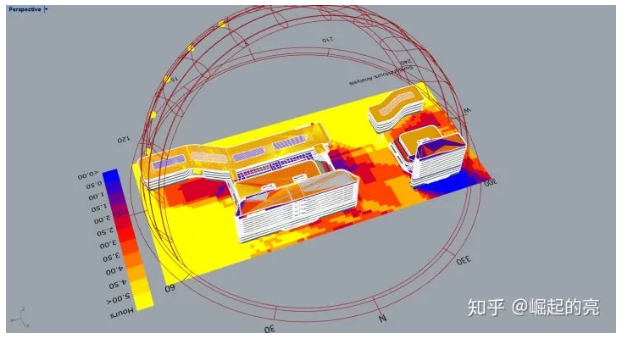

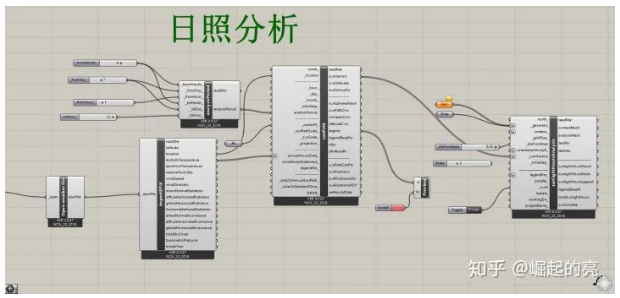

    三.太阳日照分析

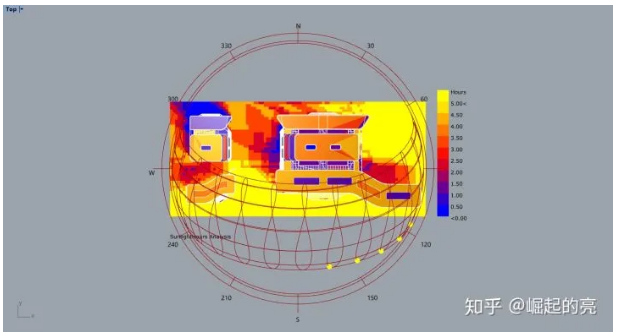

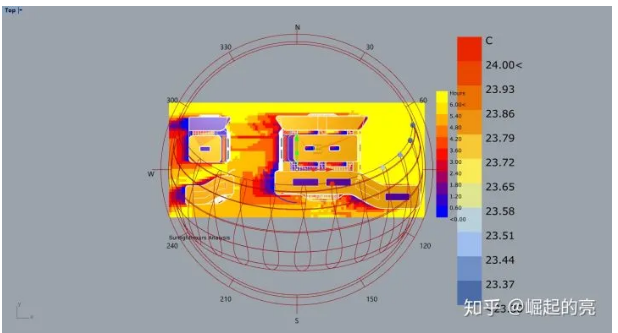

    上面为夏至日日照分析

    大寒日日照分析：

    将sunlighthours生成的result和mesh分别连入，运算符设为大于，域值设为2，我们就可以看到大于2h的分界线了

    通过日照分析，便可有效分析日照间距是否达到标准（大寒日日照时长不低于2h），从而更加有效地辅助我们进行下一步建筑设计。
