    项目简介

    高密市新济医院项目，位于高密市曙光路以西，杏坛东街以南，晏子路以东，朝阳大街以北的位置。总规划用地面积95022㎡，用地较为平整，交通便捷，紧邻胶河，环境优美。总建筑面积157344.67㎡。项目包含六个子项，分别是西病房楼、东病房楼、门诊医技楼、康体楼、办公楼及后勤楼。

    本子项为西病房楼。

    建筑面积约37100平方米，地下一层，地上二十层，地下一层为设备用房；一层设高压氧舱及出入院办理；二层设中心供应室；三层设手术生活区及中心手术室；四层设病理科、输血科、净化机房。五层设产房；六层为NICU；七层为产科护理单元；八层为VIP产科护理单元。九层-二十层为标准护理单元。

    一、施工图模型搭建

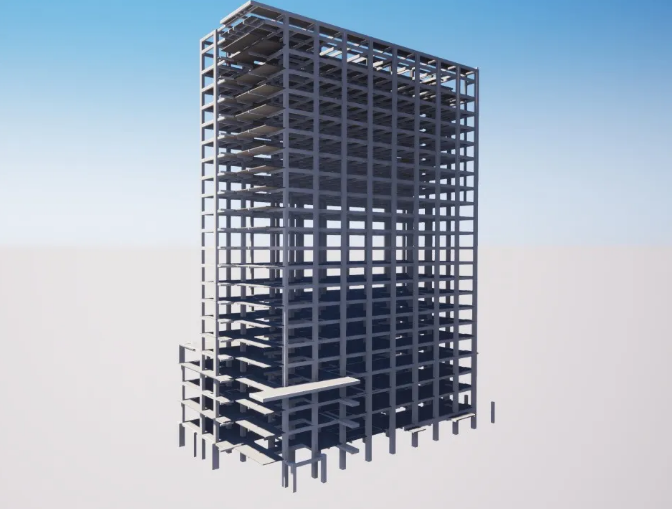

    结构BIM模型

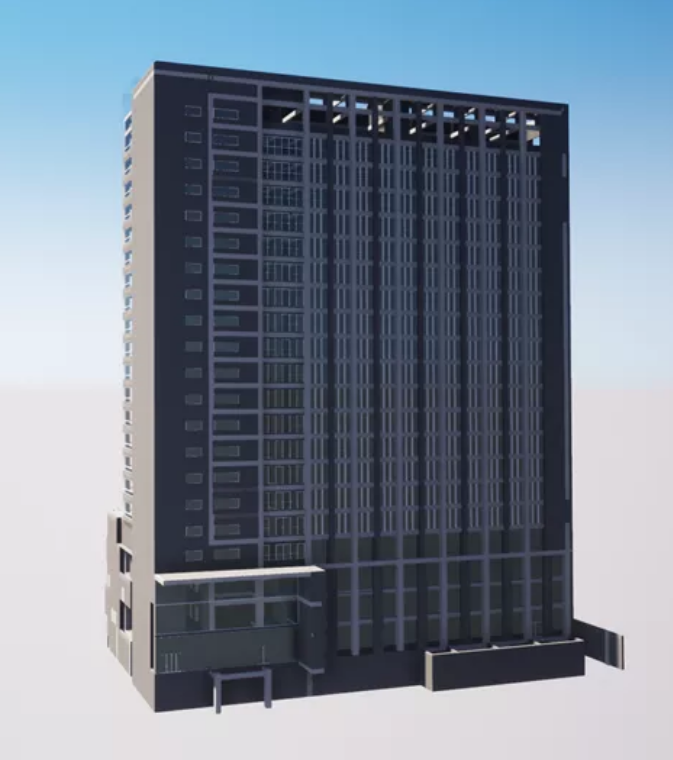

    土建BIM模型

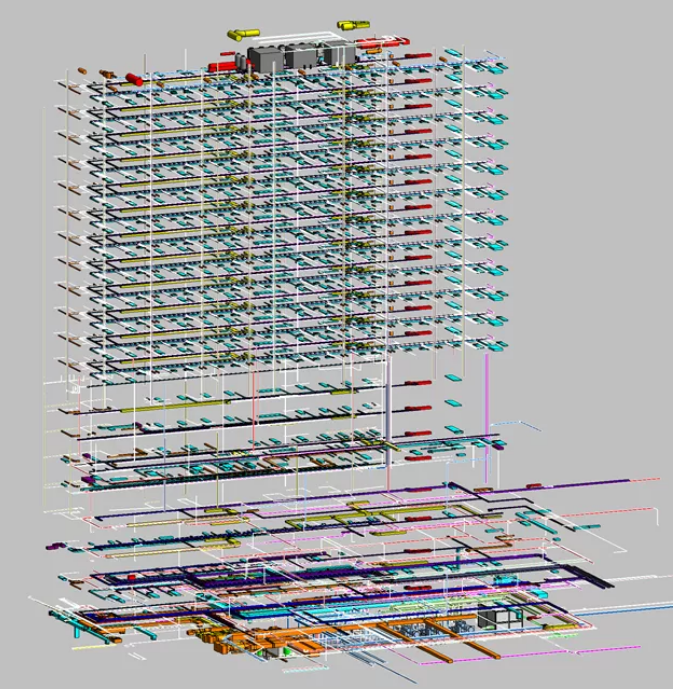

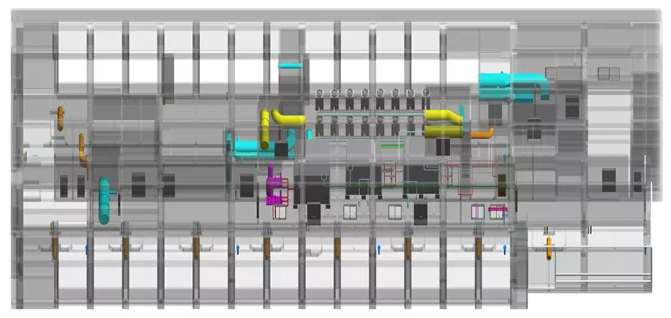

    机电BIM模型

    二、施工图检查

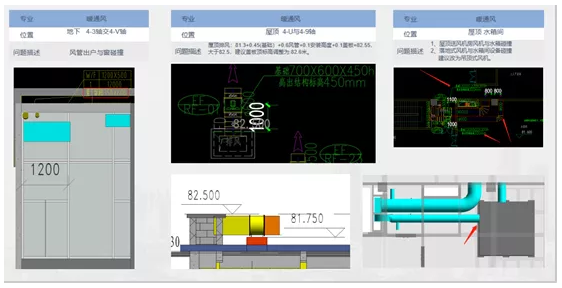

    施工图检查1--碰撞及优化

    1.按施工图梁下150预留洞口，通过翻模，我们发现风管与窗碰撞，并且这边有两根重力流污水管，污水管按精装系统图-1.200预留，优化后方案是风管按梁下250留洞，减少碰撞与反复解洞

    2.翻模后屋面风管与风井盖板碰撞

    3.风管与屋顶水箱碰撞

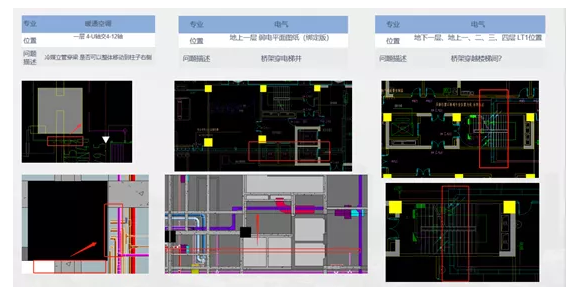

    1.四组冷媒立管穿梁，优化方案将冷媒立管移到柱右侧，避让结构梁

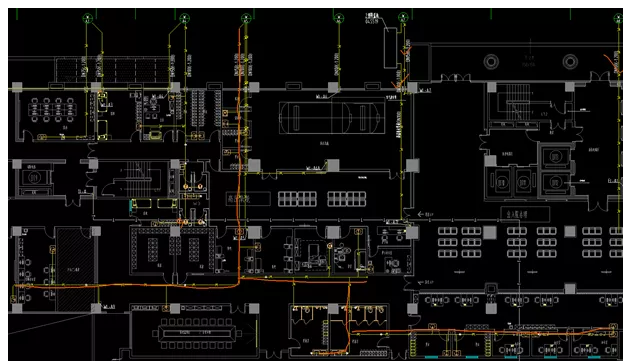

    2.300*100的综合布线桥架穿越三个电梯间对桥架的路由优化

    3.地下一层到地上四层这五层的综合综合布线桥架穿越楼梯间

    污水管很长，图纸建议污水坡度2.6%，坡度优化到千分之八，符合规范坡度不小于千分之七，保证了出户套管高度-1.200，避免了和梁的碰撞，一举三得

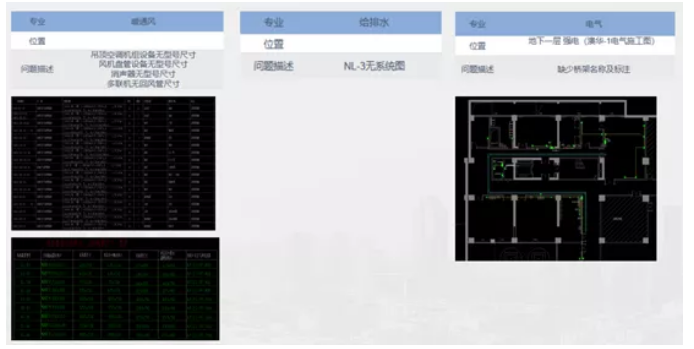

    施工图检查2--缺失信息

    第一个是缺失设备的尺寸、型号，有的还缺少风管尺寸

    第二个系统图不全

    第三个桥架，缺少名称、尺寸等一些标注信息

    会影响翻模和后续机电管线综合排布，以及现场无法施工

    施工图检查3--图纸信息不匹配

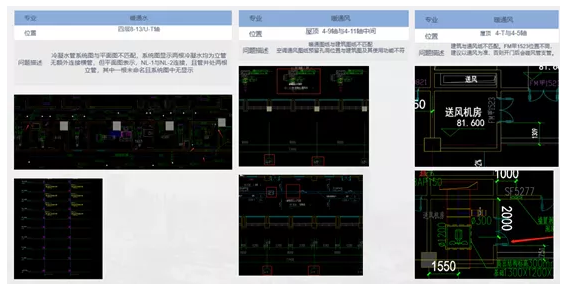

    1.平面图与系统图不匹配，平面图显示两根冷凝立管是联通的，系统图里两个立管是独立存在的

    2.暖通图和建筑图不匹配，暖通图风管是均匀分布的

    3.建筑图和暖通图里门的位置不一样

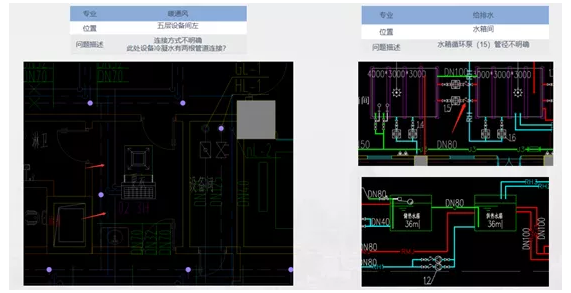

    施工图检查4--信息不明确

    1.一个风机盘管出了两根冷凝水管

    2.水箱间管径不明确

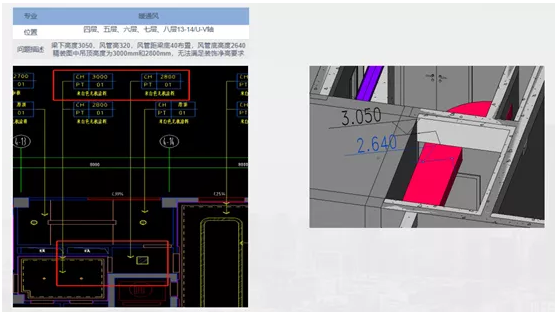

    施工图检查5--无法满足精装图中吊顶高度要求

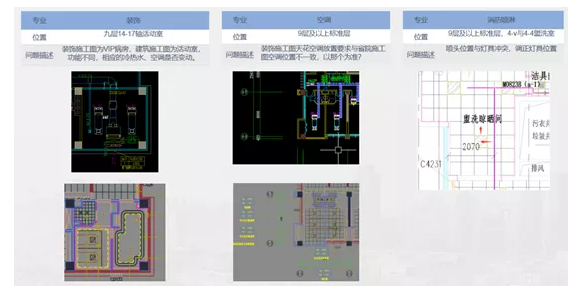

    施工图检查6--机电施工图与精装图纸

    1.房间使用功能变更，施工图是活动室，房间里有风设备的起始端；精装里是作为VIP病房使用；一个问题是风设备会产生噪音，再来房间里的水、电功能上满足不了

    2.室内空调风口。走廊里的排烟口这些在机电施工图和精装图里的形状、位置存在差异

    3.喷头位置和灯具位置冲突

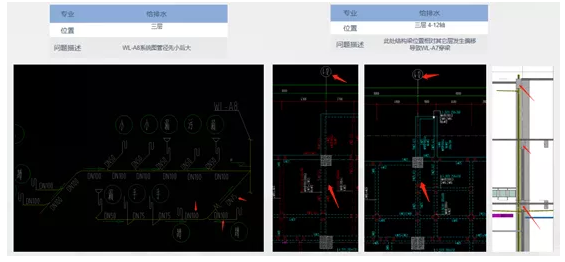

    施工图检查7--其他

    1.管径问题，这跟污水立是DN100，支管是DN75，后边又变成DN100的了

    2.三层的这跟梁在12轴的左侧，其他层的梁都是在12轴上，导致污水立管在这个位置与结构梁发生碰撞

    三、BIM模型应用

    项目文字资料

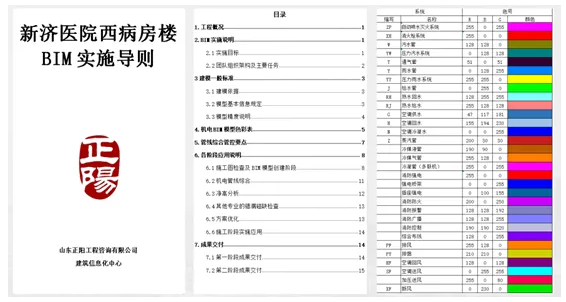

    第一项应用我们出具了针对咱新济医院项目的BIM实施导则

    对项目的BIM实施、建模标准、专业系统色彩区分、管综意图等各方面进行简单的介绍

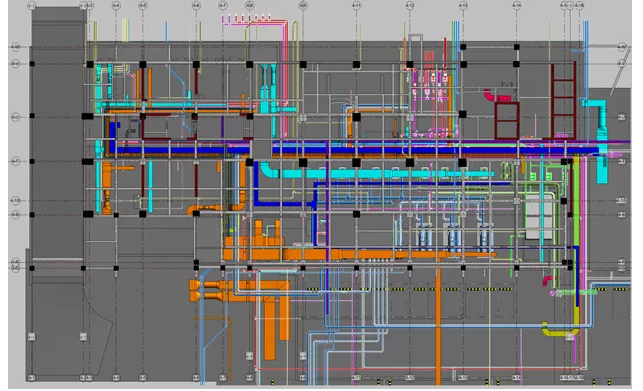

    管线综合--B1平面

    搭建BIM模型后，不同的专业、系统都进行了颜色上的区分，各专业管线的位置也一目了然

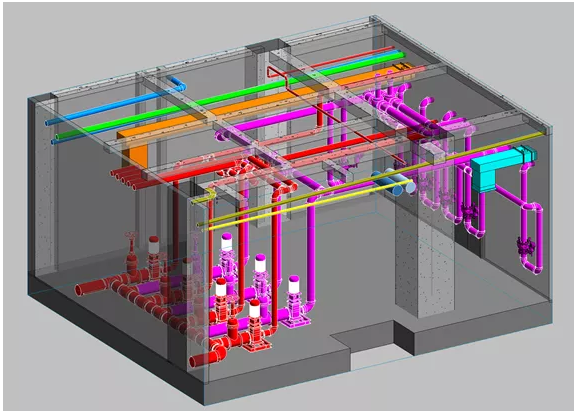

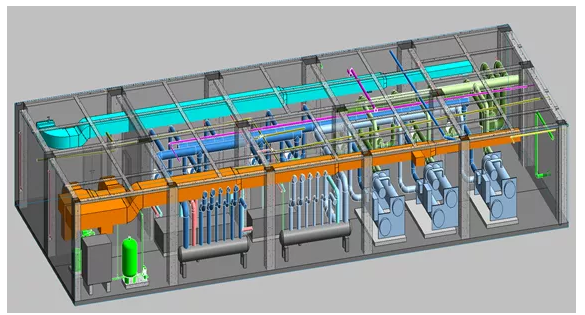

    地下一层--消防泵房

    地下一层--空调机房

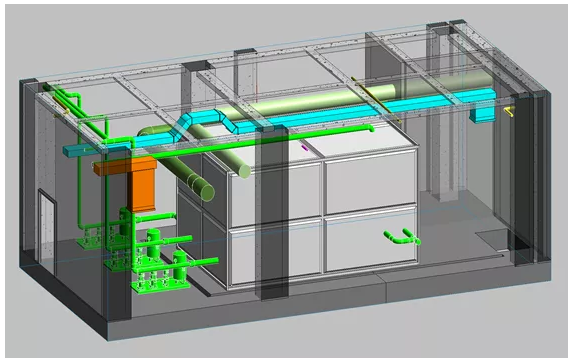

    地下一层--生活泵房

    屋顶--设备层

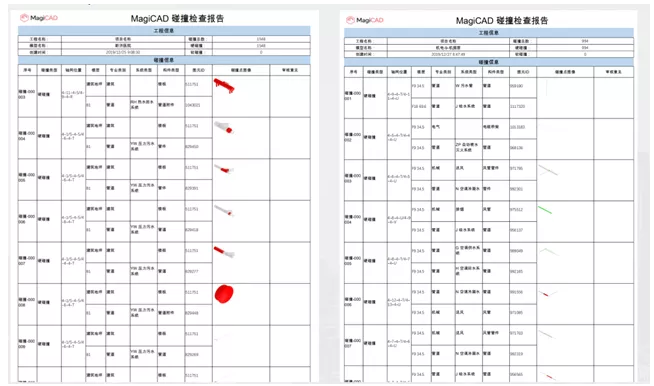

    机电碰撞检查

    出具碰撞检查报告，从报告里能清楚的知道哪些位置、那些系统发生了碰撞

    图一碰撞1548处

    图二碰撞994处

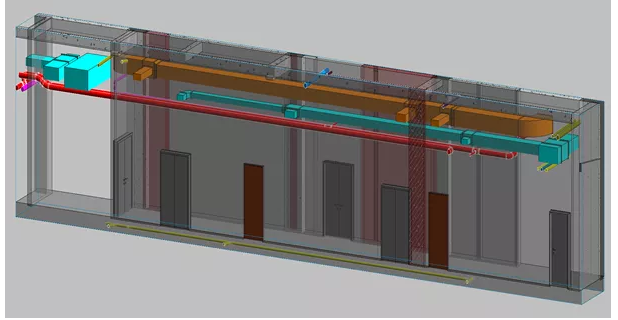

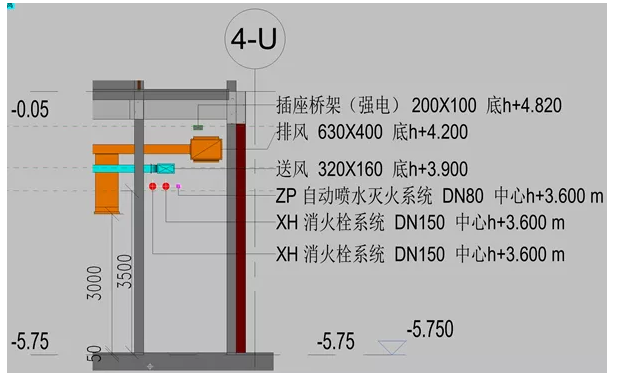

    管线综合--B1层4-7轴交4-U轴

    对机电BIM的管线进行综合排布消除碰撞、优化路由、提升净高

    这是地下U轴的一个走廊，排布后，净高达到了3米5

    精装效果图
