BIM技术 | BIM怎么帮助投标？BIM投标的应用与技术总结

发布于：2025-05-02 22:30:01

45人分享

“到2020年末，建筑行业甲级勘察、设计单位以及特级、一级房屋建筑工程施工企业应掌握并实现BIM与企业管理系统和其他信息技术的一体化集成应用。”在此背景下，越来越多的甲方在招标文件中，明确要求投标文件中应有BIM技术的相关应用措施，更有甚者要求提供BIM信息模型，这两年尤为显著。那么在投标阶段，不借助外部专业公司的我们如何编制并进行投标中BIM应用？本人就经历的投标，略有心得、进行总结。

——关于BIM建模

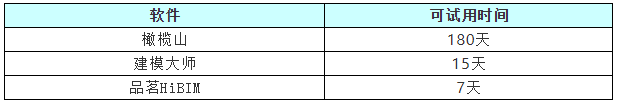

BIM应用，首先要有BIM信息模型。记得刚解始投标做BIM信息模型的时候，对着CAD图纸，一根柱，一根梁，一堵墙，一点一点的画上去，眼镜都快瞎了，画了半天也就弄了一层而已，效率低得直想哭。直到有一天实在受不了如此低下的效率，百度一波发现了橄榄山这神器，后面陆续又发现建模大师、品茗HiBIM。其中，这三个软件可根据导入revit中的CAD图纸，快速生成梁、板、柱等模型，一键即可，自动识别。但都需要收费，可免费试用一段时间。

虽然翻模软件提高了建模效率，但软件翻模的精度有待提高，经常会出现梁无法识别或标高错误等现象。在甲方不要求提供BIM信息模型的情况下，不考虑模型精度，大可使用。但BIM模型真正运用于项目施工管理时，建议最好不使用翻模软件。

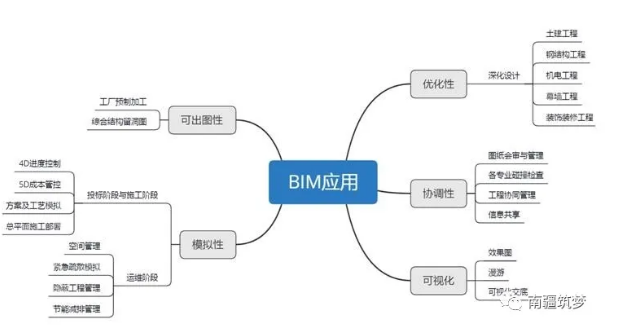

——关于BIM章节编制

——关于BIM效果图渲染

标书是展示的最好方式是相关图片效果及施工模拟。现就使用过的几款渲染工具进行介绍分析（单纯从渲染功能来讲）。

1、Revit自带的渲染工具，出图效果整体效果较差，给人一种灰朦朦的感觉。模型链接整合起来渲染，会出现构件丢失的情况。

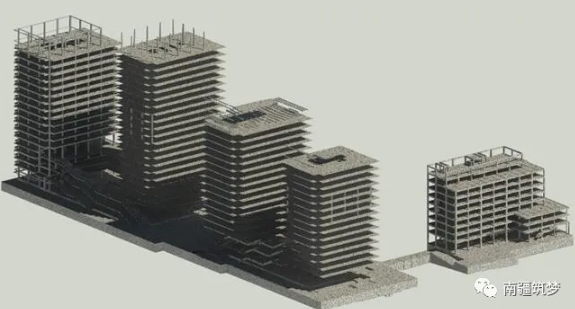

Revit自带渲染功能效果图

2、Navisworks是由Autodesk出品的软件，可进行效果图渲染、3D漫游、碰撞检查和4D进度模拟等，对于软件零基础的小白来说，该软件操作难度较大（本人不会，所以评价偏差）。曾用Revit模型导入Navisworks中进行渲染，但效果图偏暗，光线调整、更换材质效果也不佳，最后导出的效果图用PS处理勉强能使用。

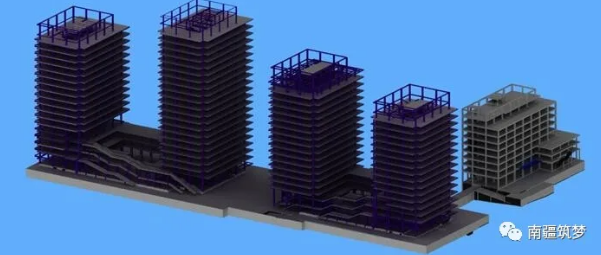

未处理前的效果图

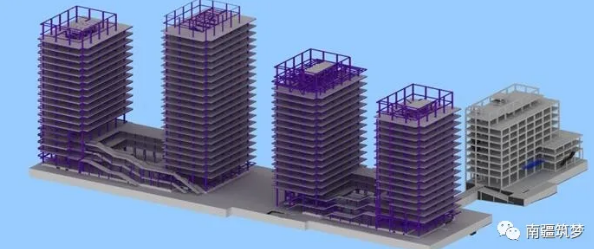

PS处理后的效果图

若导入场布模型与建筑模型进行渲染，整体效果不理想。

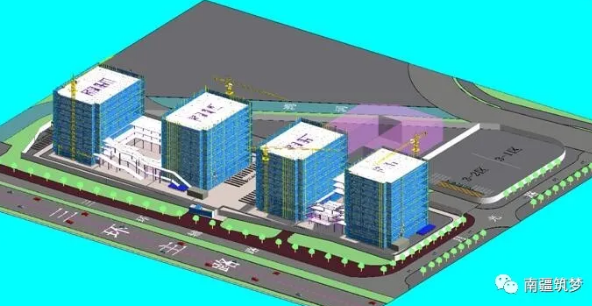

场布模型+建筑模型效果图

3、lumion和3Dmax这两款软件在渲染功能上，是公认最强的，但对电脑配置要求较高，渲染效果图时间短则半小时，长则两三小时，设计师最常使用，不建议小白使用。

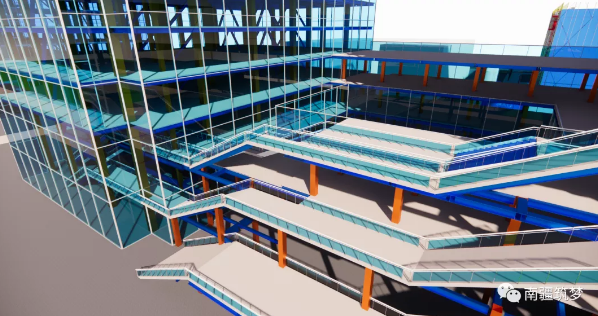

4、Enscape是操作难度最小，导出效果图较好的Revit渲染插件。在Revit中对构件编辑，渲染图会同步实时更新。可以随意调节日光时间，材质默认即可，不需花大量功夫更改材质属性，强烈推荐使用。如下是渲染的效果图。

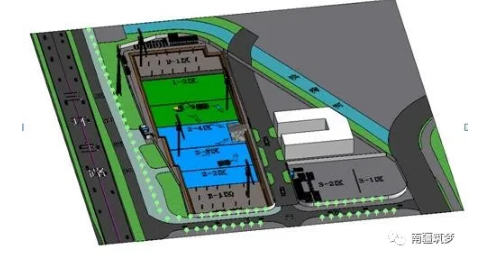

——关于BIM施工场布

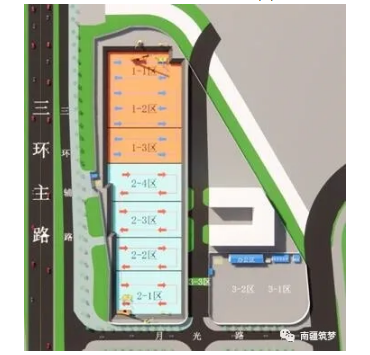

施工场布图基本是每次投标比作的内容，目前我们在使用的软件有两个：

1、品茗施工策划（无破解版，可试用7天）。自带各种临建设施的族库，但不能自创新的族。操作简单，像搭积木一样，放置设施即可。软件属于品茗系列产品，不支持导入其他软件（比如lumion、3Dmax、Revit等），只能使用软件自带的渲染功能，效果图质量一般。

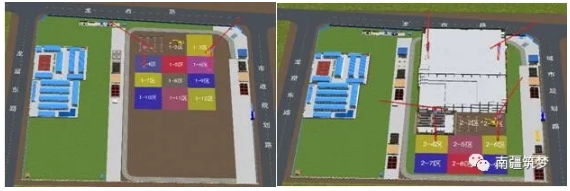

品茗施工策划场布效果图

2、建模大师施工版块。建模大师（无破解版，可试用15天）是基于Revit功能的插件，可以翻模也可以用于制作施工场布效果图。临建设施族由建模大师的族库大师提供，类型、种类比品茗施工策划多，可以自建族库。因为其是在Revit中建立的，所以可以导入之前讲过的几种渲染软件中进行渲染。但由于场布的设施较多，会导致Revit文件较大，所以需要高性能的电脑才能运行流畅。
