1、BIM实施规划与准备

    1.1、BIM技术实施流程

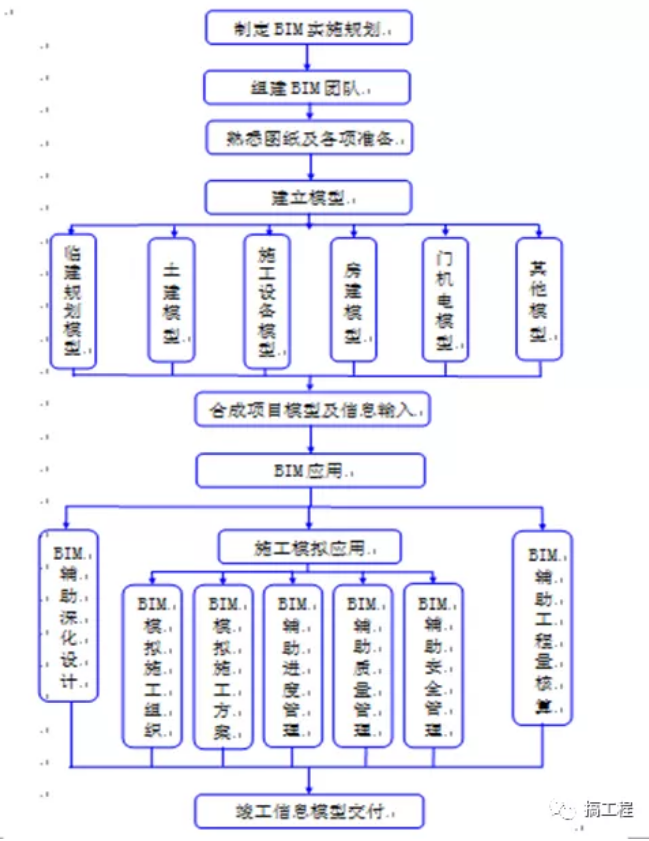

    图1-1BIM技术实施流程

    1.2、BIM实施规划

    基于本船闸工程施工过程的重难点分析以及上述BIM应用目标，梳理出BIM的主要应用点如表所示。

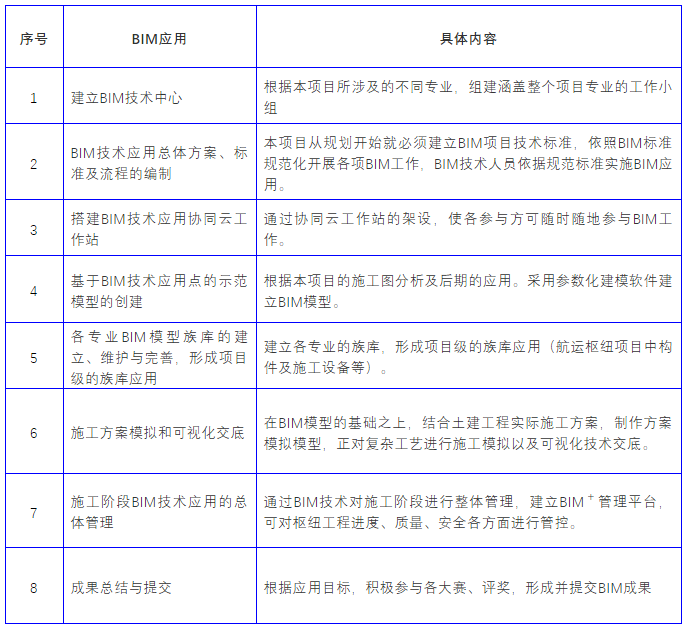

    表1-1BIM主要应用点

    1.3、组织架构

    针对本船闸工程情况，建立项目级BIM中心，成员相互分工密切配合共同完成此项目从建模到BIM技术应用整个环节，BIM中心人员在BIM技术应用中起主导作用，同时项目部各部门人员需鼎力配合，积极为BIM中心成员提供相关数据，确保BIM项目能顺利、真实、有效进行。

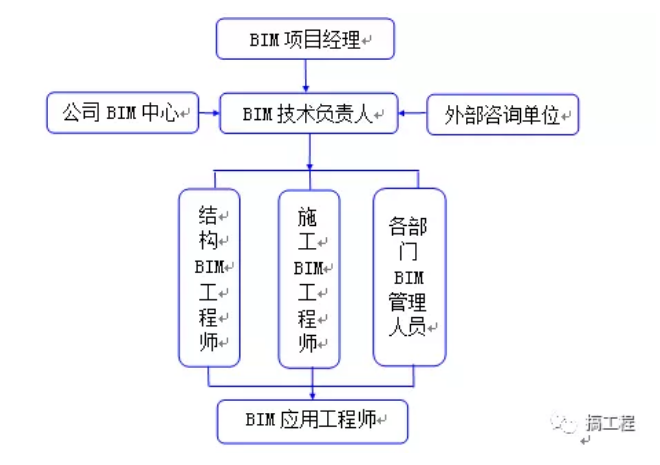

    图1-2BIM中心组织架构

    2、软件配置

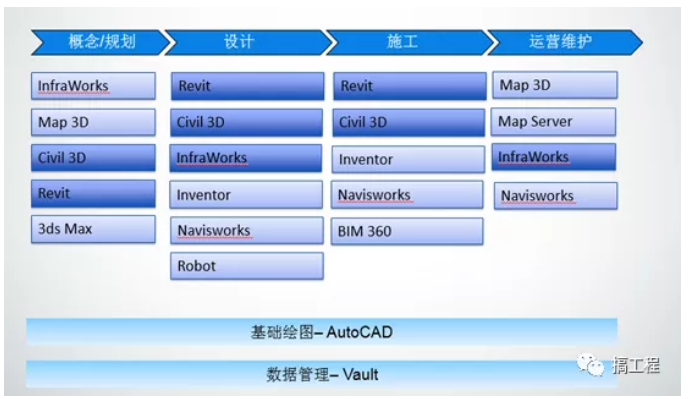

    根据我公司以往的BIM技术应用经验以及本项目的招标文件的要求，制定软硬件配置计划。本项目拟选用以欧特克revit为基础的BIM软件平台配合Lumion和Fuzor等动态可视化输出软件。该平台以BIM模型为核心，通过不同软件的搭配组合提供涵盖工程项目设计、施工、基础设施运维等一系列的解决方案。

    具体软件配置清单及使用范围：

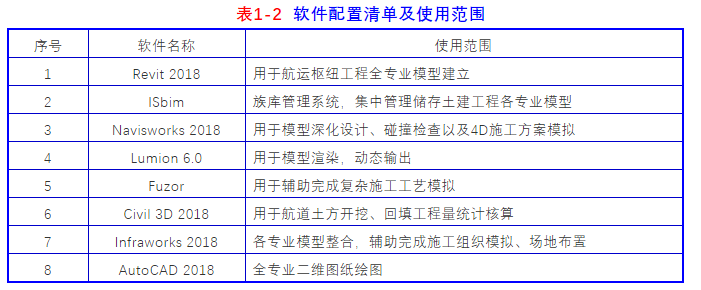

    表1-2软件配置清单及使用范围

    2.1、硬件配置

    根据本项目拟采用的软件情况制定以下硬件配置标准，具体配置情况根据项目实际情况进行适当调整。硬件配置以PC工作站和云端工作站两种方式，PC工作站针对大数据模型操作使用，云端工作站针对移动办公，普通数据模型操作使用。

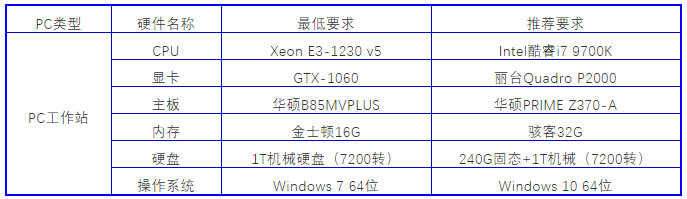

    （1）PC工作站硬件配置

    （2）BIM云端工作站配置

    我部已建立企业级BIM私有云工作站，实现多方协同办公。云端工作站所使用的是以阿里云服务器为核心，windowsserver2008为基础的工作站平台。工作站服务器设备放置于专用机房内，由专人维护。工作站平台上预装建模及后期应用所需的所有欧特克BIM套包软件，并设置专门存储本项目所需的文件空间。

    企业级云工作站具有以下优点：

    （1）安全可控:云工作站是将数据存放在企业自己的存储设备,安全可靠。

    （2）通用性：企业级云工作站不针对特定的应用，同一个云工作站可支持不同的应用运行。

    （3）异地协同：由于所有的操作都会在数据中心处理，解决了跨网络的协同与同步问题。

    （4）高可扩展性：易于后续的扩展以满足应用和用户量的规模增长需要

    （5）移动办公：只要有网络的地方，任何时间，任何设备，任何地点都可以接入数据中心来办公，设计，分析等。
