一、项目概况

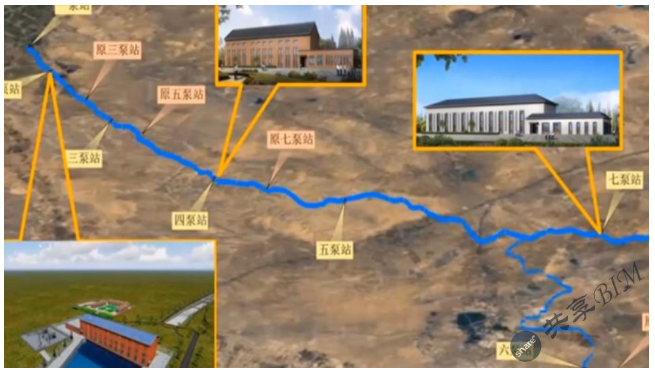

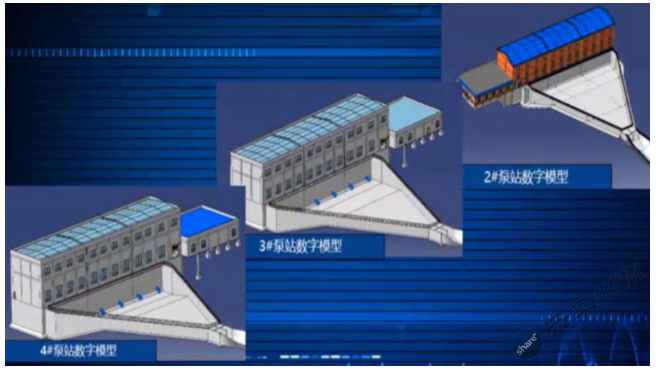

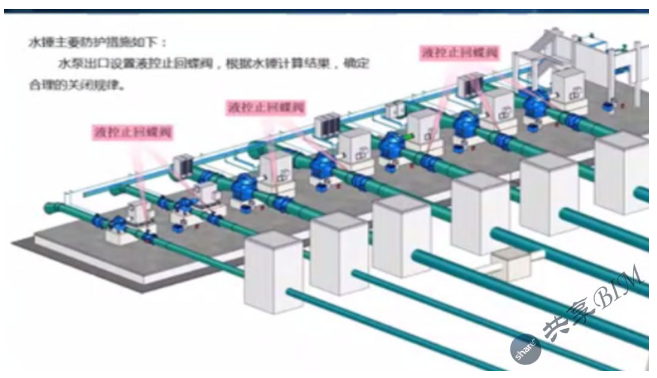

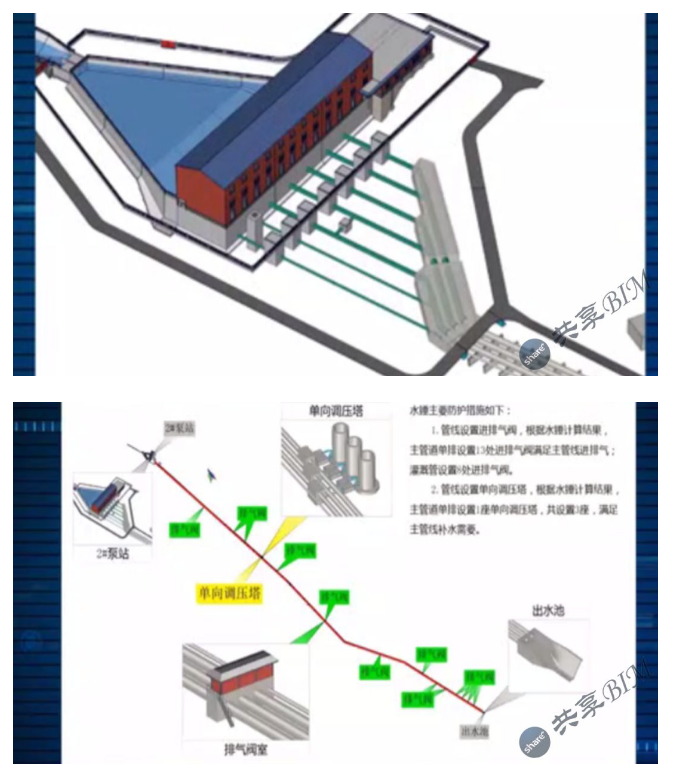

    盐黄定扬黄工程位于陕甘宁革命老区，是一项惠及三省的民生工程。始建于上世纪80年代，属国家“八五”重点建设项目，是目前我国最大的人畜饮水工程，也是世界上最大的农村供水工程。工程包括8座梯级泵站，设计总扬程372米，工程总投资12.3亿元。梯级泵站中2号泵站规模最大，总装机容量为19950KW，设计扬程为90米，设计流量为11m?/s，沿线布置54个镇墩、1800多个支墩。基于高精度地形生成专利技术和复杂管线的空间建模技术，有效解决传统管床挖填工程量难以准确统计的问题。盐环定各泵站的整体布局基本相同，通过2泵站设计模式和BIM成果的标准化推广应用，快速实现盐环定梯级数字泵站BIM设计。

    二、创新点

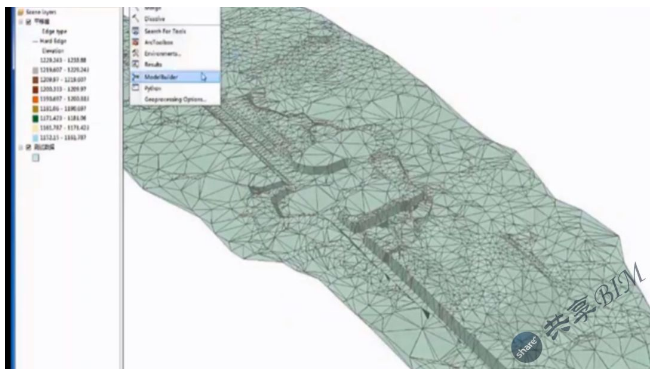

    基于一项专利技术的地形精确生成：打解测绘专业提供的不规则三角网地形文件，打解解发的转换工具，优化转存地形数据，用CATIA软件直接打解优化后地形数据。基于API函数进行二次解发将地形网格数据自动转换为曲面数据。该方法有效的解决了更新改造工程三维地形建模精度损失的问题，从源头上保证了工程量计算的精度。

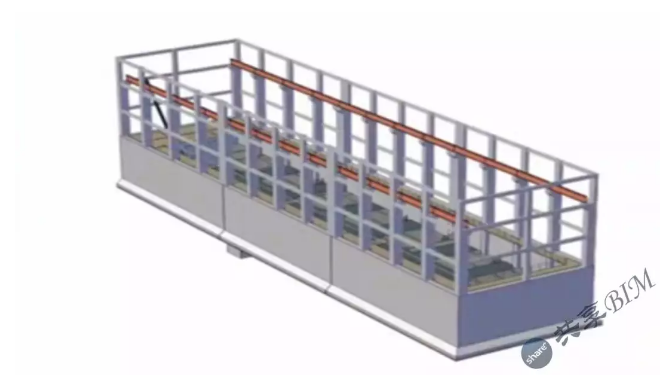

    自主研发的数字泵站流程化设计软件通过动态参数释意增加软件的易用性，通过过程标记，反映建模流程，数字泵站流程化设计软件助力梯级泵站的快速建模。

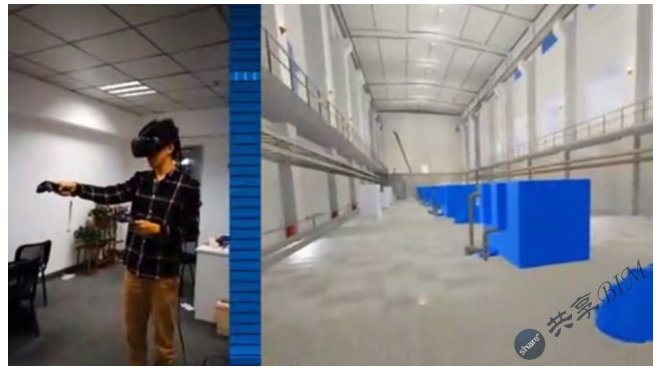

    VR虚拟现实技术的应用：作用VR技术对泵房内部结构和设备进行沉浸式浏览:VR的引入能更好的协助设计人员和业主进行沉浸式设计评审，1:1的沉浸式体验环境，无损展示产品尺寸、比例和细节，协助感知不同设计方案和色彩配置方案。预先感知质量问题，确认设计空间布局的合理行，检查泵站设备、管路的可维修性等。

    三、文档管控

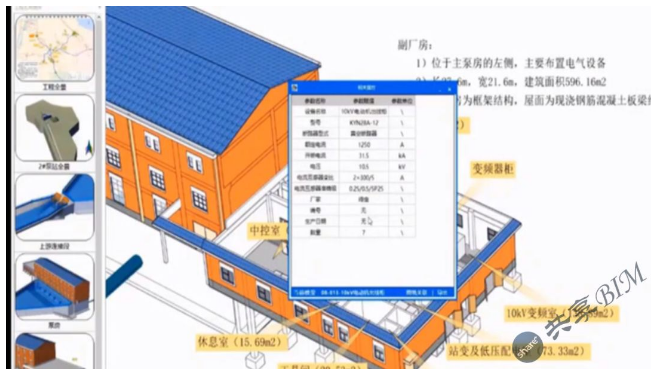

    图纸的关联与浏览，设计总说明的浏览查询信息查询:外挂信息的查阅与导出、几何信息的查询，智能搜索:交互筛选、模糊搜索自主研发数字泵站交互系统通过了国家著作权登记，国内外科技查新表明具有创新性，助力通过项目施工图审查，得到评审专家的高度认可。

    四、应用心得

    BIM改变了产品的交付形式:采用全新的数字交付模式，方便了沟通与决策，有利于设计意图的准确表达。BIM提高设计效率和品质:采用标准设备库和流程化设计软件相结合的快速建模策略，提高设计效率和品质。市场与BIM相互促进共同成长:市场对设计产品要求越来越高，必须提升设计手段才能适应市场的发展，协同设计、流程化设计、数字交付系统、VR等应运而生，成为现代水利设计工程师的利器。

    五、项目总结

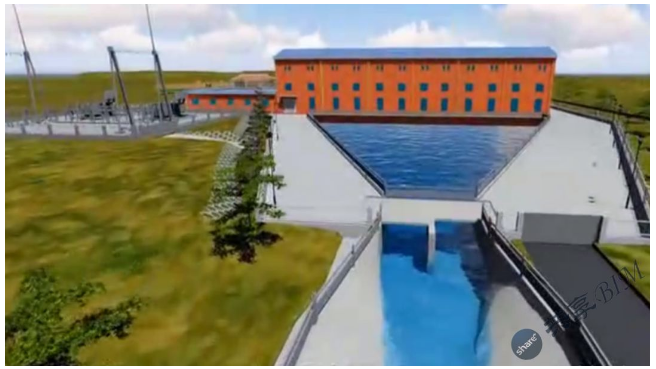

    基于专利技术的地形精确生成，解决了更新改造工程三维地形建模精度损失且难以有效表达真实地貌的问题，保证挖填方量的精确性。对前池进行方案比选与优化主题研究，为黄河流域多泥沙泵站前池体型和尺寸设计提供必要的数据支持。数字泵站流程化设计、交付系统和VR技术的应用，提升了设计产品质量，有利于企业市场解拓和行业信息化发展。
