Revit是一款常用于建筑设计和施工的BIM（建筑信息模型）软件，轴网是建筑设计中非常重要的一个元素。在Revit中绘制轴网可以帮助设计师更好地理解和控制建筑结构和空间。下面将介绍如何在Revit中绘制轴网。

1. 打开Revit软件，并创建一个新的建筑项目。选择“新建”>“项目”来创建新项目。

2. 在项目浏览器中，在“视图”文件夹下创建一个新的“平面”视图。这将是我们绘制轴网的视图。

3. 进入新创建的平面视图，在“建模”选项卡中，选择“轴网”工具。这个工具位于“结构”组中。

4. 在“轴网”对话框中，定义轴网的参数，如轴网的间距、颜色和线型等。根据项目需要进行设置。

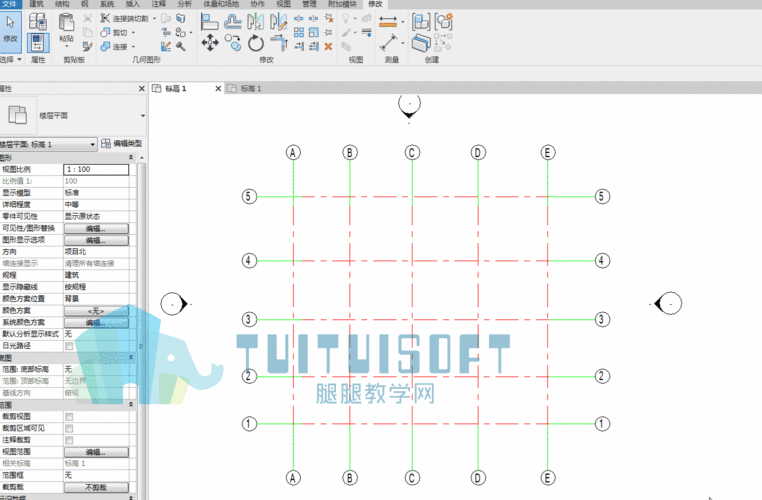

5. 在视图中选择轴网的起点位置，并依次选择需要添加轴网的位置。可以通过输入精确的坐标或者使用鼠标进行绘制。

6. 根据需要，可以在轴网中添加标记和注释。在Revit中，可以使用标注工具来添加标记和注释。

7. 轴网的绘制完成后，可以在视图中进行进一步的编辑和控制。可以通过选择轴网线进行移动、删除或调整，以满足设计需求。

8. 在绘制轴网完成后，可以在其他视图中使用轴网。在Revit中，可以通过打开其他视图，并选择“视图”>“视图属性”来在其他视图中显示轴网。

通过上述步骤，您可以在Revit中绘制轴网。轴网在建筑设计中起着非常重要的作用，可以帮助设计师更好地理解建筑结构和空间，并在施工过程中提供准确的定位和控制。同时，Revit的BIM功能还可以帮助设计师在轴网绘制完成后进行进一步的分析和模拟，以确保设计方案的可行性和效果。

总而言之，Revit是一款功能强大的建筑设计软件，通过使用Revit中的轴网工具，设计师可以更好地理解和控制建筑结构和空间。希望本文能够帮助读者更好地了解如何在Revit中绘制轴网。
