在项目里总有一些异形的玻璃雨棚，今天就教教大家如何创建一个异形的玻璃雨棚。

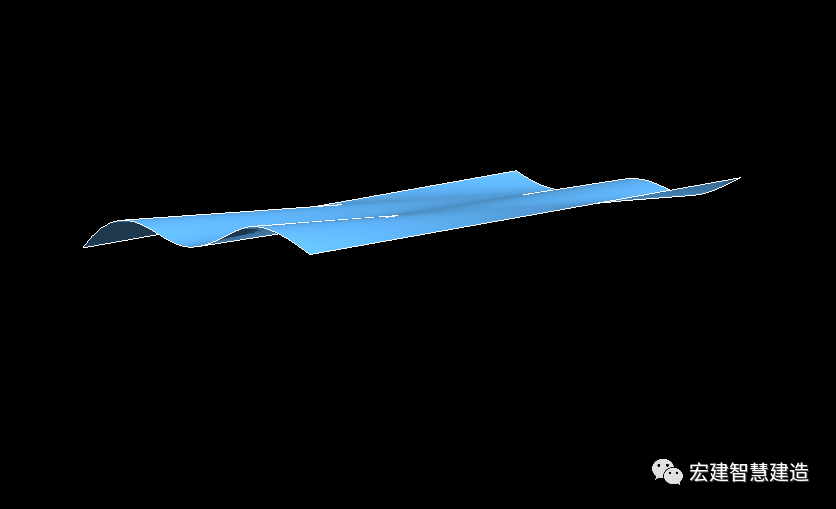

第一步，在内建体量里根据图纸创建相应的异形雨棚

内建体量

异形雨棚

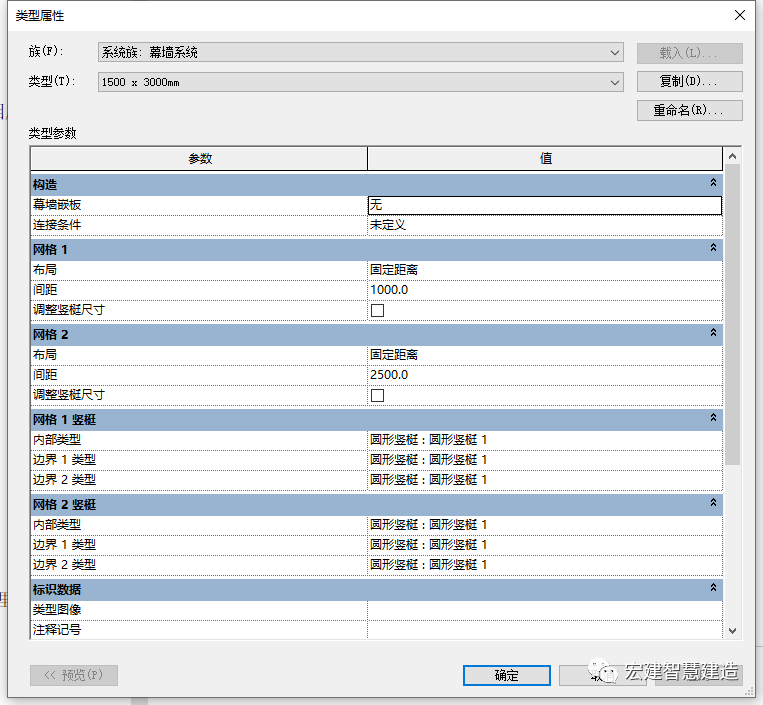

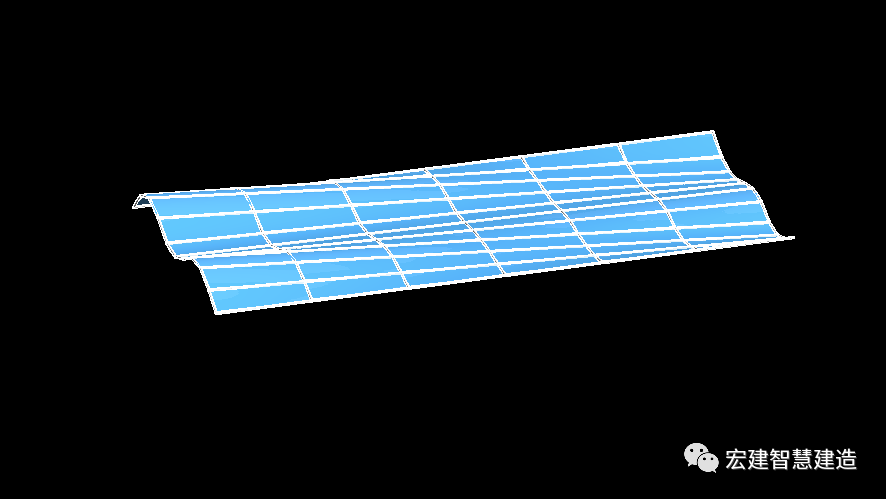

第二步，使用幕墙系统生成网格，记得在编辑类型里将其数据调整。

幕墙系统

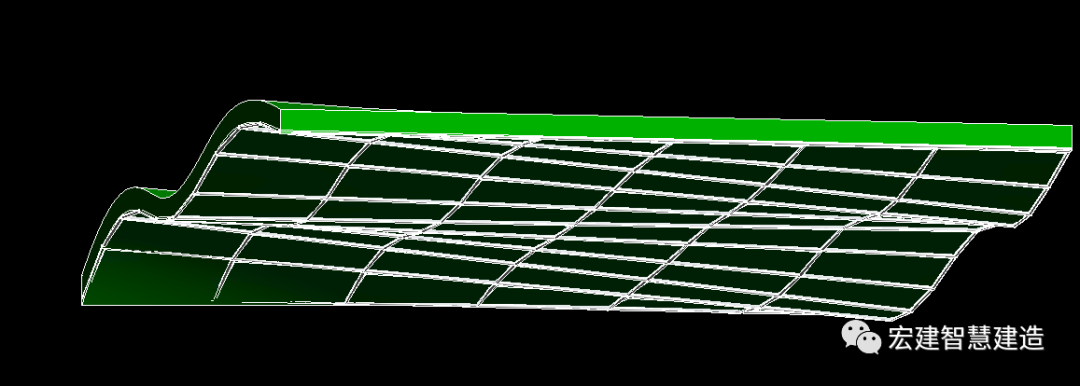

第三步，使用屋顶功能，拾取上一步生成的网格，生成屋顶。

屋顶功能

屋顶

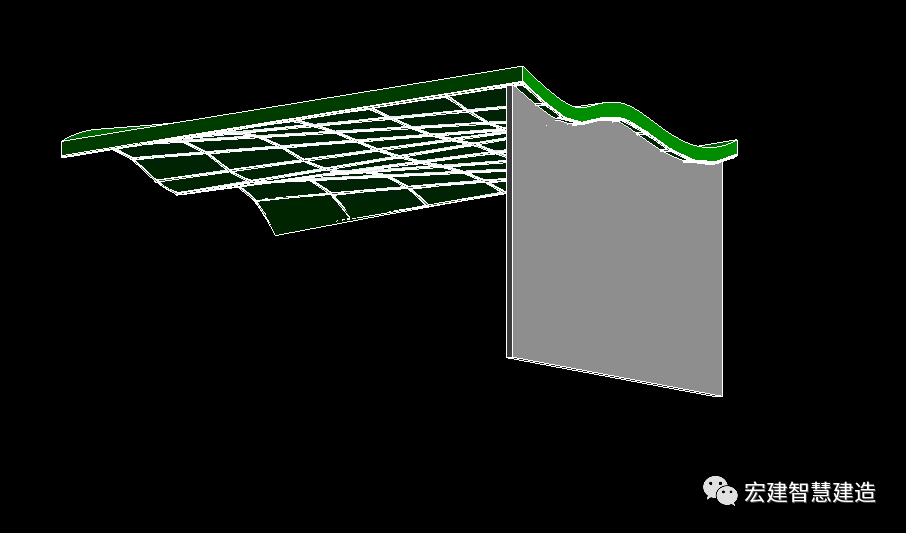

第四步，画一面墙，利用附着功能将其贴合上一步生成的屋顶。（这个墙的位置取决于图纸上的大梁位置）

附着功能

附着后的墙

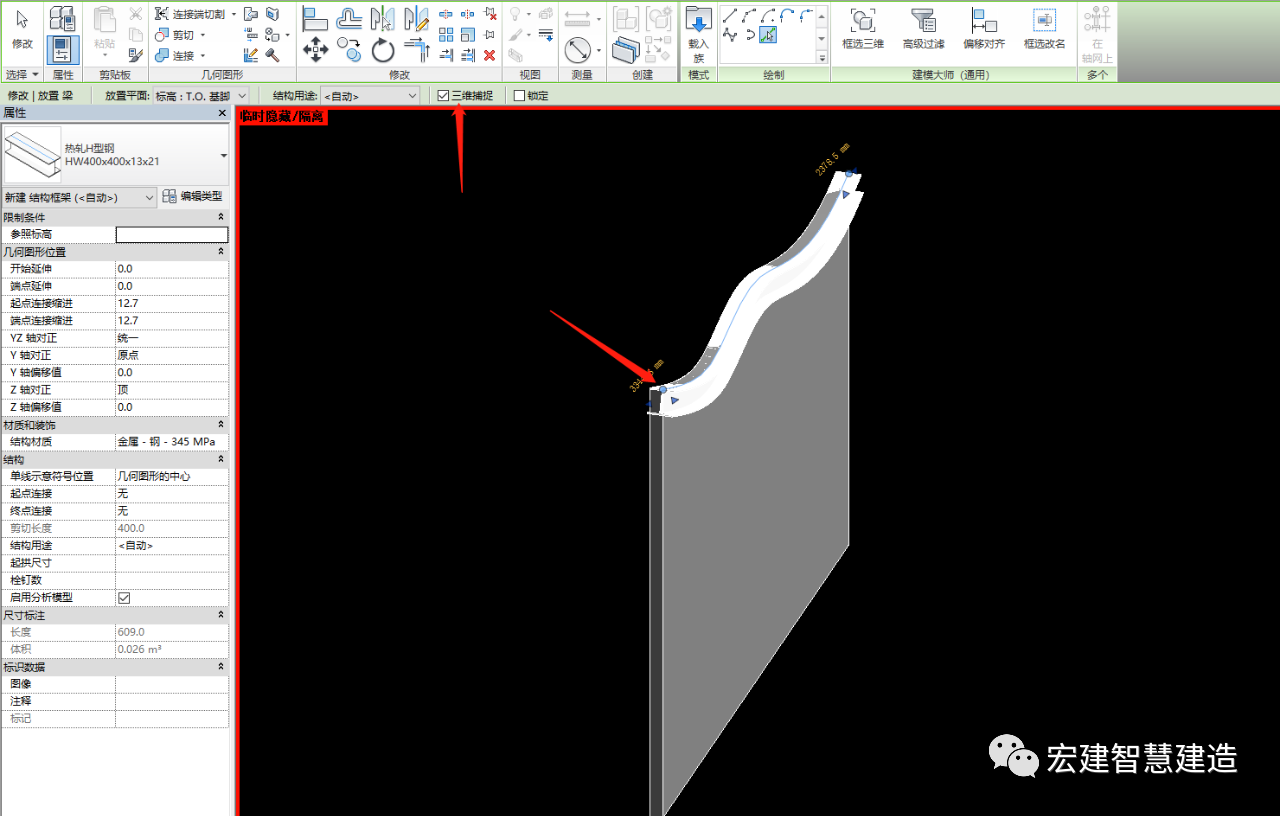

第五步，放置钢梁前需要勾选三维捕捉，拾取墙的上方轮廓，生成相应的钢梁。（以此类推生成全部所需的大梁。）

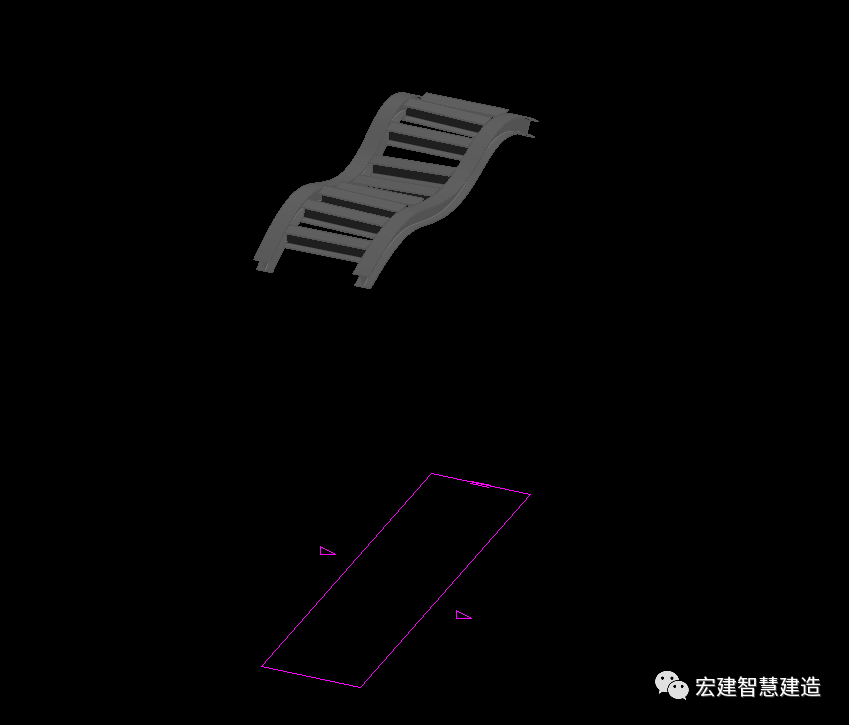

第六步，使用梁系统功能，用拾取支座拾取两个大梁；

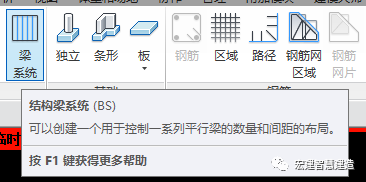

梁系统功能

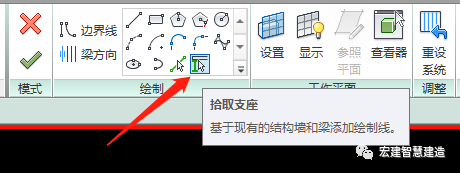

拾取支座

创建一个封闭区域，并将梁方向设置为垂直于大梁。（以此类推继续生成剩下的次梁）

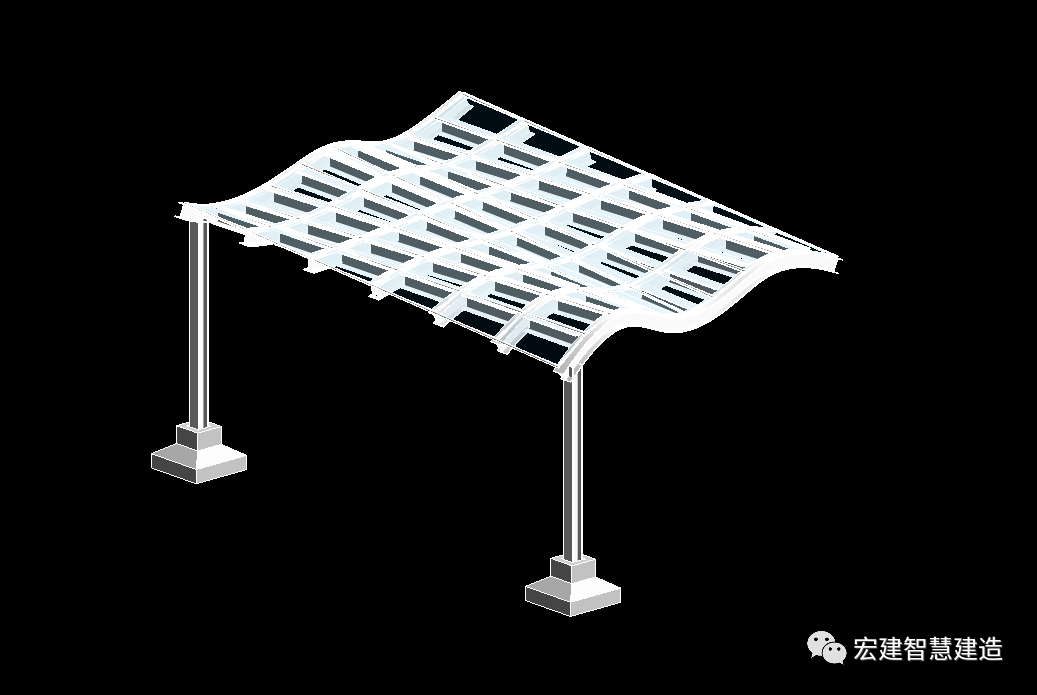

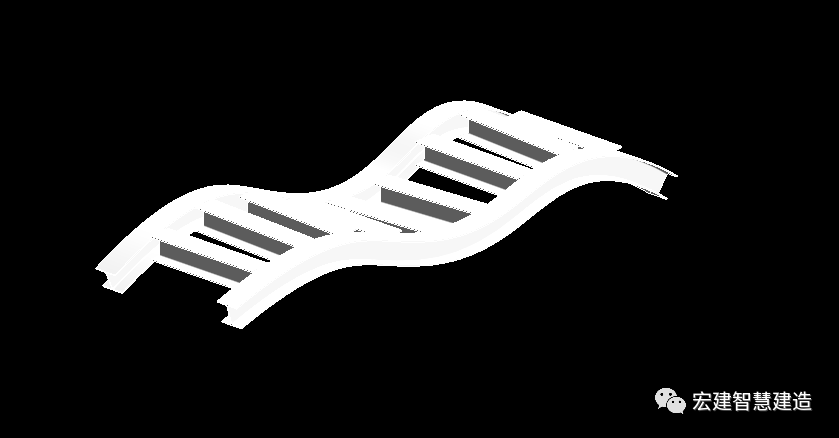

第七步，根据图纸将钢柱和钢柱支座画上，这样就完成了异形雨棚的绘制。
