构件质量精度装配式建筑进度的影响很大，那么通过BIM技术将建筑设计阶段的项目信息传递至构件生产阶段，可直接为生产制造阶段提供有效数据。利用预制构件标准化生产这一特性，建立工程项目所需要的各类构件族库，比如预制外墙、楼板、梁、楼梯、阳台板、空

调板等。设计单位将三维模型上传云BIM管理平台，在加工生产构件时，预制构件生产厂依据平台中的实时三维模型，结合工厂自身设备条件设计模具、指导工人下料、加工。

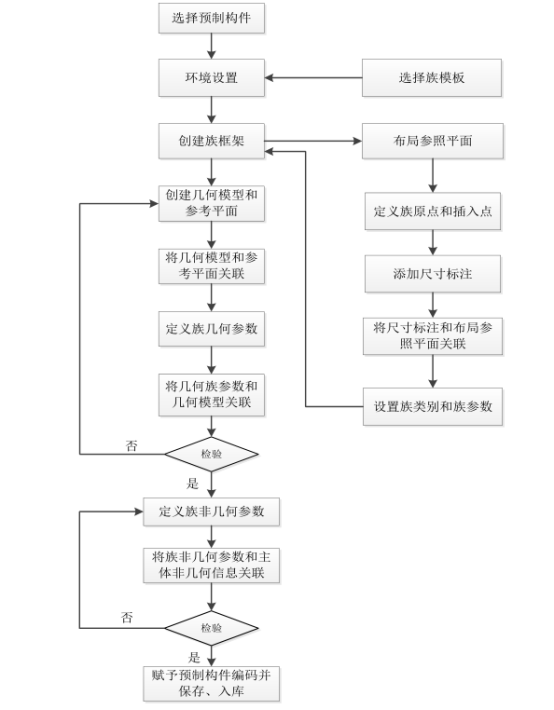

通过Revit平台创建构件库的具体流程如下图所示。

比如，在Revit中根据墙的结构组成、厚度等，在构件库中选择相应的墙种类置入模型中。构件生产厂按照模型中墙体尺寸外形、预留孔洞位置进行精确加工生产。尤其是预留预埋问题，像天然气、排水管道预留的深度和位置需要精确预留，以确保在管道安装时不出现留槽深度不够或者位置有偏差等问题。有些墙体在结构层外还有装修面层，构件生产厂在生产时还需要模型中装修面层的材料相关信息。

在准备生产阶段，生产厂商通过构件模型信息准备所需材料和模具，更早的制定生产计划、空出成品储存位置；在生产阶段，设计单位将经过深化设计后的构件信息传入模型，构件信息自动转换成生产设备能够识别的格式，即刻开始生产预制构件。

以精准全面的构件信息来指导构件生产，提高构件生产质量以及精确度，减少由构件不合格、不可用带来的返工及工期拖延，从而解决由构件质量不佳对进度产生的巨大影响。在质检环节中，如果发现构件有裂缝等质量问题，操作人员也可以将此信息传递到云BIM管理平台，方便管理员查看以便提出对策，在之后的构件出入库环节也执行同样操作，构件的全部生产信息就都包含在云BIM平台上了。
