Revit技巧 | Revit协同设计模式有几种?Revit工作集协同设计模式你知道吗?

发布于:2024-12-20 19:40:02
317人 分享

目前该协同设计模式应用最为广泛,非常适用于专业内部以及建筑单体或者子项体量较小、数量较少的项目(比如建筑主体附带门卫室、垃圾房之类)。由于采用同一套样板和标准,各专业协同设计效率很高,中心文件与多个本地文件之间信息可双向传递(Revit命令:同步),确保数据及时更新。

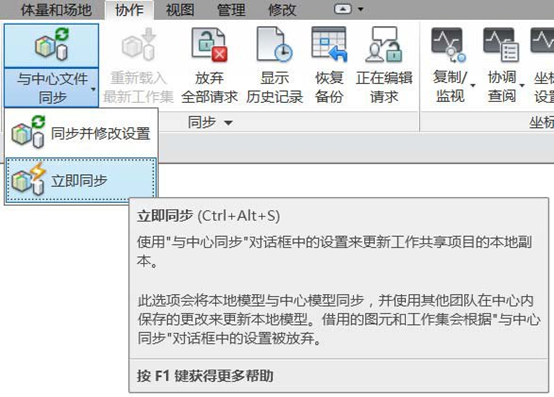

图1 Revit同步命令界面

该协同设计模式工作集之间可借用权限编辑对方的模型,所以对工作集的权限管理机制要求较高。在建筑单体中多以专业和垂直分区划分工作集,比如地下室、裙房、标准层及屋顶各自一个工作集。根据项目具体情况,为了方便设计,工作集可再次按照系统或构件类别细分,比如给排水专业可分为消防系统、非消防系统;建筑专业可分为幕墙、土建等。

工作集划分的越清楚对协同设计越有利,效率越高。但根据实践,并非工作集越多越好,主要原因在于这对协调要求极高,一旦管理不好,反而容易出现模型工作集归属错误的情况;另一方面,随着设计的不断深化,模型文件越来越大,与中心文件同步需耗费更多时间,硬件负担也随之加重。Revit中同步操作呈现唯一性,即无法多个设计师同时同步,必须有先后顺序,而且在同步过程中其他成员的编辑工作会出现卡顿甚至无法编辑。综合以上,工作集的划分视具体情况而定。

俞侃 仅供学习交流 版权归原作者所有

转载请注明来源本文地址:https://www.tuituisoft/blog/10681.html
