族（Family）是Revit中的核心，当我们打开Revit项目文档是会发现项目中模型的所有图元都是基于不同的族实例（Family Instance）构成的。不同类型的族实例（Family Instance）可按照族类型（Family Symbol）进行划分（例如：圆形柱400mm、圆形柱500mm等），而这些族类型（Family Symbol）共同构成了圆形柱族，不论是矩形柱、圆形柱在Revit中都同属于结构柱这一类别（Category）当中（四者之间的关系如图1所示）。

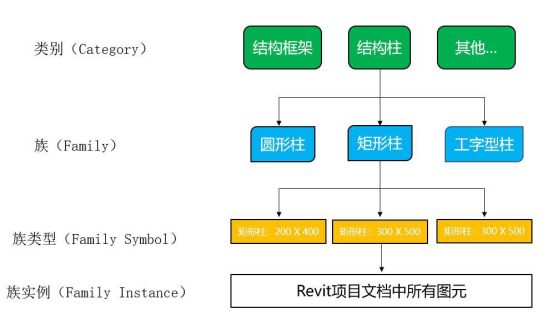

图1 类别、 族、 族类型、 族实例四者之间关系

在Revit中族分为三大类：系统族、可载入族和内建族，下面分别介绍一下着三种类型组的特点：

（1）系统族

系统组是由Revit中本身预定义的族，包含墙、楼板、天花板和风管等。其特点是用户可以通过对现有的系统族进行复制、修改参数等操作，但不可以创建新的系统族。用户无法将他们作为外部文件载入到现有的项目中，也无法将系统族导出，但可以在项目和样板之间通过复制、粘贴的方式进行系统族类型信息的传递。

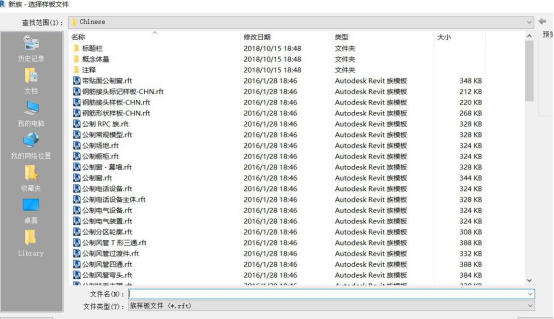

图2 族样板文件

（2）可载入族

Revit会向用户提供许多族样板文件（如图2所示），用户通过这些族样板文件进行编辑，对族实体进行参数（如尺寸、坡度、材质等参数）的添加和关联创建成新的族。新创建的族则可以作为可载入族载入到项目当中，也可以作为嵌套族载入至其它的族当中去。可载入族不仅可以传递到Revit项目中，同时也可以将项目中的可载入族导出扩展自己的族库，以便用户方便时使用。

（3）内建族

内建族只存在于当前项目当中，通常用于某个项目建委特殊的对象（如自定义墙、吊顶等）。内建组既不能单独另存为族文件，也不能载入到其他的项目当中。由于内建族的内存相对可载入族更大，通常使用评率也较低。

文：钱搏健 华东交通大学

仅供学习交流 版权归原作者所有
