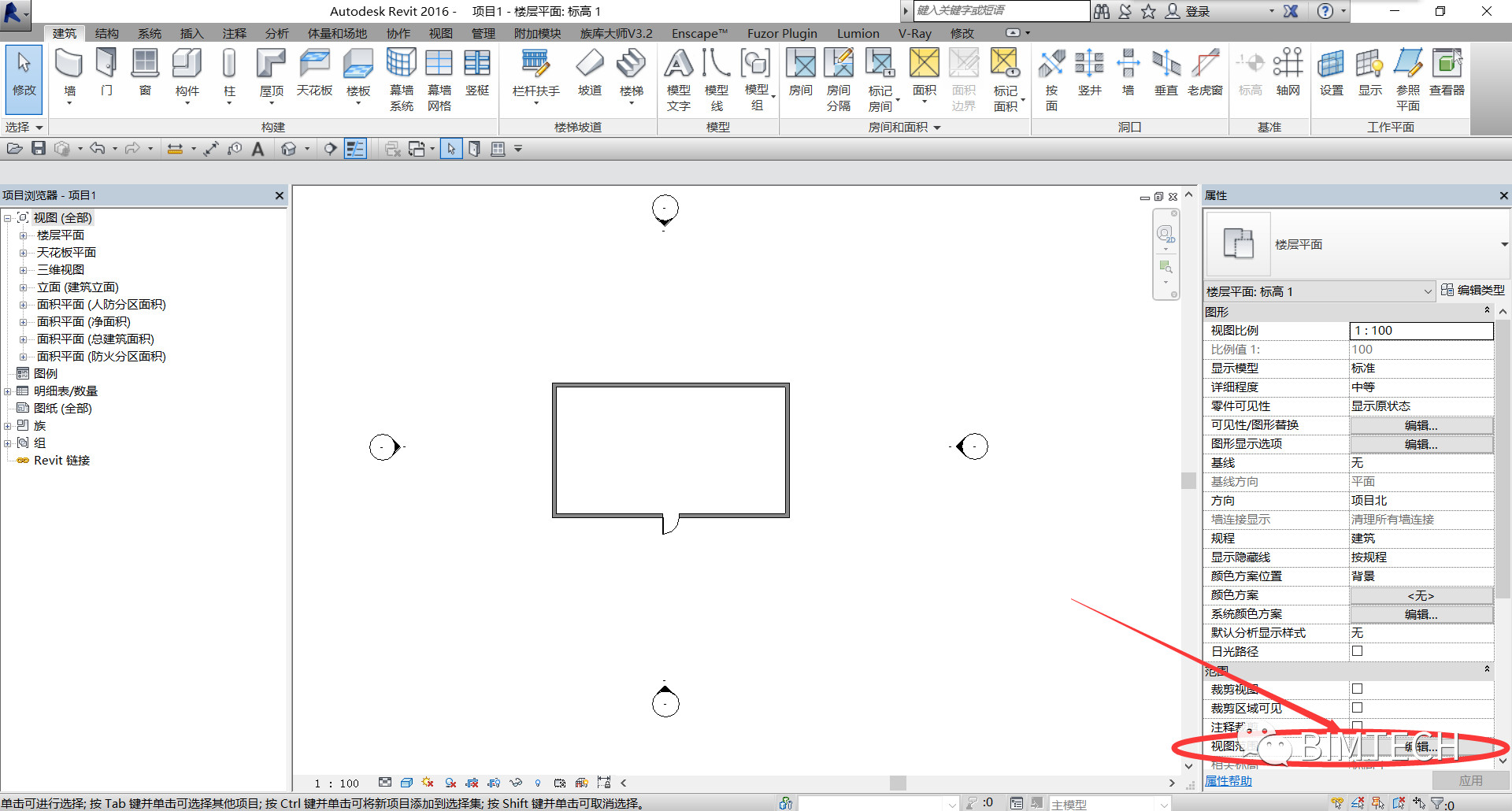

Revit软件的建模操作方式与3DSMAX、Rhino等不同，Revit软件是利用工作平面、视图范围等功能来辅助模型的建立，今天我们来看看“视图范围”应该怎么调用。在模型创建环境中，默认是打开楼层平面的视图属性的，如下图所示。

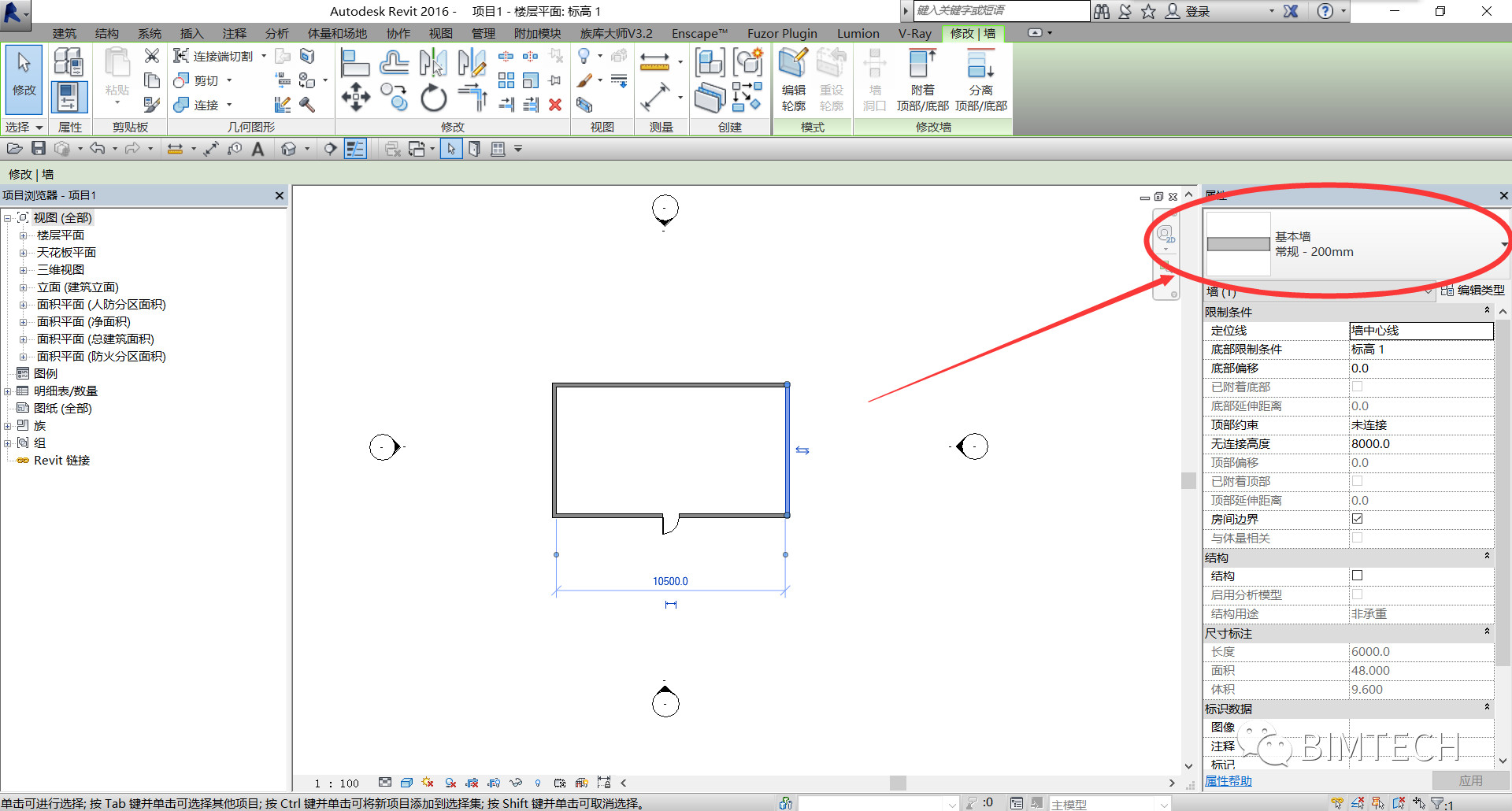

但有的时候呢，如果不小心单击了图元或是激活了其他命令后，咦？视图范围就找不到了。。。这是因为相应的图元或者命令被激活后，原视图属性就变成了其他图元或命令的属性了。所以这里我们要清楚一点的是，属性栏是会根据软件使用者的具体操作发生相应变化的，如下图所示。

因此，我们只需要在视图空白处单击一下，视图属性栏就回来了，当然“视图范围”命令就可以调用了。这里也可以理解为，只要能出现视图属性栏，那么就可能找到“视图范围”命令。

接下来，我们来解决很多人比较迷惑的一个问题，族编辑环境没有视图深度怎么调取命令吗？

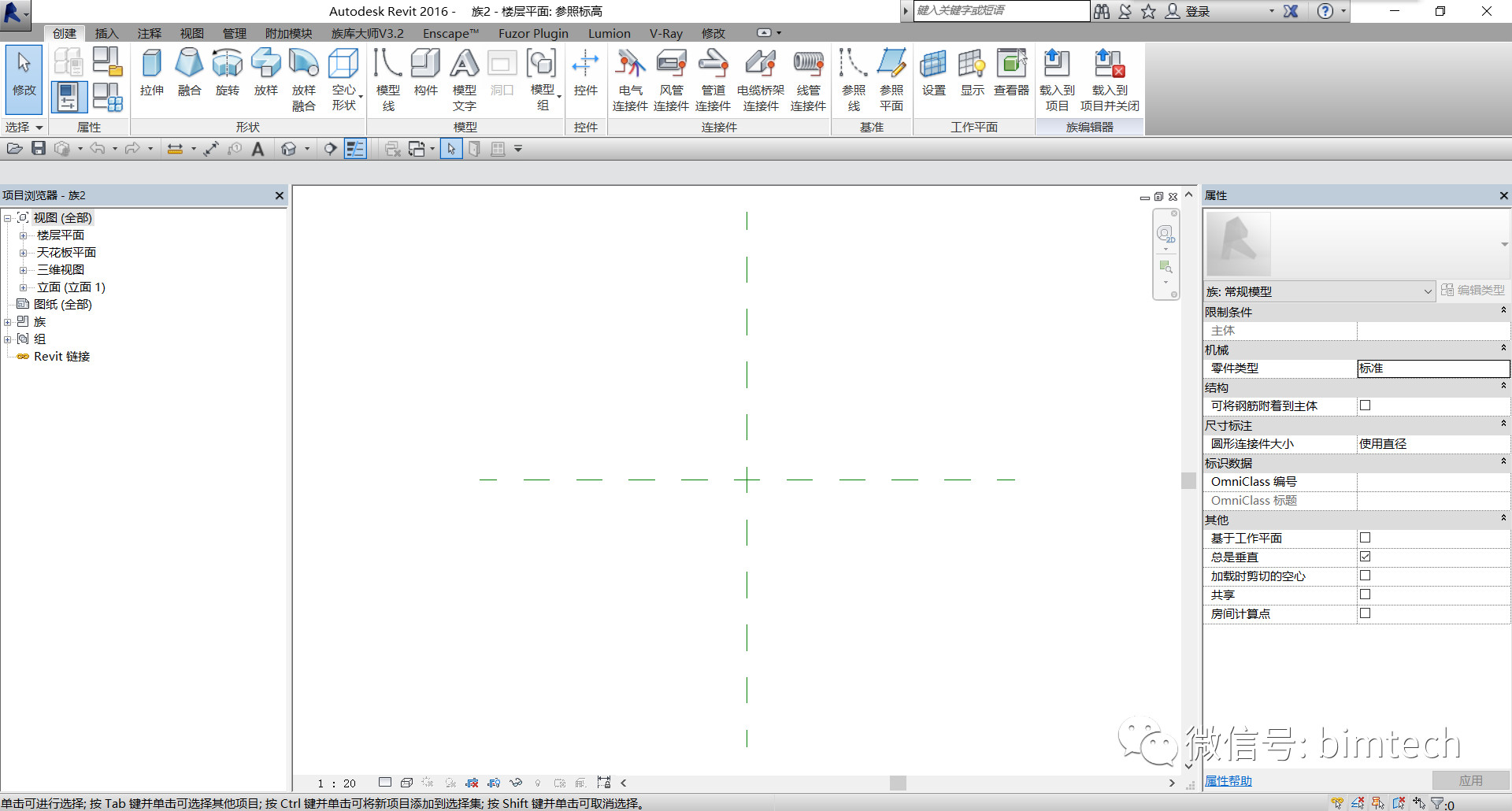

进入族编辑环境后，不像模型编辑环境会默认出现视图属性栏，很多人一下子就懵了，视图范围在哪里调用？下图是默认的族编辑环境打开时候的样子。

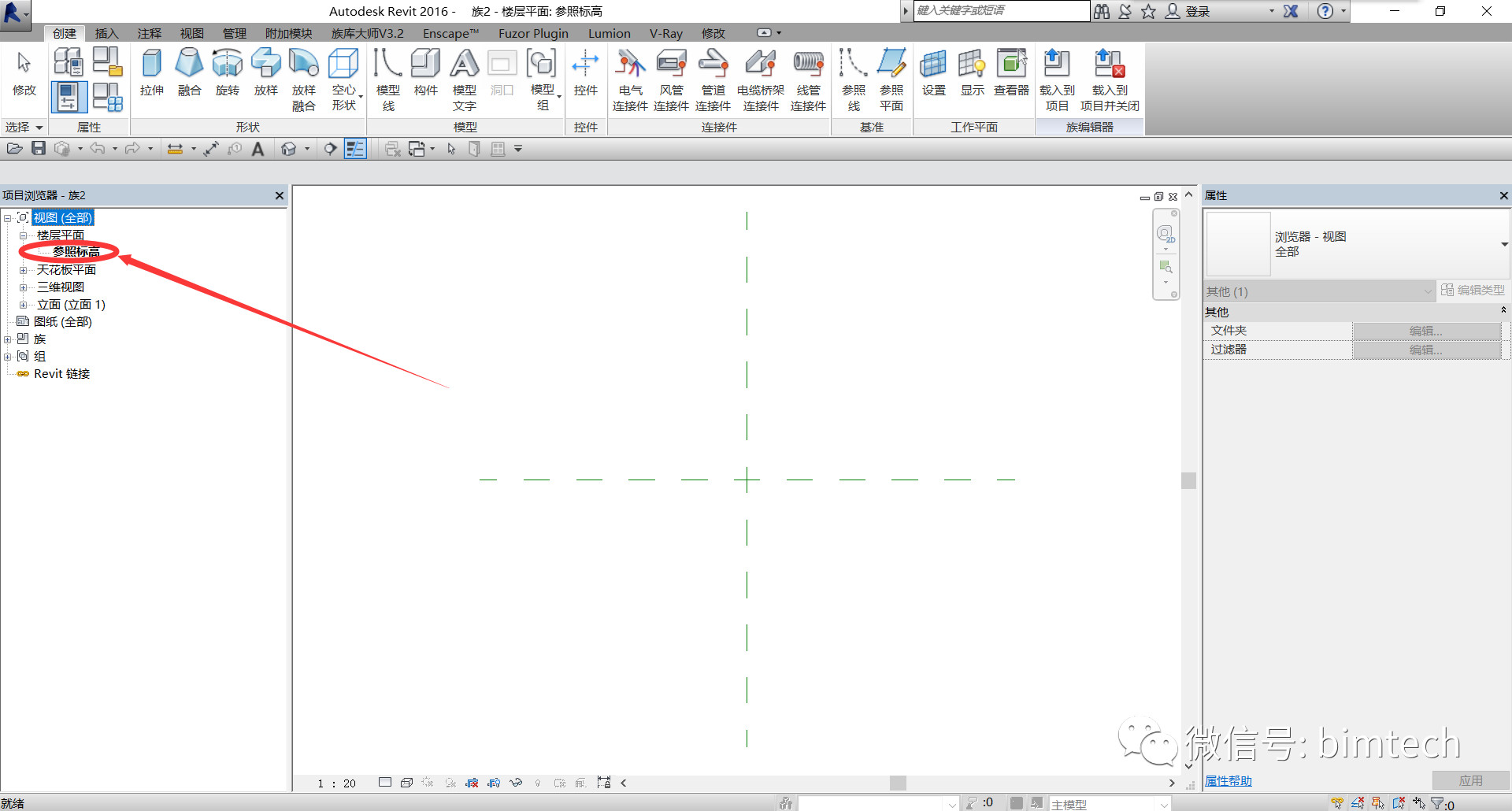

不要惊慌，淡定！”视图属性“顾名思义就是某类视图的属性，那么是哪一类呢？答案是：平面视图（包括天花视图）。而族编辑环境也是有平面视图的，就是楼层平面里的参照平面，如下图所示。

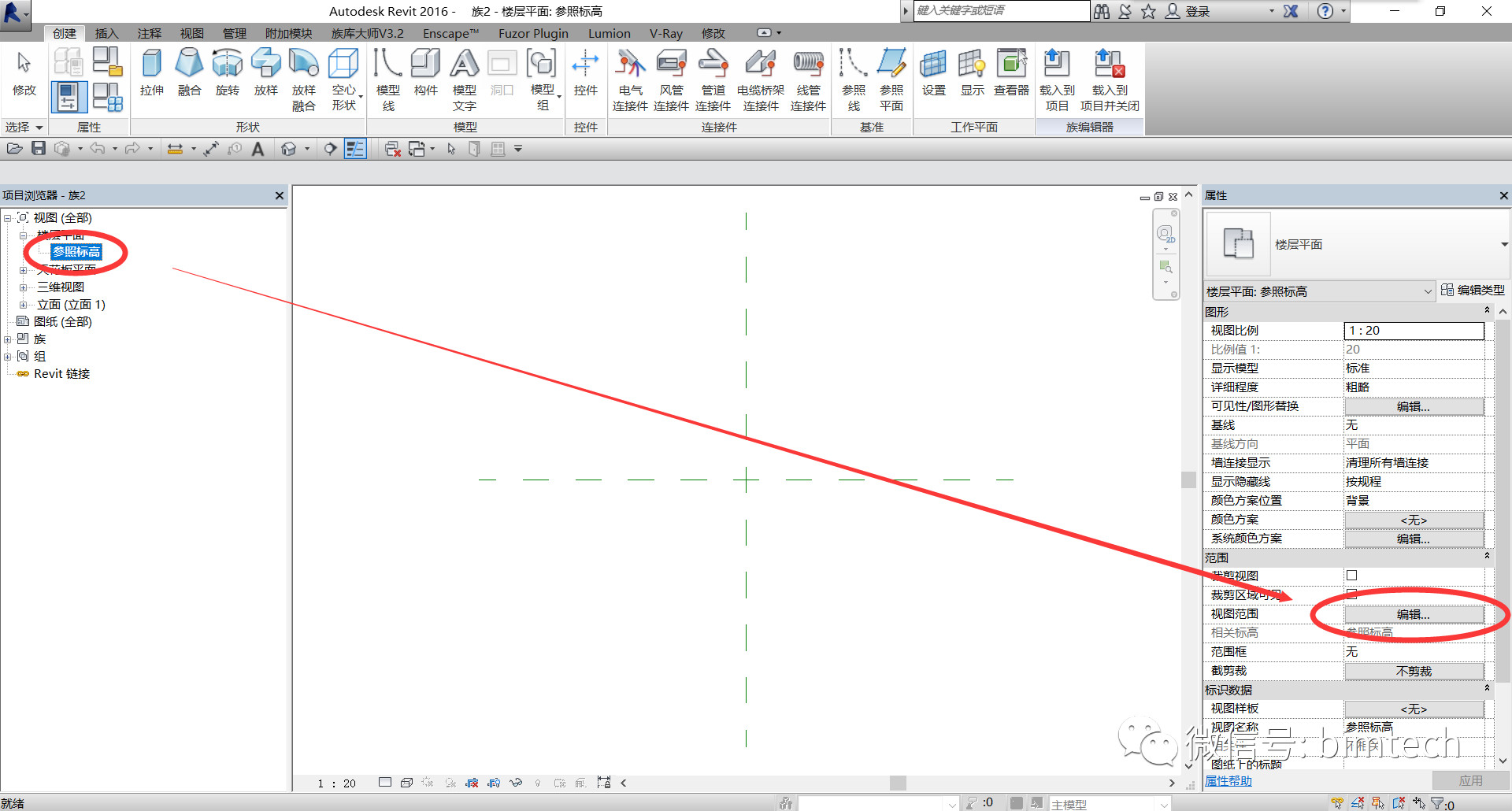

所以，当我们单击楼层平面里的参照平面时，右侧的“视图范围”就出现了
