“捉迷藏”想必是大家小时候常玩的游戏，那你想没想过，在我们的Revit里也有“捉迷藏”这样的游戏，下面就随小编一起来看看吧。

Revit里有这样一个命令，叫做临时隐藏/隔离，是我们在模型绘制过程中经常使用的一个命令，主要用于查看或编辑视图中特定类别的少数几个图元。隐藏”工具可在视图中隐藏所选图元，“隔离”工具可在视图中显示所选图元并隐藏所有其他图元。该工具只会影响绘图区域中的活动视图。那具体是如何来使用呢？

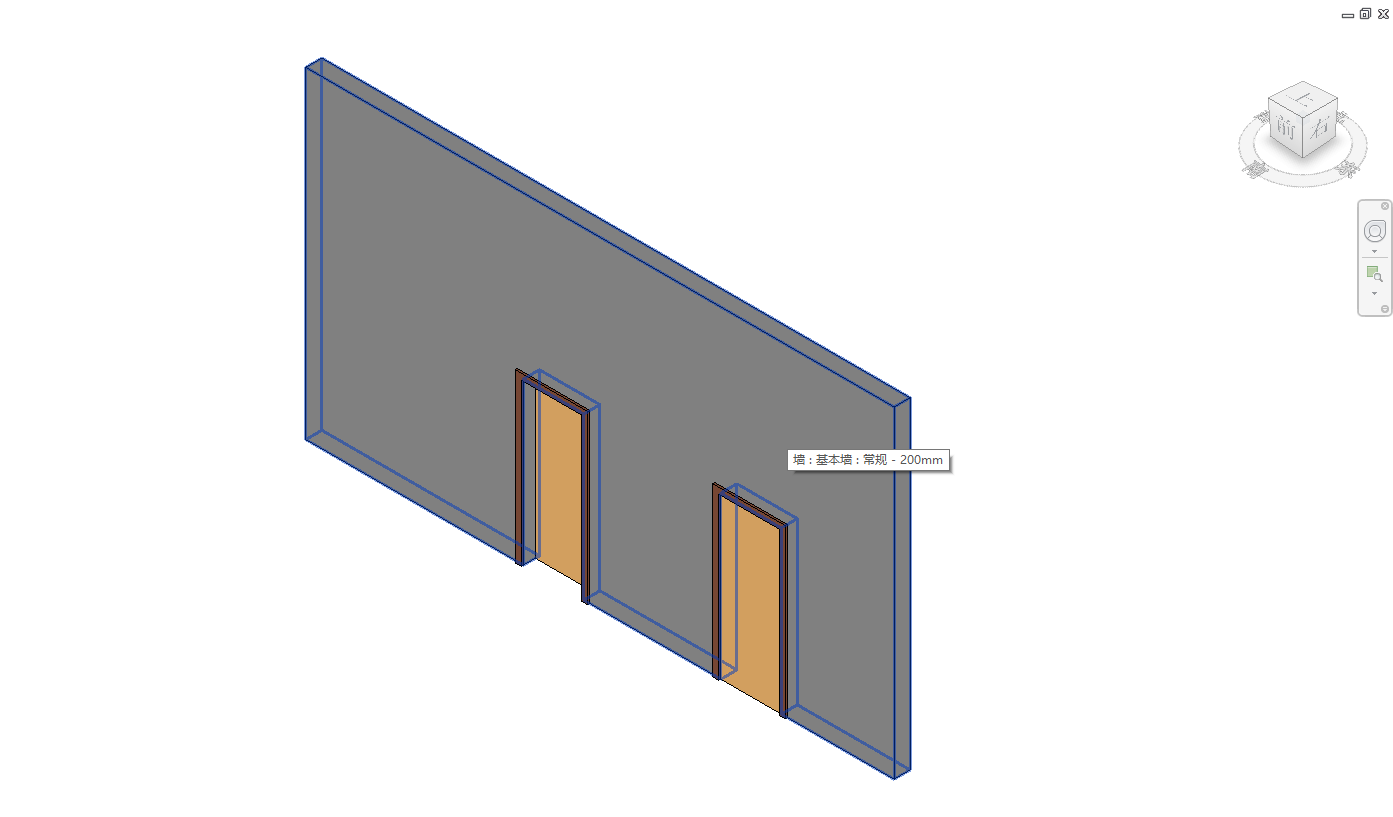

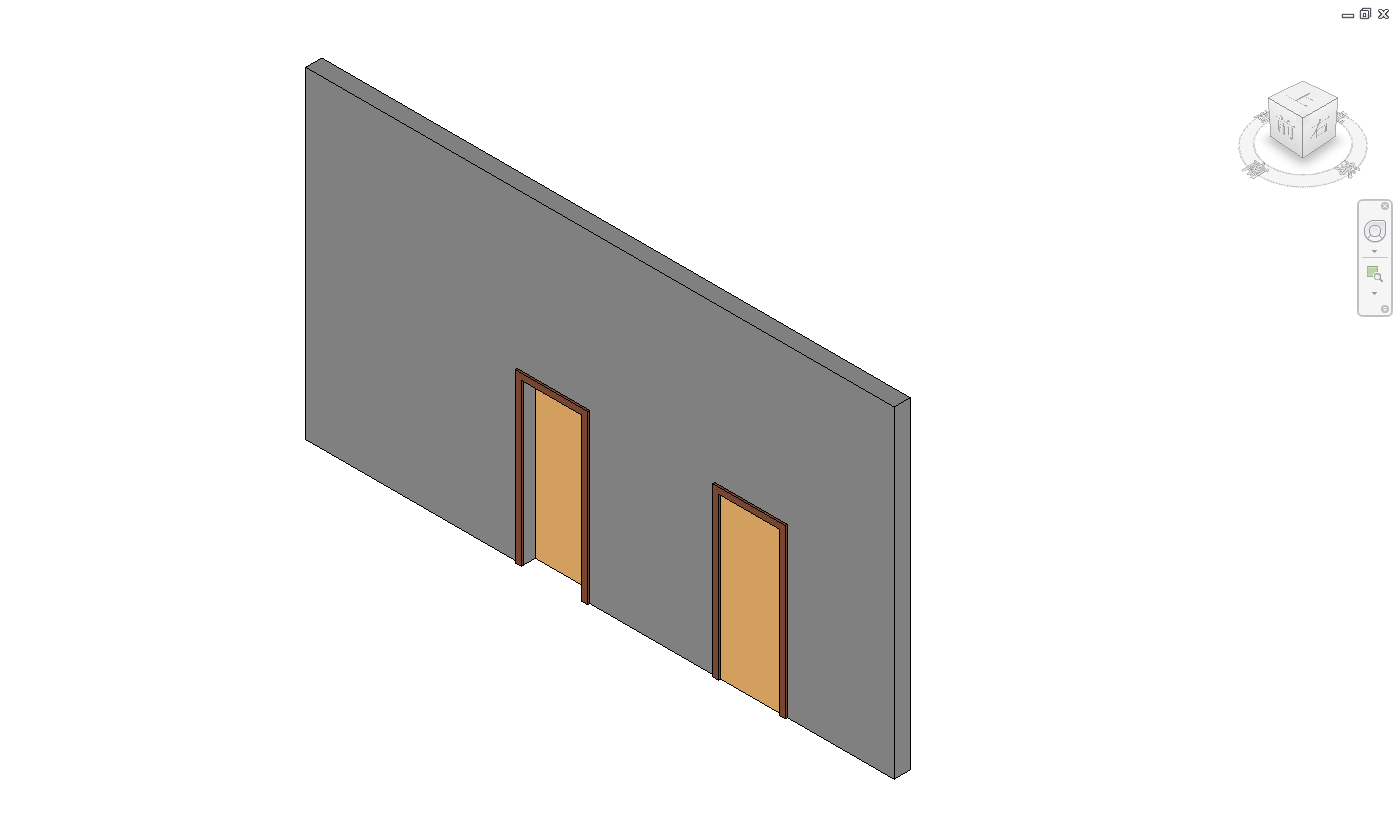

首先我们在项目中绘制一面墙，并在墙上放置两扇门。

在视图控制栏，有一个小眼镜的图标，即是我们今天的主角--临时隐藏/隔离。

点选一扇门，点击小眼镜，这是小眼镜会显示六个命令。

分别为亮显的四个：隔离类别，隐藏类别，隔离图元，隐藏图元

灰显的两个：将隐藏/隔离应用到视图，重设临时隐藏/隔离

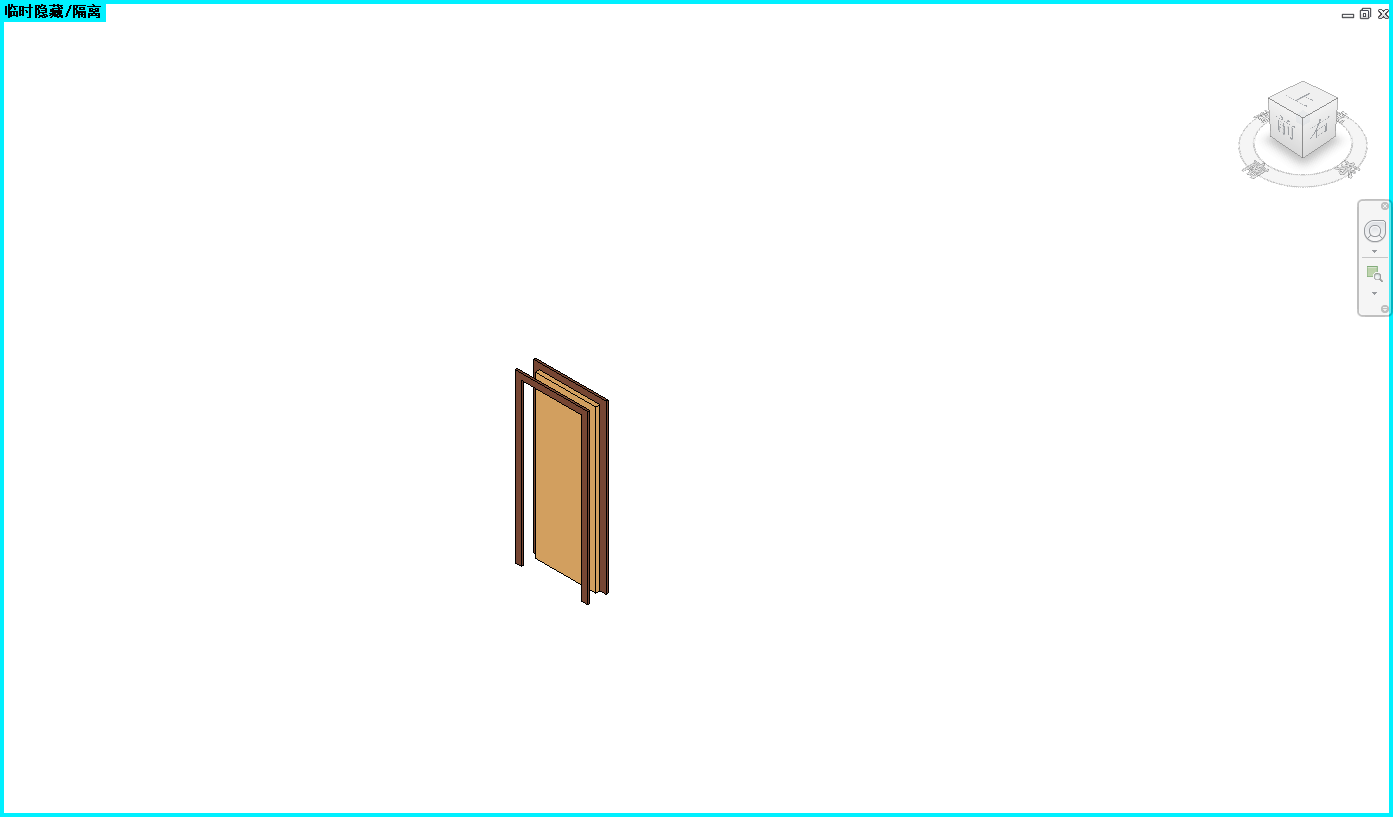

点击隔离类别，这时视图中只会显示我们绘制的门，墙被隐藏。

同时，绘图框会有一个蓝色边框，显示临时隐藏/隔离。

若想要将墙恢复，需点击重设临时隐藏/隔离

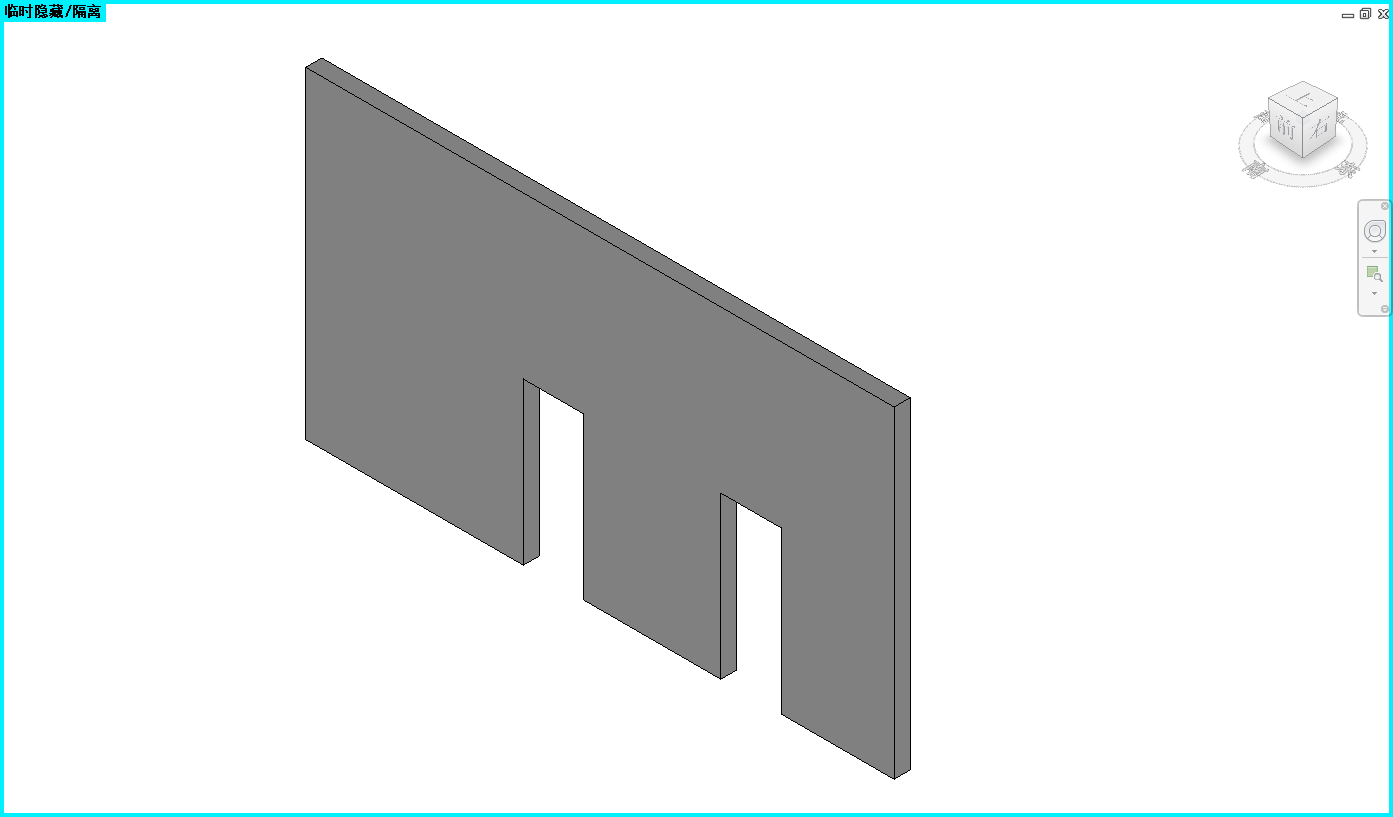

同理，隐藏类别，则会将墙保留，门被隐藏。

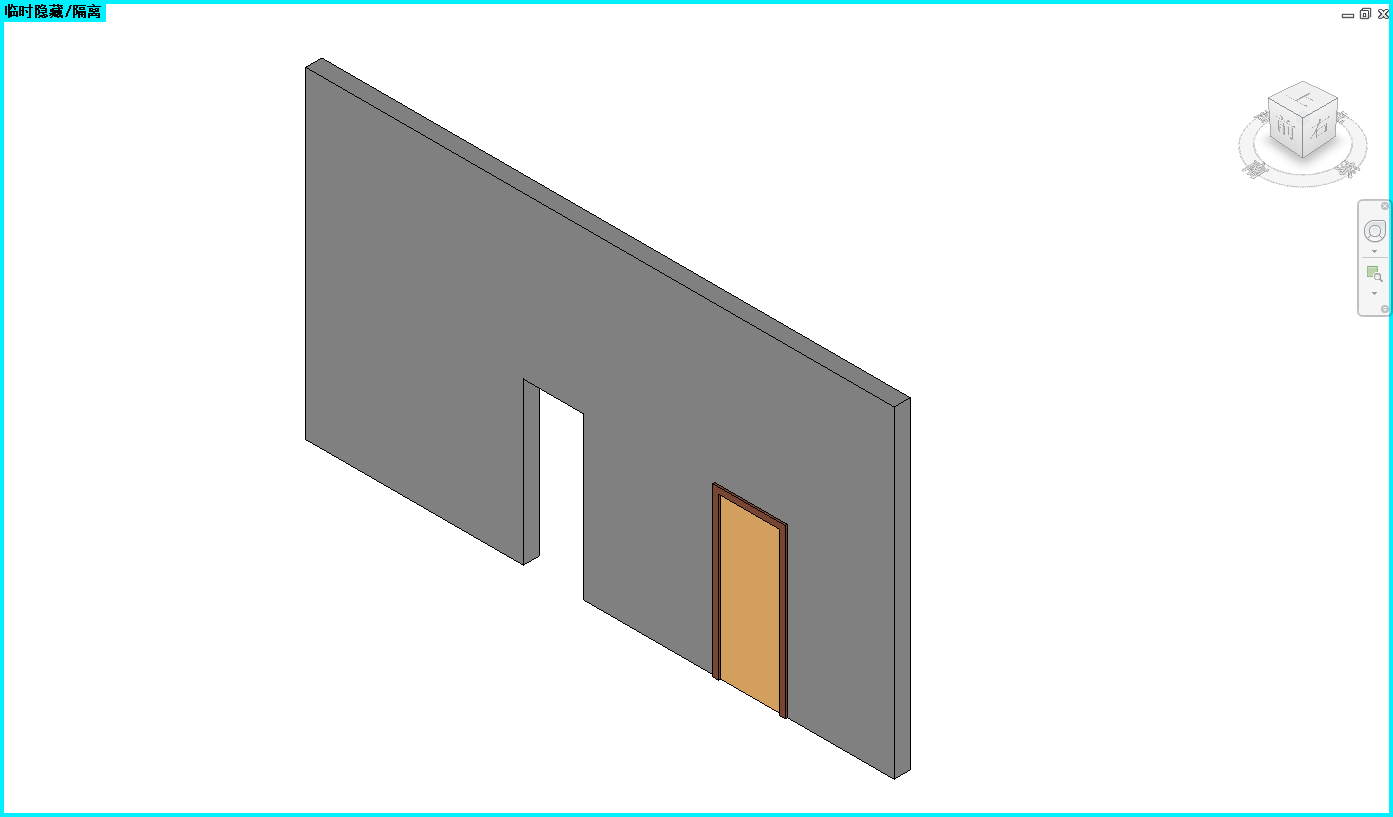

隐藏或隔离图元则只是对当前选中图元进行隐藏或隔离。

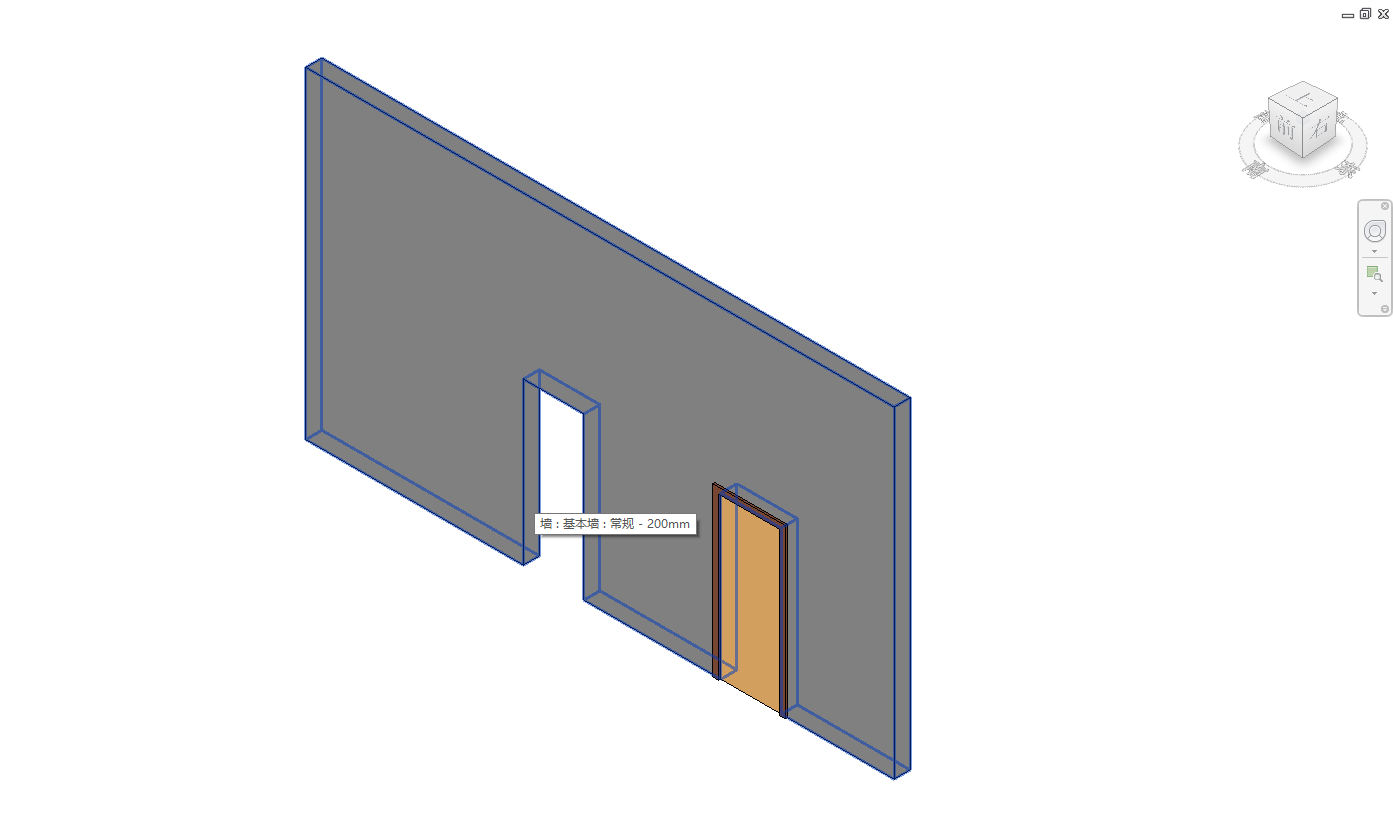

还有一个命令叫做将隐藏/隔离应用到视图，点击后，绘图框的蓝色边框则会消失，且在门洞位置无法选择。

若想要恢复显示，这时重设隐藏/隔离已经无法满足要求了，我们需要点击小眼镜右侧的小灯泡，即显示隐藏的图元。

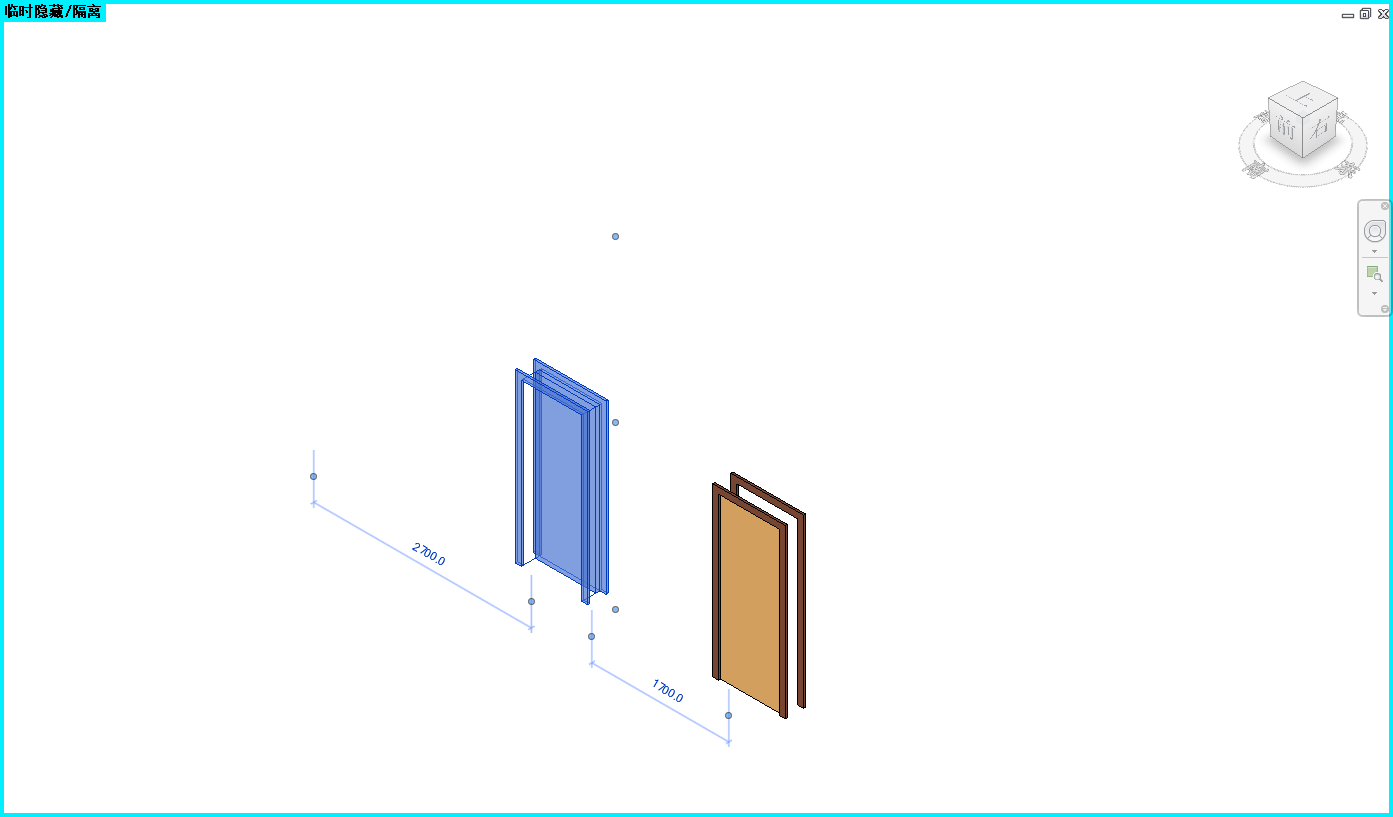

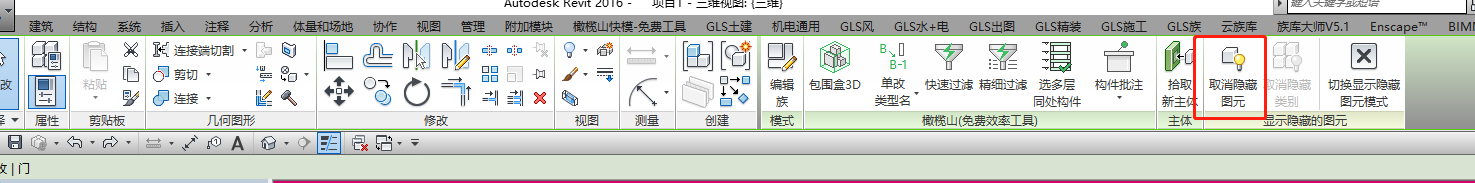

点击后绘图界面会有红色边框，显示隐藏的图元，这时我们刚才应用到视图的隐藏门会红显，选中隐藏的门，点击上方命令栏中的取消隐藏图元，并关掉小灯泡即可恢复原状。

怎么样，是不是很神奇，所以有些时候我们找不到自己想要的图元时，先不要着急，看看是不是因为它在和你玩捉迷藏，然后再用我们之前给大家普及的图元可见性显示的方法进行排除，可以更好的解决我们实际项目中遇到的问题。
