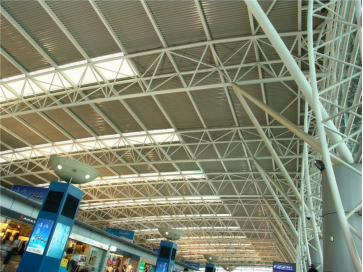

桁架结构中的桁架指的是桁架梁，一种由杆件彼此在两端用铰链连接而成的结构。桁架由直杆组成的一般具有三角形单元的平面或空间结构，桁架杆件主要承受轴向拉力或压力，从而能充分利用材料的强度，在跨度较大时可比实腹梁节省材料，减轻自重和增大刚度，是格构化的一种梁式结构。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。那么我们如何运用Revit软件来创建桁架呢，这里简单的介绍一下。

一：族的创建

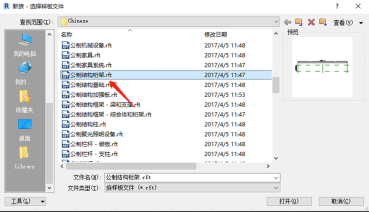

首先我们新建一个族，找到公制结构桁架.rft并选择进入创建族界面。

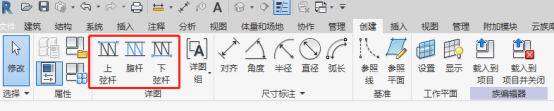

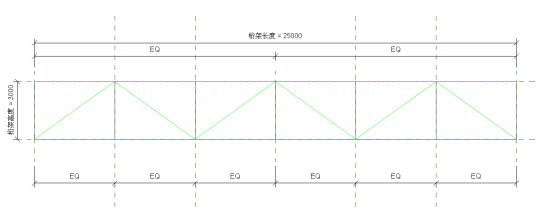

在创建选项卡里面有三个选项可供选择，分别是上弦杆、腹杆以及下弦杆。根据图纸分别创建桁架的上弦杆、腹杆以及下弦杆。

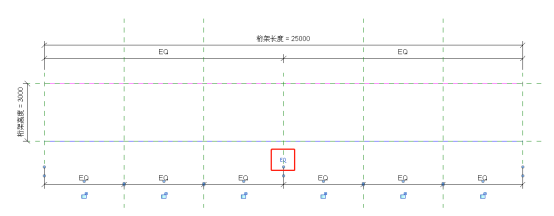

在创建的过程中，可以通过创建参考平面线来辅助我们创建桁架的轮廓。如果腹杆间距是一样的情况下还可以通过注释选项卡里面的对齐功能依次对齐所有的参照平面线并点击EQ，可以快速达到平分参照平面线的目的。

二：杆件类型的设置

所有的上弦杆、腹杆以及下弦杆按照图纸创建完毕以后我们载入到项目里面来，可以得到一个桁架族。

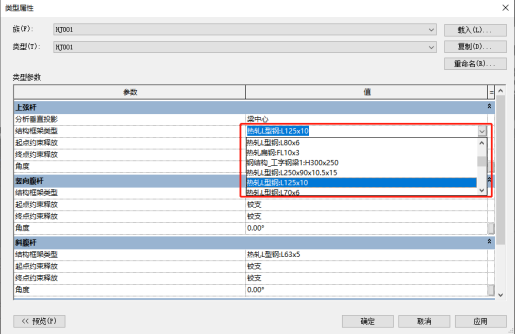

载入桁架族以后，根据图纸提前创建好需要的杆件类型参数以及材质。通过点击编辑族类型，下拉结构框架类型依次选择上弦杆、腹杆以及下弦杆的杆件类型就可以在项目中正确放置了。
