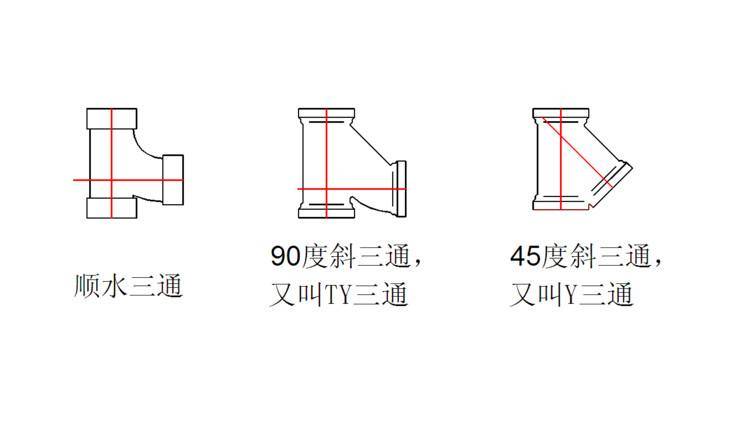

正/斜三通：按照支管方向来分，与主管成90°为正三通，其他为斜三通。而顺水三通是在正三通的基础上改出来的。

斜三通（又称T三通）：常见的有90°斜三通又称TY三通，和45°斜三通又称Y三通。

水利条件：90°斜三通>顺水三通

常见材质：45°斜三通可以为金属材质也可以塑料材质，90°斜三通金属材质，顺水三通塑料材质。

下面重点要讲的是Revit绘制水管TY三通与顺水三通，这二者有什么区别呢。

1. 绘制TY三通

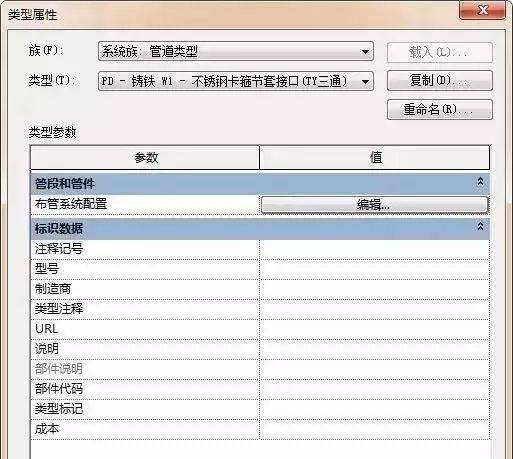

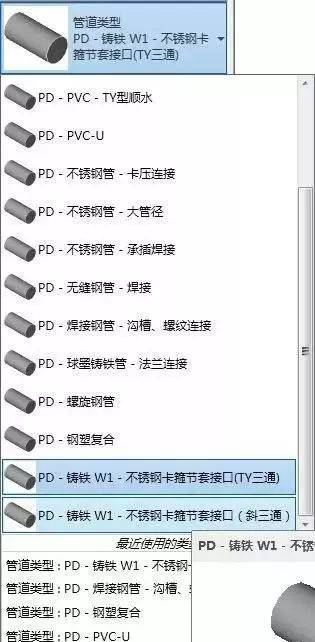

  ?选择水管类型，编辑水管类型

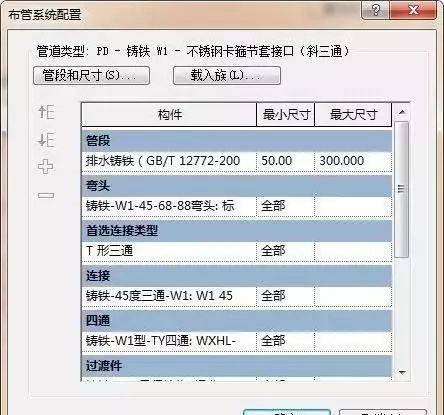

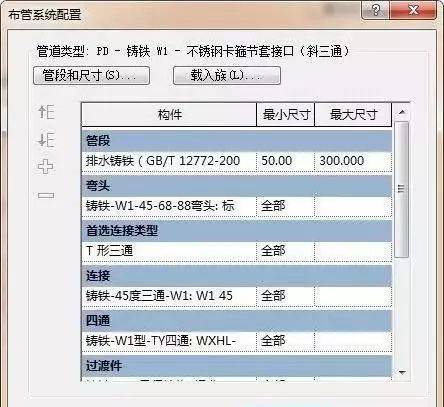

  ?检查水管布管系统，布管系统配置
  ?检查TY三通布管方式

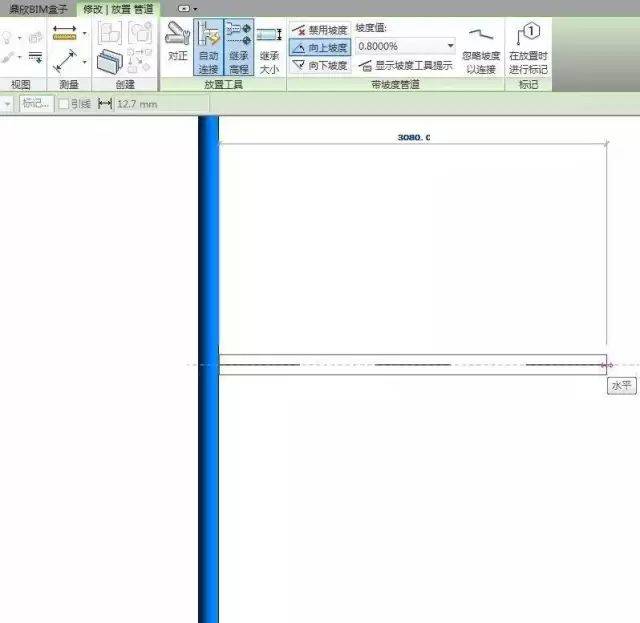

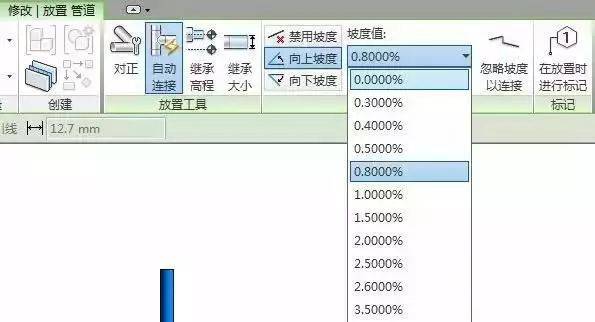

  ?选择水管坡度，设置坡度值千分之八
  ?绘制主管，支管

TY三通效果

注意：对TY三通管件，一般来说水管是有坡度的，重点要注意坡度的方向，必要时可以创建类似实例和继承高程配合使用

2. 绘制顺水三通

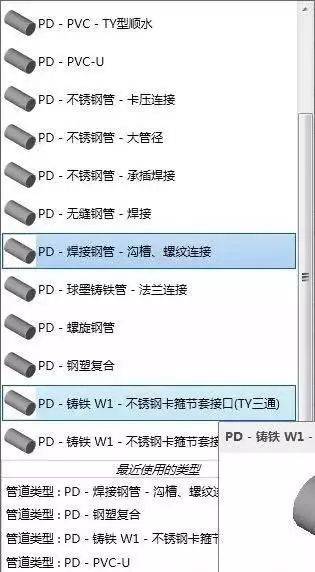

?选择水管类型，编辑水管类型

?检查水管布管系统，布管系统配置

?检查顺水三通布管方式

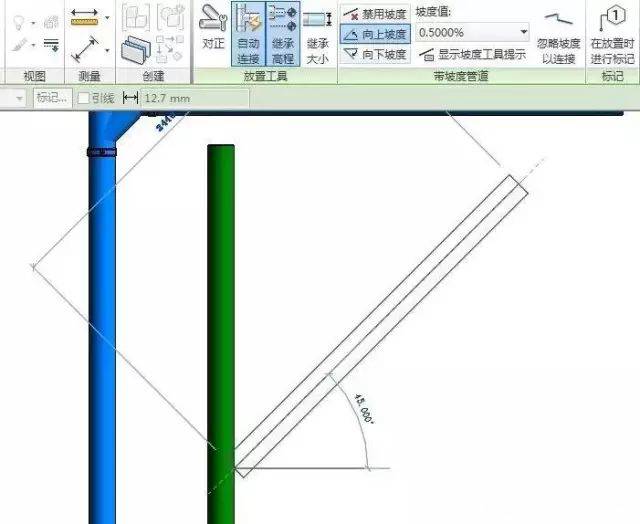

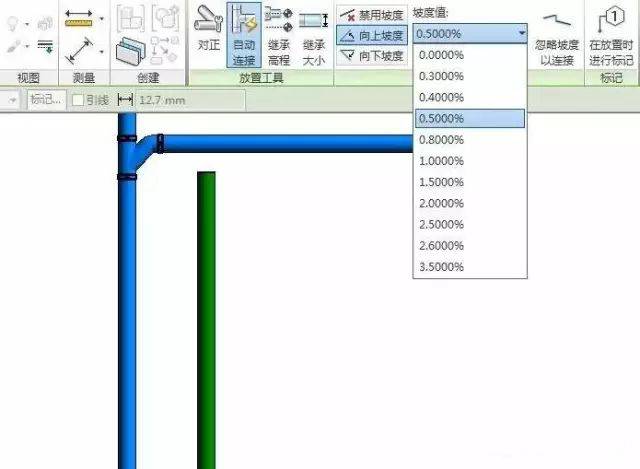

?选择水管坡度，设置坡度值千分之五

?绘制主管，支管

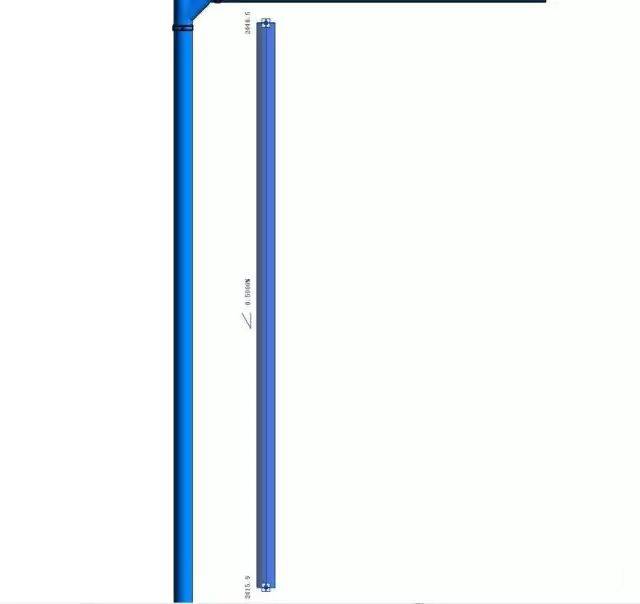

顺水三通效果

注意：当TY三通自动生成管件时，水管支管与主管是垂直的，如果水管支管与主管是不规则角度的，自动生成的管件可能是错误的。
当顺水三通自动生成管件时，水管支管与主管是有一定角度的，如果水管支管与主管是垂直的，自动生成的管件可能是错误的。

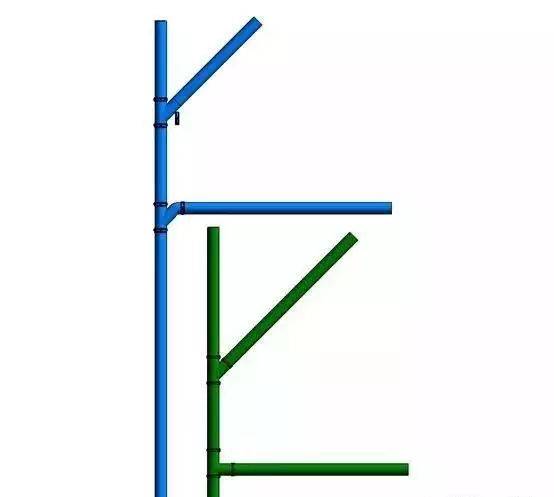

二种三通效果
