在建模过程中，有些构件需要定义光源，那么怎么给图元添加光源呢？下面以带光源的灯为例进行讲解。

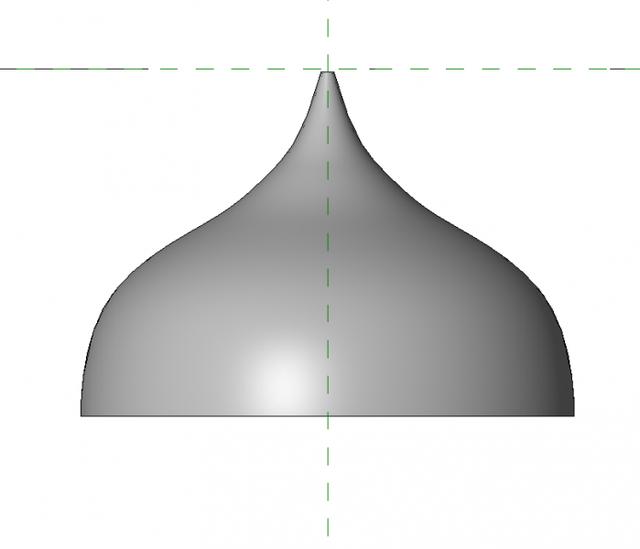

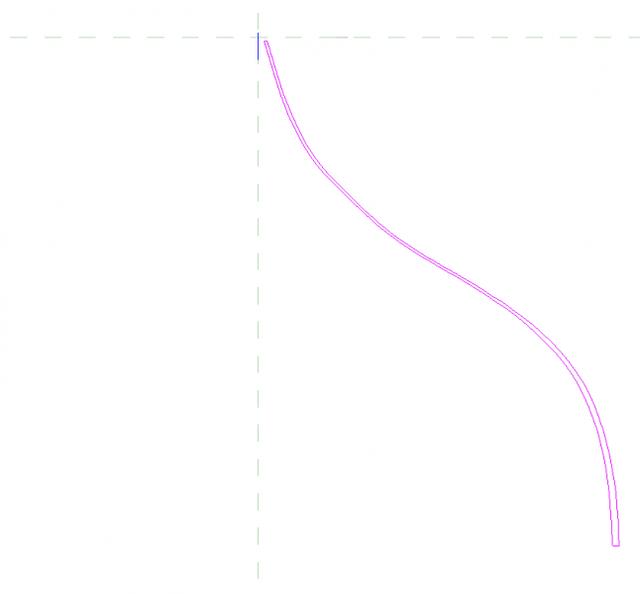

1、新建公制常规模型，打开前立面制作。用“旋转”命令绘制灯罩，如图所示。

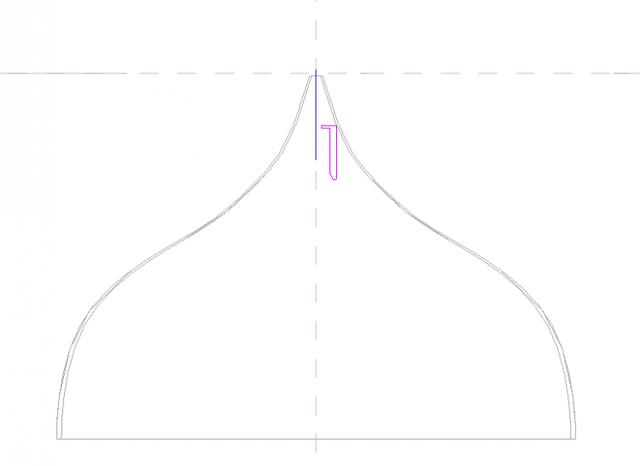

2、在用旋转工具制作一个灯泡接口，如图所示。

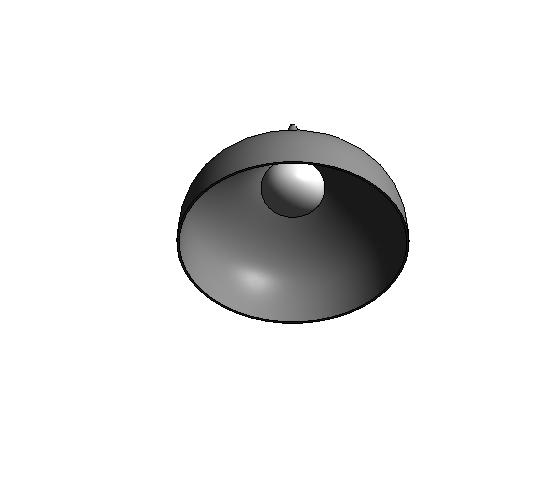

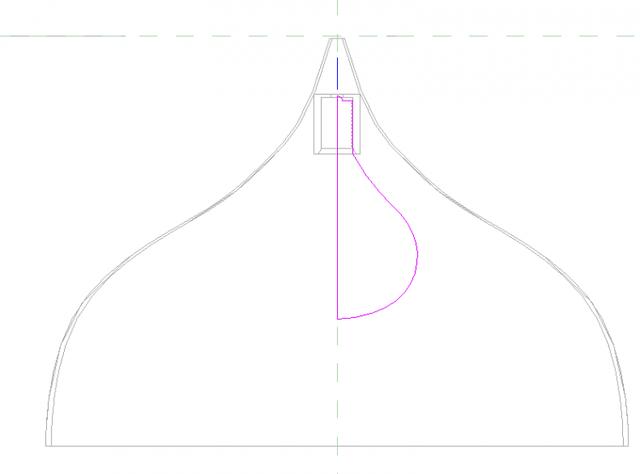

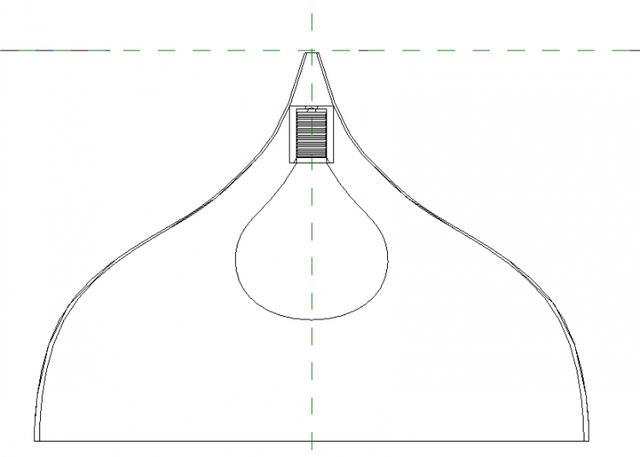

3、接下来还是用旋转工具制作灯泡，并为灯泡添加材质为白色，如图所示。

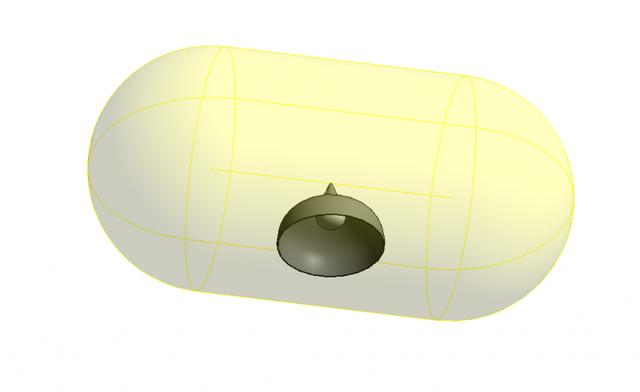

4、下面为这个灯添加光源。

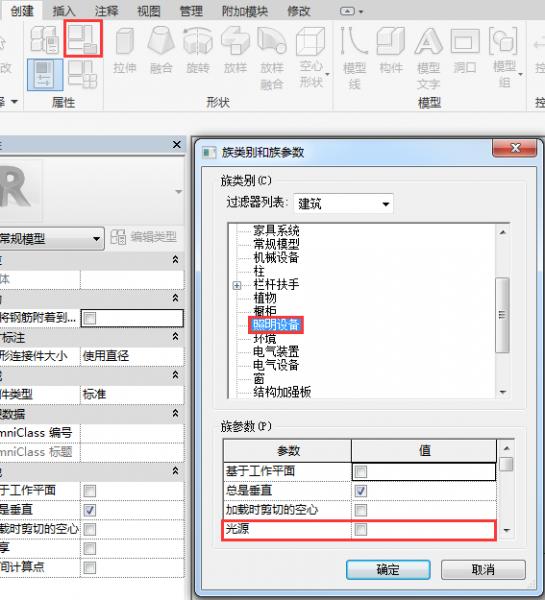

首先为这个族设置族类别，打开“族类别和族参数”选项卡，在族类别下拉列表中“照明设备”，然后在族参数下拉列表的“光源”后面打√，点击确定，如图所示。

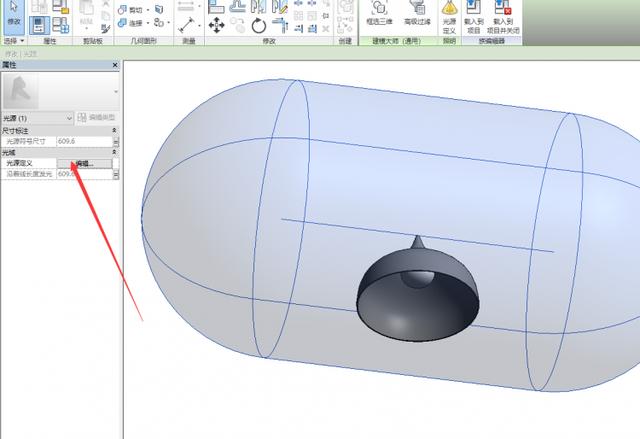

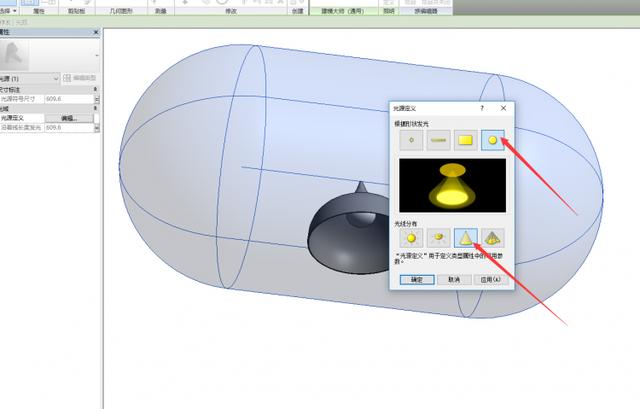

5、选择光源，在属性菜单下“光域”在拉列表中“光源定义”里，对光源进行编辑，如图所示。

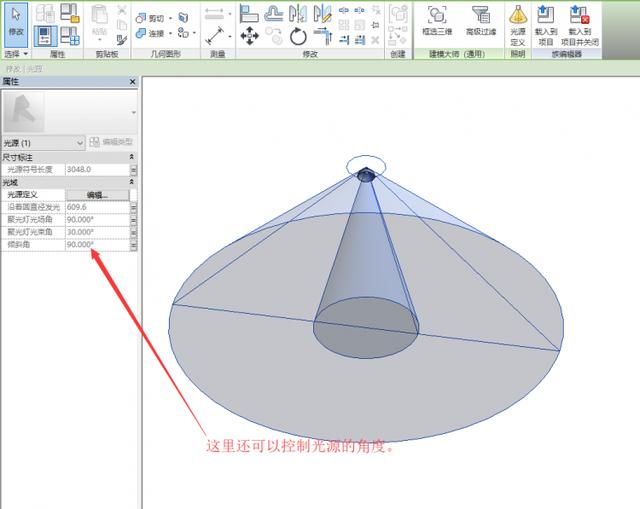

这里可以对光源的角度进行编辑，如图所示。
