文章来源：Revit自行车
上来就是QWER一套连招。

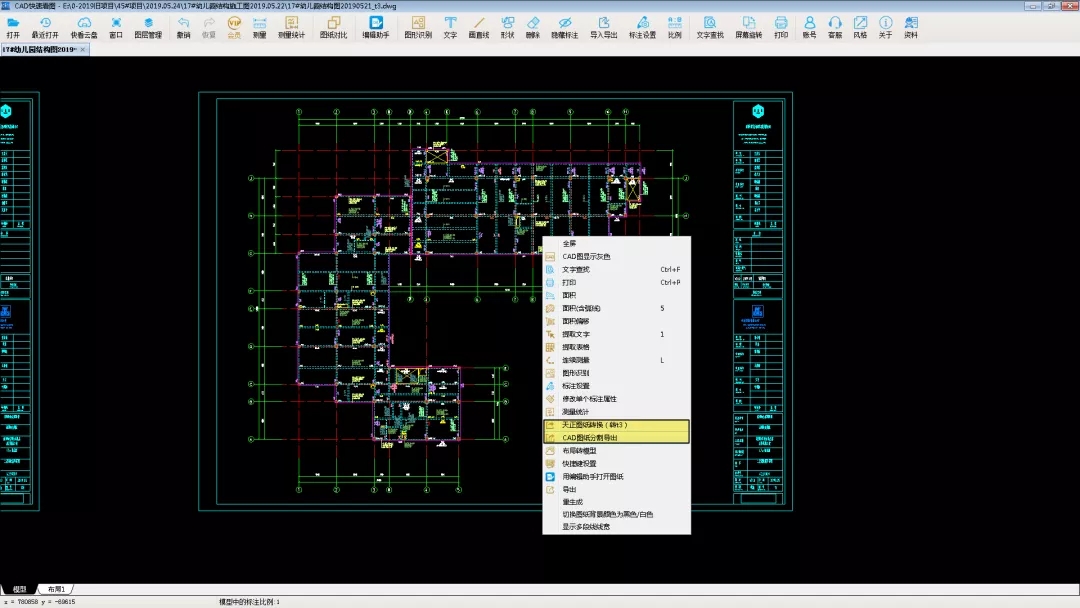

这是一遍一遍优化出来的流程，私以为是比较标准化的操作，且比较少会出现警告提示。当然，也可以用其他方法，比如广联达的快速看图软件（需要购买会员）。
以下是切图步骤

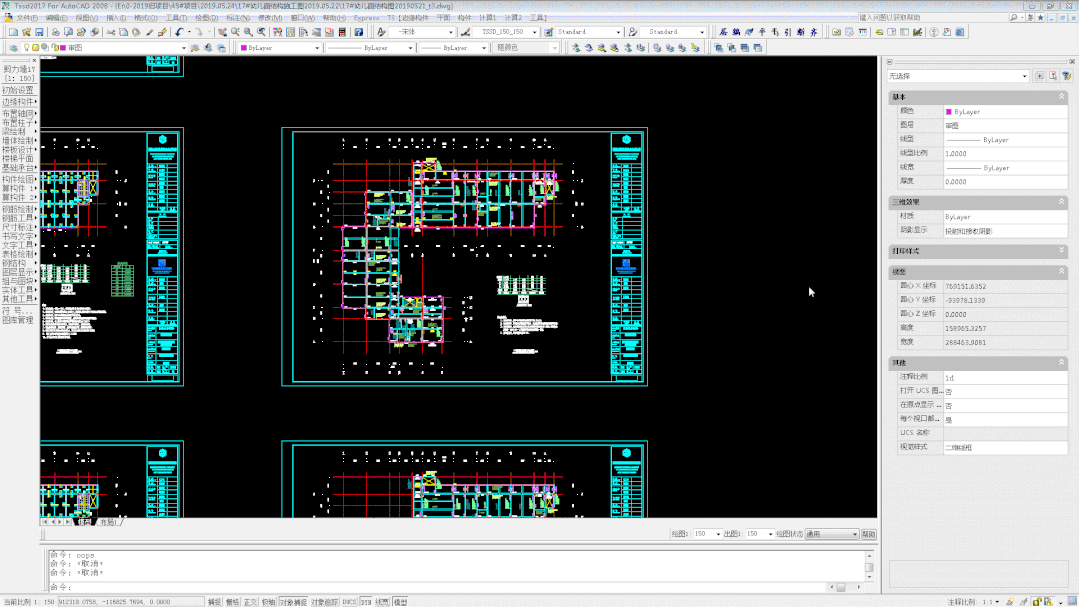

第一步，打开DWG文件
这里要求使用天正建筑配合AutoCAD打开图纸，因为有的图纸是天正制图，且为T3版本以上。这时候如果AutoCAD直接打开可能出现墙体显示不全，轴网标注缺失等情况。

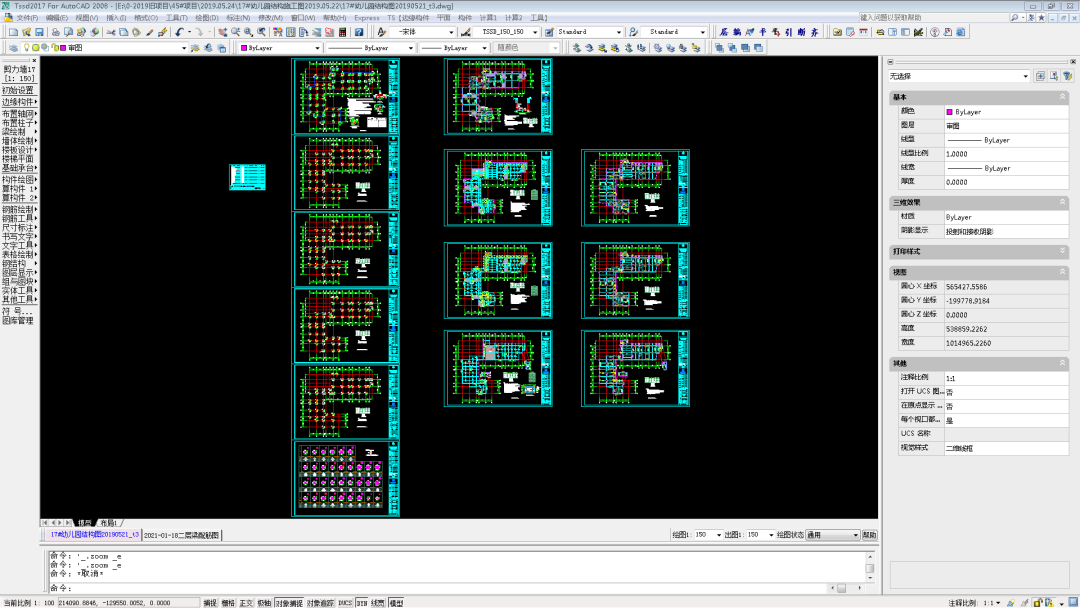

第二步，找到需要的图纸

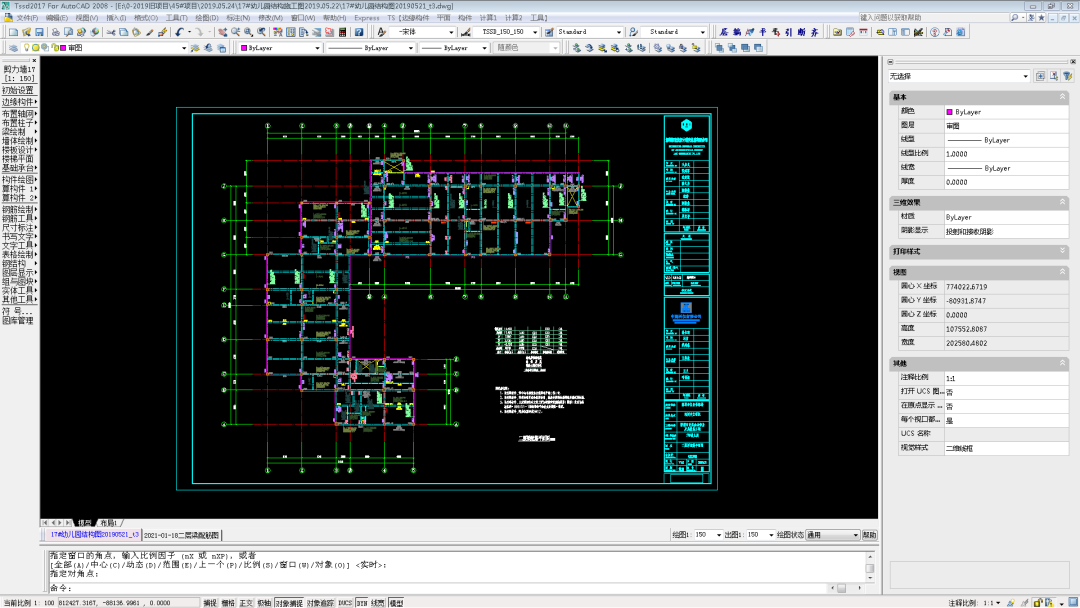

一般情况下，一层图套一个图框，总之我们按照当前层框选图形，选中所需。

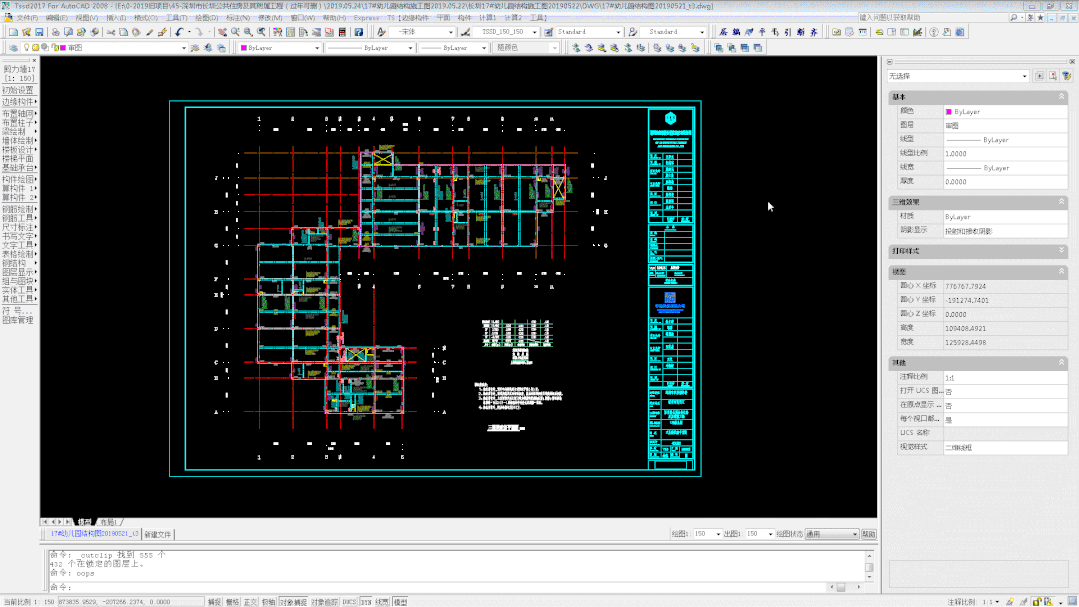

第三步，使用“CTRL+X”把图纸剪切带走
为什么不用复制呢？因为复制如果有遗漏内容不易发现，而剪切则能清楚地知道哪些图形被遗漏了。

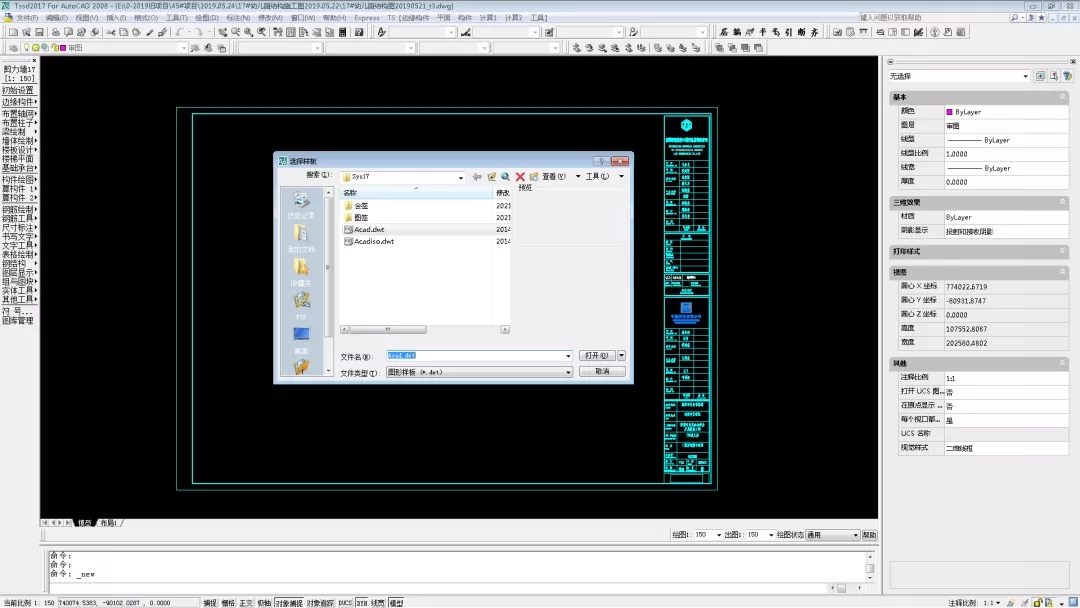

第四步，“CTRL+N”新建文件

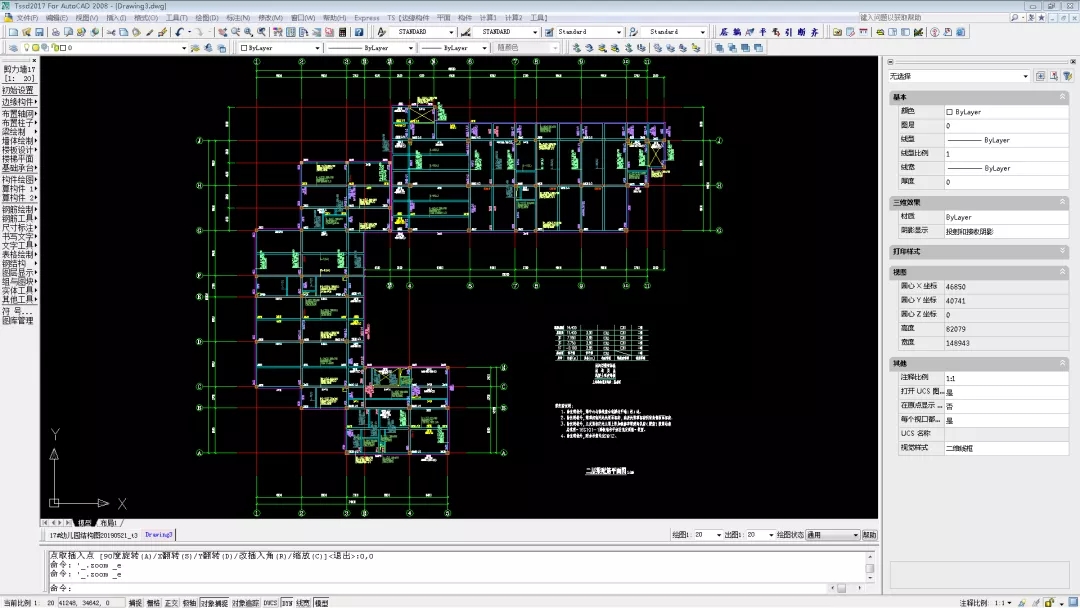

第五步，释放它
粘贴的位置可以选择点（0，0），因为这样子图纸导入Revit时会靠近原点，不会出现图纸导入之后远离项目基点的情况。

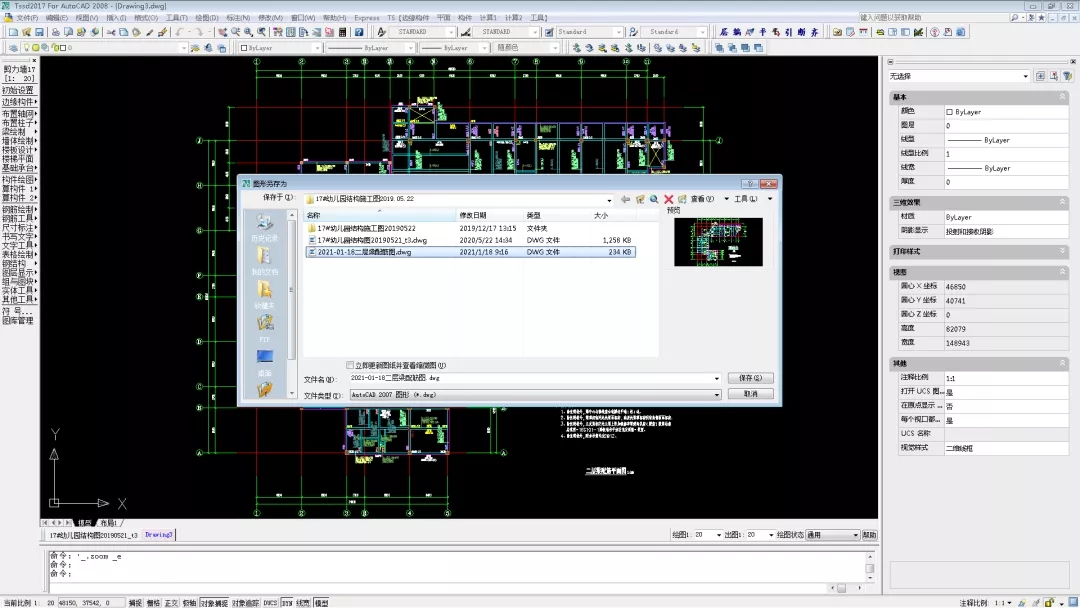

第六步，保存文件
保存即完成拆分单张图纸的工作，重复即可完成剩下的工作。
