在制作族的过程中，通常在标高视图中看不见图元，但是在三维中却有图元，这时就需要查看视图中是否选择相应条件。还需要注意视图范围的范围。那么这里给大家介绍在族中如何设置视图范围。

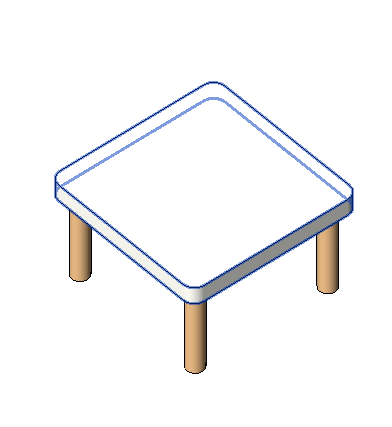

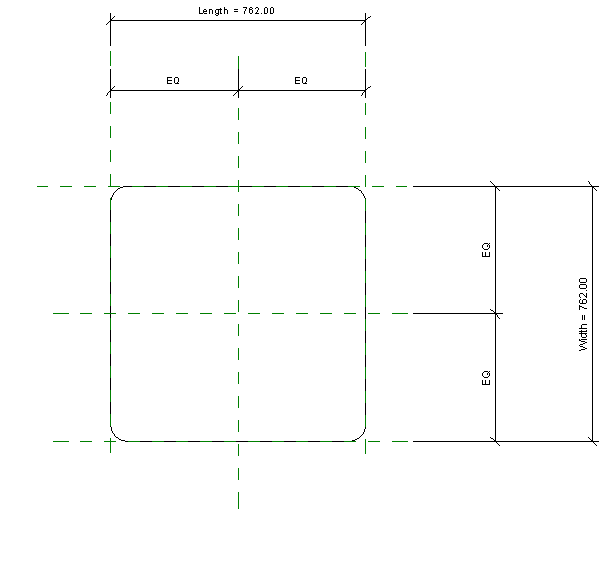

01、三维中显示一张桌子和四条腿，但是在平面图中只显示一个平面，并没有显示桌腿，如图所示。

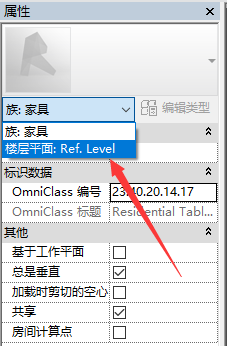

02、选择属性栏，族：家具下来选择楼层平面，这样在属性一栏下面则看到视图范围。

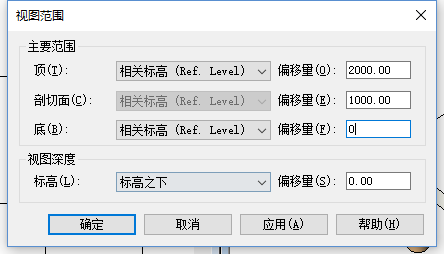

03、选择是范围，点击编辑。输入合适标高范围值，如图所示。

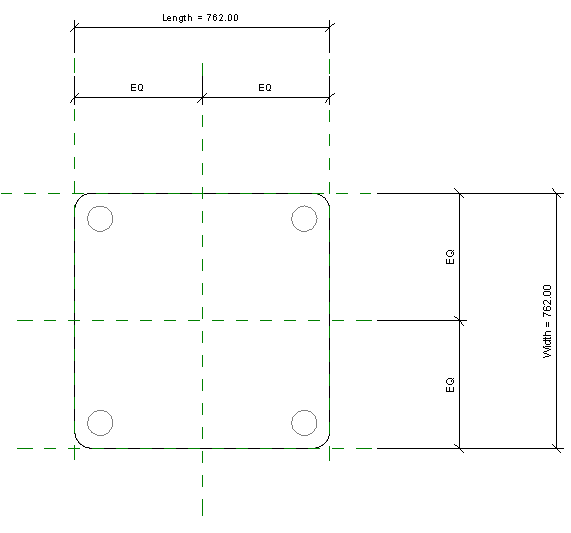

04、这样就完成在平面图显示桌腿的表达效果，如图所示。

意义：项目中平面视图有视图范围，族中平面视图同样也有视图范围，通过合理的调整视图范围，可以方便在创建族构件过程中进行观察。
