在用Revit时，如果遇到柱子只有建筑柱，在没有现成族的情况下，需要像建筑柱一样外形的结构柱，这样就需要将建筑转换为结构，下面以矩形柱为例。载入一个建筑样板，新建一个新的项目，点击“建筑”选项卡下的“柱”-“建筑柱”，放置平面视图，如下图。

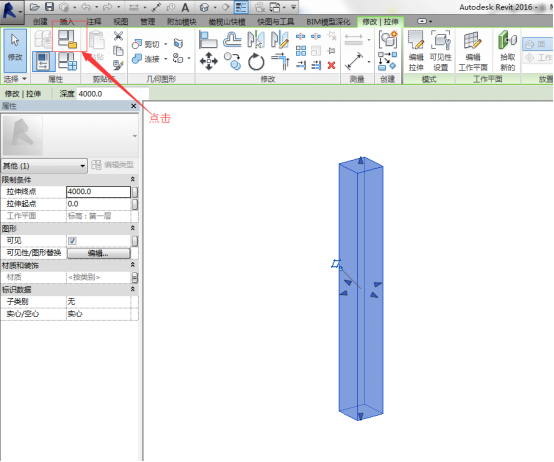

选中柱子点击“修改”面板“编辑族”对柱子进行族编辑，如上图。进入族编辑页面，选中柱子，点击“族类别和族参数”，如下图。

进入编辑设置后有一个过滤器列表，默认都是全部显示，打开后将除“结构”以外的选项全部取消勾选，并选上“结构柱”，点击确定，如下图。

接着载入到项目中，选择“覆盖现有版本及其参数”，如图。

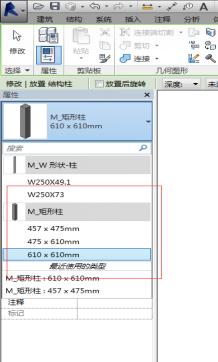

再进入“结构”选项中的“柱”，就会发现有刚刚转换过来的“矩形柱”，如下图。
