在Revit中，可以绘制弧形或者圆形的系统墙，那么如果要绘制弧形的幕墙，那么怎么绘制呢？接下来为大家介绍绘制弧形幕墙的方法。幕墙自带功能是自动嵌入，这时可以在系统墙的基础上来嵌入弧形幕墙，当然，弧形的幕墙弧度是根据系统墙的弧度来定义的。

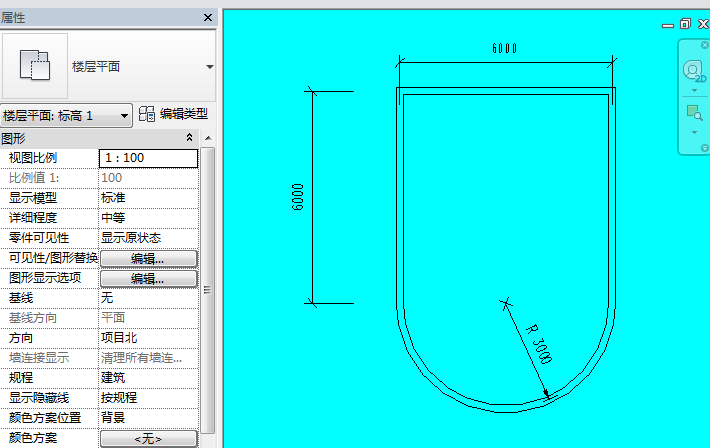

1、新建一个项目，绘制一个长度6M，宽度6M，高度为3.5M，半径为3M的一个模型，如图所示。

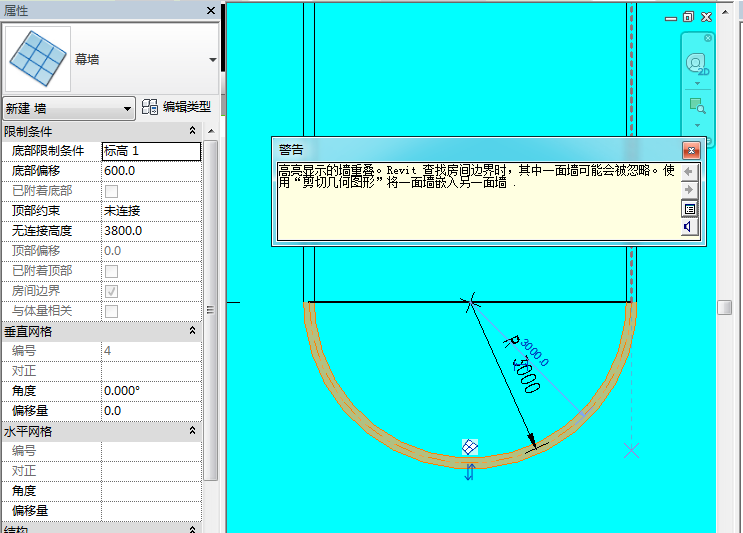

2、再用幕墙把弧度墙绘制出来，这时会出现一个警告提示，不要理，因为墙重复的原因，如图所示。

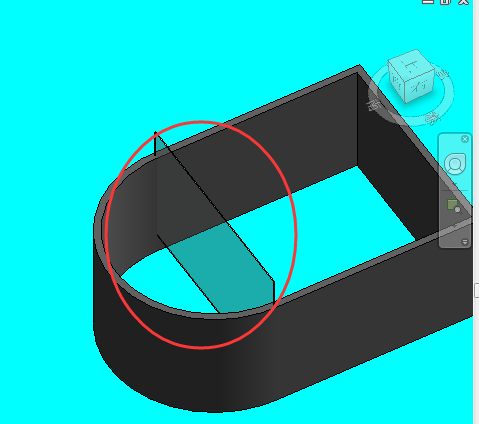

3，绘制完之后，虽然是按照弧度来绘制的幕墙，但是在三维视图中看到的依然是一面直的幕墙，如图所示。

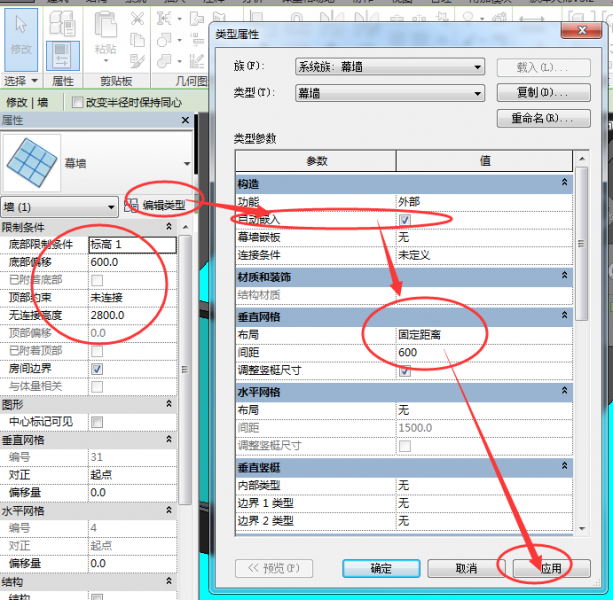

4，这时选择幕墙，改下它的标高，然后再进入属性类型中，进行对应的设置，如图所示。

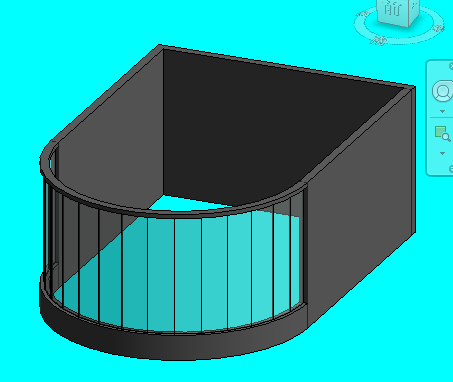

在设置里自动嵌入选项一定要勾选，以保证幕墙能够自动剪切重复的墙体，其次，也是重要的一点，要对幕墙进行网格的划分，这里可以手动添加网格线或者按照垂直和水平网格的划分，这里选择了固定距离的划分方式。
