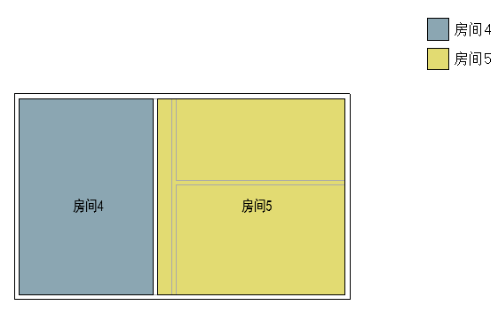

在Revit中，默认状态下可以在当前视图显示当前视图中有的颜色填充图例，但是无法显示全部颜色填充图例。其实Revit并非是无法实现，可以通过修改参数来实现。

01

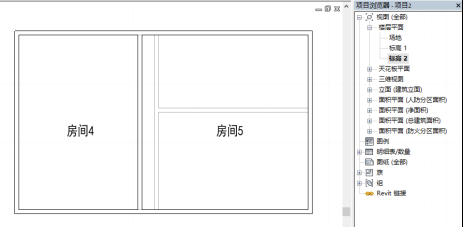

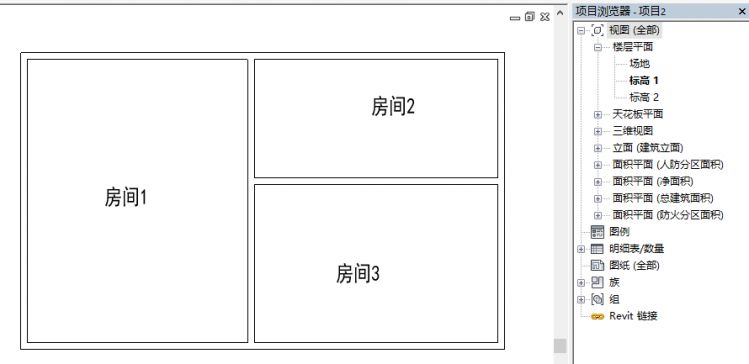

1.打开Revit，新建项目文件，分别在标高1、标高2视图中创建不同房间,并依次命名房间1-房间5,如图所示。

02

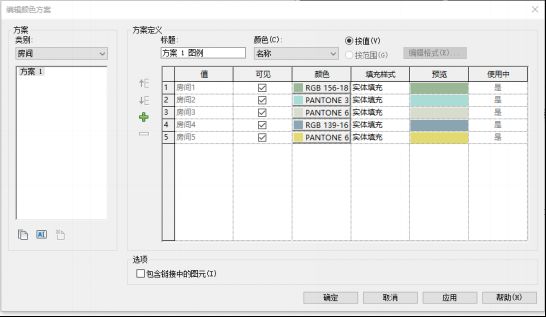

2.单击“建筑”选项卡“房间和面积”面板“颜色方案”命令创建颜色方案，方案类别为“房间”，方案定义中设置颜色分类为“名称”,如图所示。

03

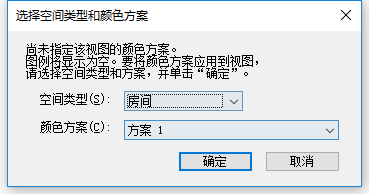

3.单击“注释”选项卡“颜色填充”面板中“颜色填充图例”命令，选择空间类型和颜色方案，生成颜色填充图例放置在视图中,如图所示。

04

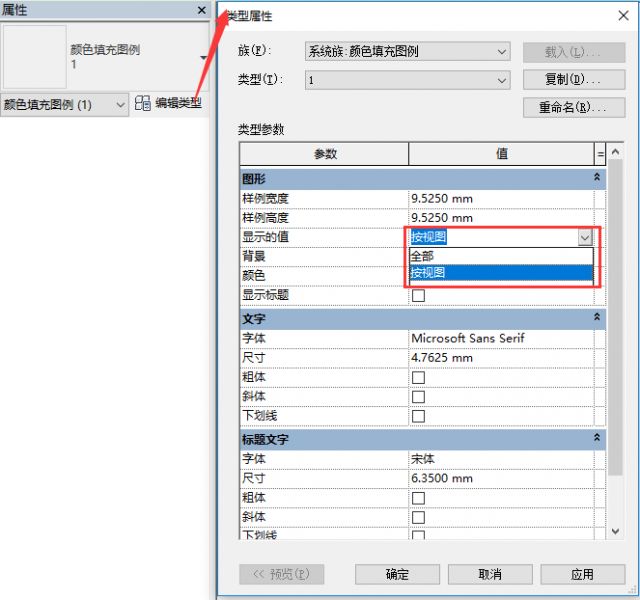

4.选择颜色填充图例，单击“属性”面板“编辑类型”命令，在弹出的“类型属性”对话框中，将显示的值中的参数由“按视图”改为“全部”,如图所示。

05

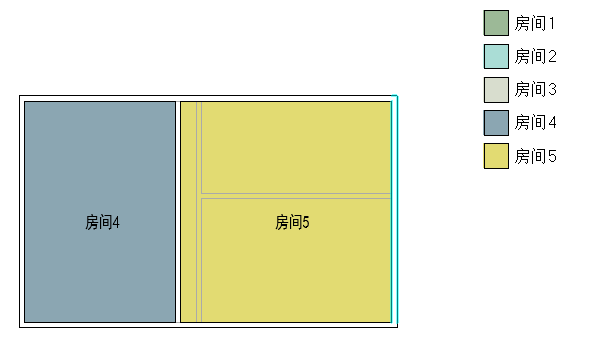

5.这样就可以在当前视图中显示全部颜色填充图例,如图所示。

颜色方案小知识：本文以最普遍的房间颜色方案进行讲解颜色方案，在使用Revit软件过程中，设计不同空间、分区、管道或风管的过程中，也需要用到颜色方案。使用颜色方案的好处在于可以区分不同类型、不用功能的图元，合理运用。
