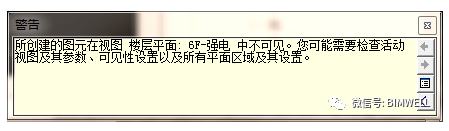

    上次我们说到经常在绘制构件的过程中出现一个情况，当前构件不可见。这时候我们该怎么办呢？

    这时候我们该怎么办呢？

    主要通过以下七个途径进行处理。

        1、修改视图范围

        2、视图裁剪

        3、可见性设置

        4、设置规程

        5、过滤器设置

        6、永久性隐藏

        7、详细程度设置

    今天我们来讲第二个。

    1、这两个<裁剪视图>、<裁剪区域可见>在关闭的状态下呈现的是一下的状态。

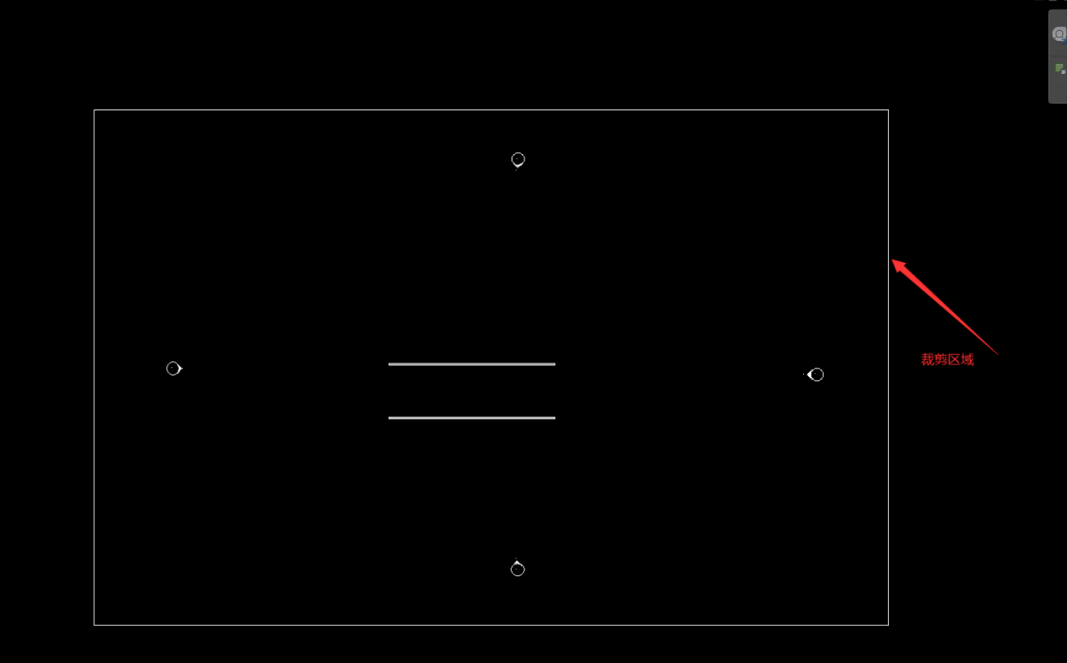

    2、若在全开的情况下是这样的。

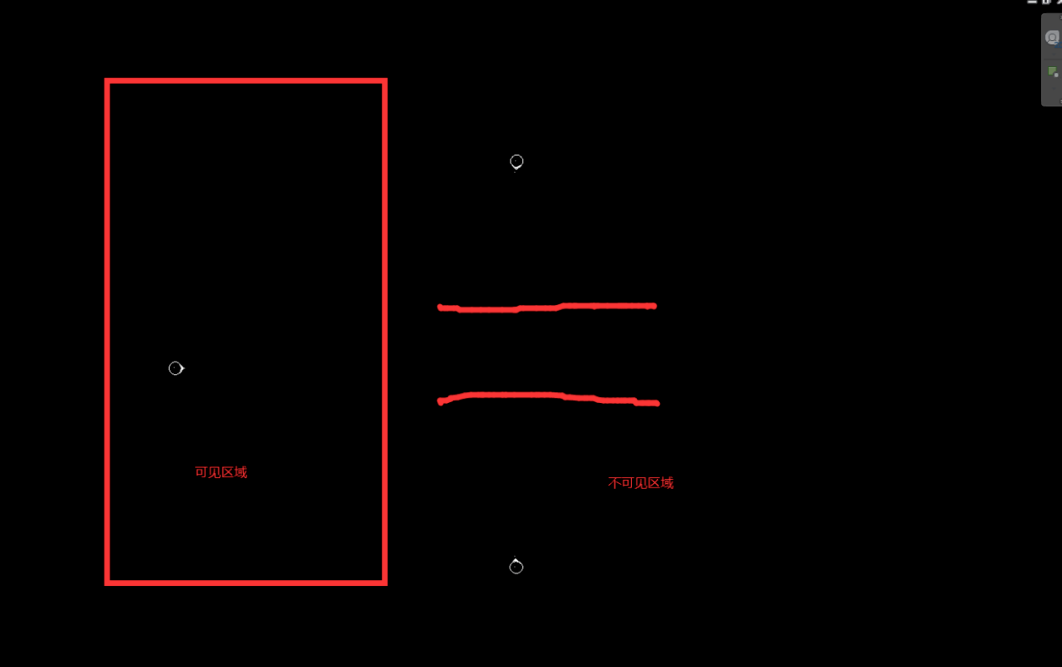

    3、为什么会出现不可见的状态呢，一般情况下是出现了以下的状态。我们把裁剪框进行缩小了，此时管道在不可见区域。

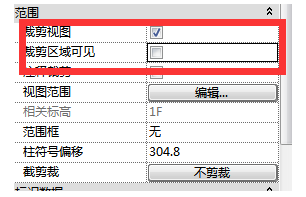

    若这个时候我们把<裁剪区域可见>关闭。

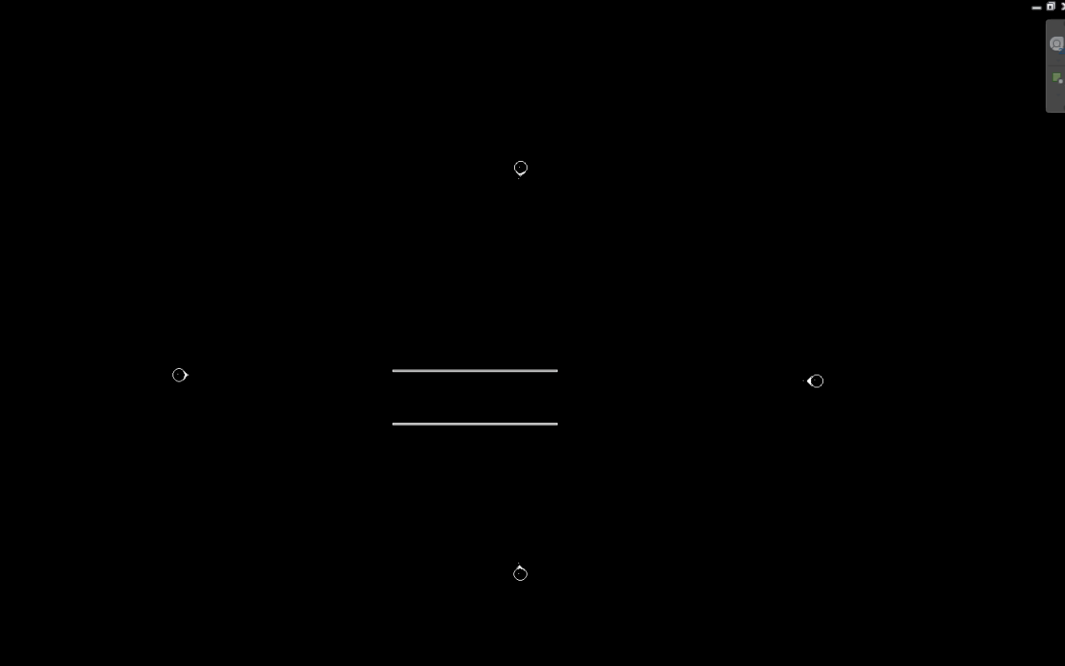

    我们看到的界面就变成了这样。看起来就是不可见的情况。

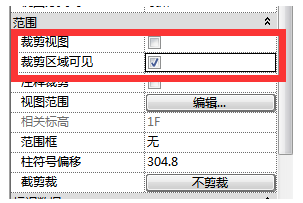

    4、所以当我们出现不可见某些东西的情况，我们可以检查<裁剪区域可见>是否打开。注意该处<裁剪视图>应该关闭。

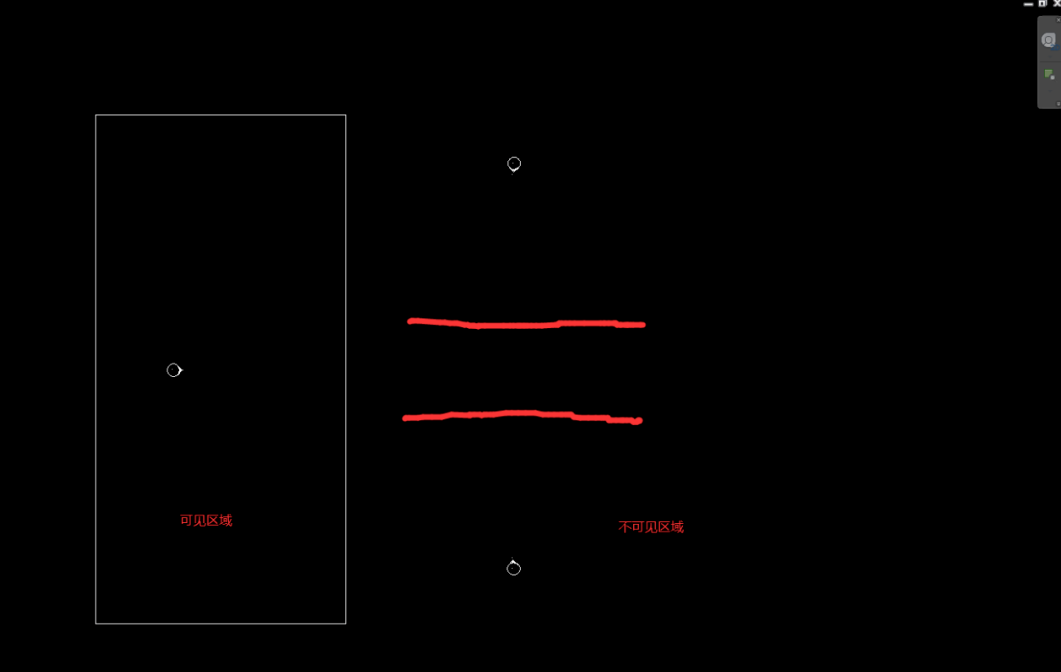

    此时看到的界面是这样的。我们可以看到裁剪区域，但是由于没有打开裁剪功能，所以可以看到管线。

    5、若此时把<裁剪视图>、<裁剪区域可见>均打开，由于进行了裁剪，还是看不见管线。

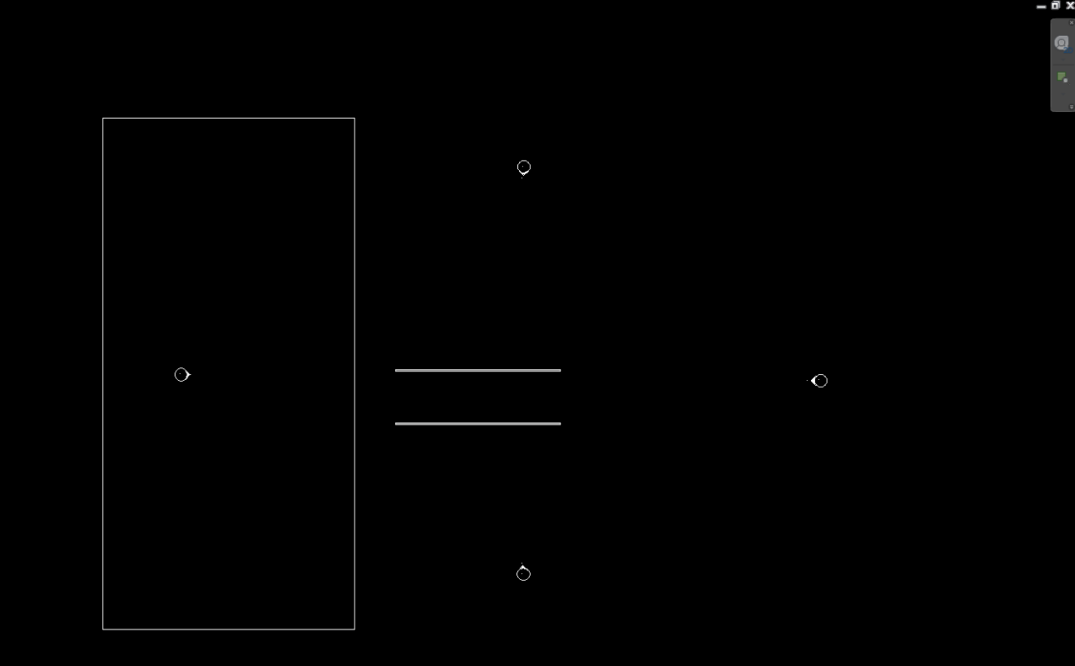

    呈现的情况是以下这个样子。

    6、综上可能有点难理解，大家可以仔细的理解一下其中的逻辑。若出现不可见的情况，检查<裁剪视图>、<裁剪区域可见>的状态，推荐在<裁剪视图>关闭、<裁剪区域可见>打开的情况下进行排除。
