今天我们来学习Revit中“杯形基础”是如何绘制的。杯形基础又叫杯口基础，是独立基础中的一种。

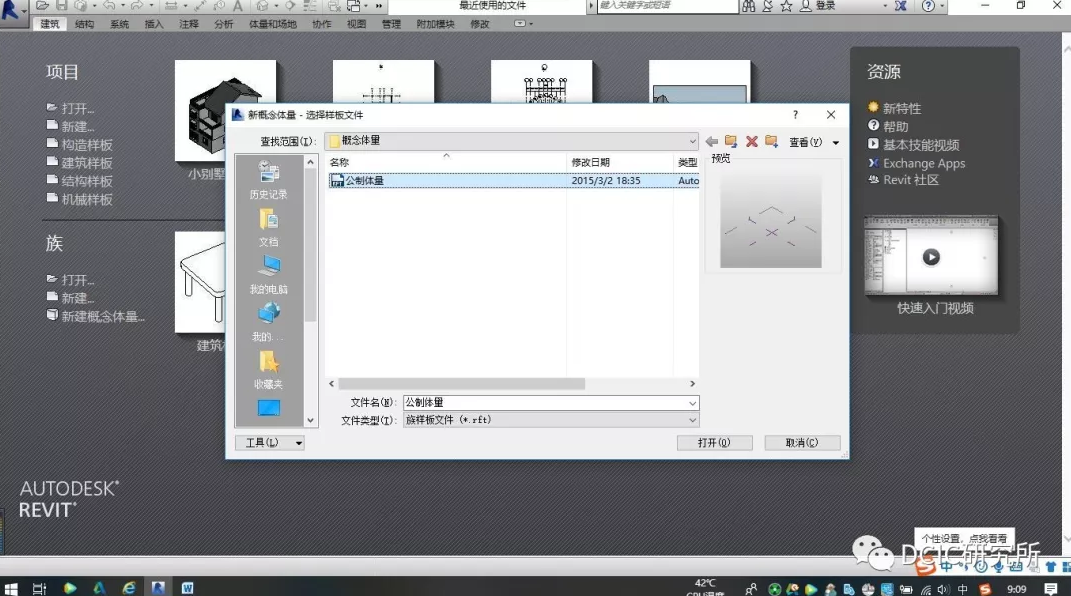

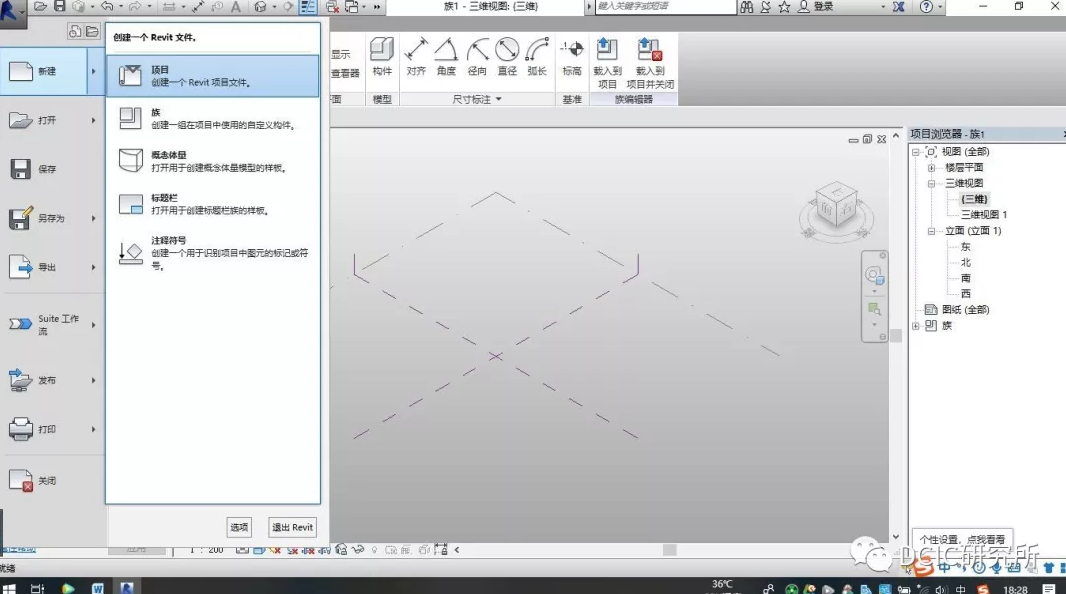

首先，我们打开Revit，新建一个概念体量，选择公制体量。

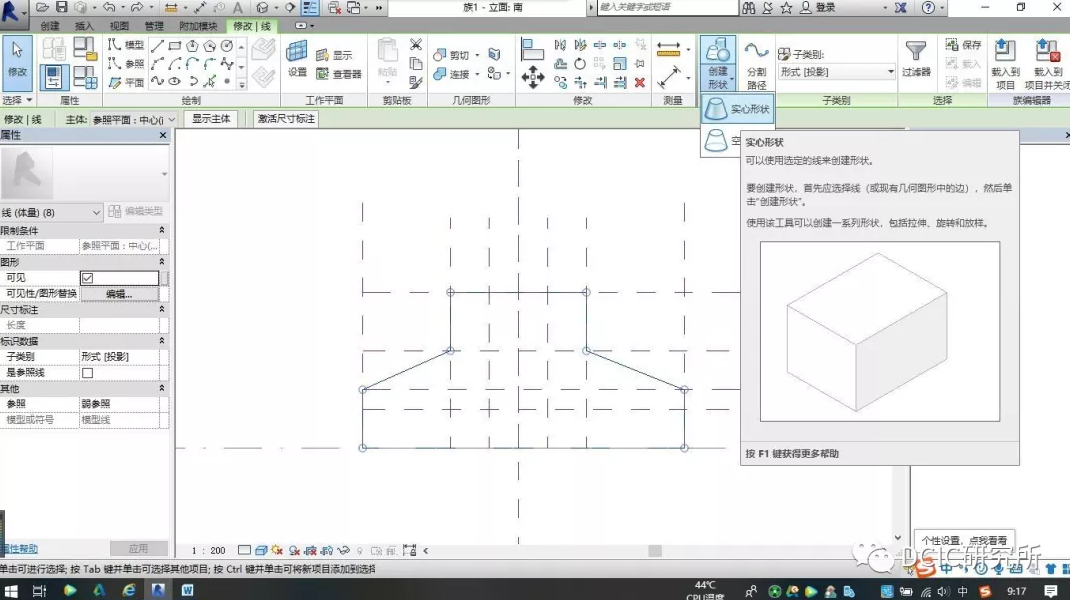

点击右下角的项目浏览器，进入立面视图中的南立面，我们先根据图纸绘制参照平面，参照平面绘制好后，点击创建模型中的直线画出模型轮廓。选中绘好的模型线点击“创建形状”创建实心体形状。

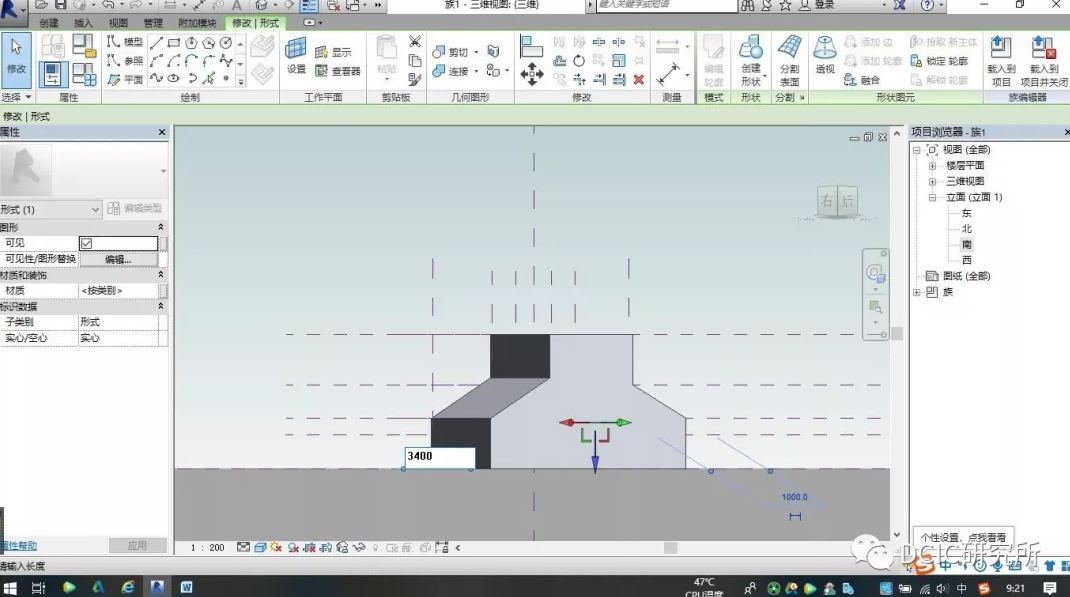

打开项目浏览器中的三维视图点击进入三维视图，全选中我们绘好的模型，模型周围会出现它的长度，点击根据图纸修改它的长度。
下一步，我们得把多余的部分抠掉。

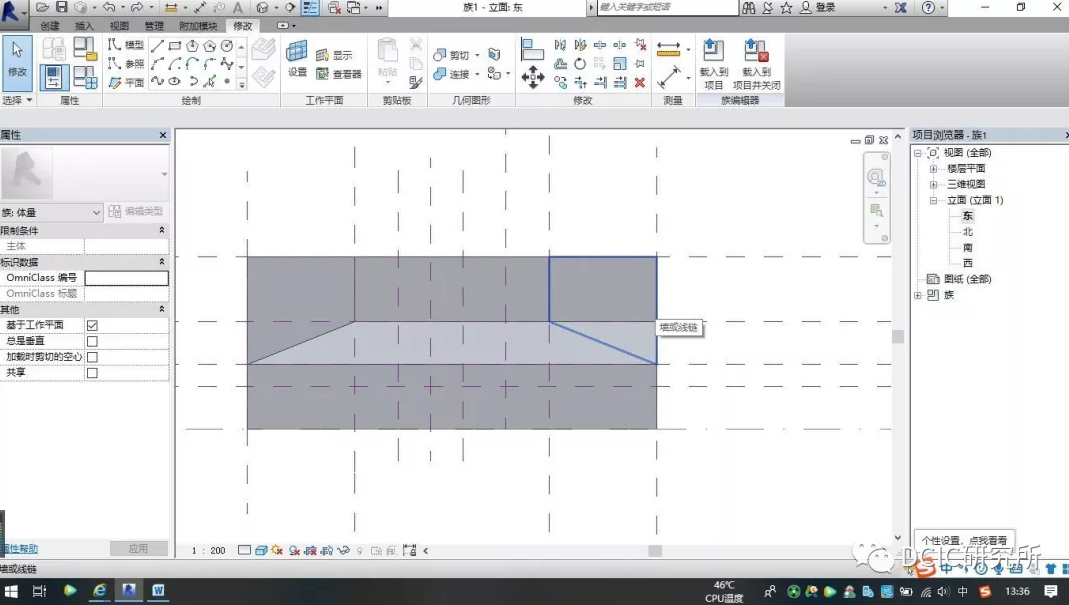

首先我们进入立面视图中东立面，根据绘制参照平面。然后，使用模型线勾勒出多余部分的轮廓。

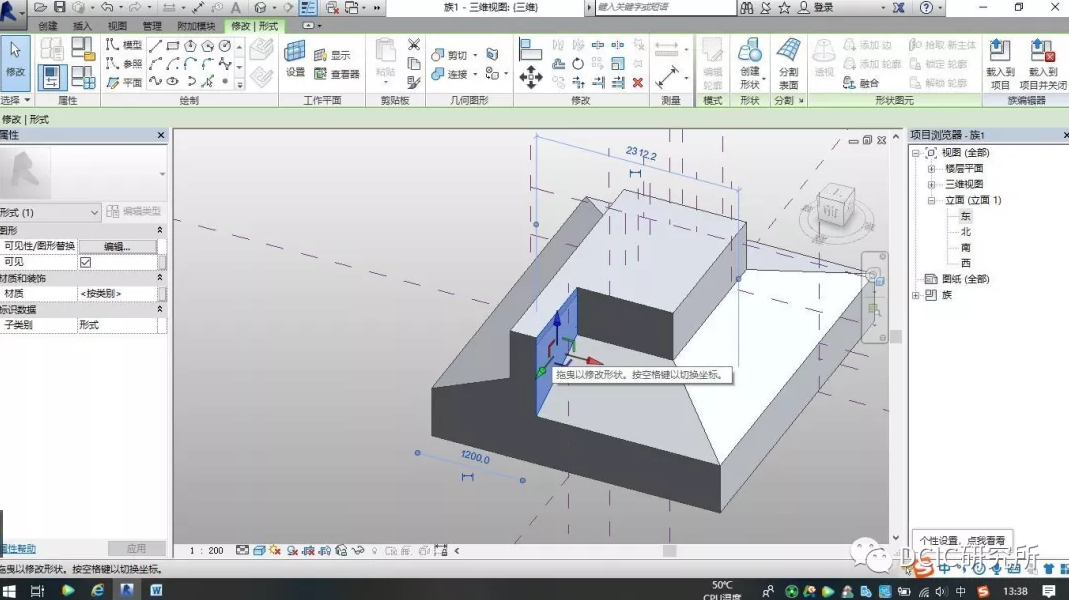

选中绘制好的模型线点击“创建形状”选择“空心形状”，进入三维视图，点击空心形状的一个面，图中会出现一个坐标轴，我们将坐标轴中的红色箭头进行拖拽。如下图将红色箭头向左拖动就可以得出我们想要的模型了。

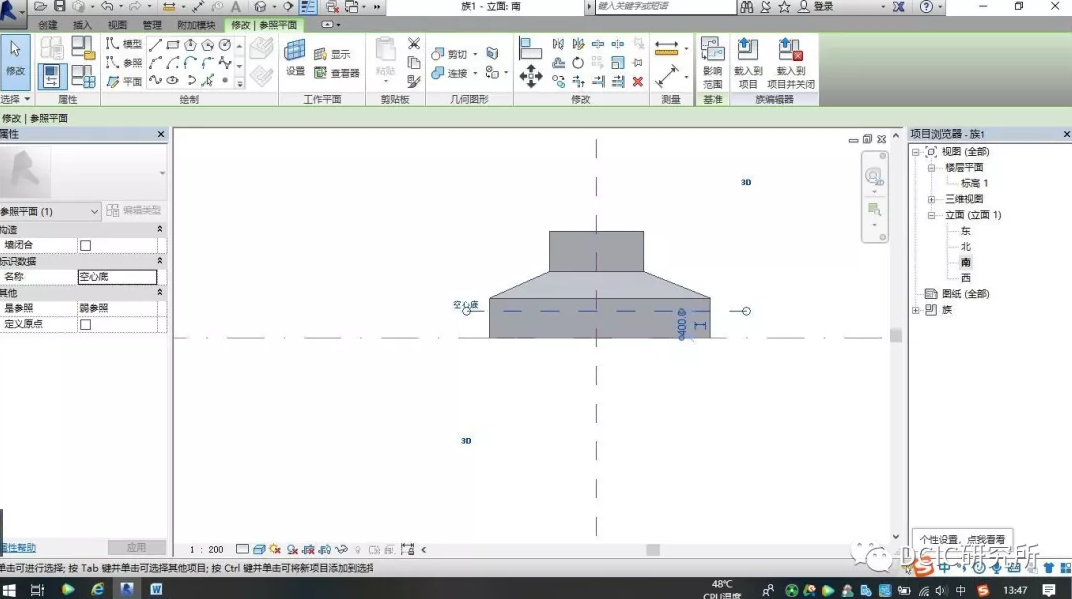

接下来，我们来绘制杯形基础的空心部分，我们可以看出图纸中的空心部分上下宽度是不同的，且空心部分距离底面的距离是400,。首先，我们进入立面视图中的南立面绘制一个参照平面，将它的高度修改为400，并在属性栏中的标识数据中修改它的名称为“空心底”。
进入楼层平面视图中的标高一，先根据图纸绘制参照平面，将上底和下底两个矩形都画出来。然后我们选择模型线，选择矩形绘制画出两个矩形。

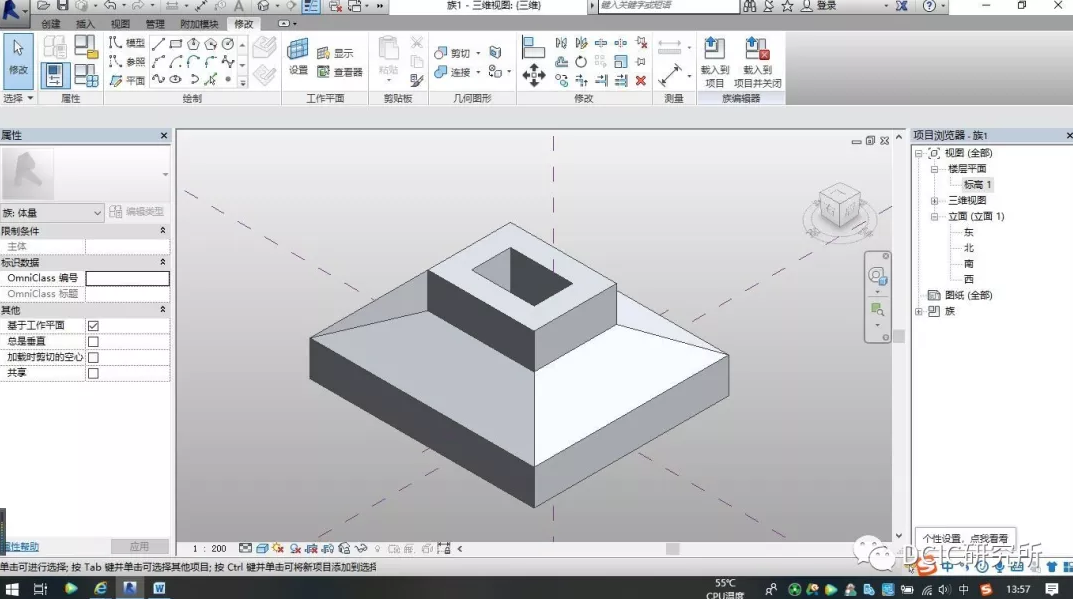

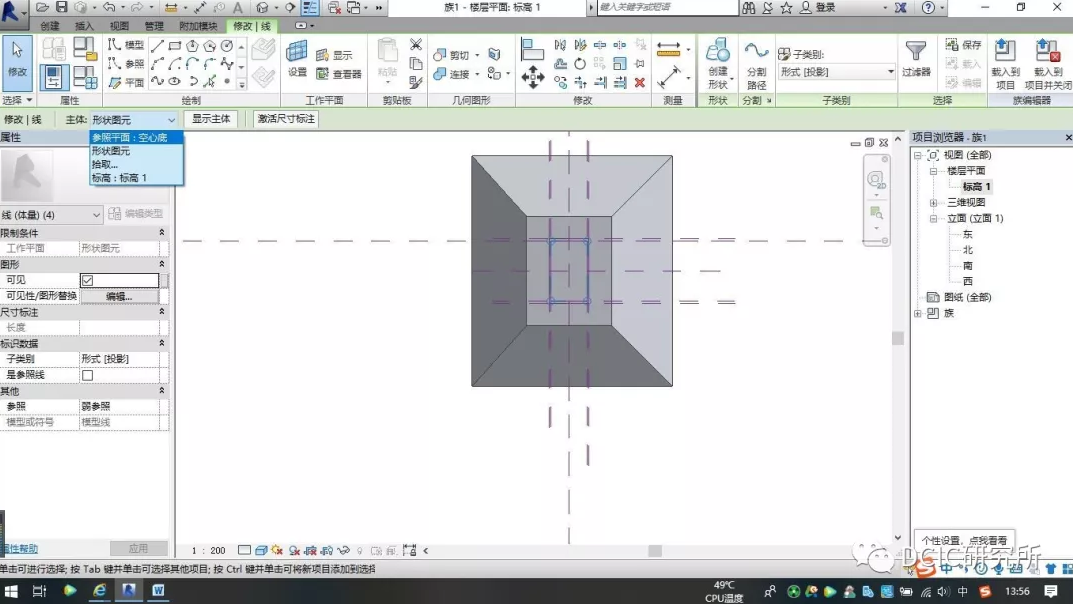

选中小矩形操作页面的左上角会出现主体，将它的主体修改为“参照平面：空心底”修改后按住ctrl，选中大矩形，点击“创建形状”创建空心形状。到这儿我们的杯形基础就绘制完成了。

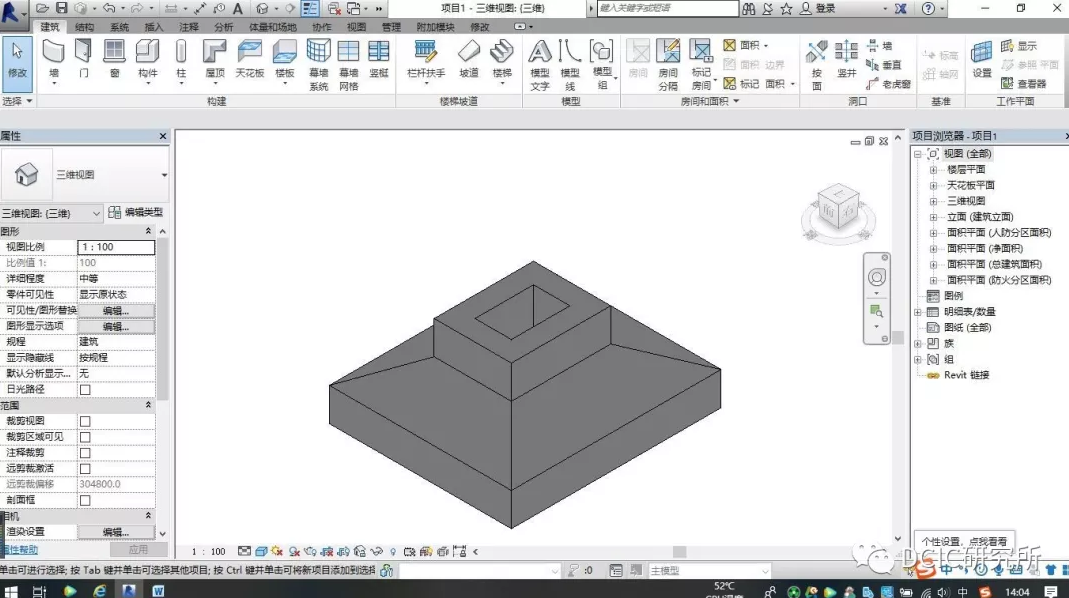

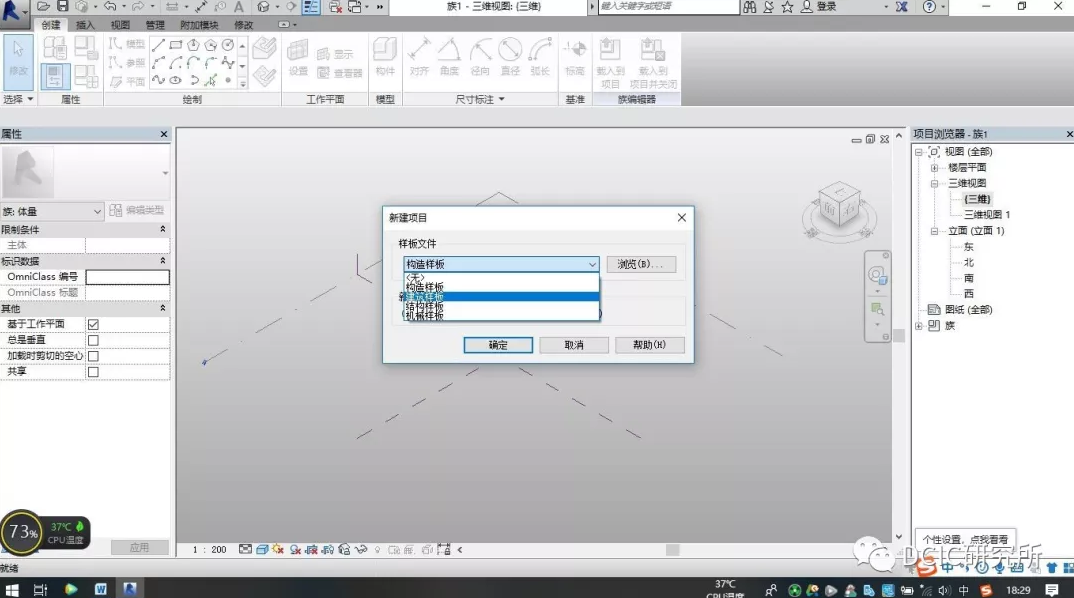

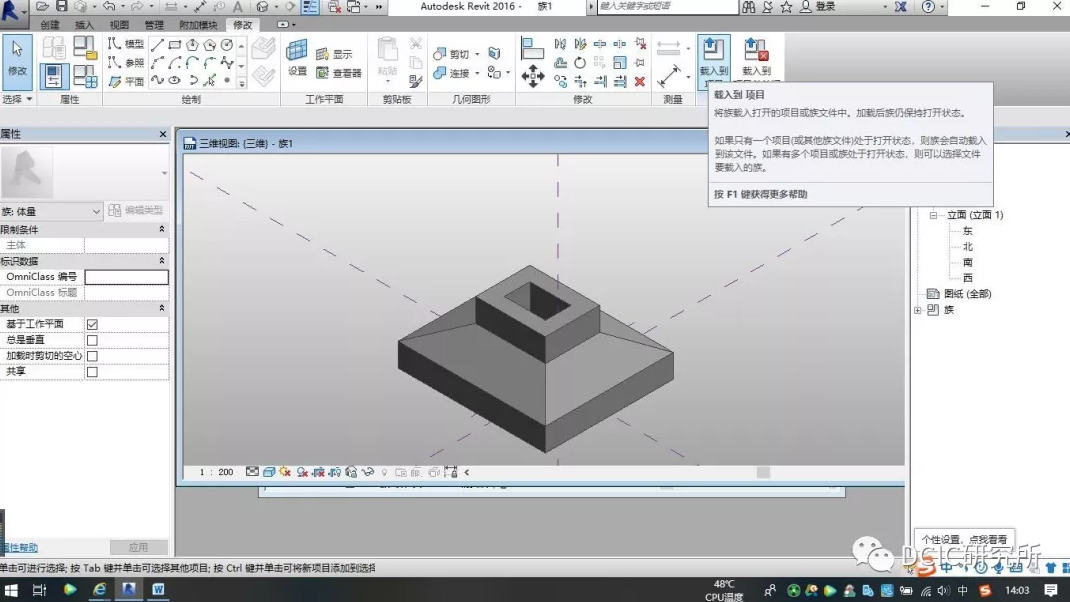

最后我们还可以选中这个模型将它的材质改为混凝土材质，点击左上角新建一个项目选择建筑样板，回到我们绘制杯形基础的这个页面，将我们绘好的杯形基础载入到项目。
今天的技术篇就分享到这儿啦~
咱们下期再见~
