Revit技巧 | 如何解决Revit中柱子不能正确附着到屋面的问题?

发布于:2024-09-30 10:30:15
106人 分享

Revit中柱子不能正确附着到屋面的解决方法,Revit,BIM软件

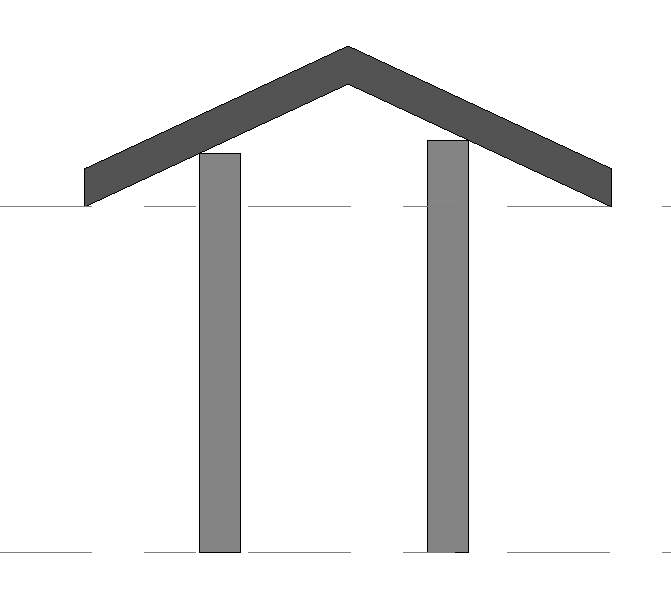

Revit中柱子不能正确附着到屋面的解决方法。此时大家通常会选中柱后,使用附着顶部/底部命令,使用之后会出现如下图情况

Revit中柱子不能正确附着到屋面的解决方法,Revit,BIM软件

操作者可以发现,此时的柱子和屋面,并没有正确的附着在一起

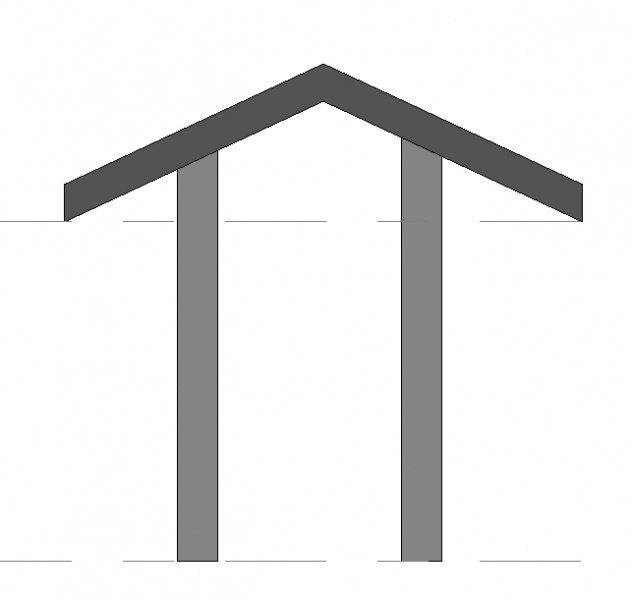

正确的附着方式应是如图所示

Revit中柱子不能正确附着到屋面的解决方法,Revit,BIM软件

操作步骤及分析:

第一种方法:

当我们选中柱子,出现附着顶部/底部命令后,我们单击附着顶部/底部命令,这时将附着对正改为“最大相交”,后再单击屋顶,完成柱子和屋顶之间的附着。

第二种方法:

在我们不做任何更改的情况下,完成柱子和屋顶之间的附着。

再单击选中柱子,在属性栏中选择“最大相交”命令

单击应用,再次完成柱子与屋面的附着。

在剪切目标情况下,使用最小相交、相交柱中线、最大相交的区别:

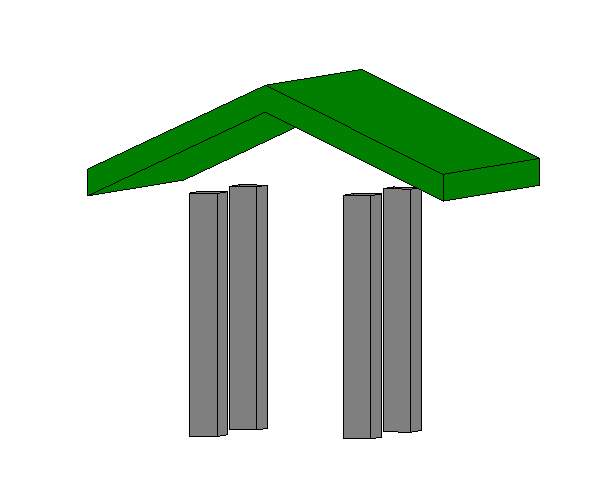

附着对正:最小相交(即柱子离屋面最近的一端,与屋面相交)

Revit中柱子不能正确附着到屋面的解决方法,Revit,BIM软件

附着对正:相交柱中线(即柱子离屋面最近的一端到柱子中心线部分,与屋面相交)

Revit中柱子不能正确附着到屋面的解决方法,Revit,BIM软件

附着样式:剪切目标

附着对正:最大相交(即柱子离屋面最近的一端到柱子最远的一端,均与屋面相交)

Revit中柱子不能正确附着到屋面的解决方法,Revit,BIM软件
