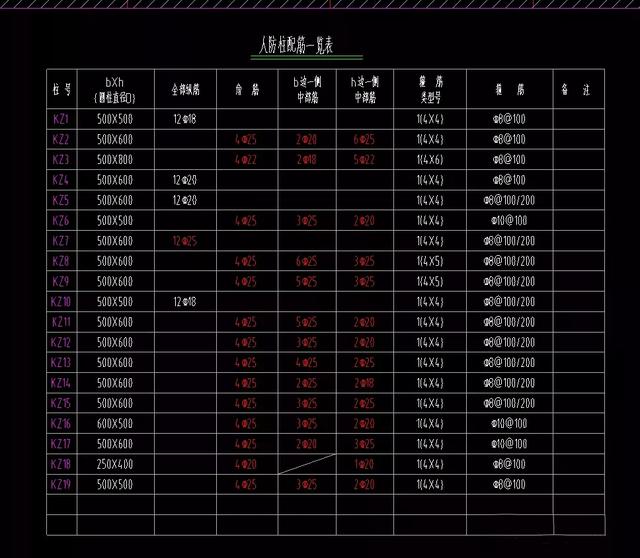

我们在用Revit进行土建建模的过程中，经常会需要创建不同尺寸的混凝土矩形柱或混凝土矩形梁。下图为人防柱表：

如何快速创建BIM模型中不同尺寸的矩形柱、梁呢？下面，我们以创建【现浇砼柱】为例，来讲讲我是怎么做的。

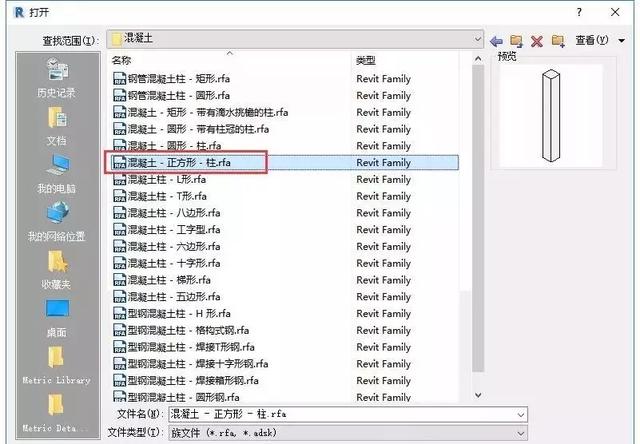

首先，我们打开Revit的【混凝土-正方形-柱】族文件：

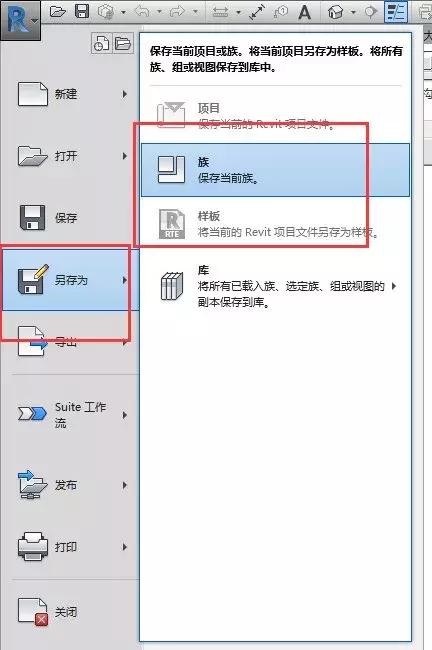

直接将它另存为...“现浇砼柱.rfa”

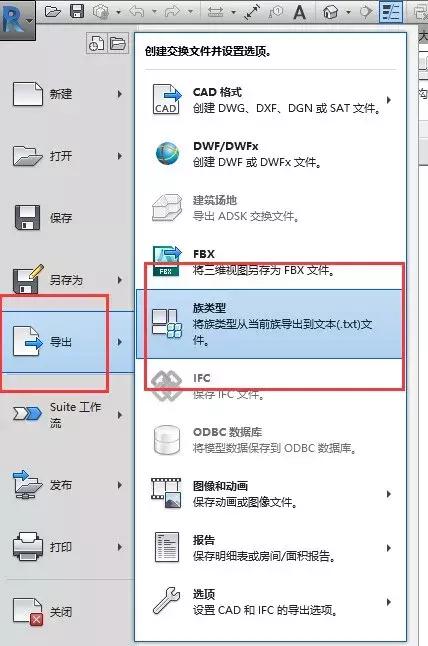

接着，单击【文件】-【导出】-【族类型】，将族类型导出为txt文本。

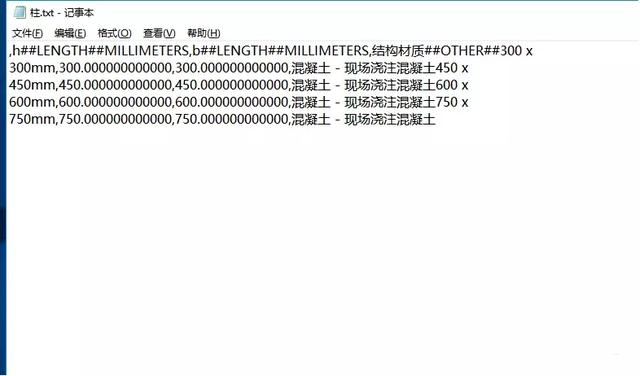

打开导出的txt文本，现在里面的文字看着好像很乱，稍稍对它进行调整一下，像“结构材质”这一项可以在这里指定，也可以到Revit当中去指定，这里选择仅指定类型、尺寸，不指定材质。

调整后

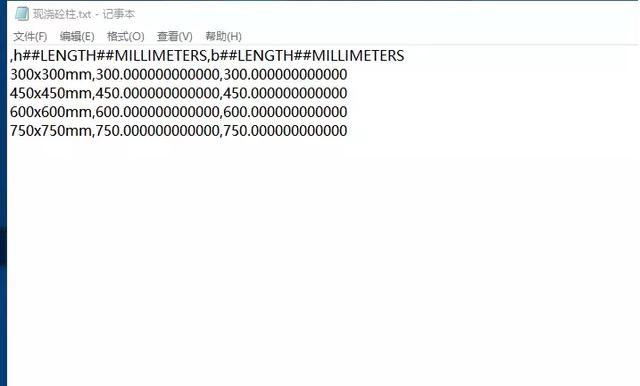

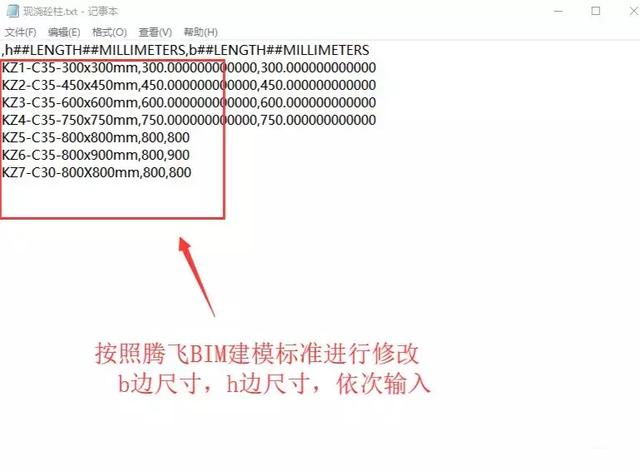

调整完之后，是不是就明白它表示的意思啦，其实就是b边和h边的尺寸。接下来，我们在文本中添加类型和尺寸，格式按照：【类型名称，b边尺寸，h边尺寸】进行输入。类型名称按照腾飞BIM建模标准执行。

注意：在英文格式下输入。完整之后，将文本文档单击【保存】退出

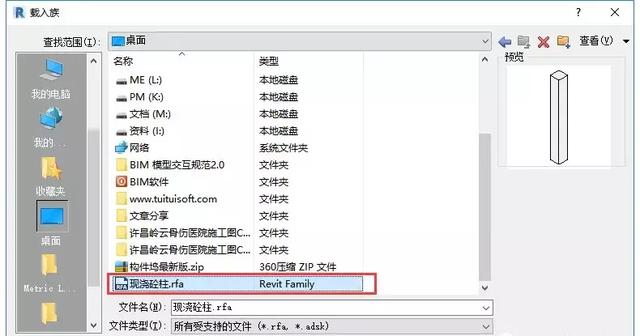

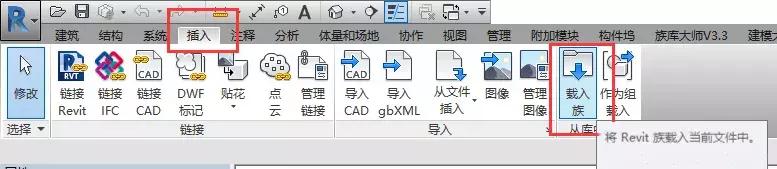

这样，我们就完成了现浇砼柱的类型创建了。接下来，我们到项目当中去试试看。新建一个项目，单击【插入】-【载入族】：

单击【打开】之后，会弹出【指定类型】的对话框，这时候就会发现，刚才输入的文本已经创建了相应的类型了，将它们全选（第一个类型+shift+最后一个类型），单击【确定】载入

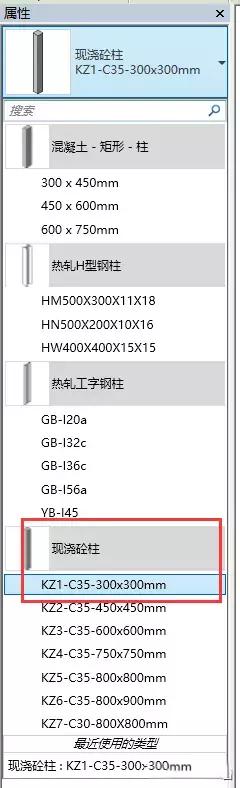

现在这个现浇砼柱以及它的类型我们已经载入到项目中了，我们可以单击【结构】-【柱】查看一下，已经在类型选择框里了

以上便是快速创建不同尺寸的柱的快捷方法，在前期模型搭建中，构件的建立和命名的规范一直很繁琐，浪费了大量的时间。用这样的方法来创建不同尺寸的矩形柱效率会有很大的提高。
