1、首先进入內建体量绘制环境，如图所示。

2、在平面上绘制一个参照平面，如图所示，需要通过拾取这条参照平面来设置绘制视图。

3、绘制一个中心在参照面上的多边形（注：多边形的边与绘制的参照平面必须垂直），如图所示。

4、点击“创建”选项卡下，“工作平面”面板中“设置”命令，如图所示。

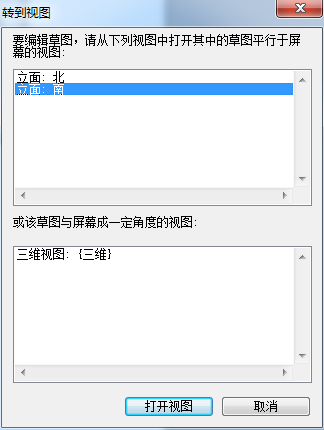

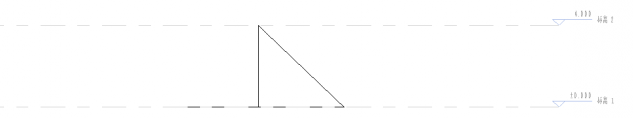

5、拾取之前绘制的工作平面并进入立面视图，例如南立面，绘制一个如图所示的三角形，应注意三角形的中心不得超过多边形的中心。

6、绘制完成后进入三维视图，如图所示。

7、同时选中多边形与三角形，点击创建实心形状。最后形成的模型如图所示。

意义：使用体量可以在创建模型的过程中提 供很多便利，那么体量又分为内建体量和概念体量，两者在使用过程中，有很多不同的地方，例如本文中，内建体量实不可以使用点图元工具的，概念体量则可以。大家需要根据实际情况进行选择使用。
