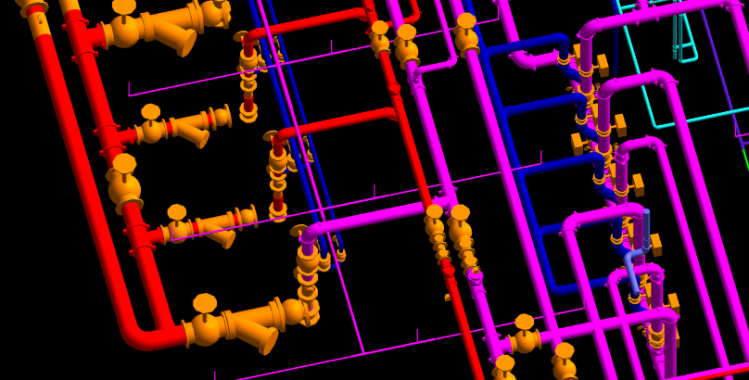

在着色模式下，管道附件一旦与管道相连接，会变成一致的颜色。项目实施的过程中，某些时刻要求需要用不同颜色将管道与管道附件区分开，这时候需要用到过滤器。一般情况下赋予管道颜色有两种方式：第一种，通过在管道系统中对材质进行编辑；第二种，通过过滤器过滤。以下方机房为例，如图所示为过滤前场景。

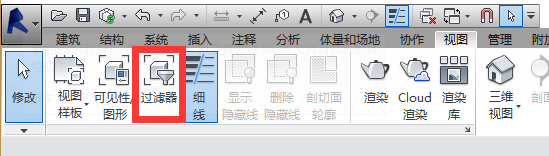

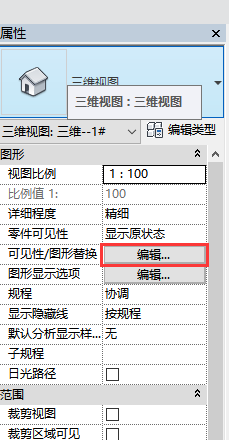

如果是第一种情况：1、单击属性栏中的“可见性图形替换”，如图所示，或者单击视图面板下的过滤器 。

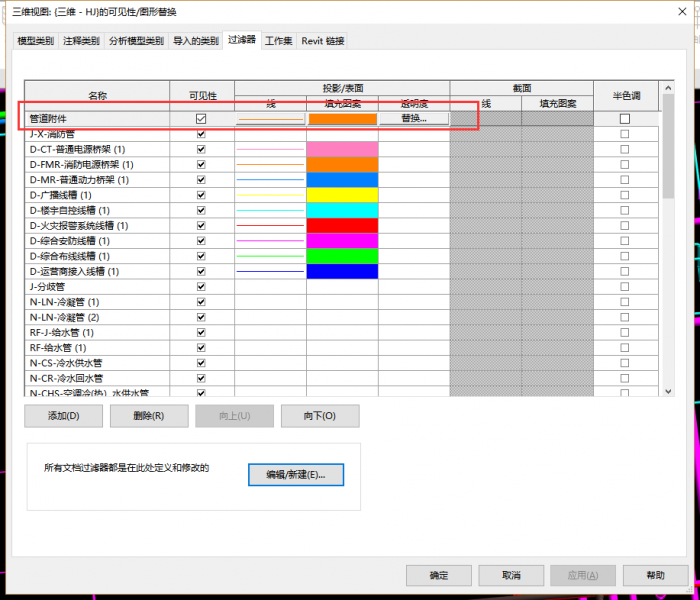

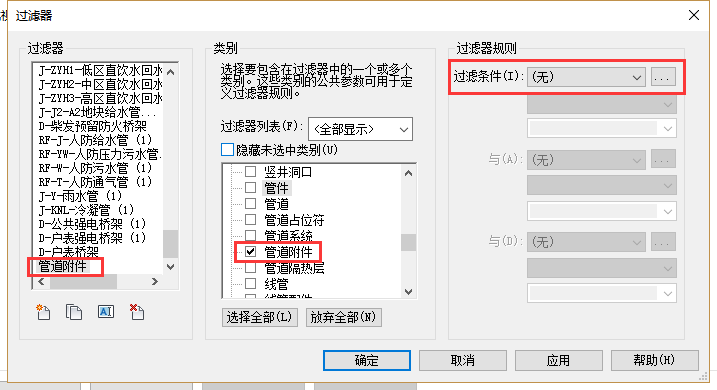

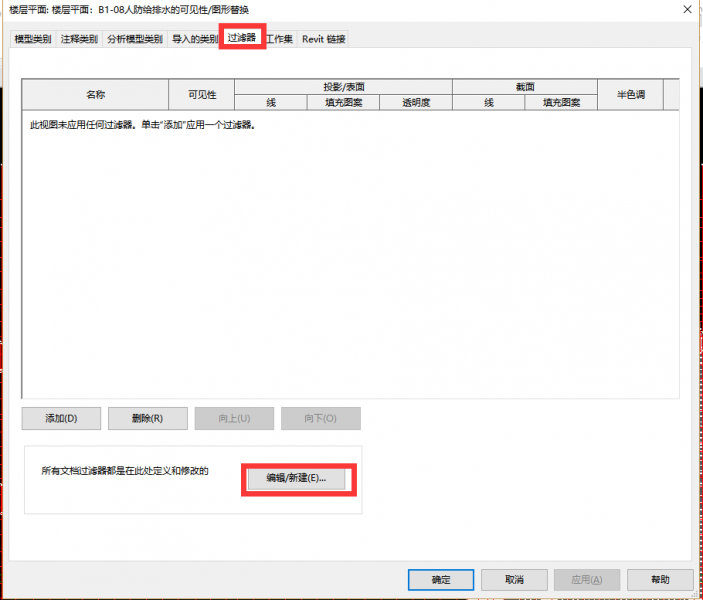

2、在弹出的对话框中选择“过滤器”，单击编辑/新建，创建过滤器，过滤对象选择管道附件，过滤条件无，如图所示。

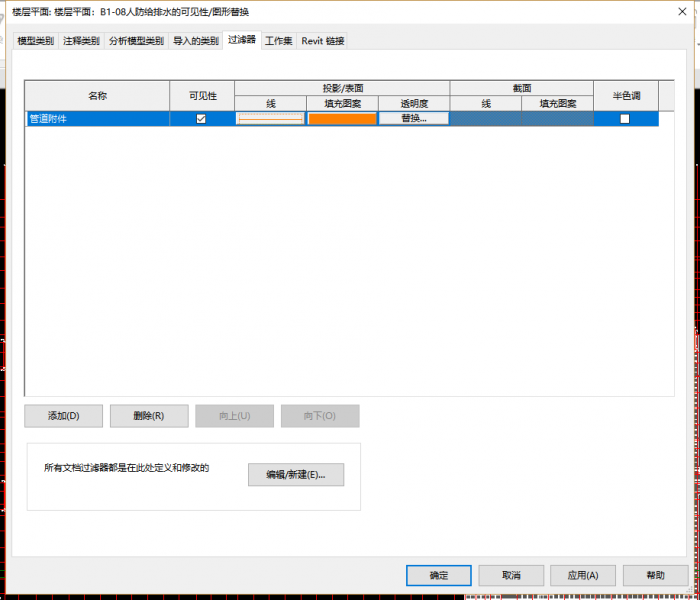

3、创建完成后添加管道附件过滤器并修改颜色，如图所示。

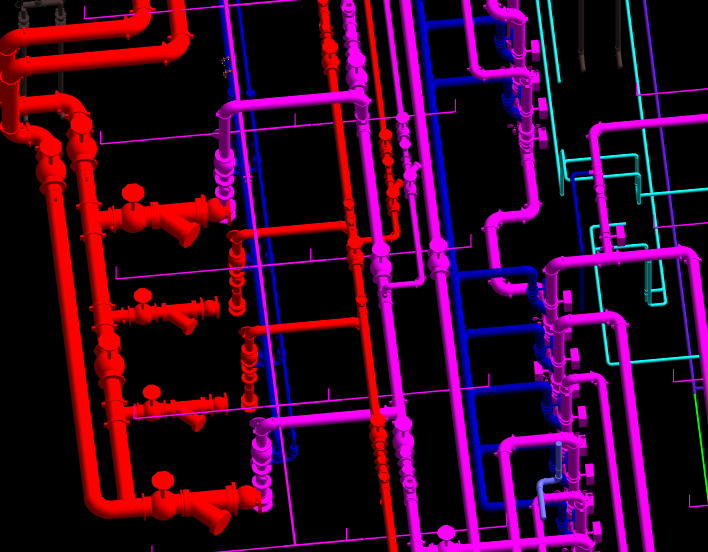

4、返回三维界面可以看到管道附件颜色已经更改，如图所示。

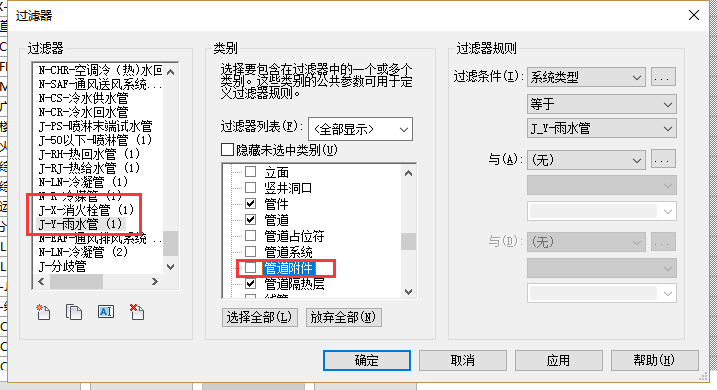

如果是第二种情况，管道颜色通过过滤器赋予，也存在两种情况。第一种，在创建过滤器时未勾选管道附件，如图所示。在此种情况下可按上述方法达到目的，管道附件与管道颜色并无关联，如果二者颜色一致，可更改其中一个。

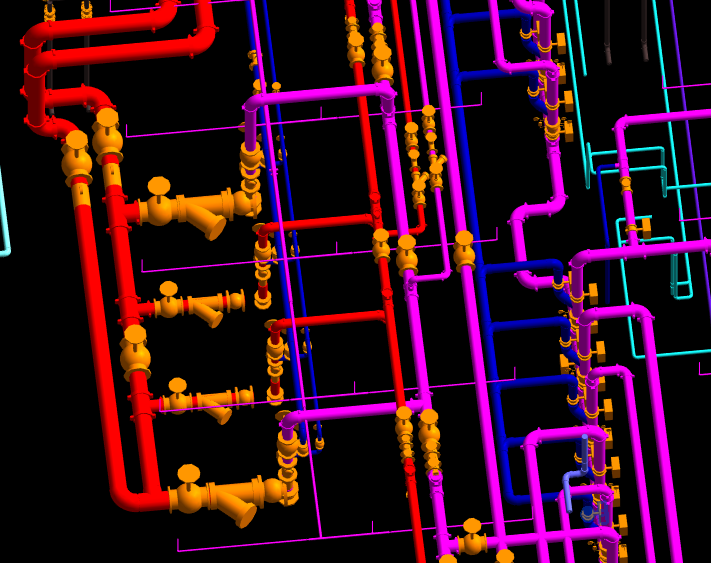

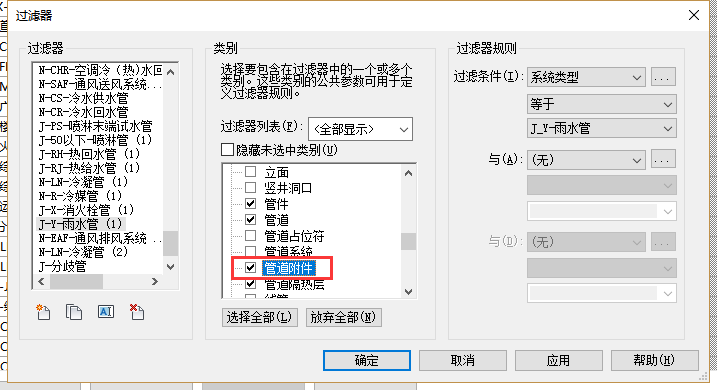

另外一种情况，创建管道过滤器的同时勾选管道附件，如图所示。解决方法仍然是创建管道附件过滤器，但是需要将管道附件过滤器放到管道过滤器之前，如图所示，这样也可以达到目的，如图所示。

区分管道附件与管道颜色的意义：在创建管道系统的时候，往往不会特意将管道与管道附件区分开，但在后期可能会有区分的需要，这时候用过滤器区分二者颜色简单方便。
