在我们Revit建模时有时会遇到需要区分管道的情况，这里我们来学习一下如何设置管道图例。

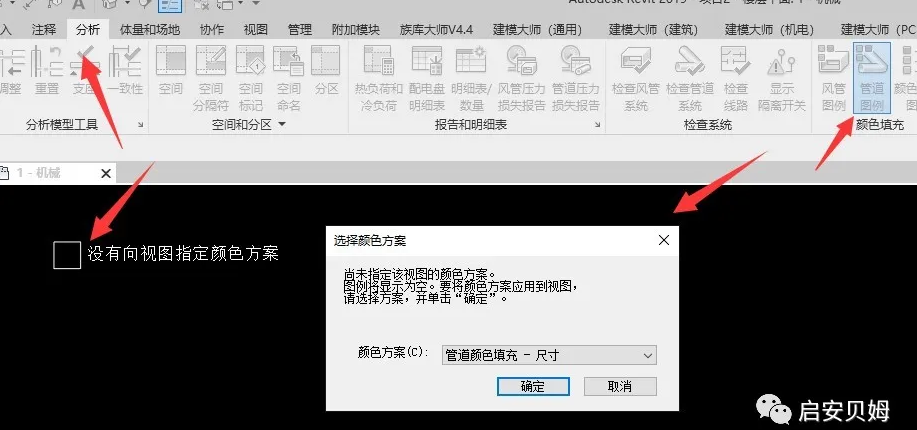

    1）点击“分析”选项卡中的管道图例，将其放置在绘图区域的任意位置，弹出“选择颜色方案”对话框，点击确定。

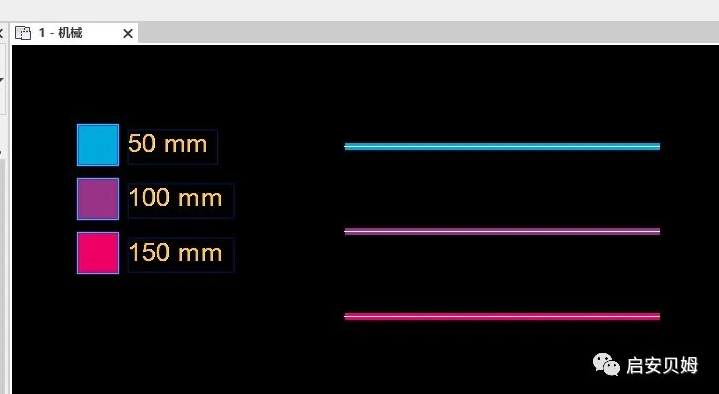

    2）分别画出不同尺寸的管道，自动生成图例。

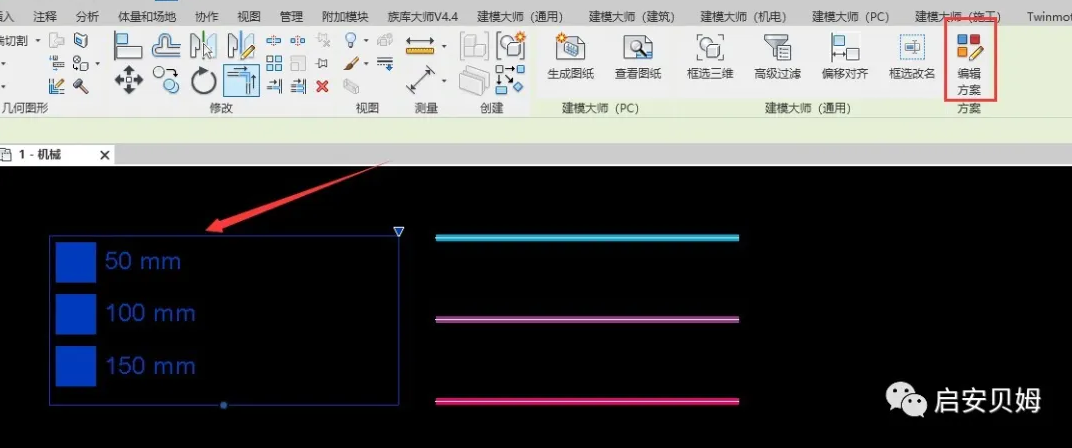

    3）当需要非尺寸类型的图例时，可以选中“颜色填充图例”，点击“修改/管道颜色填充图例”选项卡内的“方案”面板中的“编辑方案命令”。

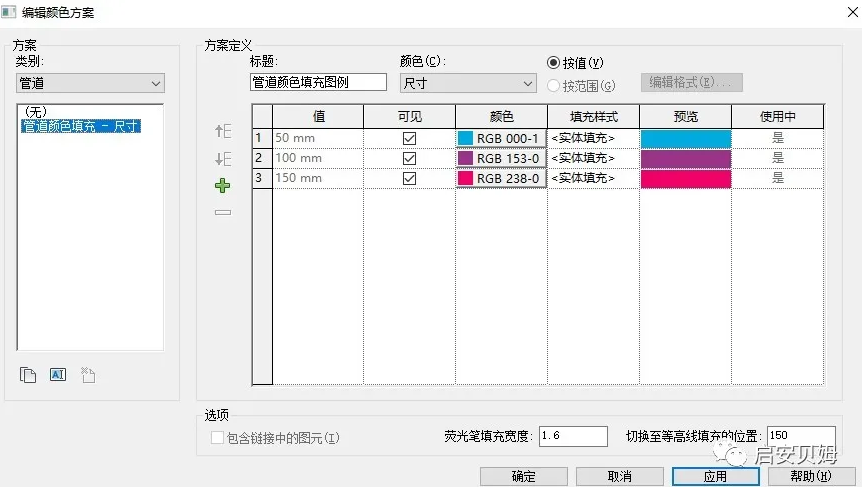

    4）在弹出的“编辑颜色方案”中设置需要的内容以区分管道。
