从概念、详细信息、设计到现有新建筑的操作等，能量优化分析可为整个设计团队更好地提升建筑能量性能提供清晰指导和明确方向。在整个建筑模型的项目周期，建议经常使用能量优化分析，以持续促进能量性能的提升。
在一个模型中，通过建筑图元和体量图元创建能量模型。

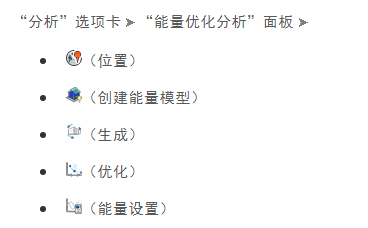

1.设置模型位置
2.为分析设置气象站
3.验证能量设置
4.创建和分析能量模型
5.在Insight面板上查看分析
对设计执行能量分析的过程分为2个步骤。首先，从模型几何图形生成能量模型，然后使用AutodeskInsight来了解对设计做出的更改如何影响能量性能。

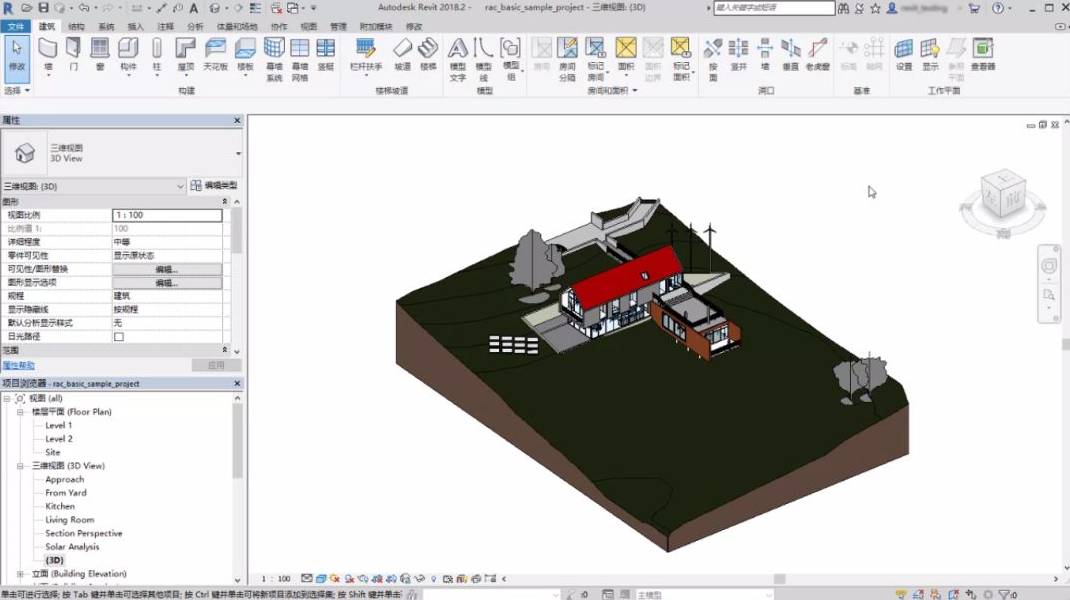

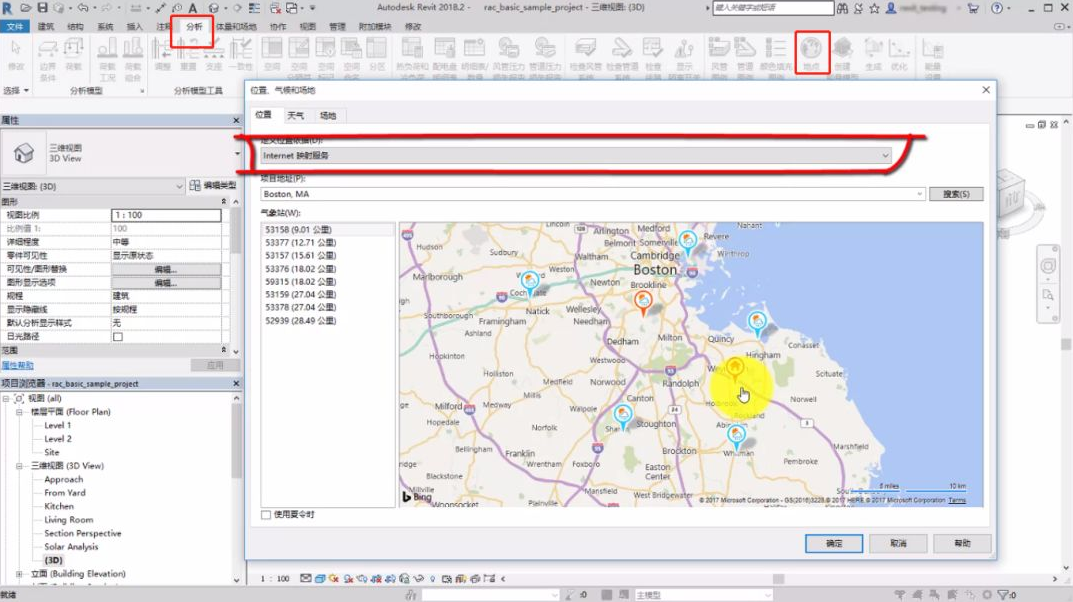

首先，设置模型位置（如果尚未执行此操作）。在“分析”选项卡上，单击“位置”。在“位置”对话框中，通过将图钉拖动到项目位置来设置地图中的位置，或从默认列表中选择一个城市。您还可以选择如地图上的图钉所示项目位置附近的气象站。由于微气候条件，您可能并不总是想要选择最近的气象站。单击“确定”。

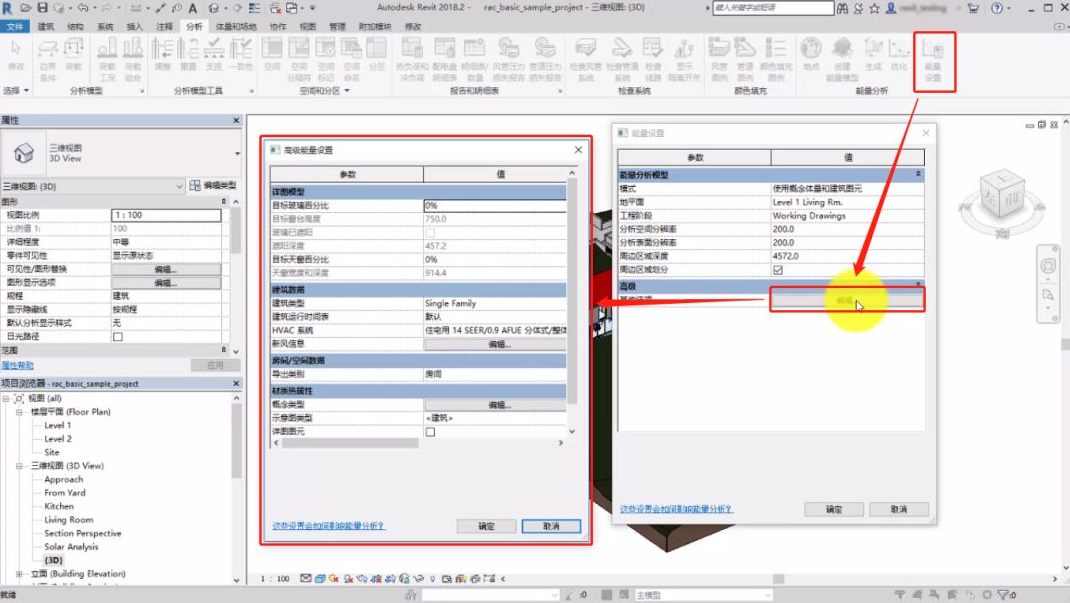

在创建能量模型之前，请确认能量设置与您的设计意图相符。在“分析”选项卡上选择“能量设置”。在大多数情况下，默认设置足以生成强大的能量模型。有关每个设置的信息，请参阅联机帮助。在退出对话框之前，请设置“模式”参数以确保您正在针对能量分析使用建筑单元、体量单元或同时使用这两者。单击“确定”。

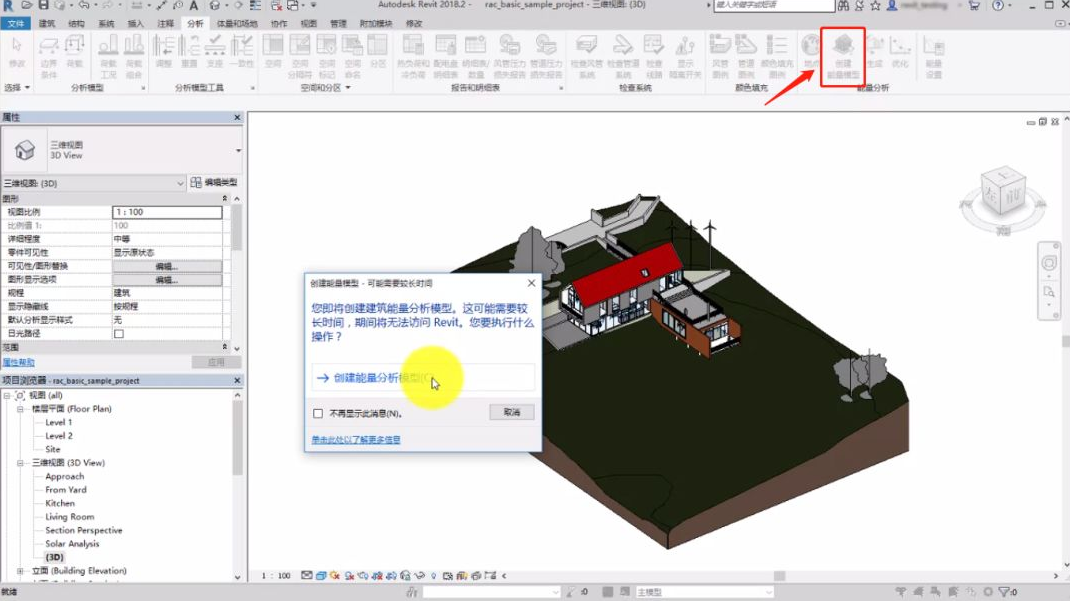

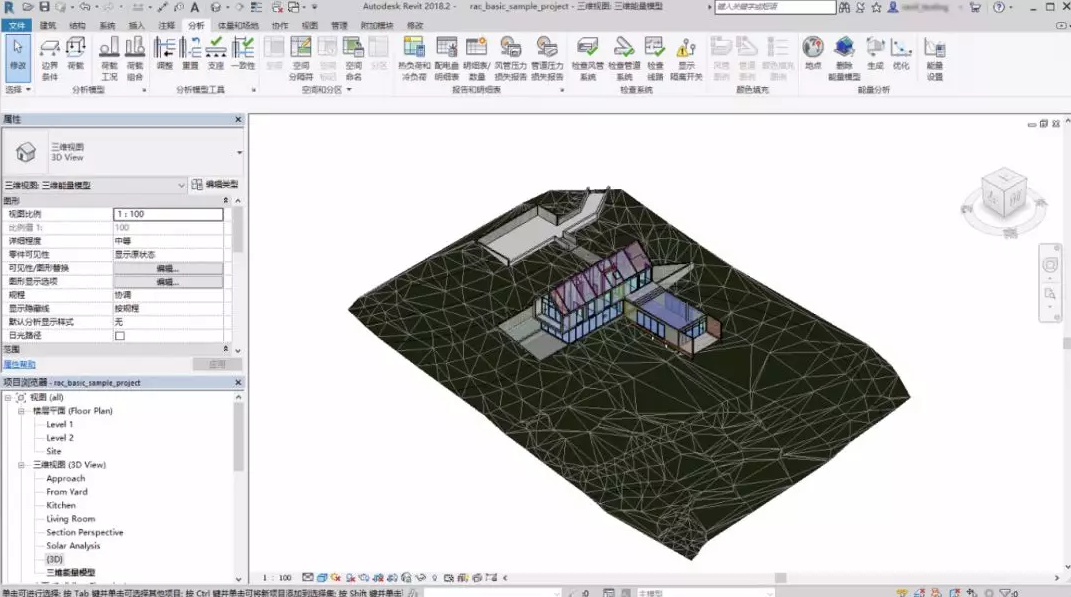

在“分析”选项卡上，单击“创建能量模型”。在对话框中，单击“创建能量分析模型”。查看在生成的三维视图中创建的能量模型，以确保它与预期的几何图形高度匹配。

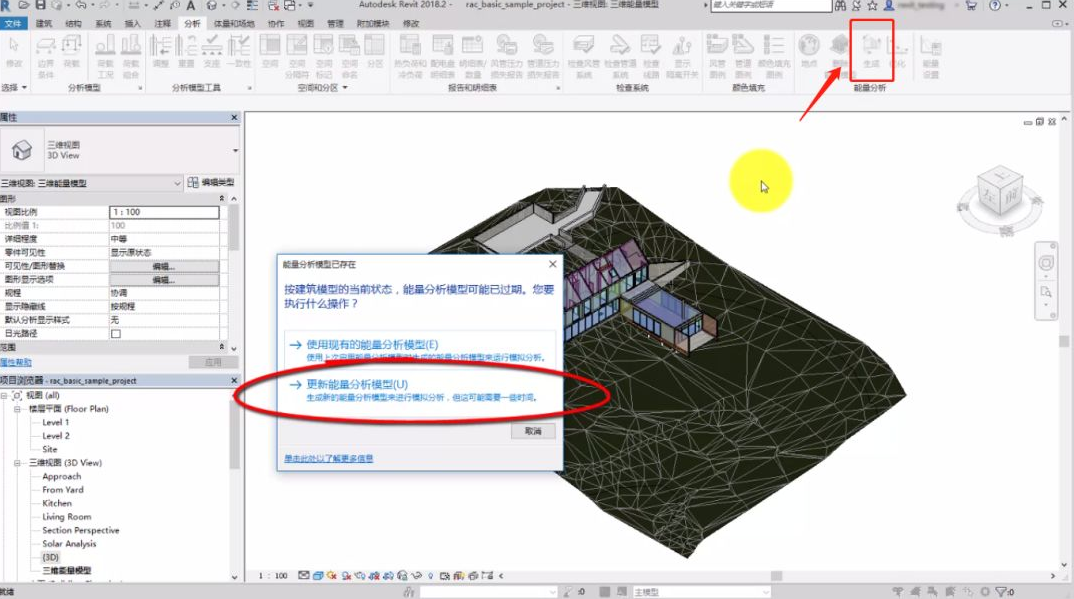

现在您已有了能量模型，可以在AutodeskInsight上生成分析。在“分析”选项卡上，单击“生成”将能量模型上载到Insight服务并开始分析。如果自创建了Revit中的能源模型后，模型几何图形发生了改变，则有机会更新能源模型或使用现有模型。在此例中，未对几何图形进行更改，因此使用现有模型。

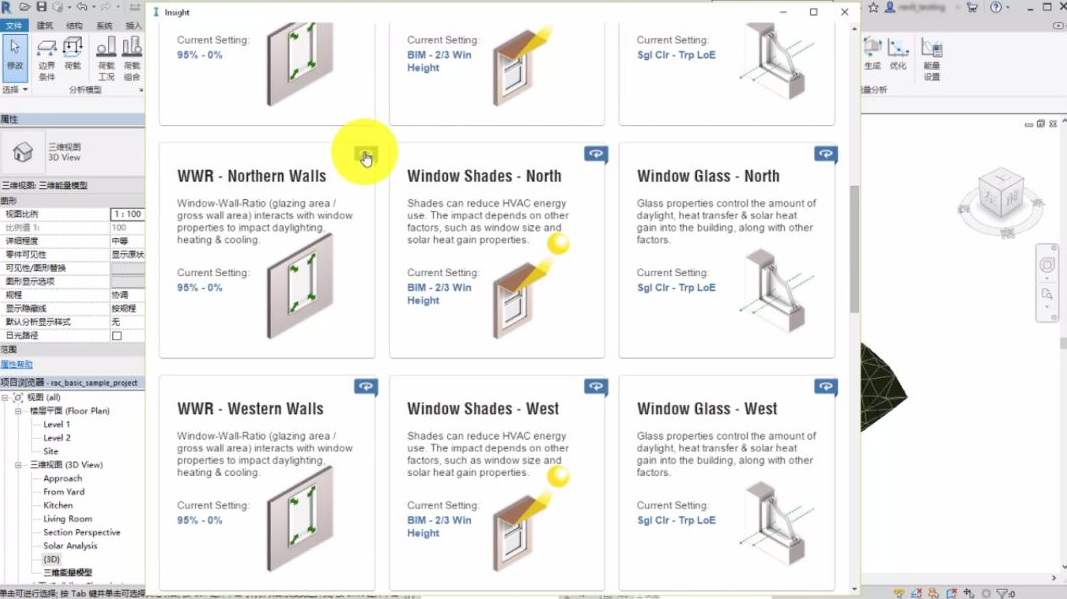

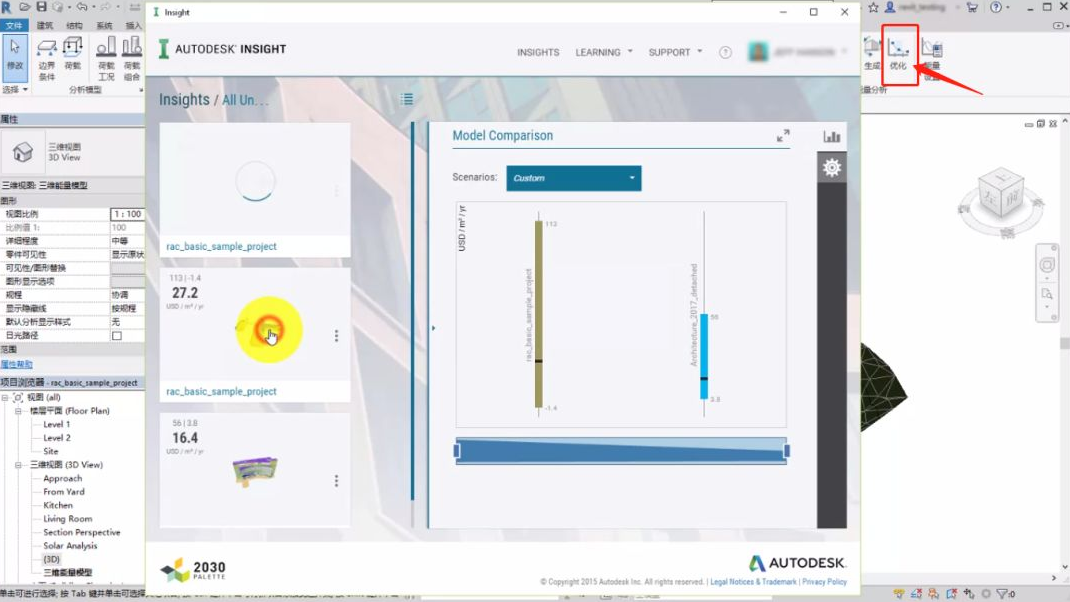

模型已上载到分析服务。分析完成后，您将收到一封电子邮件。要查看分析，在“分析”选项卡上单击“优化”以打开Insight服务。Insight面板列出了与能源效率相关的建筑的不同方面。要查看设计更改如何影响总体能源效率，请选择建筑的一个方面，然后单击“翻转”图标。

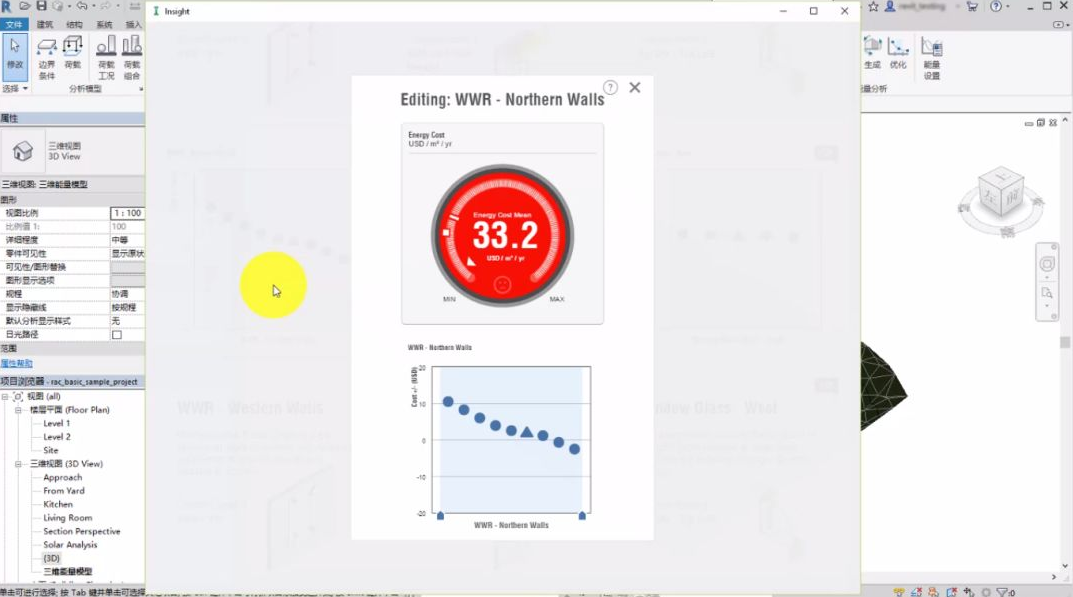

在这里，我们将翻转北墙的窗墙比。图表上的三角形指示模型当前显示比率的位置。图表上的点代表其他可能条件。如果我们翻转建筑物北侧的窗遮阳装置和窗玻璃的卡片，我们可以看到对整体能源效率影响最大的是对窗墙比做出更改。
单击图表对设计进行假设性更改，并查看更改如何影响能源效率。移动箭头指示器来设置您想要考虑的范围，并查看建筑的能量成本如何受到影响。建筑成本指示器表盘上的标记显示能源效率的目标位置。通过更改设计的多个方面的设置，您可以看到整个建筑中的设计更改如何使建筑更加节能。
在Insight面板中使用能量模型并测试更改，以便对设计的总体能源效率施加最大的影响。
小贴士：
EnergyOptimizationforRevit具有签名认证的优势。若要使用，必须通过启用签名认证的Autodesk帐户在Revit中登录。
对于某些Revit的安装，BIM管理员会基于规程，在将软件部署到您的计算机之前，会禁用某些工具集。请向BIM管理员告知您的需求。若要使用EnergyOptimizationforRevit，请确保能量分析和工具的用户界面选项已启用。
