问题：Revit中有些墙饰条呈规律性排布，如何一次添加完成而不需要一个个手动添加呢？
其实这个问题非常容易解决，只需要用幕墙竖梃代替墙饰条即可。

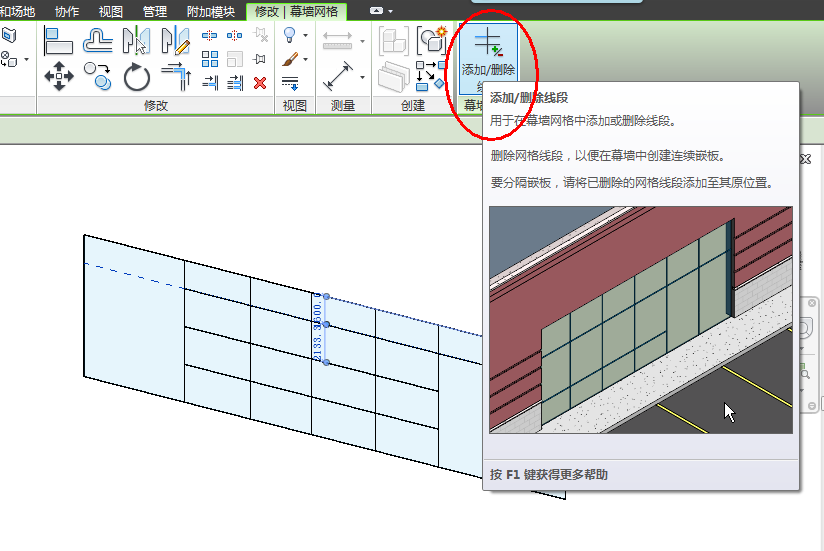

首先我们绘制一个没有竖梃的幕墙，然后添加上幕墙网格。多余的网格用“修改”选项卡中的“幕墙网格”面板中的“添加/删除线段”命令删除。如图-1

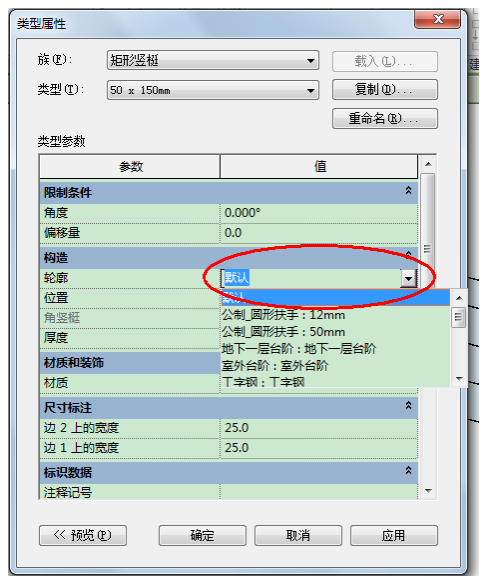

然后点击“常用”选项卡中的“构建”面板下的“竖梃”命令，在“属性对话框”中点击“编辑类型”命令。在如图-2所示位置处设置你需要的墙饰条轮廓。设置完成后点击确定。
给幕墙添加完竖梃后大家可能发现现在我们依旧只是编辑幕墙而已。这点大家不用慌，最后一步就是把幕墙嵌板由玻璃转换为实体墙。

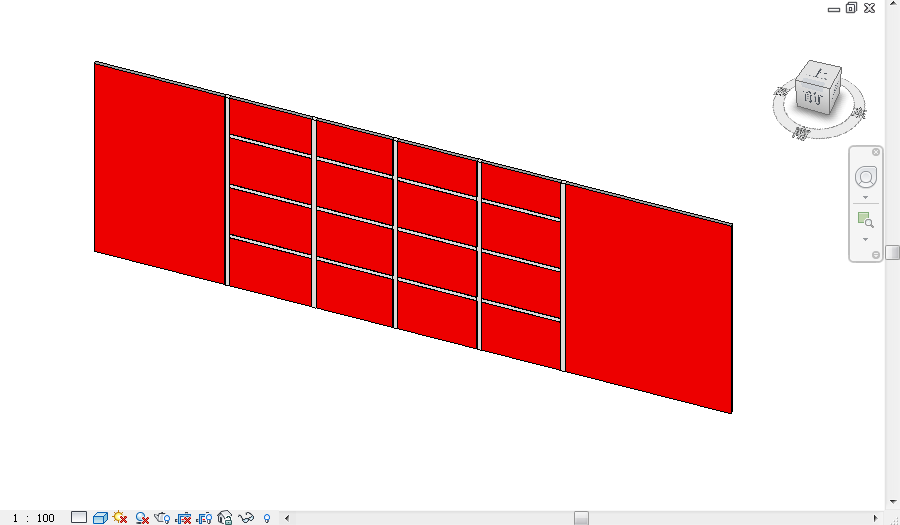

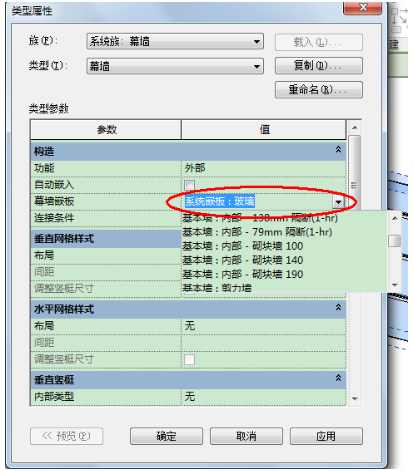

选中刚刚绘制的幕墙，然后进入“属性对话框”中的“编辑类型”命令，在弹出的“类型属性”对话框中，我们只要把图-3位置中的“系统嵌板：玻璃”改成我们所需要的墙体类型即可。最终效果如图-4
图-4
拓展：此方法也可以做出斜向的墙饰条来。方法是只要在幕墙的“属性对话框”中把垂直或者水平网格样式中角度由0.000°改成需要的角度即可。
