题目：

    通过题目以及立面图，我们可以得知：

    这道题不仅考了参数化设计还考了嵌入族，所以也相对更专业，我觉得大家掌握了这道题，对以后再做参数化设计和嵌入族的题有很大的帮助，所以学会之后，也一定要多练习~

    重要数据：

    1.参数“a”代表窗框长边的宽度为40；

    2.参数“b”代表第一个百叶条和最后一个百叶条距离窗框的距离为80；

    3.参数“d”代表窗框短边的宽度为50；

    4.参数“f”代表百叶条的厚度为8；

    5.参数“e”代表百叶条的宽度为60；

    6.参数“A”代表窗宽为900；

    7.参数“B”代表窗高减窗框高度为1100；

    8.百叶条倾斜角度为45°；

    9.1-1剖面图为左立面视图。

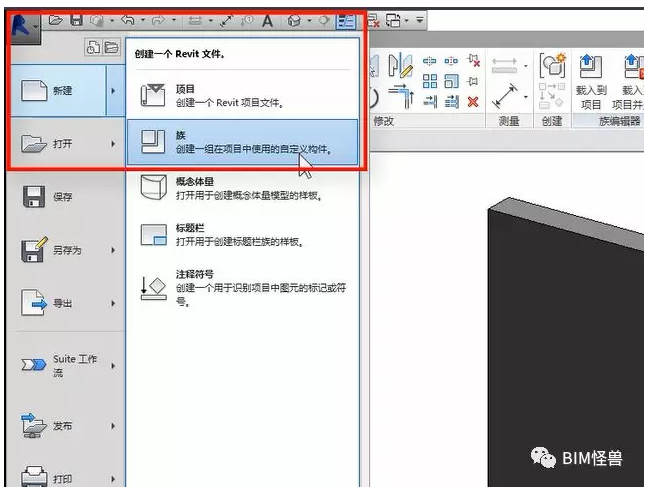

    这时我们已经分析了题目以及图纸，现在就可以打开Revit选择新建族，选择“公制窗”：

    然后我们就进入了公制窗族的编辑界面：

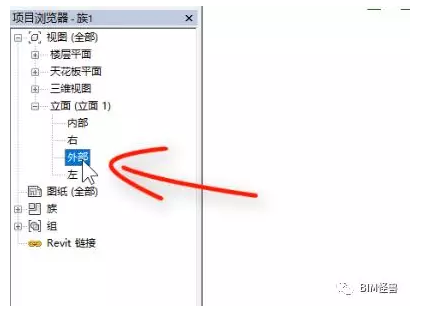

    首先我们在“项目浏览器”中选择立面视图中的“外部”进入外部视图：

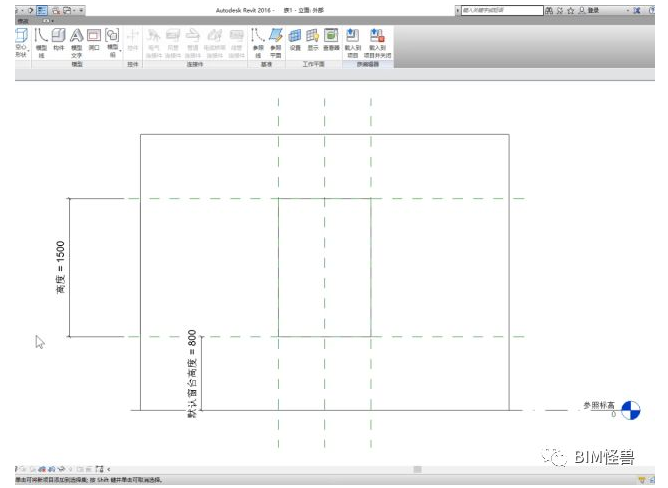

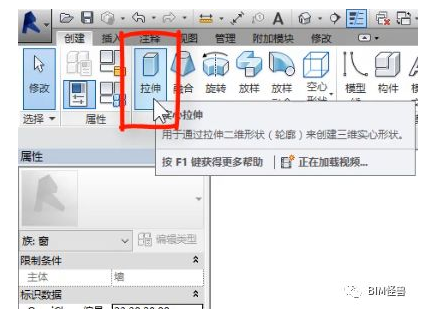

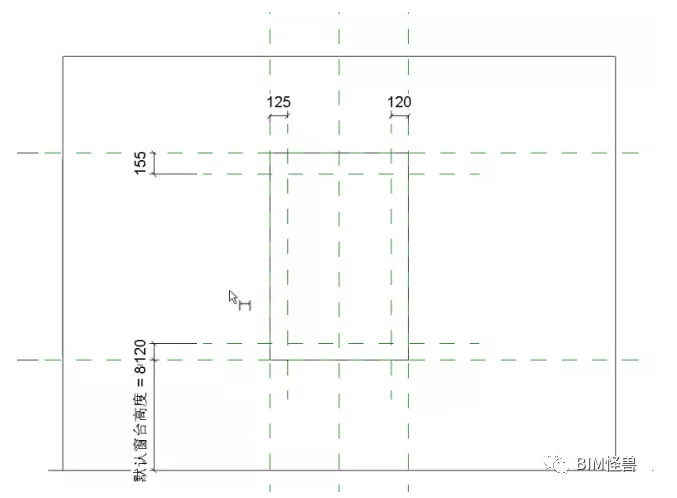

    然后我们需要创建拉伸以绘制出窗框，在创建拉伸之前，我们先来绘制参照平面：

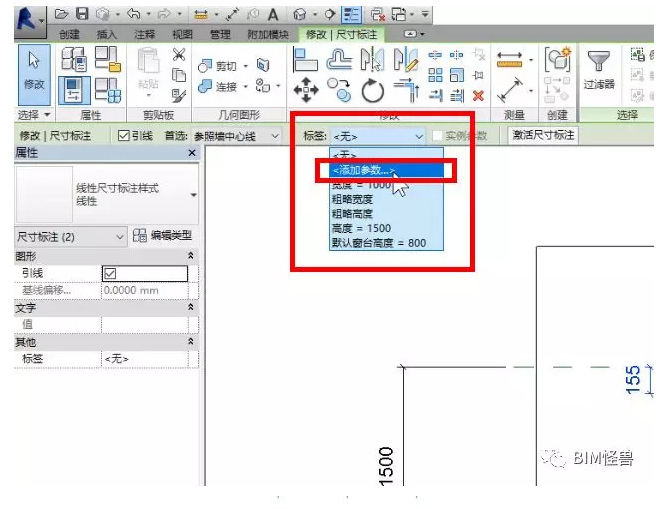

    参照平面绘制完成后，进行注释的添加，然后将注释赋予参数（注意需按照题目图纸中的注释名称添加参数，并将参数类型选择为“类型”参数）：

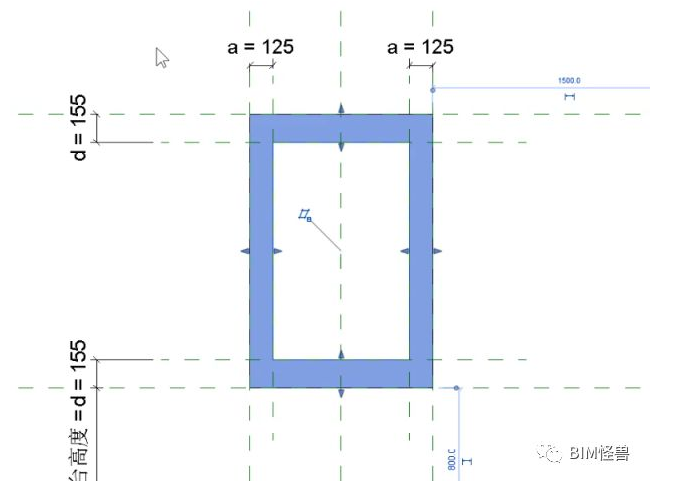

    这里我们将“a”和“d”参数设置完成后，有一个细节给大家讲一下，就是我在添加注释的时候，将他们的位置选择在了和题目中相同的位置，这样做呢是为了方便我们检查，而且不容易出错。

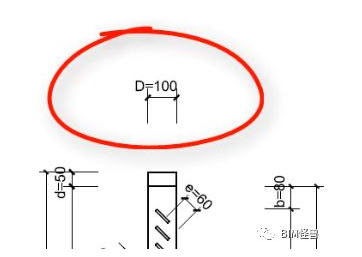

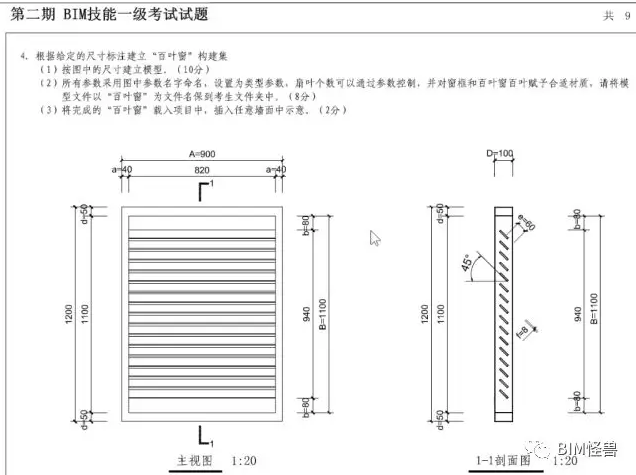

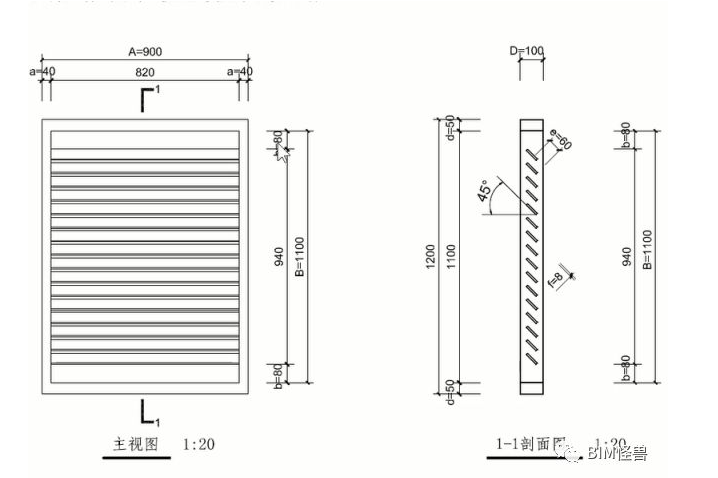

    题目图纸：

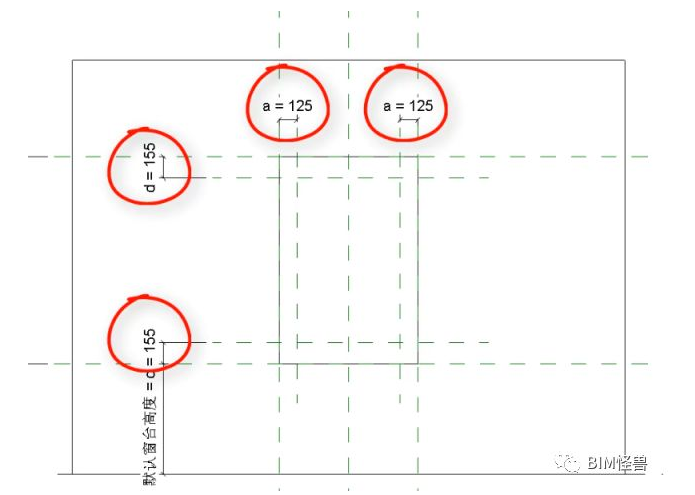

    我添加的注释：

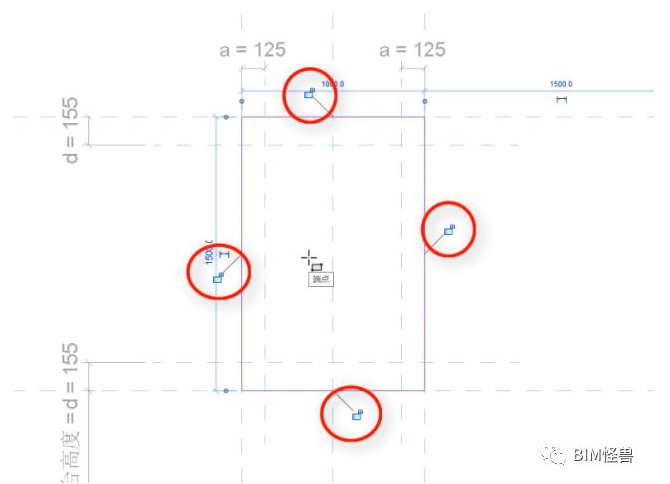

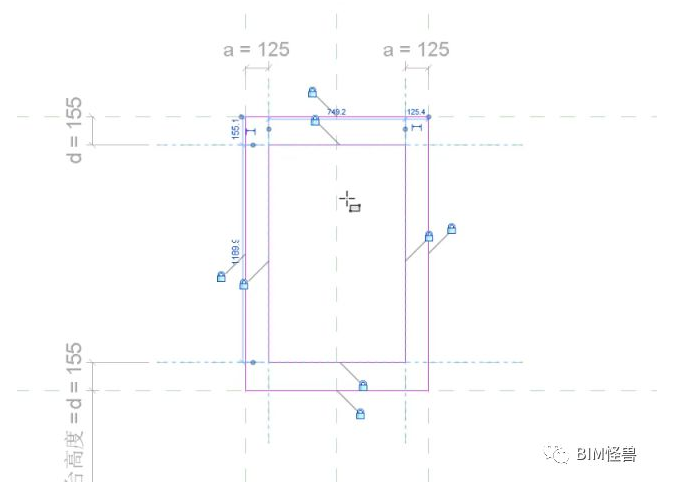

    现在我们就可以创建“拉伸”了，选择矩形绘制方式，两个矩形八把锁：

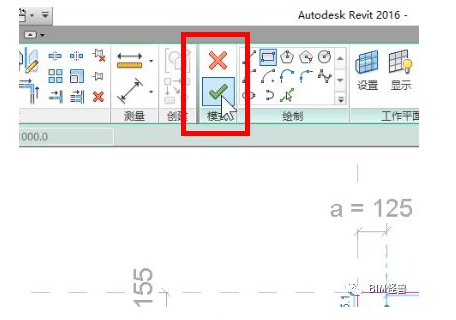

    这时我们就可以点击上方选项卡中的“√”完成编辑，生成我们的拉伸窗框：

    那我们现在需要将窗框的参数修改为题目中要求的数值，我们点击属性选项卡中的“族类型”：

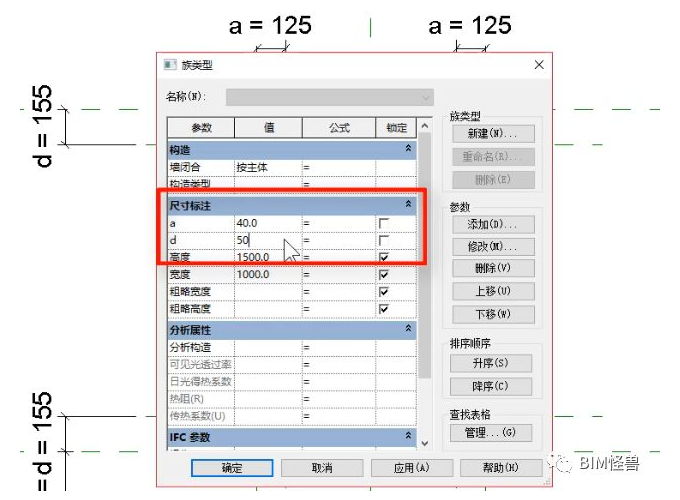

    在弹出的对话框中我们可以对参数“a”和“d”进行修改，分别修改为40、50：

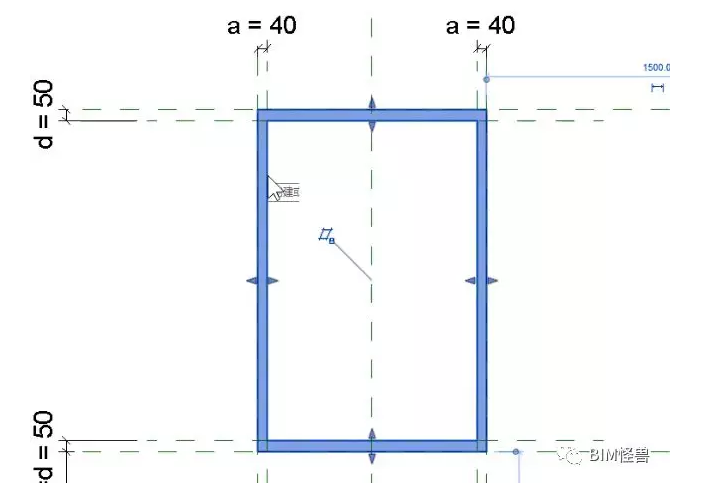

    然后点击确定，就可以看到窗框的宽度就和题目中的一样了：

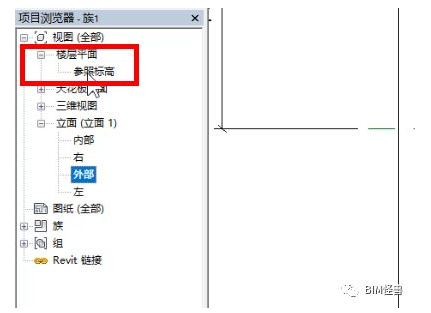

    现在我们需要进入平面视图“参照标高”将窗框的厚度添加参数：

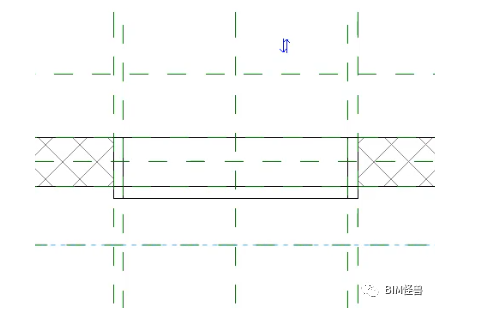

    绘制参照平面：

    添加注释：

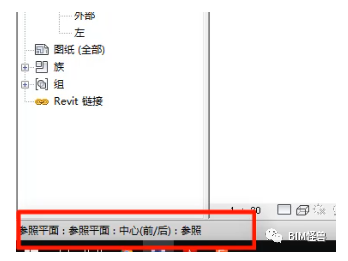

    在选择中间的参照平面时，因为它与模型线重合，我们需要用到“Tab”键，并看左下角的状态栏中显示的是否为“参照平面”，当切换到“参照平面”时可以点击选择进行注释：

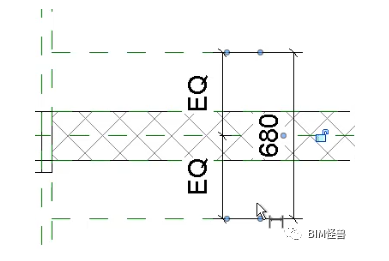

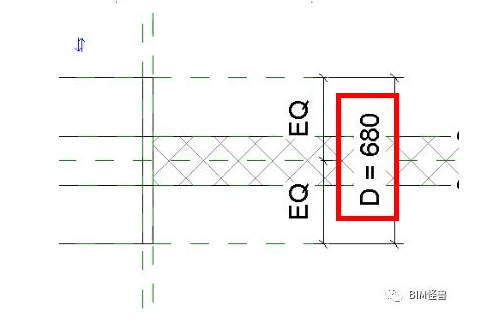

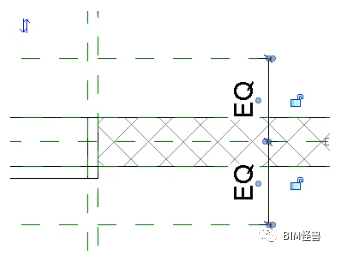

    注释后，我们要让它两边距离相等，所以我们点击“eq”：

    接着对总宽度进行注释：

    完成后点击窗框的模型线，就可以看到小的三角形，这是我们需要把两个长边的三角形拉至参照平面锁住以达到约束的目的：

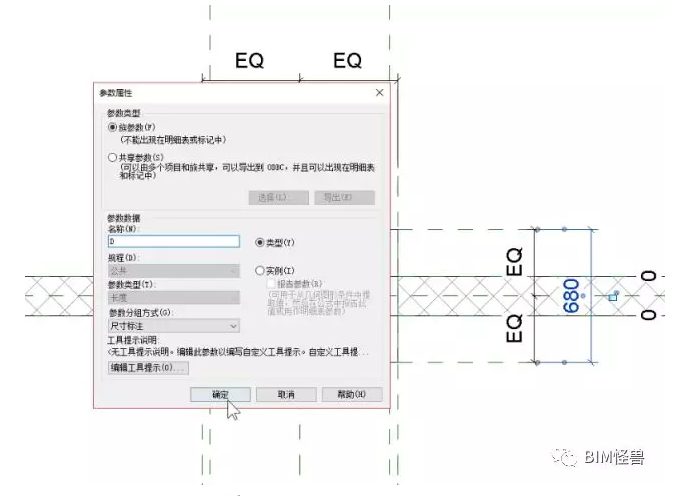

    完成约束后，我们对它的注释添加参数：

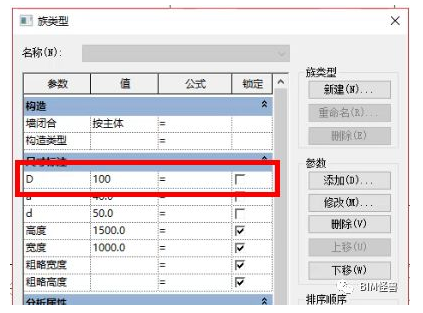

    同样，进入“族类型”对参数“D”进行修改，修改为100：

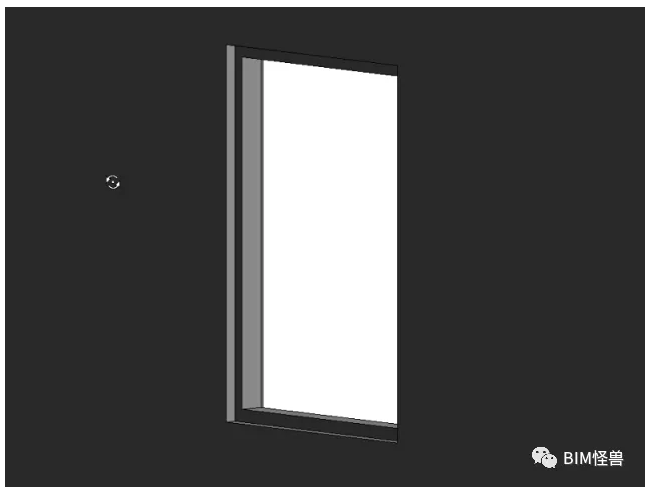

    点击确定，进入三维查看：

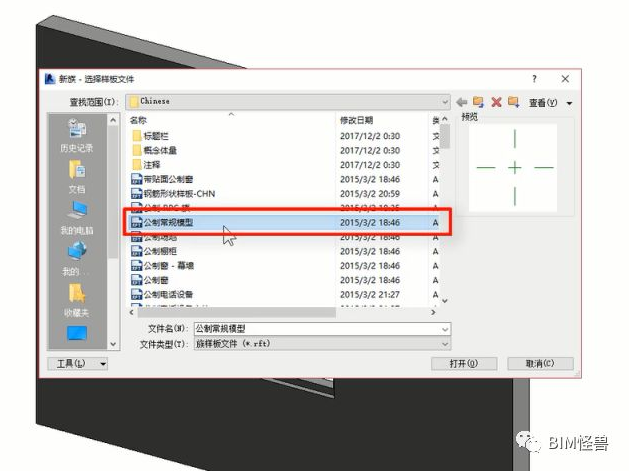

    可以看到窗框就绘制完成了。接下来我们要进行“嵌入族”百叶条的绘制，这里我们需要新建一个族，并选择“公制常规模型”：

    然后回到题目，我们可以看到它在1-1剖，也就是说从左往右看，所以进入立面视图时选择左立面，这个百叶是从左上往右下倾斜45°角：

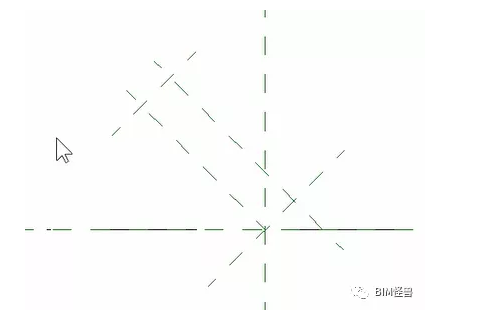

    分析后，我们回到Revit软件，作参照平面：

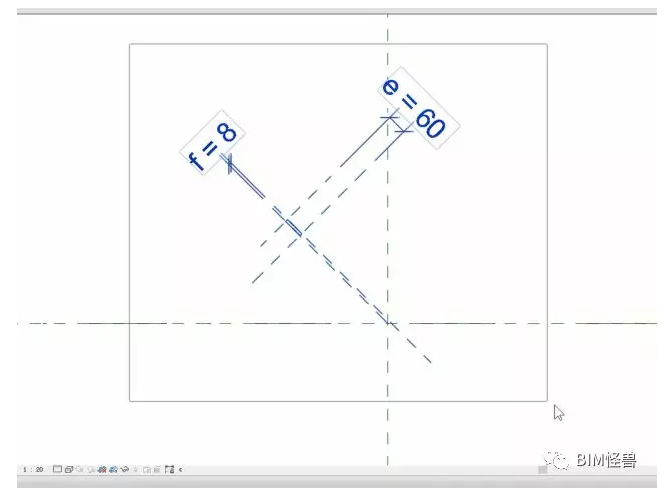

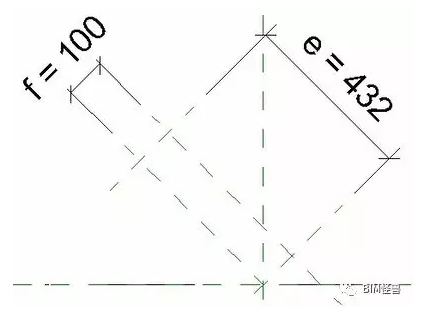

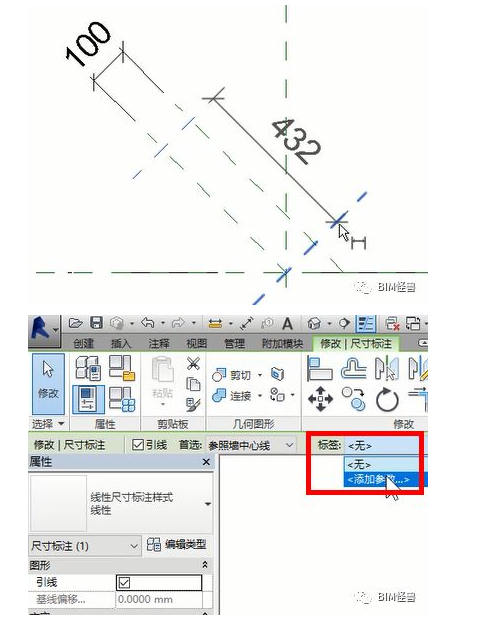

    然后对百叶条的厚度、宽度添加注释并设置参数：

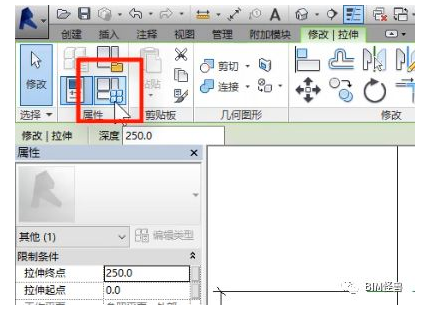

    完成了以上步骤，我们开始创建拉伸，使用矩形绘制工具，记得将四把锁锁住，与之前创建拉伸不同的是，我们需要在绘制矩形前，将属性栏中的“拉伸终点”修改为850：

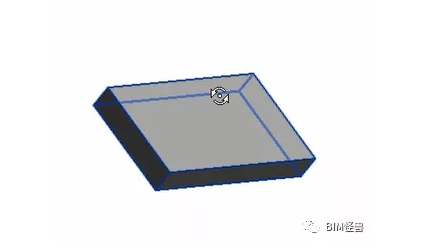

    完成拉伸后，我们进入三维查看：

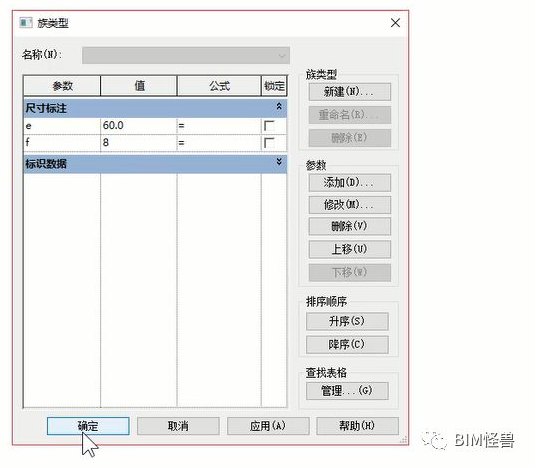

    可以看到它有点“方”，因为我们还未对它的宽厚进行修改，这时我们点击选项卡中的“族类型”，将参数“e”和“f”，分别修改为60、8：

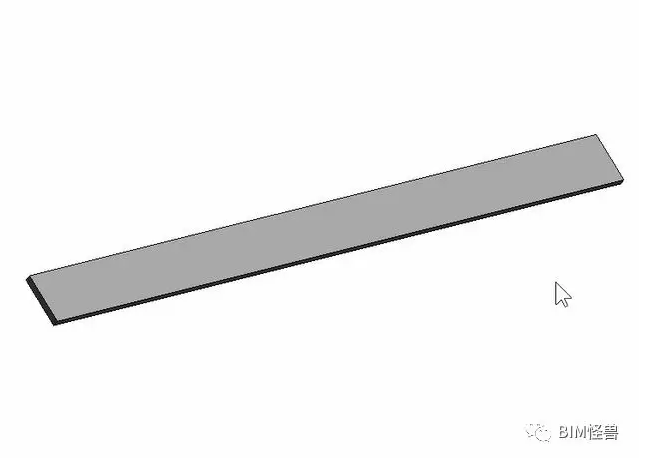

    点击确定，我们就可以在三维视图中看到百叶条了：

    注意：这里我们要进行一个很重要的操作，就是把我们的百叶条的中点移动到系统参照平面上，因为只有这样当我们把百叶条载入到项目中后，就可以有一条参照线，通过这条参照线将它锁在窗户的立面中心线上，首先我们需要回到左立面视图，框选模型线、注释、参照平面：

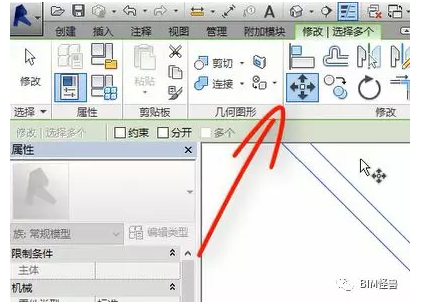

    然后点击修改选项卡中的“移动”：

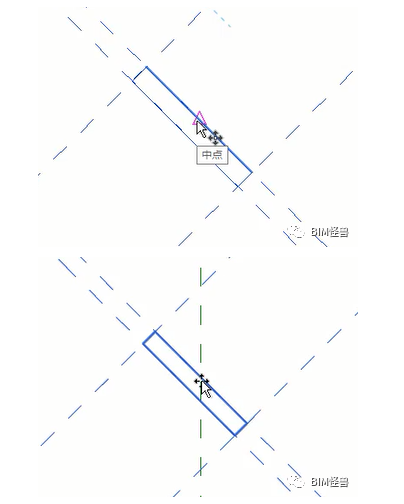

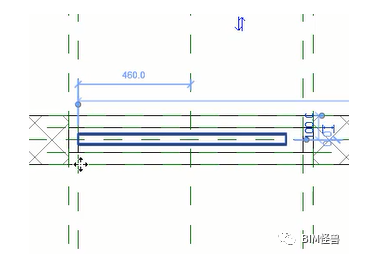

    自动捕捉百叶条的中点后，点击中点，将百叶条移动到系统参照平面上：

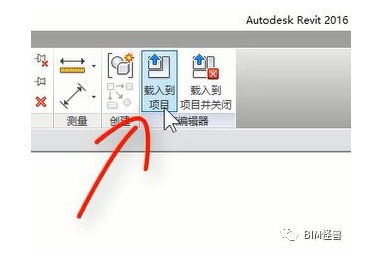

    这时我们就可以点击选项卡中的“载入到项目”将百叶条载入到我们之前建立的窗族中：

    然后将百叶条放在窗的中心位置：

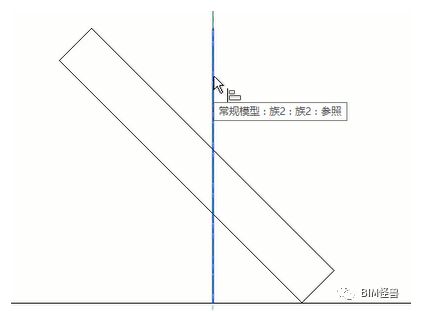

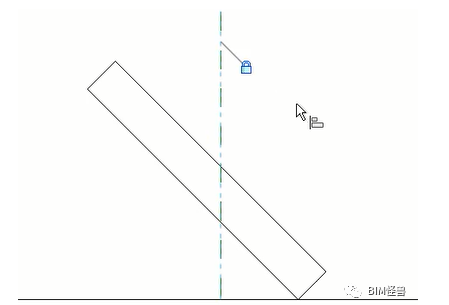

    这时我们需要进入立面视图（左），找一下我们的百叶条在哪，然后我们使用修改选项卡中的“对齐”让它对齐到窗户的立面中心位置上（在这里我们就用到了前面讲到的重要操作得来的一个系统参照平面，在Revit中显示为一根蓝色短线）：

    对齐后点击锁，将它锁住，约束在窗的中心参照平面上，这样我们再对它进行移动就不用担心它会左右偏移了：

    然后我们进入立面视图的外部视图，将视图模式调整为“线框”就可以看到百叶条了：

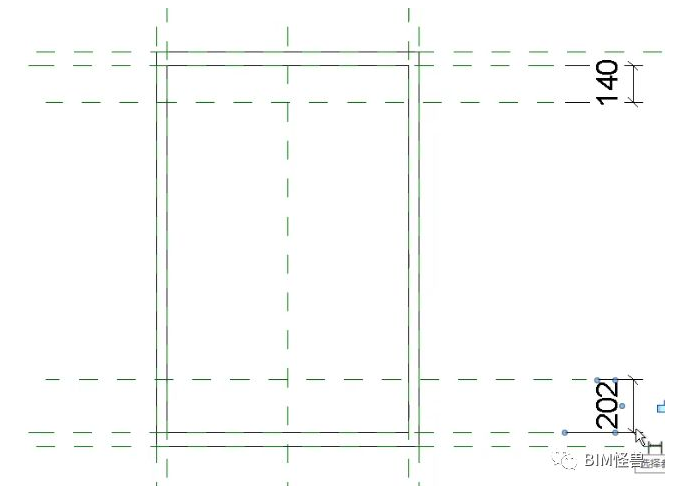

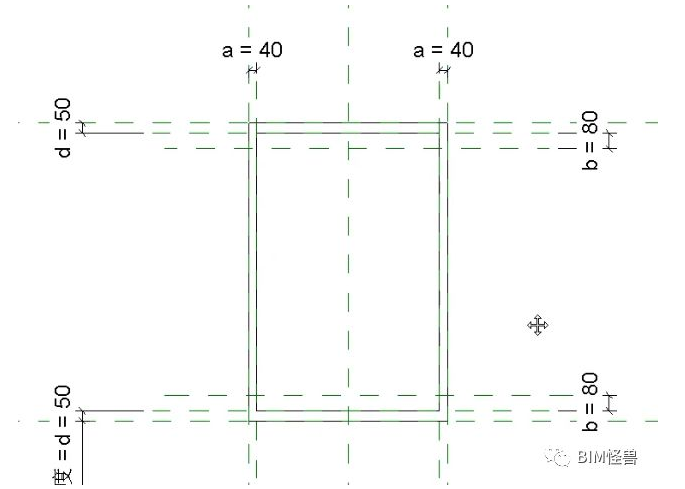

    我们在移动它之前先要绘制它距离窗框定位的参照平面，并进行参数化设置：

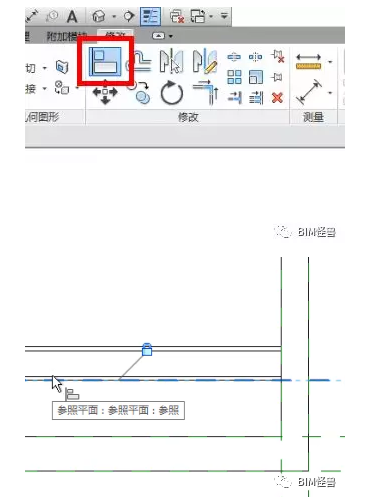

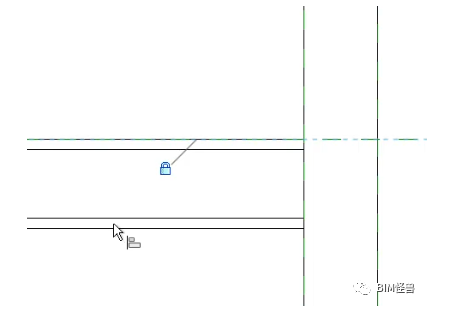

    完成了参照平面及添加参数的操作，我们就可以移动百叶条了，这里我们使用“对齐”将百叶条最下面的边对齐到参照平面上，并锁住：

    那么现在我们就有了一个百叶条，但是我们需要的是一堆百叶条，这时我们需要使用“阵列”功能：

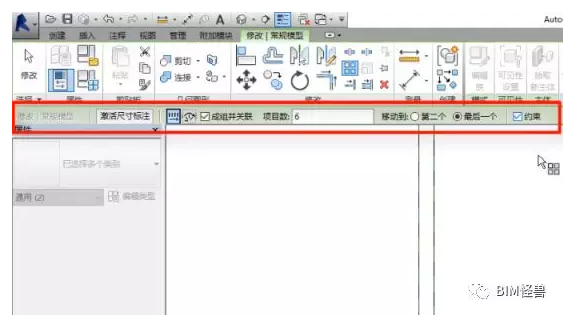

    点击选择后，我们可以在选项卡和属性的中间位置看到需要我们设置的一些选项，我们一定要在“成组并关联”前勾选它，然后项目数我们这里先设置为6，“移动到”选择“最后一个”，“约束”同样将它勾选：

    然后点击百叶条最上面的模型线，再选中上方的参照平面，之后用“对齐”将它约束在参照平面上：

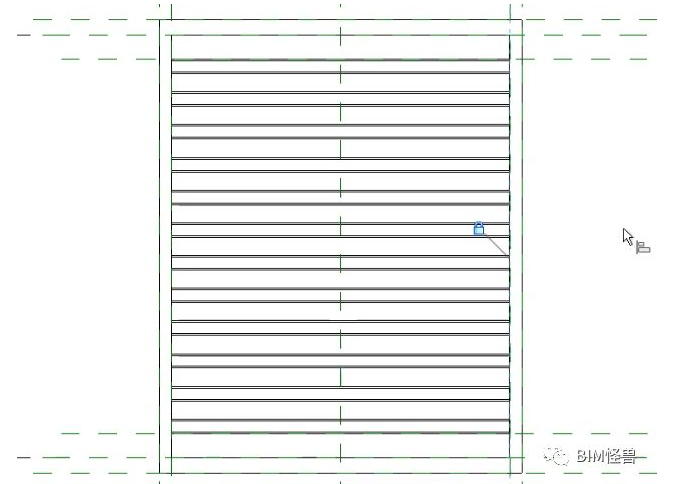

    可以看到我们就得到了6个百叶：

    题目中要求百叶的个数需要通过参数控制，所以我们点击任一百叶条，然后将鼠标移动到百叶的左侧就会看到一个临时注释：

    点击临时注释，就可以看到选项卡和属性栏的中间位置又出现了我们熟悉的“标签”，我们照旧给它添加一个参数：

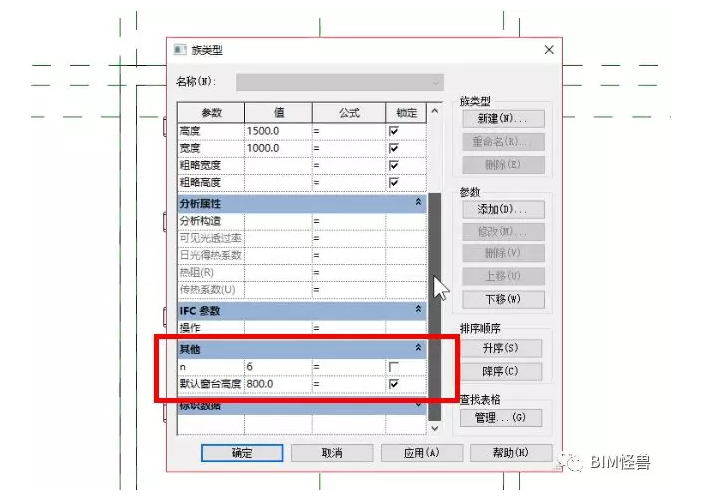

    完成参数化设置后进入“族类型”，会发现刚刚设置好的参数“n”在最下面的“其他”中：

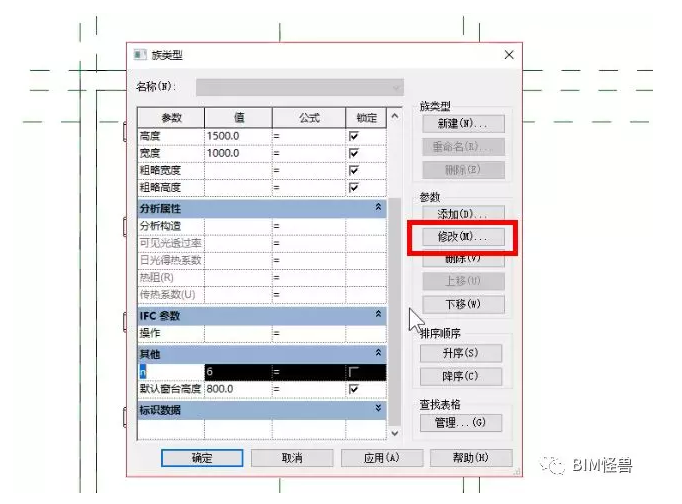

    那我们该如何操作才能将它设置到“尺寸标注”的分类中呢？首先点击选择参数“n”，再在右侧的“参数”中点击“修改”按钮：

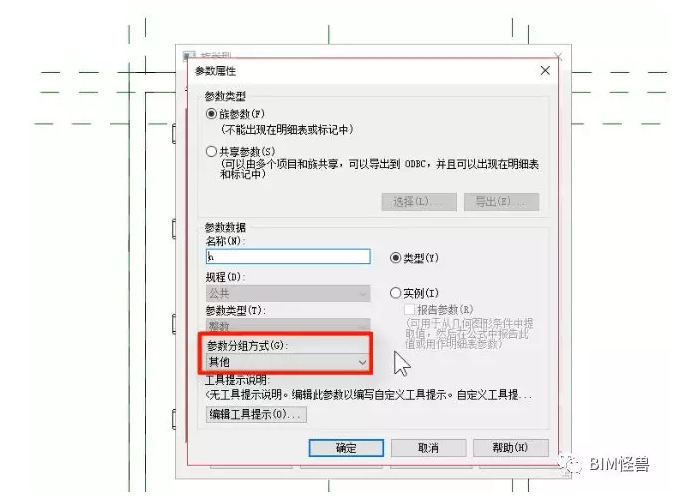

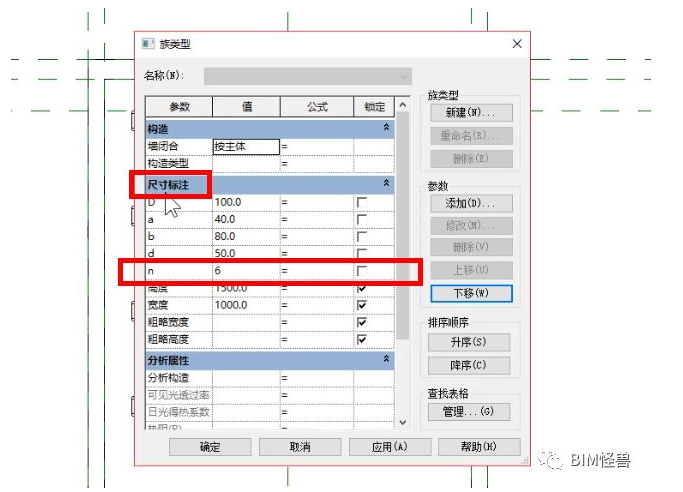

    点击后会弹出“参数属性”的对话框，我这里我们可以看到“参数分组方式”点开它的下拉菜单，找到“尺寸标注”选择后确定，我们的参数“n”就可以来到“尺寸标注”的分类中了：

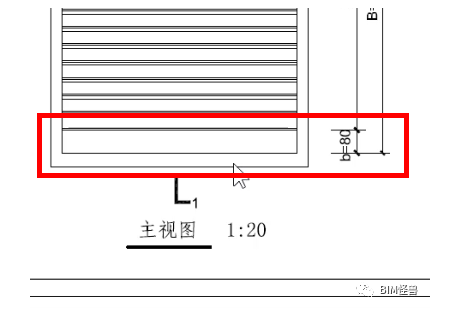

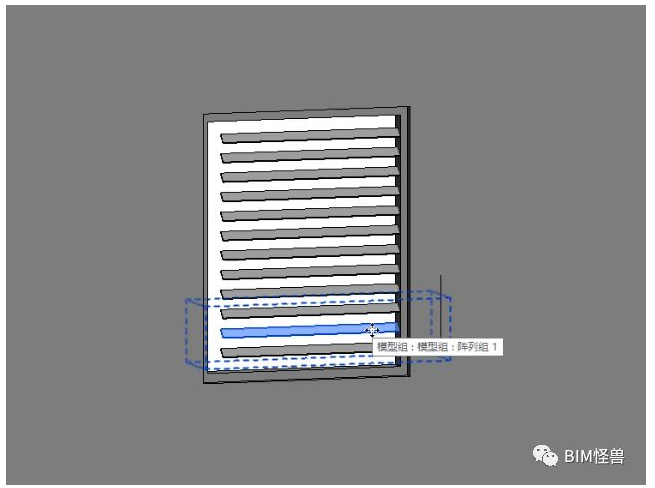

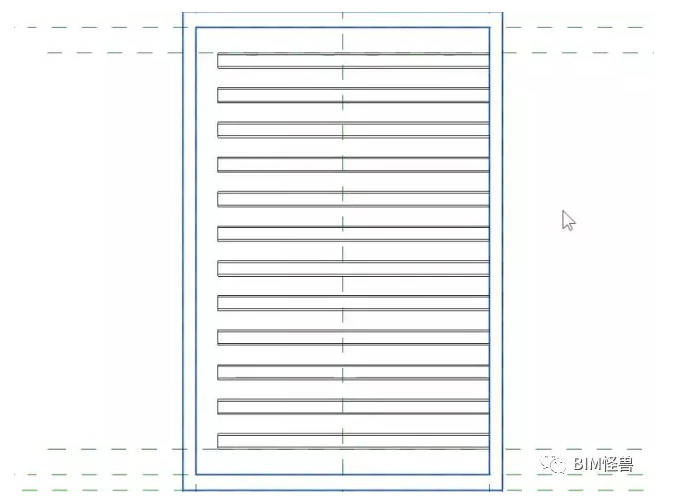

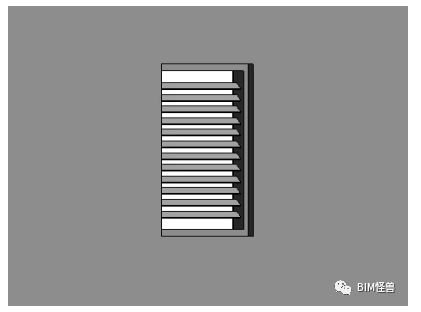

    现在我们试一试这个参数，将6改为12，就可以看到百叶数量增加到了12，但距离窗框的距离没改变：

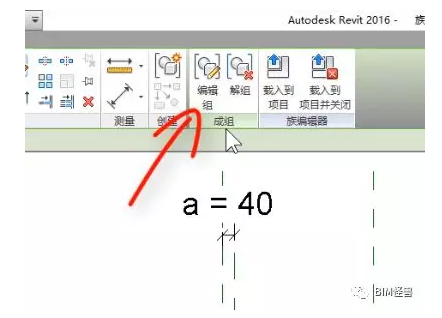

    但是，现在还有问题存在，如果我们把窗宽修改的大一些，比如1200，它这个百叶条不会跟着变化，因为我们没有给百叶条的长度添加参数，只要回到百叶条的族中，进入立面视图的前立面添加参数“l”就可以。完成了参数添加将百叶条载入到窗族，选择覆盖原有属性，当我们点击族类型时就会发现，百叶条的参数“e”“f”“l”不见了，其实是因为我们没有将它们关联到窗族中，它们只是存在于百叶条族中，所以需要点击任一百叶条，点击上方选项卡中的“编辑组”：

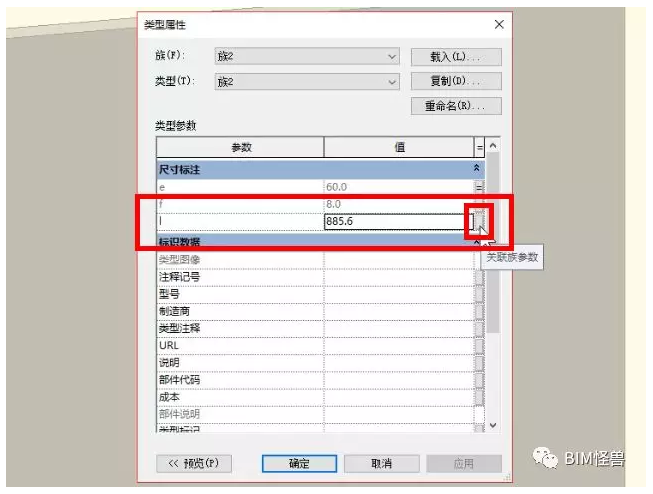

    点击后，我们需要再点击刚刚选择的百叶条，然后再点击左侧属性栏中的“编辑类型”，就可以看到在参数行的最右侧有一个矩形的“关联族参数”按钮：

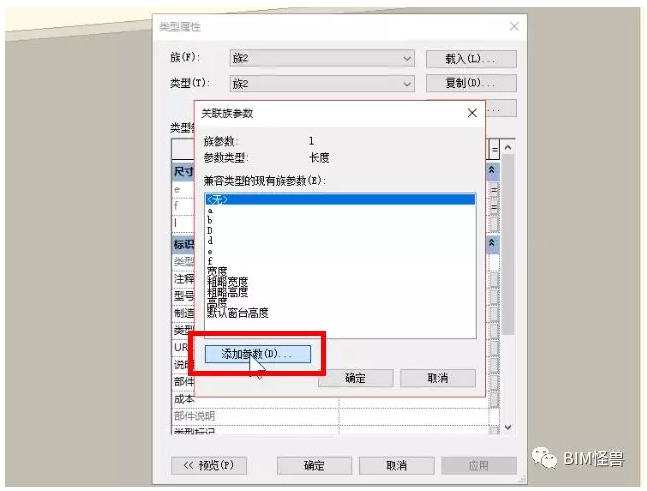

    点击它，就会出现“关联族参数”对话框，这里我们点击“添加参数”：

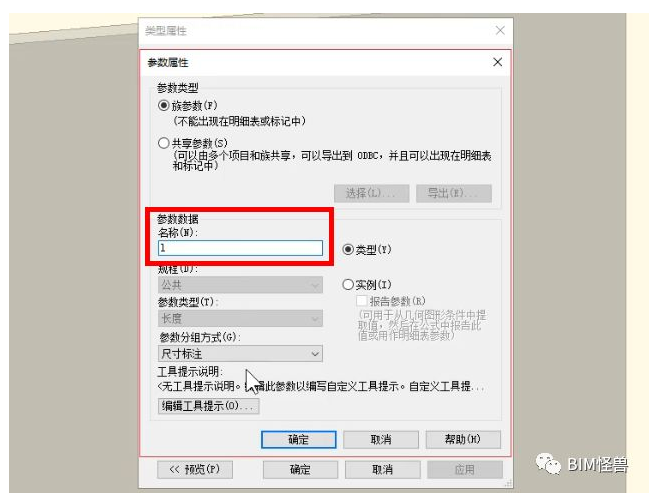

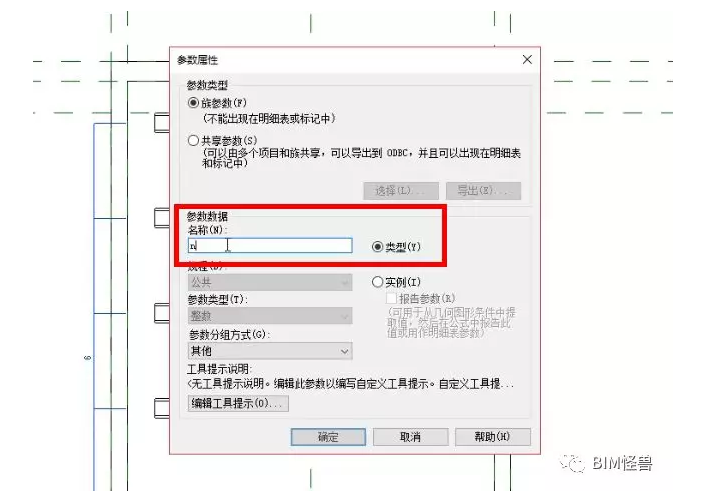

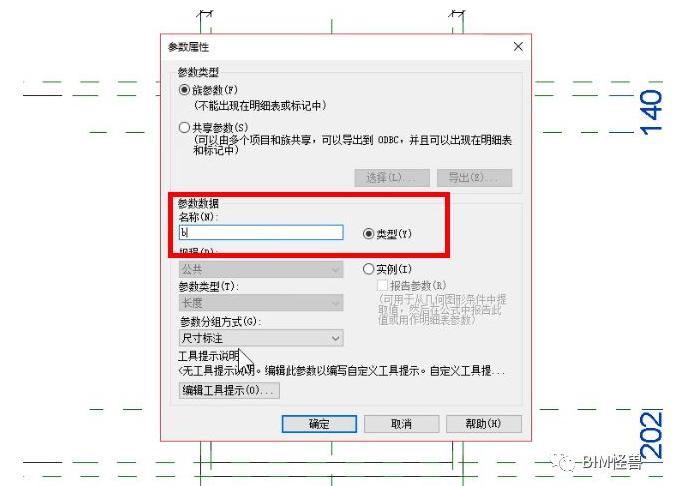

    出现了“参数属性”对话框，在“名称”中我们需要填对应参数的名称：

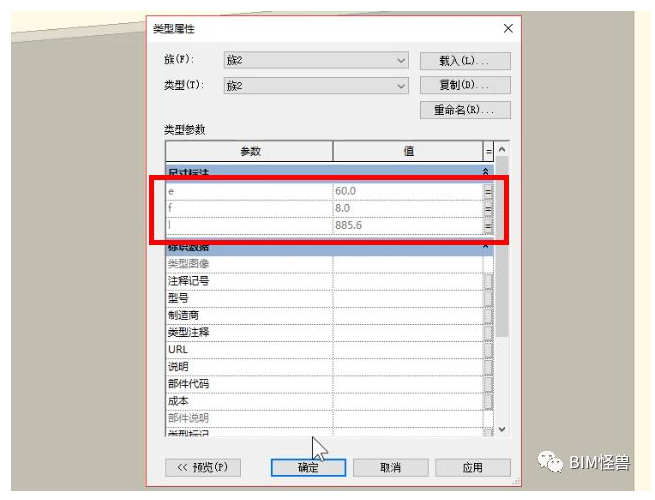

    点击确定后，我们会发现百叶条族中的参数变成了灰色，而且不可修改：

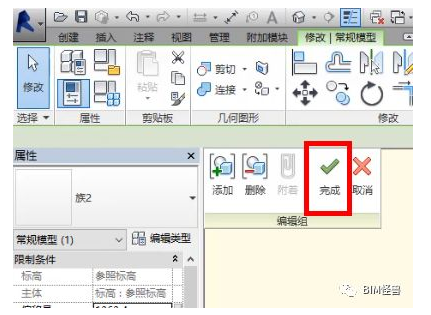

    这是因为我们关联成功了，接下来我们点击确定，再点击视图左上角的“√”完成编辑：

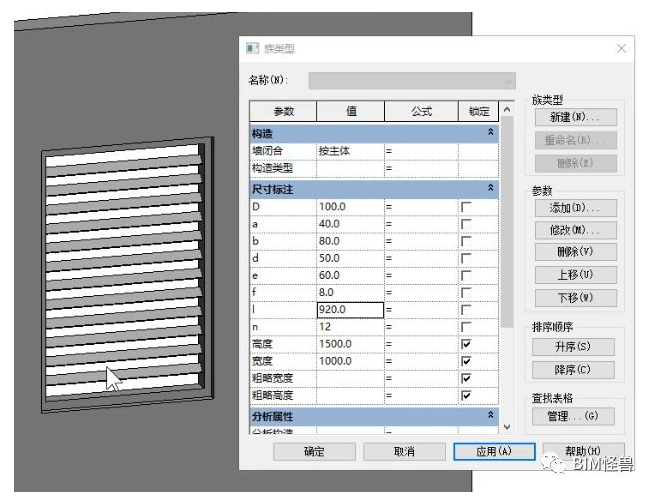

    这时我们再进入族类型，将百叶条长度参数“l”修改为920（用窗宽减去两边窗框的宽度），点击应用可以看到模型中的百叶条已符合长度要求：

    如果我们再修改窗宽以及百叶长度会发现百叶的位置出现了问题：

    是因为我们没有将百叶条横向移动约束，所以我们进入立面视图的外部视图：

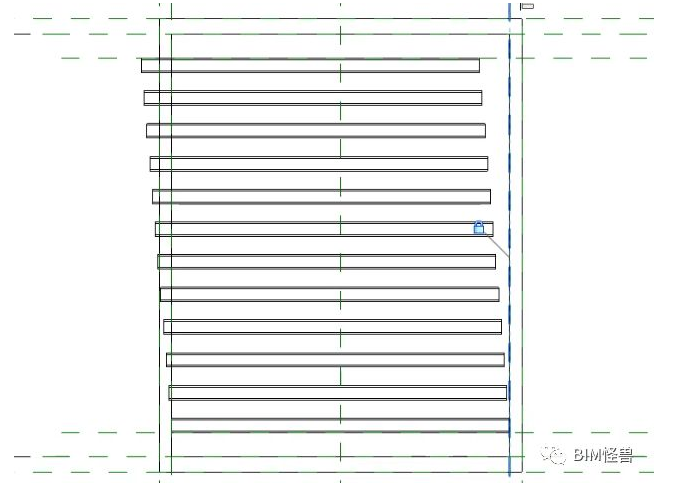

    在这里我们使用“对齐”将百叶条的一边对齐到窗框内侧的参照平面上（这里需要我们选择最下面的百叶条对齐一次，再选择最上面的百叶条对齐一次，才可以约束所有百叶条都对齐到参照平面上）：

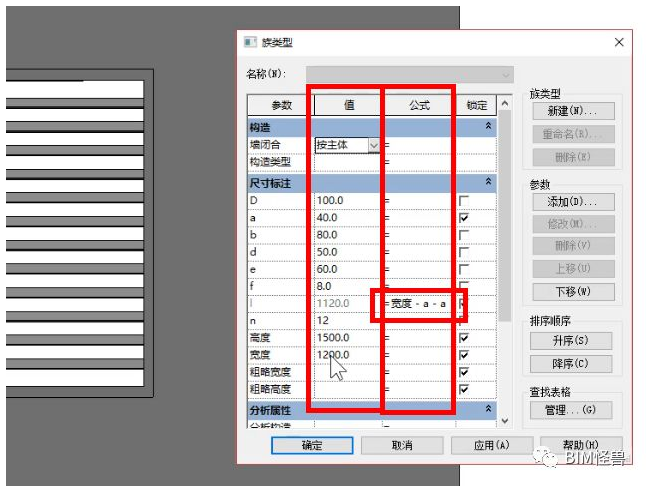

    这样我们再修改窗宽以及百叶条长度时就不会出现问题了，那么我们能不能修改窗宽的同时让百叶条的长度自动修改呢？答案是：当然可以，我们在“族类型”中可以看到每次修改数据的列叫做“值”，而在它右侧的列叫做“公式”，我们可以利用公式来达到这一目的：

    最后我们将数据对照题目调整一遍：

    进入三维视图：

    我们的百叶窗构件集就完成了！
