Revit技巧 | revit模型怎么修改?REVIT图纸变更后模型的修改方法

发布于:2024-09-30 10:38:41
43人 分享

    关于图纸变更,是BIM模型维护不可绕开的话题,人人都不愿反复修改模型,但这些事情不会因为我们的意愿而变化。

    关于如何查找图纸哪些部位变更的方法,之前在上一讲《REVIT每周一技36图纸变更对比的两种方法》中给大家提供了两种方法,今天要说的是下一步,知道了变更的地方,如何更新模型。

    我们根据变更内容的多少,依次提供如下三种方法

    方法一:根据对比前后版本图纸,在CAD中将变更处标注出来,对着CAD修改模型文件。

    如果变更内容不是很多,只有局部发生变化,我们就可以对着图纸,直接在模型中修改。

    这种方法简单,不需要重新导图,但是不容易精确定位变更后管线位置,除非逐个测量位置。不过对于大部分没有严格精准位置的管线,还是可以的。再有,可能会漏改。

    方法二:将变更后的CAD导入模型中,边对比边修改。

    这种方法适用变更地方较多,且位置复杂,不容易定位的情况。有一个问题,重新导入图纸后,模型会将图纸盖住(线框模式除外),怎么处理?

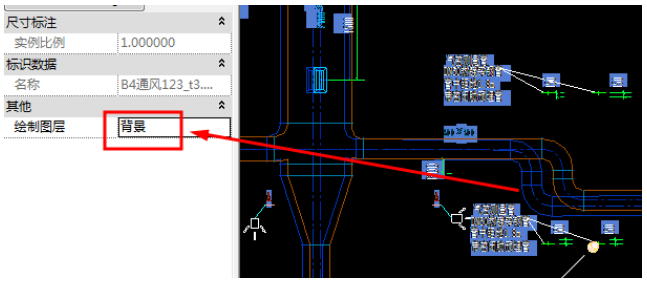

    1)导入图纸时,勾选“仅当前视图”,选中图纸设置为“前景”这种处理方式可以看见图纸如图1所示;但是往往因为图纸中的一些填充图案等不容易选中模型图元,也不容易区分哪个是变更的图纸,如图2所示。


    图1


    图2

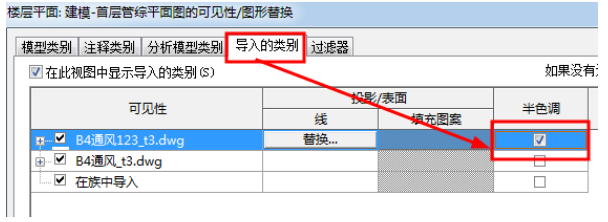

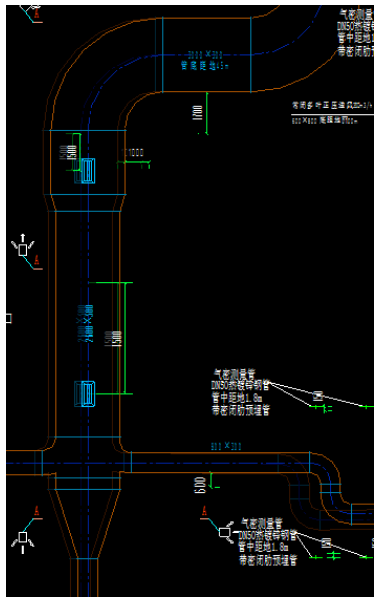

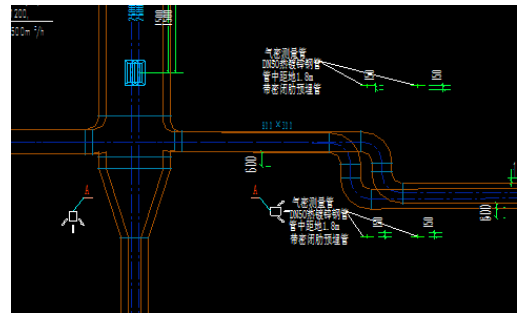

    2)如果采用“背景”,模型与图纸不容易区分,这个时候我们可以将“导入的类别”对应的图纸设置为“半色调”,这样区分的清楚一些,如图3、4所示。


    图3


    图4

    方法三:删除已有模型,重新绘制模型

    对于图纸变动量特别大的,面目全非那种,可以直接删除原有模型,重新绘制。当然,这个也要看个人,如果觉得修改比重新建快,可以选择修改。
