在Revit中建族文件时,经常会用到模型文字,但却无法对模型文字进行控制,这应该是很多使用Revit的朋友遇到的问题,下面介绍一下在族文件中如何灵活控制模型文字。
将模型文字放置在基于面的族中。再载入到族文件中。

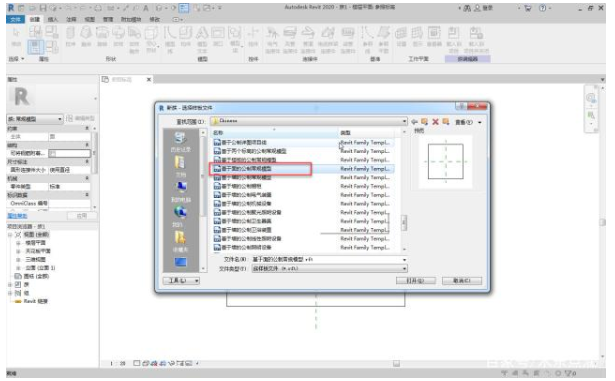

1、创建基于面的常规模型:

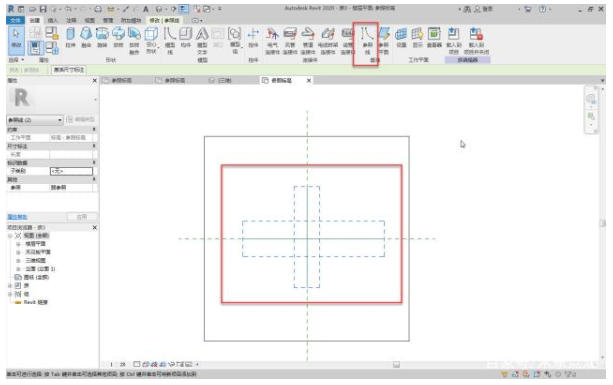

2、绘制参照线,并与参照平面锁定:

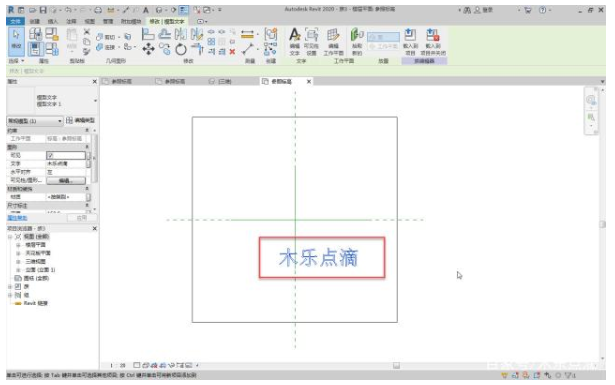

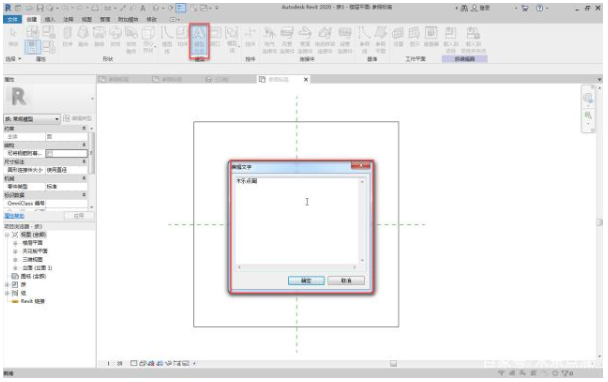

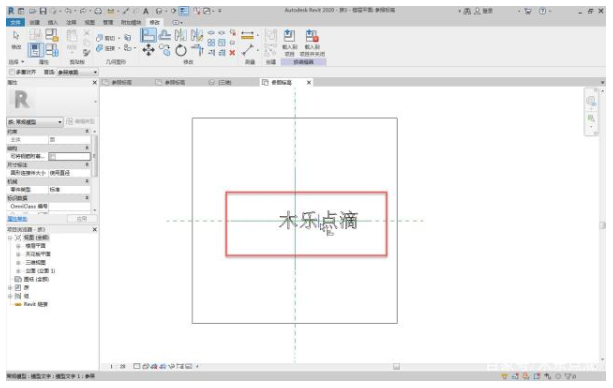

3、放置模型文字:

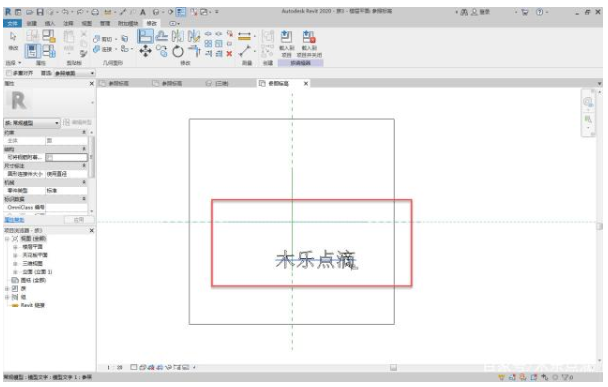

4、将模型文字与参照线锁定,水平方向与垂直方向都锁定,注意是参照线,不是参照平面:

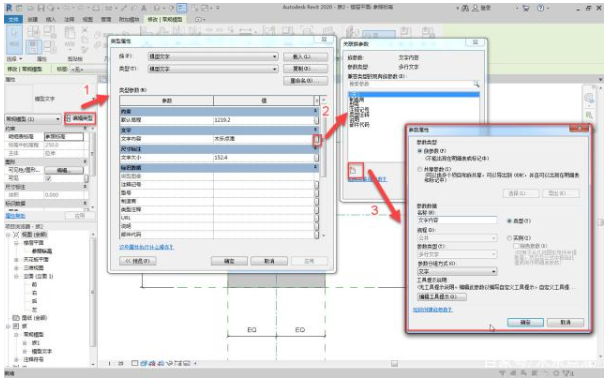

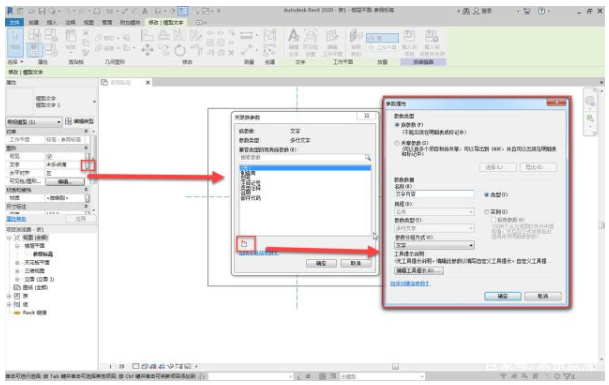

5、将文字内容添加参数:

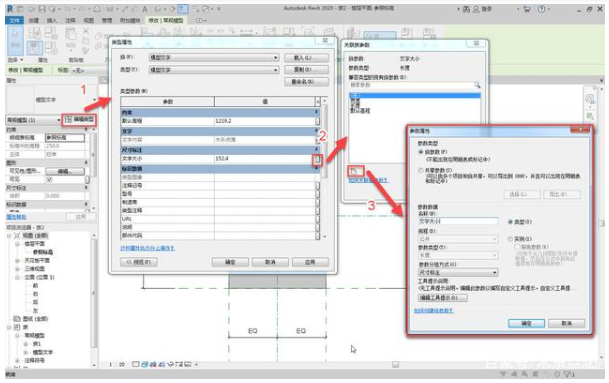

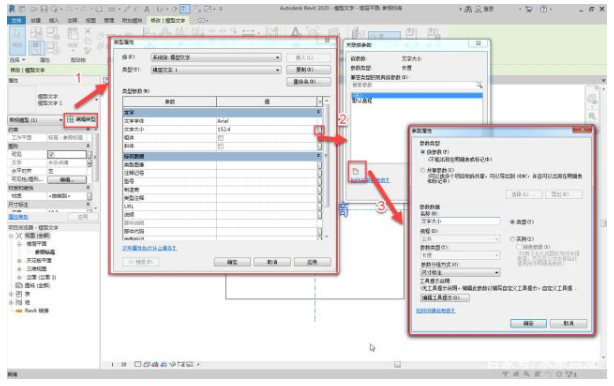

6、将文字大小添加参数:

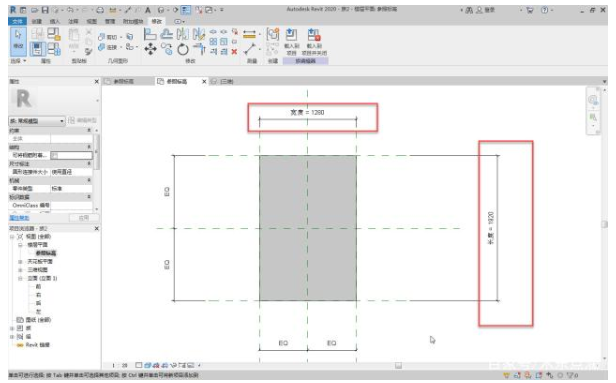

7、创建新的族文件,这里就随意拉伸一个盒子,长宽可以改变:

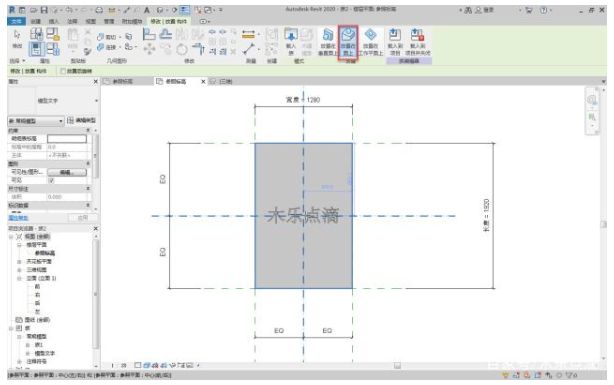

8、将创建的模型文字族文件载入到新建的族文件中,并锁定参照平面(中心控制模型文字):
9、将模型文字族文件中的文字内容和文字大小参数关联到族文件中:

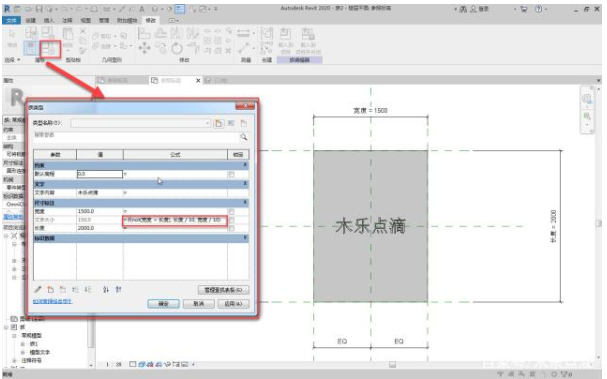

10、文字大小,可以输入公式,随着长宽的改变,文字大小可以改变:

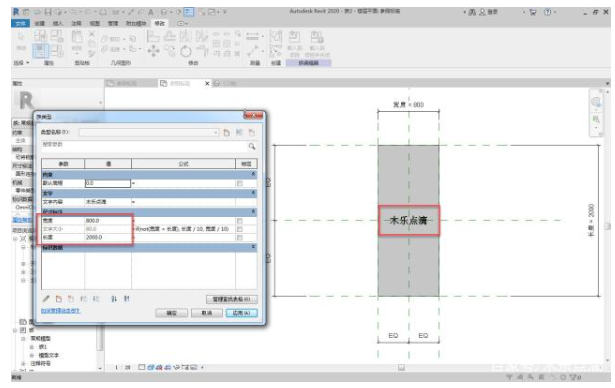

11、改变族的长宽尺寸,模型文字始终居中显示:
