Revit技巧 | Revit中楼板与墙柱连接的问题详解

发布于:2024-10-31 09:40:02
69人 分享

    文章来源:广筑BIM咨询

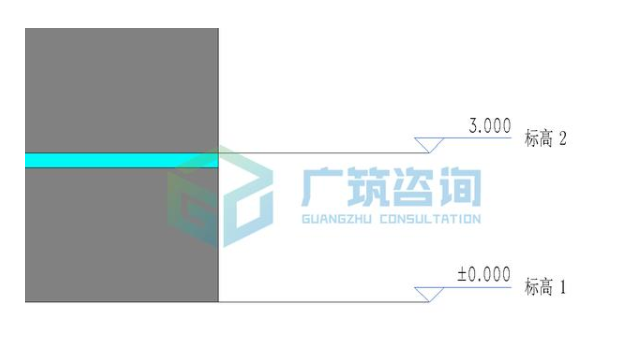

    有同学问为什么我画的墙总是到楼板就停了呢?顶部约束也是选择的到标高2,但是就是画不了!

    下面老师给大家讲解一下这个小问题的解决办法吧~



    这个原因是因为Revit默认的是板切墙柱梁,那如何修改连接顺序呢?

    解决方法:

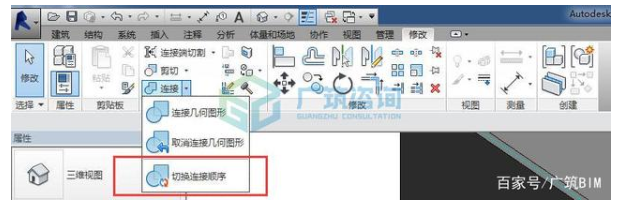

    1.选择修改选项卡——连接——切换连接顺序

    2.点击需要修改的墙

    3.再点击楼板

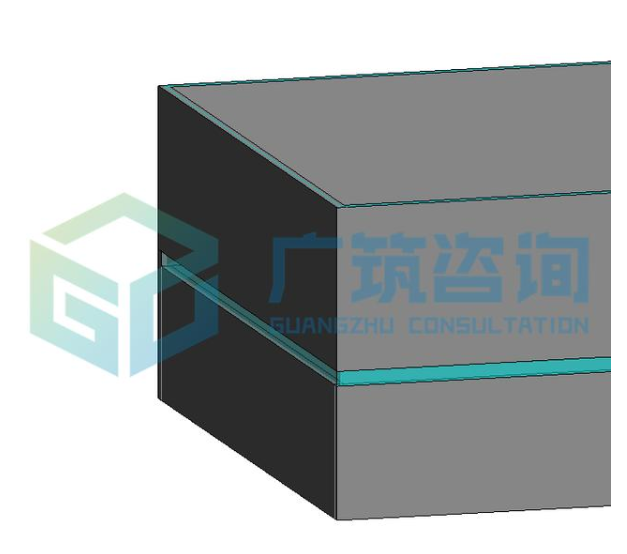

    切换连接顺序后的效果如下:


    另外,画楼梯、坡道的时候有时候会遇到柱不能正确附着到板的问题,如何解决柱和斜楼板不能正确相连的问题呢?


    解决办法一:

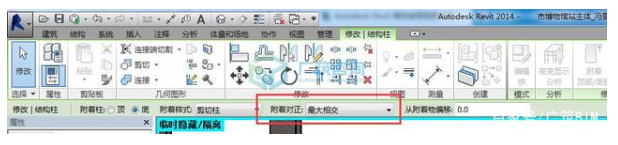

    当我们选中柱子,出现附着顶部/底部命令后,我们单击附着顶部/底部命令,这时将附着对正改为“最大相交”,后再单击楼板,完成柱子和楼板之间的附着。


    解决办法二:

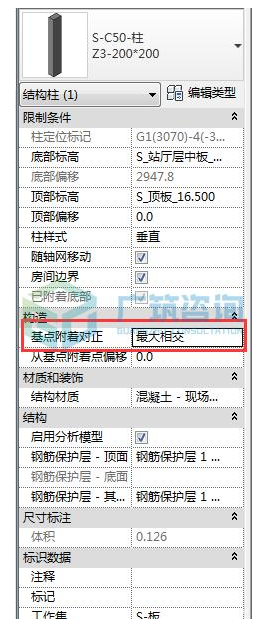

    在我们不做任何更改的情况下,完成柱子和楼板之间的附着。再单击选中柱子,在属性栏中选择“最大相交”命令,点击应用完成。


    在剪切目标情况下,使用最小相交、相交柱中线、最大相交的区别如下:

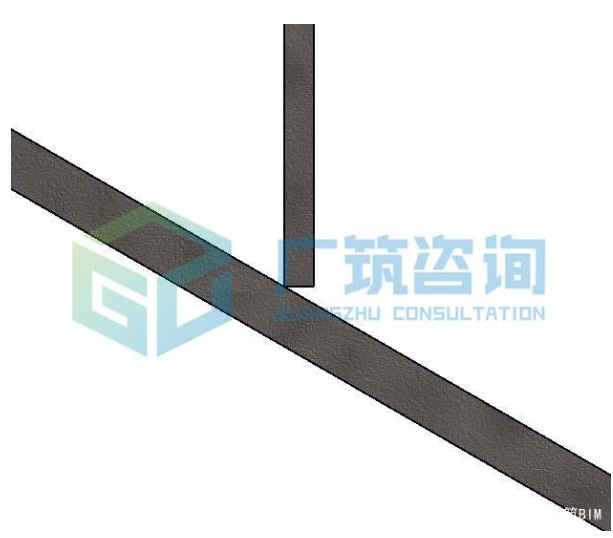

    1.附着对正:最小相交(即柱子离楼板最近的一端,与楼板相交)


    2.附着对正:相交柱中线(即柱子离楼板最近的一端到柱子中心线部分,与楼板相交)

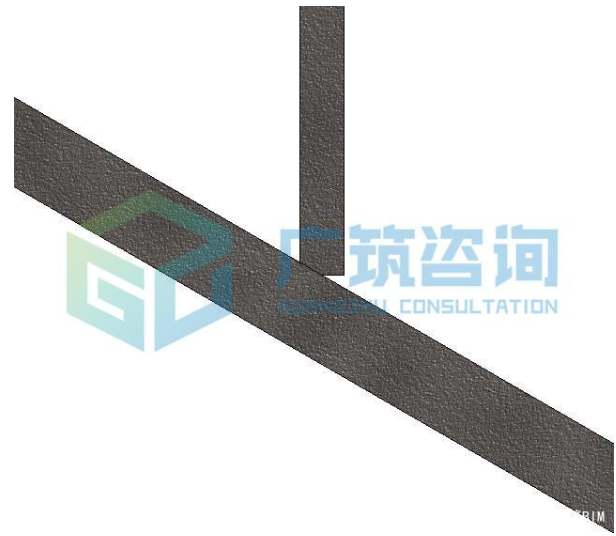

    3.附着对正:最大相交(即柱子离楼板最近的一端到柱子最远的一端,均与楼板相交)


    其实这个问题很简单,但是可能因为操作不熟练等原因会产生一点小的问题。遇到这个问题,就按照以上办法来操作吧~
