预留套管洞口图是我们机电深化过程中必不可少的内容，但手动绘制套管洞口并进行标注工作量庞大，而且还要计算大小、标高和系统编号等等，非常麻烦!在Revit上有了管综易这样高效工具，套管洞口的模型创建已经变得非常简单，今天我们再来介绍一下如何结合管综易生成的套管洞口，进行快速标注。

    1.下载标注族和最新版本管综易

    在Revit中进行标注当然也需要相应的族，这边我们已经做了几种常用标注族，直接下载对应的Revit族版本即可。

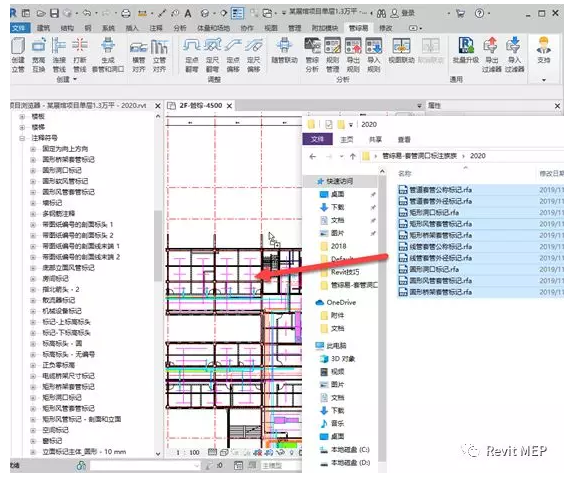

    接下来将标注的族文件全部拖拽进当前项目中，便可以使用了。

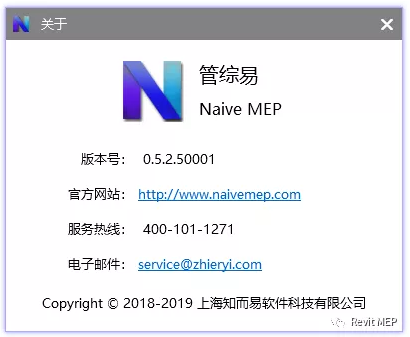

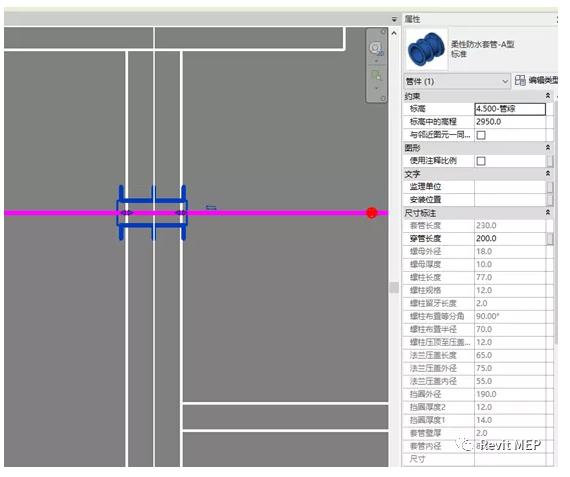

    PS:我们还要安装管综易0.5.2.50001或者更高版本，这样才能读取到对应的参数属性。

    2.套管洞口的标注

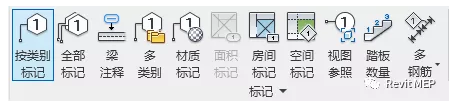

    使用Revit的按类别标记功能进行套管和洞口的标记

    注意：请先使用“管综易”生成套管和洞口功能生成对应类型的套管或洞口

    管综易套管类别为：风管管件、管件、电缆桥架配件、线管配件

    管综易洞口类别为：风管管件

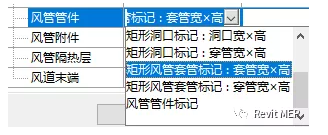

    设置对应套管洞口类别的注释族类型

    在刚才我导入的族标注中选择需要的类型，如圆形、矩形、套管管径、套管外径或是穿管管径等信息

    3.套管洞口图样式的调整

    我们看到原始的二维套管和洞口都是没有颜色的，我们可以通过revit的过滤器和管道一样的方式来设置其颜色。

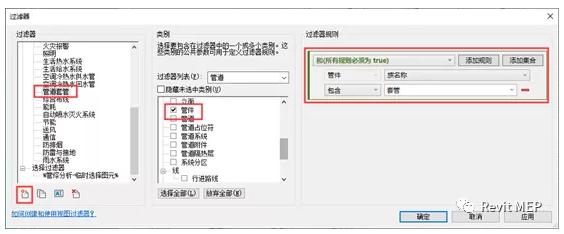

    例如：新建“管道套管”过滤，可设置族名称包含“套管”关键字的“管件”过滤器：

    修改其颜色和线宽就可以了

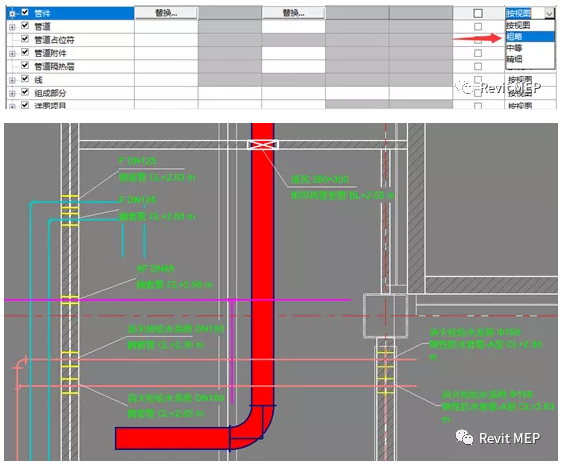

    另外将管件显示为粗略模式，可以看到套管的二维表达

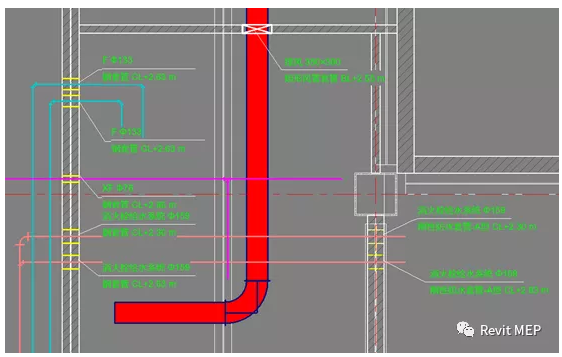

    有时我们看到标注文字也会略有一些重叠，或者遮挡分隔线，这是由于revit的标注无法根据文字长度自动变长；

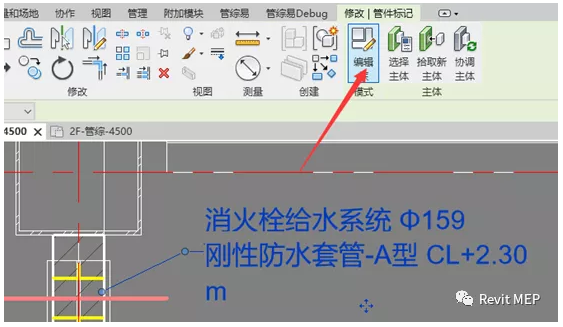

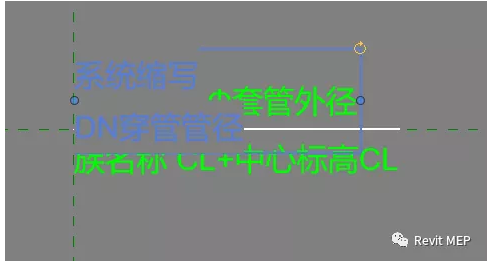

    因此需要编辑一下标注的族文件，拉长一些长度或是上下拉开一些距离。

    当然我们在调整字体大小以后也应该做相应的修改

    注意：英文字体会比中文略小，造成中间分隔线不对等，需要将上方纯英文的标签向上移动一些，使其均分。

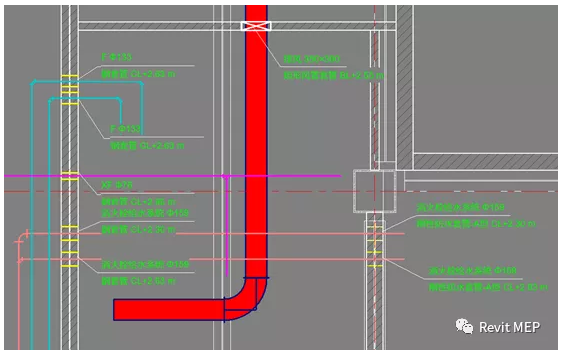

    最终效果如下图：

    --END---
