Revit技巧 | Revit中看不见模型是什么原因?如何来解决?

发布于:2024-09-30 10:39:52
738人 分享

Revit中看不见模型是什么原因?如何来解决?在使用Revit中经常有模型看不见或显示出问题的情况,遇到类似问题该如何解决呢?下面来讲解几个例子以及解决方法。

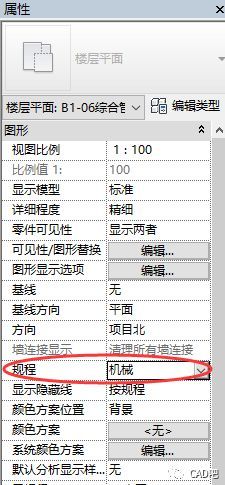

1、检查规程的设置是否正确,如图所示。

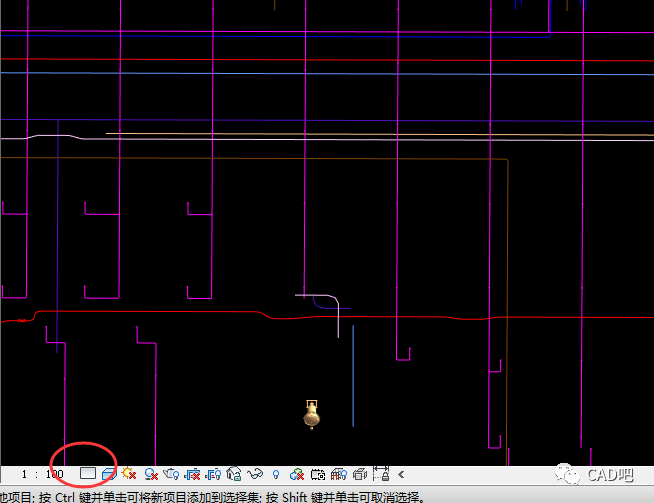

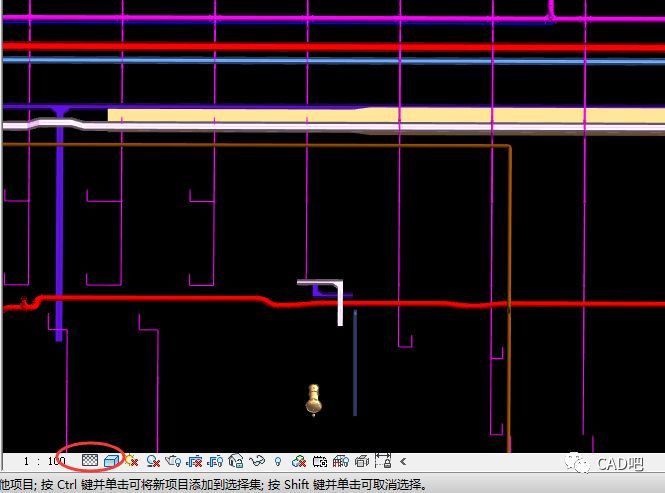

2、当Revit三维或平面视图中出现下面的细线情况时,说明视图的“详细程度”没有设置好,将其设置为精细,则可以看到模型,如图所示。

3、在平面视图中看不到模型,还需检查模型可见性,确认对应模型可见性是勾选状态,如图所示。

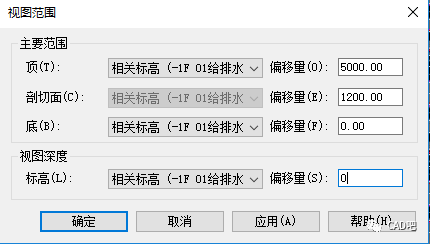

4、检查当前视图的视图范围,设置成相对应视图范围,如图所示。

5、在当前层的平面中出现别层管道的虚线轮廓,视图范围和可见性都没问题,如图所示。

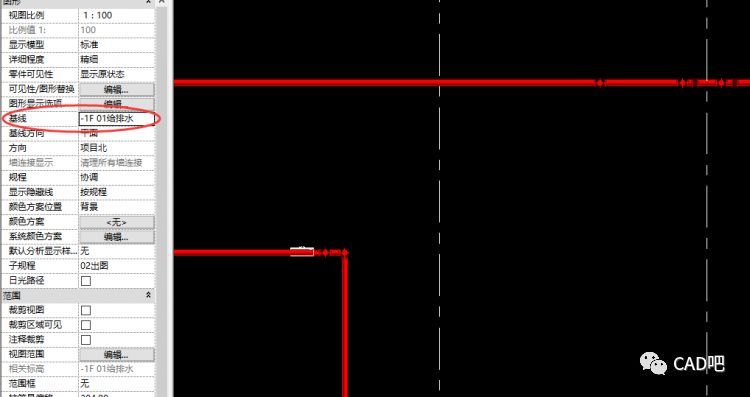

说明基线的设置有问题,把基线设置成当前层,如图所示。

解决Revit中看不见模型的情况的意义:通过学习上述文章,可以解决大部分在建模过程中遇到的视图问题,方便建模。
